申請日2016.05.27

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種活性污泥反應裝置，包括箱體，所述箱體設置有高于污泥反應液面的漂浮雜質收集器，所述漂浮雜質收集器下端設置有雜質排放管，所述箱體內還設置有污泥出口，以及至少一條輸氣/液管，所述輸氣/液管上設置有出氣孔。本裝置能夠將有效對污泥中的油水混合雜質等進行分離，其分離效率高，分離效果好，具有很好的使用價值。

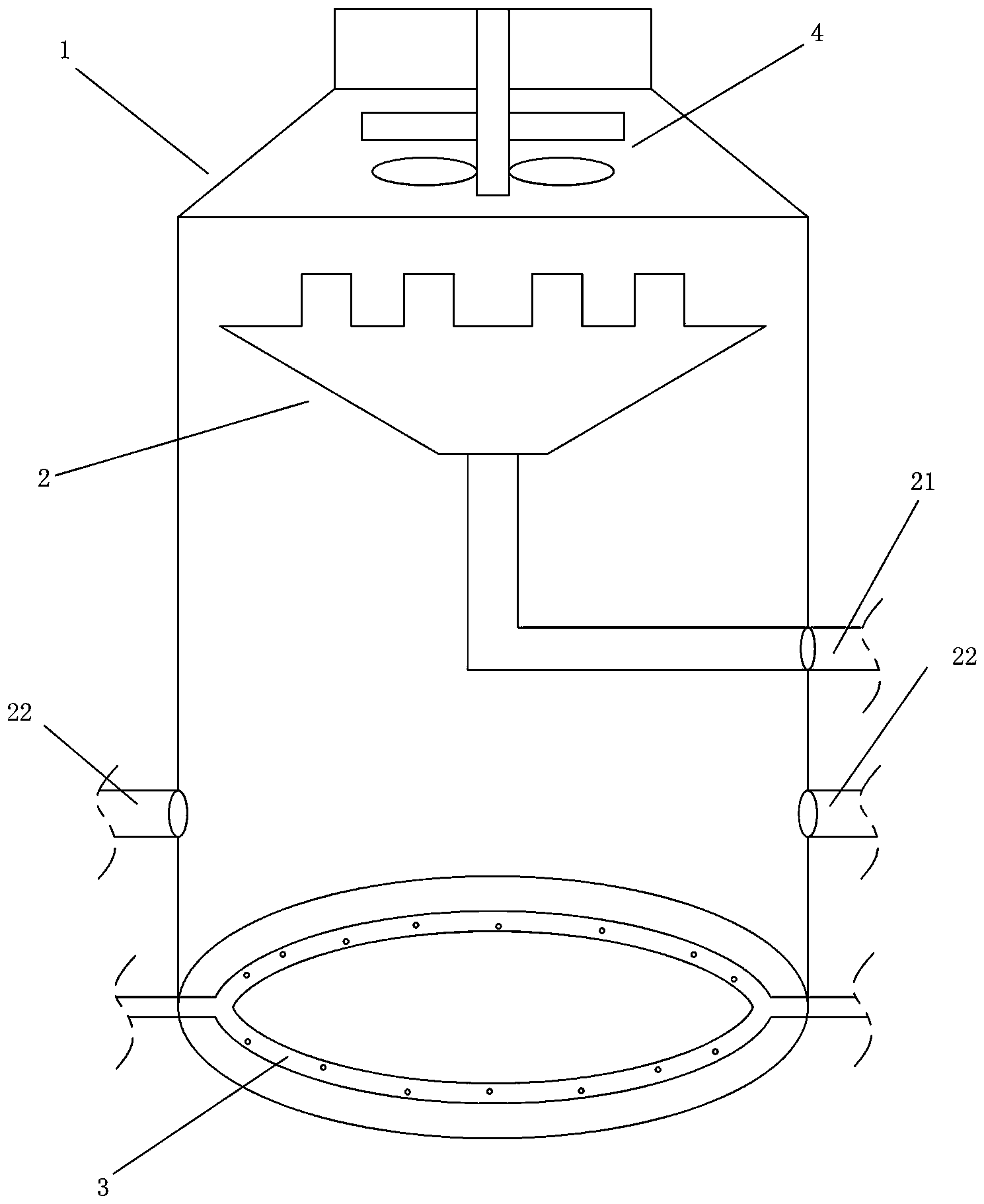

　　摘要附圖



　　權利要求書

　　1.一種活性污泥反應裝置，其特征在于：包括箱體，所述箱體設置有高于污泥反應液面的漂浮雜質收集器，所述漂浮雜質收集器下端設置有雜質排放管，所述箱體內還設置有污泥出口，以及至少一條輸氣/液管，所述輸氣/液管上設置有出氣孔。

　　2.根據權利要求1所述的一種活性污泥反應裝置，其特征在于：所述漂浮雜質收集器為帶齒狀的錐形漏斗，所述雜質排放管一端連接漂浮雜質收集器底端，另一端連接到所述箱體外部。

　　3.根據權利要求1所述的一種活性污泥反應裝置，其特征在于：所述箱體內還設置有泡沫消除器，其位于所述漂浮雜質收集器上方。

　　4.根據權利要求3所述的一種活性污泥反應裝置，其特征在于：所述泡沫消除器為可旋轉的攪拌槳。

　　5.根據權利要求3所述的一種活性污泥反應裝置，其特征在于：所述泡沫消除器為可噴灑消泡劑的噴淋器。

　　6.根據權利要求1所述的一種活性污泥反應裝置，其特征在于：所述輸氣/液管呈環狀布置于箱體內底部，所述輸氣/液管上分布有多個出氣孔。

　　7.根據權利要求6所述的一種活性污泥反應裝置，其特征在于：包含2-4條輸氣/液管，并等距排列在所述箱體底部，所述輸氣/液管的開口方向使得污泥反應液形成渦旋。

　　說明書

　　一種活性污泥反應裝置

　　技術領域

　　本實用新型涉及污泥處理設備，具體是一種活性污泥反應裝置。

　　背景技術

　　生活污水處理的副產物——污泥對環境的破壞很大，因此需要進一步的處理。而污泥處理的過程中，現有技術中存在將污泥留著水體中直接處理的方法。這時候，污泥中的很多成分都會逐漸分解，釋放到水體中，造成反應體系的濃度變高。這時，就需要將漂浮的雜質進行分離，以免產生過多的泡沫。同時，一般的污泥當中混雜有許多不同的雜質，其中有很大部分是油液混合物，這些油液混合物在污泥中層層混合，非常難以獲得高效、高質的分離，難以更好地處理污泥，同時，也會給處理設備的運行帶來不良的影響。

　　實用新型內容

　　為了克服現有技術的不足，本實用新型提供一種活性污泥反應裝置，其漂浮雜質(油脂等)分離效率高，而且效果好，使污泥處理設備能順利運行。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種活性污泥反應裝置，其特征在于：包括箱體，所述箱體設置有高于污泥反應液面的漂浮雜質收集器，所述漂浮雜質收集器下端設置有雜質排放管，所述箱體內還設置有污泥出口，以及至少一條輸氣/液管，所述輸氣/液管上設置有出氣孔。

　　作為上述技術方案的改進，所述漂浮雜質收集器為帶齒狀的錐形漏斗，所述雜質排放管一端連接漂浮雜質收集器底端，另一端連接到所述箱體外部，用于排放雜質。

　　作為上述技術方案的進一步改進，所述箱體內還設置有泡沫消除器，其位于所述漂浮雜質收集器上方。

　　進一步地，所述泡沫消除器為可旋轉的攪拌槳。

　　進一步地，所述泡沫消除器為可噴灑消泡劑的噴淋器。

　　作為上述技術方案的進一步改進，所述輸氣/液管呈環狀布置于箱體內底部，所述輸氣/液管上分布有多個出氣孔。

　　進一步地，在本實用新型的一些實施例中，包含2-4條輸氣/液管，并等距排列在所述箱體底部，所述輸氣/液管的開口方向使得污泥反應液形成渦旋。

　　本實用新型的有益效果是：本裝置能夠將有效對污泥中的油水混合雜質等進行分離，其分離效率高，分離效果好，具有很好的使用價值;本裝置能有效消除反應過程中產生的氣泡，防止溢流;本裝置的輸氣/液管能使混入的氣/液與污泥反應液充分混合，實現能源的節省。
