申請日2015.06.12

　　公開(公告)日2016.01.20

　　IPC分類號C02F3/02

　　摘要

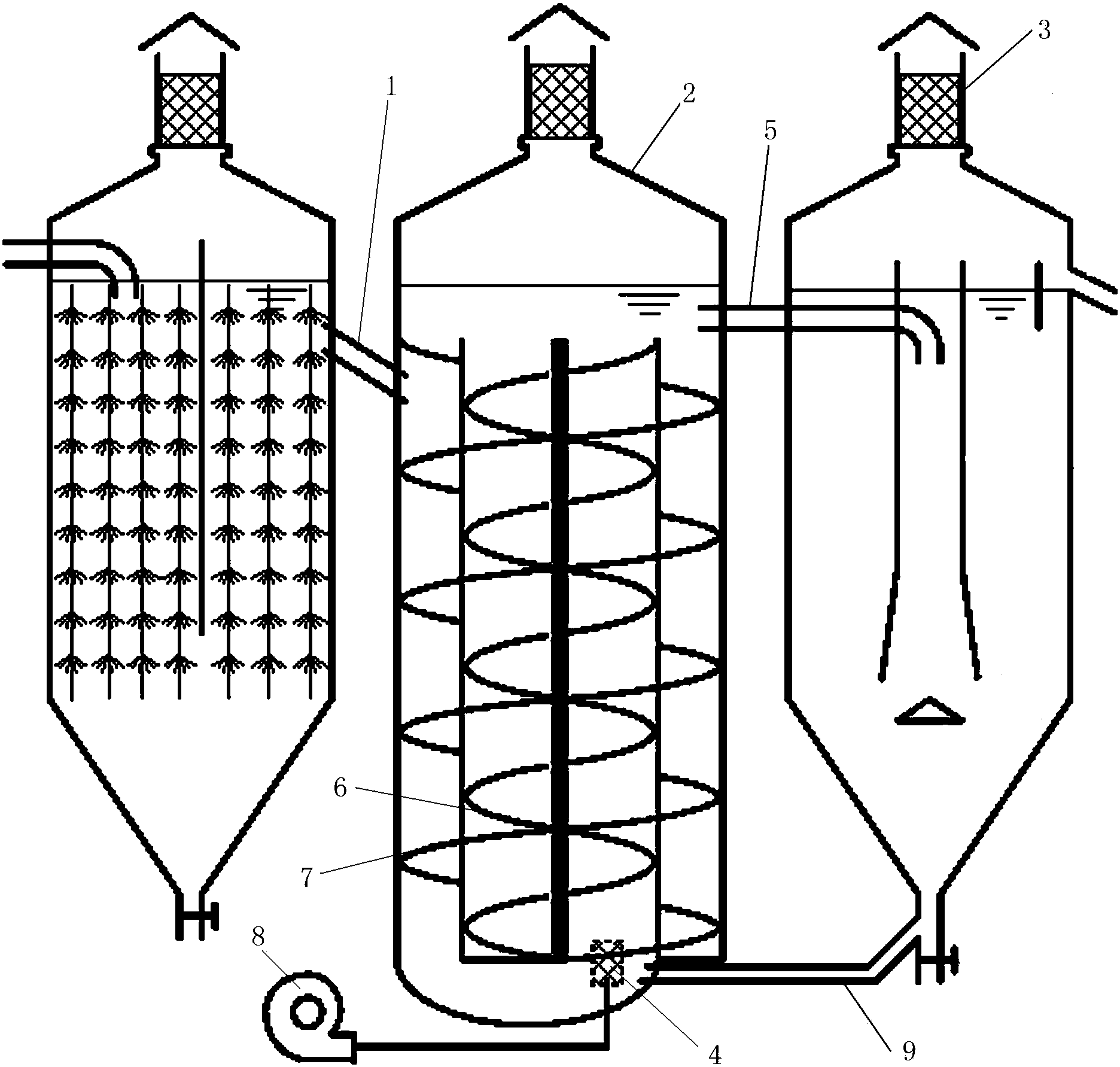

　　本實用新型提供了一種用于農村生活污水處理裝置的雙螺旋式好氧池，好氧池內同軸設有的雙螺旋形上升管和下降管;下降管與好氧池上部側壁的進水管相連;上升管與好氧池上部的出水管相連;上升管的底部設有曝氣頭，曝氣頭通過管道與氣泵相連，氣泵設置于好氧池外;好氧池的頂部設有生物除臭器。與現有技術相比，本實用新型提供的一種用于農村生活污水處理裝置的雙螺旋式好氧池，將現有的好氧池結構改成螺旋型，使好氧池的曝氣效率更高，并形成螺旋上升流，使得曝氣頭附件的壓差更大，可以取消現有技術的污泥泵，加大的簡化了農村生活污水處理裝置的結構、降低了運行成本。

　　摘要附圖



　　權利要求書

　　1.一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述好氧池(2)內同軸設有雙螺旋形上升管(6)和下降管(7);所述下降管(7)與好氧池(2)上部側壁的進水管(1)相連;所述上升管(6)與好氧池(2)上部的出水管(5)相連;所述上升管(6)的底部設有曝氣頭(4)，所述曝氣頭(4)通過管道與氣泵(8)相連，所述氣泵(8)設置于好氧池(2)外;所述好氧池(2)的頂部還設有生物除臭器(3)。

　　2.根據權利要求1所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述上升管(6)的底部還設有貫穿好氧池(2)的污泥回流管(9)。

　　3.根據權利要求1所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述生物除臭器(3)包括圓筒，所述圓筒里面裝有接種了除臭微生物的填料，所述圓筒的頂部設有人字形的雨棚。

　　4.根據權利要求3所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述圓筒為中空型直圓筒。

　　5.根據權利要求3所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述圓筒設有下底，所述下底為網狀板或者鏤空板。

　　6.根據權利要求1所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述下降管(7)為圓筒型，其內壁設有螺旋狀邊條。

　　7.根據權利要求1所述的一種用于農村生活污水處理裝置的雙螺旋式好氧池，其特征在于，所述上升管(6)為圓筒型，其內壁也設有螺旋狀邊條。

　　說明書

　　一種用于農村生活污水處理裝置的雙螺旋式好氧池

　　技術領域

　　本實用新型涉及污水處理技術，具體為一種用于農村生活污水處理裝置的雙螺旋式

　　好氧池。

　　背景技術

　　農村生活污水處理裝置中需要用到好氧池，現有技術的好氧池的上升管和下降管的結構通常為同軸的兩個直圓管，此種結構的曝氣效率不高，且好氧池需要通過污泥泵的壓力來將污泥從沉淀池中回抽，整個設施成本和運行成本較高，不能滿足農村污水處理需要的低成本運行的要求。

　　實用新型內容

　　針對上述問題，本實用新型提供了一種用于農村生活污水處理裝置的雙螺旋式好氧池。

　　本實用新型采用的技術方案是，構建一種用于農村生活污水處理裝置的雙螺旋式好氧池，上述好氧池內同軸設有的雙螺旋形上升管和下降管;上述下降管與好氧池上部側壁的進水管相連;上述上升管與好氧池上部的出水管相連;上述上升管的底部設有曝氣頭，上述曝氣頭通過管道與氣泵相連，上述氣泵設置于好氧池外;上述好氧池的頂部設有生物除臭器。

　　作為優選，上述上升管的底部還設有貫穿好氧池的污泥回流管。污泥回流管與沉淀池底部相連。

　　作為優選，上述生物除臭器包括圓筒，上述圓筒里面裝有接種了除臭微生物的填料，上述圓筒的頂部設有人字形的雨棚。

　　作為優選，上述圓筒為中空型直圓筒。

　　作為優選，上述圓筒設有下底，上述下底為網狀板或者鏤空板。

　　作為優選，上述下降管為圓筒型，其內壁設有螺旋狀邊條。

　　作為優選，上述上升管為圓筒型，其內壁也設有螺旋狀邊條。

　　與現有技術相比，本實用新型提供的一種用于農村生活污水處理裝置的雙螺旋式好氧池，將現有的好氧池結構改成螺旋型，使好氧池的曝氣效率更高，并形成螺旋上升流，使得曝氣頭附件的壓差更大，可以取消現有技術的污泥泵，加大的簡化了農村生活污水處理裝置的結構、降低了運行成本。
