申請日2015.07.10
公開(公告)日2015.10.28
IPC分類號C02F11/12
摘要
一種污泥減量處理系統，包括壓濾機、污泥攪拌機、皮帶輸送機以及干燥機，所述壓濾機設置于污泥攪拌機上方，壓濾機出口通過設置集泥斗連接污泥攪拌機上端入泥口，污泥攪拌機底部排泥口正對下方的皮帶輸送機，皮帶輸送機末端位于干燥機進泥口上方，大大提高了脫水效率，使污泥脫水后含水率低至30%左右，并且設備結構簡單，便于產業化應用。
權利要求書

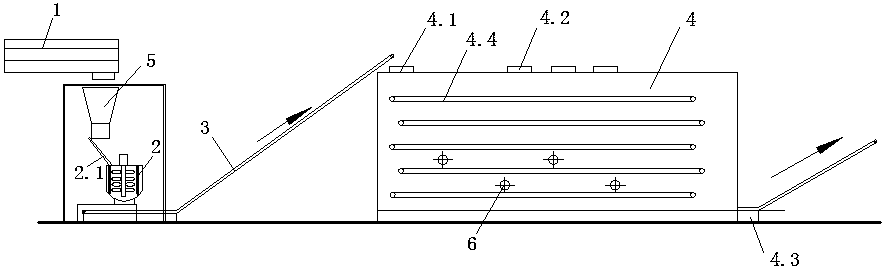

1.一種污泥減量處理系統，其特征在于包括壓濾機、污泥攪拌機、皮帶輸送機以及干燥機，所述壓濾機設置于污泥攪拌機上方，壓濾機出口通過設置集泥斗連接污泥攪拌機上端入泥口，污泥攪拌機底部排泥口正對下方的皮帶輸送機，皮帶輸送機末端位于干燥機進泥口上方，所述污泥攪拌機包括罐體，罐體底端為泥斗，泥斗末端設置有排泥口，罐體中心設置有攪拌軸，攪拌軸上端連接驅動電機，攪拌軸上設置有3層攪拌葉片，攪拌葉片為螺旋槳葉，攪拌軸外圍設置有中心筒，中心筒套于攪拌軸上，將罐體分隔成內外兩個腔室，中心筒上均布有通孔，中心筒內筒壁圍繞圓心設置有若干條豎直的凸條，凸條外端面距離攪拌葉片最外徑100~150mm;所述干燥機包括箱體，進泥口開設于箱體一側頂端，進泥口一側設置有進風口，箱體近底端設置有出泥口，所述箱體內從上往下依次排布有5道相互水平的輸送帶，第2和第4輸送帶的末端均超出第1、3、5輸送帶的末端，在第3、4、5輸送帶之間設置有至少一個破碎裝置，所述破碎裝置包括與輸送帶垂直的轉軸、與轉軸連接的驅動電機、以及轉軸上的破碎葉片，所述破碎葉片為十字型，破碎葉片端部為鋸齒狀。
2.根據權利要求1所述的一種污泥減量處理系統，其特征在于壓濾機為帶式壓濾機。
3.根據權利要求1所述的一種污泥減量處理系統，其特征在于凸條外端面開設有鋸齒狀凹槽。
4.根據權利要求1所述的一種污泥減量處理系統，其特征在于通孔向下傾斜35度。
說明書
一種污泥減量處理系統
技術領域
本發明涉及污泥處理領域，尤其涉及污泥脫水設備。
背景技術
隨著城市的發展和城市人口的不斷膨脹，工業廢水與生活污水的排放量日益增多，相應的污水處理過程中，污泥產出量也迅速增加。據住建部統計，截至2014年3月底，全國設市城市、縣(不含其它建制鎮)累計建成污水處理廠3622座，污水處理能力約1.53億立方米/日，較2013年底新增約430萬立方米/日。活性污泥法是目前城市生活污水處理應用最廣泛的生物處理技術，活性污泥法處理生活污水的過程中會產生大量的剩余污泥，以含水率80%計，全國年污泥總產生量超過3000萬噸，若不進行妥善的處理處置，將對環境造成極大的危害。剩余污泥最常用的處理處置方法為濃縮、厭氧消化、機械脫水、干化、堆肥、焚燒和填埋等。中國專利201220311040.4(申請號)公開了一種剩余污泥減量化熱解裝置，該裝置包括壓力泵、熱交換器與反應釜，剩余污泥由壓力泵進口進入裝置，壓力泵出口接熱交換器的吸熱腔的進口，熱交換器的吸熱腔的出口接反應釜的進口，反應釜的出口接熱交換器放熱腔的進口，熱交換器的放熱腔的出口排出減量化熱解后的污泥。該熱解裝置產生高溫高壓對反應釜要求高，處理過程耗能較高。
發明內容
本發明針對現有技術的不足，提供了一種脫水效率高，脫水后含水率可達30%，結構簡單，制作成本低的一種污泥減量處理系統。
為實現本發明目的，提供了以下技術方案：一種污泥減量處理系統，其特征在于包括壓濾機、污泥攪拌機、皮帶輸送機以及干燥機，所述壓濾機設置于污泥攪拌機上方，壓濾機出口通過設置集泥斗連接污泥攪拌機上端入泥口，污泥攪拌機底部排泥口正對下方的皮帶輸送機，皮帶輸送機末端位于干燥機進泥口上方，所述污泥攪拌機包括罐體，罐體底端為泥斗，泥斗末端設置有排泥口，罐體中心設置有攪拌軸，攪拌軸上端連接驅動電機，攪拌軸上設置有3層攪拌葉片，攪拌葉片為螺旋槳葉，攪拌軸外圍設置有中心筒，中心筒套于攪拌軸上，將罐體分隔成內外兩個腔室，中心筒上均布有通孔，中心筒內筒壁圍繞圓心設置有若干條豎直的凸條，凸條外端面距離攪拌葉片最外徑100~150mm;所述干燥機包括箱體，進泥口開設于箱體一側頂端，進泥口一側設置有進風口，箱體近底端設置有出泥口，所述箱體內從上往下依次排布有5道相互水平的輸送帶，第2和第4輸送帶的末端均超出第1、3、5輸送帶的末端，在第3、4、5輸送帶之間設置有至少一個破碎裝置，所述破碎裝置包括與輸送帶垂直的轉軸、與轉軸連接的驅動電機、以及轉軸上的破碎葉片，所述破碎葉片為十字型，破碎葉片端部為鋸齒狀。
作為優選，壓濾機為帶式壓濾機。
作為優選，凸條外端面開設有鋸齒狀凹槽。
作為優選，通孔向下傾斜35度。
本發明有益效果：本發明大大提高了脫水效率，使污泥脫水后含水率低至30%左右，并且設備結構簡單，便于產業化應用。
