申請日2014.10.24

　　公開(公告)日2015.02.18

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種造紙廢水的處理系統和方法，本處理系統，包括廢水池、氣浮法處理池、絮凝沉降池、纖維過濾器、生物沉降池和回用水池，廢水池通過泵送管道與氣浮法處理池連接，氣浮法處理池與絮凝沉降池通過管道連接，絮凝沉降池的進水端與氣浮法處理池連接，出水端與纖維過濾器連接，纖維過濾器的水排放口通過管道連接到生物沉降池，生物沉降池中排放出來的水通過管道輸送到回用水池;本處理方法包括氣浮法處理、絮凝法處理、纖維過濾處理和生物沉降處理。本發明在一個廢水處理系統中應用了較豐富的處理方法，能用較短的工藝流程實現廢水的各污染物成分的較為理想地去除效果，不同的處理原理結合使用，去除污染物的效果更好更快。


　　權利要求書

　　1.一種造紙廢水的處理系統，其特征是包括廢水池、氣浮法處理池、絮凝沉降池、纖維過濾器、生物沉降池和回用水池，所述廢水池連接來自造紙車間的廢水排放管道，廢水池通過泵送管道與氣浮法處理池連接，氣浮法處理池與絮凝沉降池通過管道連接，絮凝沉降池的進水端與氣浮法處理池連接，出水端與纖維過濾器連接，纖維過濾器的水排放口通過管道連接到生物沉降池，生物沉降池中排放出來的水通過管道輸送到回用水池。

　　2.根據權利要求1所述的一種造紙廢水的處理系統，其特征是所述氣浮法處理池底部設置有空氣分散器，氣浮法處理池中設置有填料氣浮柱。

　　3.根據權利要求1所述的一種造紙廢水的處理系統，其特征是所述纖維過濾器選用圓盤式纖維過濾器。

　　4.根據權利要求1所述的一種造紙廢水的處理系統，其特征是所述絮凝沉降池中設置有攪拌裝置。

　　5.一種造紙廢水的處理方法，該方法應用如權1所述的造紙廢水的處理系統，其特征是包括以下處理步驟：

　　(1)、氣浮法處理，將來自造紙車間的廢水進行氣浮法處理，得到一段處理廢水;

　　(2)、絮凝法處理，將步驟(1)所得的一段處理廢水進行絮凝法處理，得到二段處理廢水;

　　(3)、纖維過濾處理，將步驟(2)所得的二段處理廢水進行纖維過濾處理，得到三段處理廢水;

　　(4)、生物沉降處理，將步驟(3)所得的二段處理廢水進行生物沉降處理，得到回用水。

　　6.根據權利要求5所述的一種造紙廢水的處理方法，其特征是所述步驟(1)中的氣浮法處理采用分散空氣氣浮法。

　　7.根據權利要求5所述的一種造紙廢水的處理方法，其特征是所述步驟(2)絮凝法處理中，首先添加絮凝劑聚氯化鋁，攪拌均勻后，再添加助凝劑。

　　說明書

　　一種造紙廢水的處理系統和方法

　　技術領域

　　本發明涉及一種造紙廢水的處理系統和方法，屬于工業廢水處理技術領域。

　　背景技術

　　水是生命之源，世界性的水匱乏問題越來越嚴重，節約用水一直被提倡，作為用水大戶的工業生產行業，更應該做好工業用水的減排，提高水的循環利用率，避免工業用水的浪費。

　　同時，環境污染問題也日趨嚴重，提高環保意識，減少污染物，尤其是工業生產的污水或廢水的排放，是造成環境污染的重要原因之一，如何處理工業污水或廢水的排放成為減少環境污染的一個重要措施。

　　造紙行業是一個污染水源排放嚴重的行業，造紙過程需要使用大量的水，傳統的造紙廠排放大量污染水源，對水質和土壤都會產生污染，還有產生大量的難聞的氣味。造紙廠排放的廢水中含有造紙過程中殘留在廢水中的造紙纖維，造成造紙纖維的流失和浪費;造紙廠的廢水中還含有造紙?zhí)砑觿�，大部分的造紙�(zhí)砑觿┦遣豢蓳]發的，會殘留在土壤或污水中，排放在環境中會造成長時間無法消除的污染。

　　制漿造紙工業的整個生產過程需要大量的水，這些水在生產過程中匯集了大量的工業有害物質，既無法直接利用，直接排放又會污染環境，因此，對制漿造紙過程各階段產生的廢水進行回收再利用，有著顯著的經濟和社會價值，決定著造紙企業的生存和發展。

　　在造紙行業中，通常使用化學沉淀、氣浮處理以及生物氧化等等處方法對污水或廢水處理。

　　目前造紙環保一級處理傳統工藝為初沉淀或物化絮凝沉淀，絮凝工藝去除效率高，尤其是可以去除大量高分子難降解的郵寄污染物，這為下一步進行生化處理奠定了基礎，然而，這樣的處理僅適用于負荷較低的廢水。歐洲國家在物化處理上最為先進，基本已淘汰平流沉淀池，采用奶沖澄清池、懸浮澄清池等先進沉淀技術。

　　近年來生物膜超過濾技術、反滲透、電透析、離子交換處理手段不斷出現。在造紙行業中，一方面由于處理成本太高，另一方面由于造紙廢水的成分復雜，處理難度大，因此，至今尚沒有工業化的成熟處理技術可用。

　　發明人經過檢索發現專利號為2009100012718，專利名稱為造紙廢水的處理方法的發明專利公開了通過過濾、UPCB處理、生化處理，以及深度處理的造紙廢水處理方法，其發明點在于采用了UPCB處理工藝，達到目的是以較低的廢水的成本，廢水的處理效率高，而且能達到令人滿意的結果。本發明的沒有考慮到氣浮法，一種廢水處理效果很好，且成本不高的處理工藝，UPCB處理工藝的要求控制參數非常復雜，在工業應用上存在很大的很難實現難題。

　　發明人還檢索到一篇專利號為2009100012703，專利名稱為造紙廢水的處理方法的發明專利，該專利公開了利用過濾、絮凝沉淀、QA2O處理，以及深度處理，該專利的發明點在于使用QA2O處理處理工藝代替常規的生化處理方法，達到節約成本，處理效果好，工藝簡單的有益效果。但是這樣的工藝需要使用大量的化學藥劑，殘留在處理后的廢水中，對于廢水的再次使用帶來很多限制問題。

　　發明人還檢索到專利號為2009100012690，專利名稱為造紙廢水的處理方法的發明專利公開了通過過濾、沉砂、絮凝沉淀，以及分離回用步驟的造紙廢水處理方法，其發明點在于在絮凝劑添加至待處理中水中進行絮凝沉淀前，對占總用量70—90%重量的絮凝劑進行脫鹽處理，達到目的是以較低的成本處理高鹽分含量的造紙廢水，而且能達到令人滿意的結果。沒有涉及到污水的蒸餾處理，以及蒸餾處理的熱回收問日，在工業應用上，依據存在應用領域狹小，不能適用于較寬范圍的造紙廢水的處理。

　　發明內容

　　為了解決上述存在的問題，本發明公開了一種造紙廢水的處理系統和方法，本造紙廢水的處理系統合理有效地將氣浮法處理池、絮凝沉降池、纖維過濾器和生物沉降池應用到一個完整的造紙廢水處理工序中，通過該處理系統，能將造紙廢水處理得到符合回用水標準的回用水，通過該處理的造紙廢水處理方法，合理高效地讓廢水依次經過將氣浮法、絮凝法、纖維過濾、生物沉降處理，各階段分別有針對性地去除或治理廢水中的有害物質，達到理性的廢水處理效果。

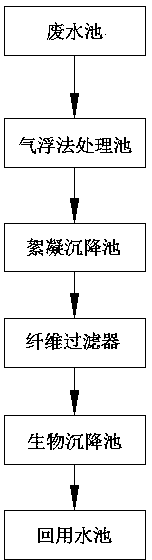

　　一種造紙廢水的處理系統，其特征是包括廢水池、氣浮法處理池、絮凝沉降池、纖維過濾器、生物沉降池和回用水池，所述廢水池連接來自造紙車間的廢水排放管道，廢水池通過泵送管道與氣浮法處理池連接，氣浮法處理池與絮凝沉降池通過管道連接，絮凝沉降池的進水端與氣浮法處理池連接，出水端與纖維過濾器連接，纖維過濾器的水排放口通過管道連接到生物沉降池，生物沉降池中排放出來的水通過管道輸送到回用水池。

　　所述氣浮法處理池底部設置有空氣分散器，氣浮法處理池中設置有填料氣浮柱。

　　所述纖維過濾器選用圓盤式纖維過濾器。

　　所述絮凝沉降池中設置有攪拌裝置。

　　一種造紙廢水的處理方法，該方法所述的造紙廢水的處理系統，其特征是包括以下處理步驟：

　　(1)、氣浮法處理，將來自造紙車間的廢水進行氣浮法處理，得到一段處理廢水;

　　(2)、絮凝法處理，將步驟(1)所得的一段處理廢水進行絮凝法處理，得到二段處理廢水;

　　(3)、纖維過濾處理，將步驟(2)所得的二段處理廢水進行纖維過濾處理，得到三段處理廢水;

　　(4)、生物沉降處理，將步驟(3)所得的二段處理廢水進行生物沉降處理，得到回用水。

　　所述步驟(1)中的氣浮法處理采用分散空氣氣浮法。

　　所述步驟(2)絮凝法處理中，首先添加絮凝劑聚氯化鋁，攪拌均勻后，再添加助凝劑。

　　本發明的造紙廢水的處理原理是：

　　1. 來自造紙車間的廢水首先暫存在廢水池中，待后續工序中需要抽取;

　　2. 廢水進入到氣浮法處理池中，氣浮法處理池地底部向著廢水中分散均勻一致的空氣氣泡，廢水中的固態污染物跟隨氣泡被帶離廢水，期待凈化廢水的效果;

　　3. 通過氣浮法處理后的廢水依舊含有SS、COD、BOD等，通過絮凝沉降，去除廢水中的大部分SS，降低COD和BOD;

　　4. 經過纖維過濾器分離出廢水中的造紙纖維，造紙纖維回收利用，避免造紙纖維的浪費;

　　5. 生物沉降是廢水處理的最后一道工藝，將污染物含量不高，相對潔凈的廢水，經過生物沉降，去除含量不高的COD、BOD等，使得經過處理后的水能達到回用水的標準。

　　本發明的有益效果：

　　在一個廢水處理系統中應用了較豐富的處理方法，能用較短的工藝流程實現廢水的各污染物成分的較為理想地去除效果，不同的處理原理結合使用，去除污染物的效果更好更快。
