申請日2014.10.21

　　公開(公告)日2015.08.05

　　IPC分類號E03C1/122

　　摘要

　　本實用新型公開了一種該沉箱積水處理器，由排水盒、外管、內管組成，所述的內管偏心設置在外管內，外管、內管裝置在排水盒側壁上，外管、內管之間的排水盒側壁上開有通孔與排水盒內連通。使用時，安裝好室外排水立管，積水處理器安放在沉箱樓板板面上，沉箱里的找平砂漿以排水盒為最低點進行放坡找平，外管通過排水橫管與室外排水立管連接，內管與衛生間、廚房排水橫管連接，排水橫管連接衛生間、廚房里的地漏、洗臉盆等，沉箱里的積水流到排水盒內，通過排水通孔流到外管進入排水立管，此裝置在排水立管安裝在室外時也能解決衛生間、廚房沉箱里的積水的處理，將積水排到室外排水立管，成本低廉、積水排出效果好。

　　權利要求書

　　1.一種沉箱積水處理器，由排水盒、外管、內管組成，其特征是：

　　所述的內管偏心設置在外管內，外管、內管裝置在排水盒側壁上，外管、內管之間的排水盒側壁上開有排水通孔與排水盒內連通。

　　2.如權利要求1所述的沉箱積水處理器，其特征是：所述的排水盒內設有防臭水封隔板，底座內設置下隔板，底座蓋板上設置上隔板，下隔板與上隔板錯開形成水封防臭結構。

　　說明書

　　一種沉箱積水處理器

　　技術領域：

　　本實用新型涉及建筑領域，具體指一種沉箱積水處理器。

　　背景技術：

　　目前，在建筑樓房中，采用降板式同層排水設計的房屋，由于有的 衛生間、廚房沉箱封閉不好，會產生積水。排水立管有裝在室外、室內兩 種方式，排水立管裝在室內，排水立管上安裝積水處理器，其衛生間、廚 房沉箱里的積水可由排水立管排出;排水立管裝在室外，其衛生間、廚房 沉箱里的積水得穿過側壁排到室外排水立管，積水不好排出，目前還沒有 這樣安裝在衛生間、廚房沉箱里面的積水處理器，能將沉箱里的積水排到 室外排水立管。

　　實用新型內容：

　　本實用新型主要解決的技術問題是提供一種安裝在衛生間、廚房沉箱 里面的積水處理器，能將沉箱里的積水排到室外排水立管。

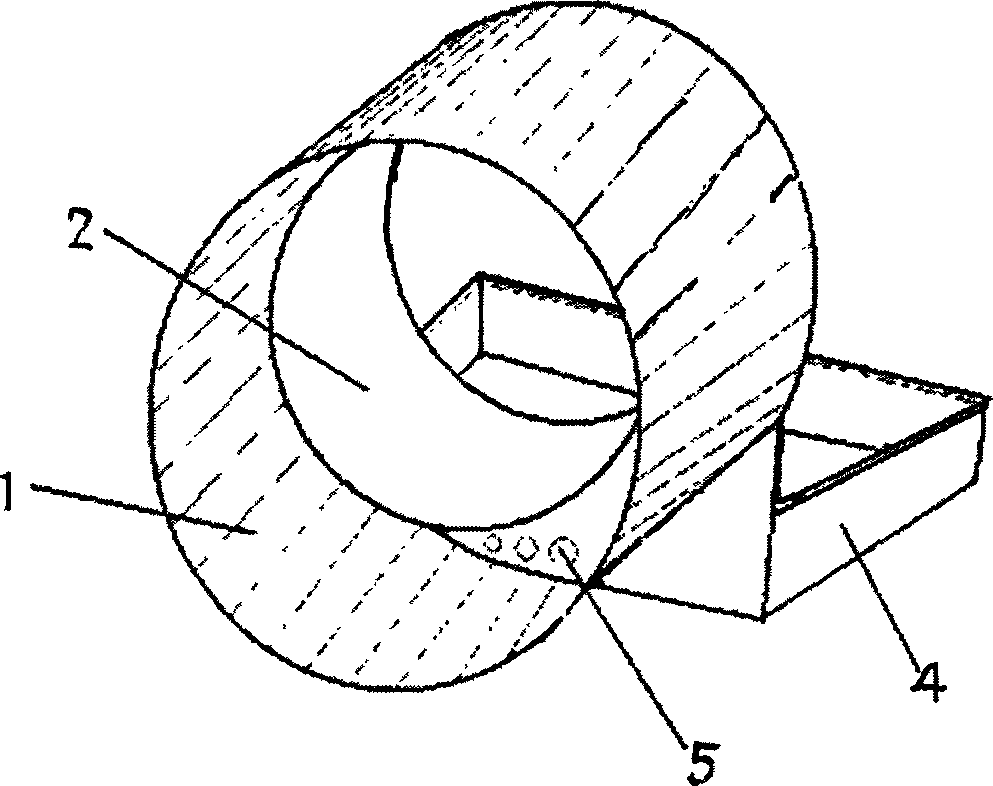

　　為解決上述技術問題，本實用新型采用的技術方案是：該沉箱積水處 理器，由排水盒、外管、內管組成，所述的內管偏心設置在外管內，外管、 內管裝置在排水盒側壁上，外管、內管之間的排水盒側壁上開有通孔與排 水盒內連通。

　　所述的排水盒內設有防臭水封隔板，底座內設置下隔板，底座蓋板上 設置上隔板，下隔板與上隔板錯開形成水封防臭結構。

　　由于該沉箱積水處理器，由排水盒、外管、內管組成，所述的內管偏 心設置在外管內，外管、內管裝置在排水盒側壁上，外管、內管之間的排 水盒側壁上開有通孔與排水盒內連通。使用時，安裝好室外排水立管，積 水處理器安放在衛生間、廚房沉箱樓板板面上，在衛生間、廚房沉箱做好 防水處理，沉箱里的找平砂漿以排水盒為最低點進行放坡找平，其中外管 通過排水橫管與室外排水立管連接，另一側內管與衛生間、廚房排水橫管 連接，排水橫管連接衛生間、廚房里的地漏、洗臉盆等，沉箱里的積水流 到排水盒內，通過排水通孔流到外管進入室外的排水立管，此裝置在排水 立管安裝在室外時也能解決衛生間、廚房沉箱里的積水的處理，將沉箱里 的積水排到室外排水立管，成本低廉、積水排出效果好。
