申請日2013.08.27

　　公開(公告)日2014.02.12

　　IPC分類號E03F5/10; E03F3/02; E03F5/22

　　摘要

　　地下室污水提升設備，包括：底座，儲水箱，進水管，出水管，所述進水管置于儲水箱中，所述儲水箱置于底座上，進水管上設有進口單向閥，所述出水管置于儲水箱外，出水管上設有出口單向閥，所述進水管與出水管在儲水箱內匯成一總管，總管一端與出水管連接，另一端通過喇叭形擴大管與固液分離器相連，所述固液分離器連接一潛污泵。進一步的，所述儲水箱上端還設有一沖洗裝置。進一步的，所述出水管與進水管管口端均采用法蘭連接。進一步的，所述儲水箱外壁設有液位計。進一步的，所述底座采用工字形。與現有技術相比，本實用新型結構簡單緊湊，操作方便，臭氣散發很少，環保衛生。

　　權利要求書

　　1.地下室污水提升設備，包括：底座，儲水箱，進水管，出水管，所述進水管置于儲水箱中，所述儲水箱置于底座上，其特征在于：進水管上設有進口單向閥，所述出水管置于儲水箱外，出水管上設有出口單向閥，所述進水管與出水管在儲水箱內匯成一總管，總管一端與出水管連接，另一端通過喇叭形擴大管與固液分離器相連，所述固液分離器連接一潛污泵。

　　2.根據權利要求1所述的地下室污水提升設備，其特征在于：所述儲水箱上端還設有一沖洗裝置。

　　3.根據權利要求1所述的地下室污水提升設備，其特征在于：所述出水管與進水管管口端均采用法蘭連接。

　　4.根據權利要求1所述的地下室污水提升設備，其特征在于：所述儲水箱外壁設有液位計。

　　5.根據權利要求1所述的地下室污水提升設備，其特征在于：所述底座采用工字形。

　　說明書

　　地下室污水提升設備

　　技術領域

　　本實用新型涉及污水提升設備，具體為地下室污水提升設備。

　　背景技術

　　目前地下室污水和廢水的排放，通常的做法是在地下室地面設一個集水坑，將衛生潔具的污水收集到一起后，用潛水泵提升排至室外地下式污水泵井，或將衛生間的污水自流排入室外地下式污水泵井，再用潛污泵提升排入泵井附近的污水檢查井;這些通常做法存在弊病有：1污水中有糞便等固體物質，長期不清理，易引起堵塞，不易清掏;2、由于集水坑較淺，根據水位啟、停的潛污泵運行不太可靠;3、集水坑的密閉性不好，有氣味，衛生狀況差;4、在室外建泵井，深度較深，投資較大，管理也不方便。

　　實用新型內容

　　本實用新型所解決的技術問題在于提供一種地下室污水提升設備，以解決上述背景技術中的問題。

　　本實用新型所解決的技術問題采用以下技術方案來實現：

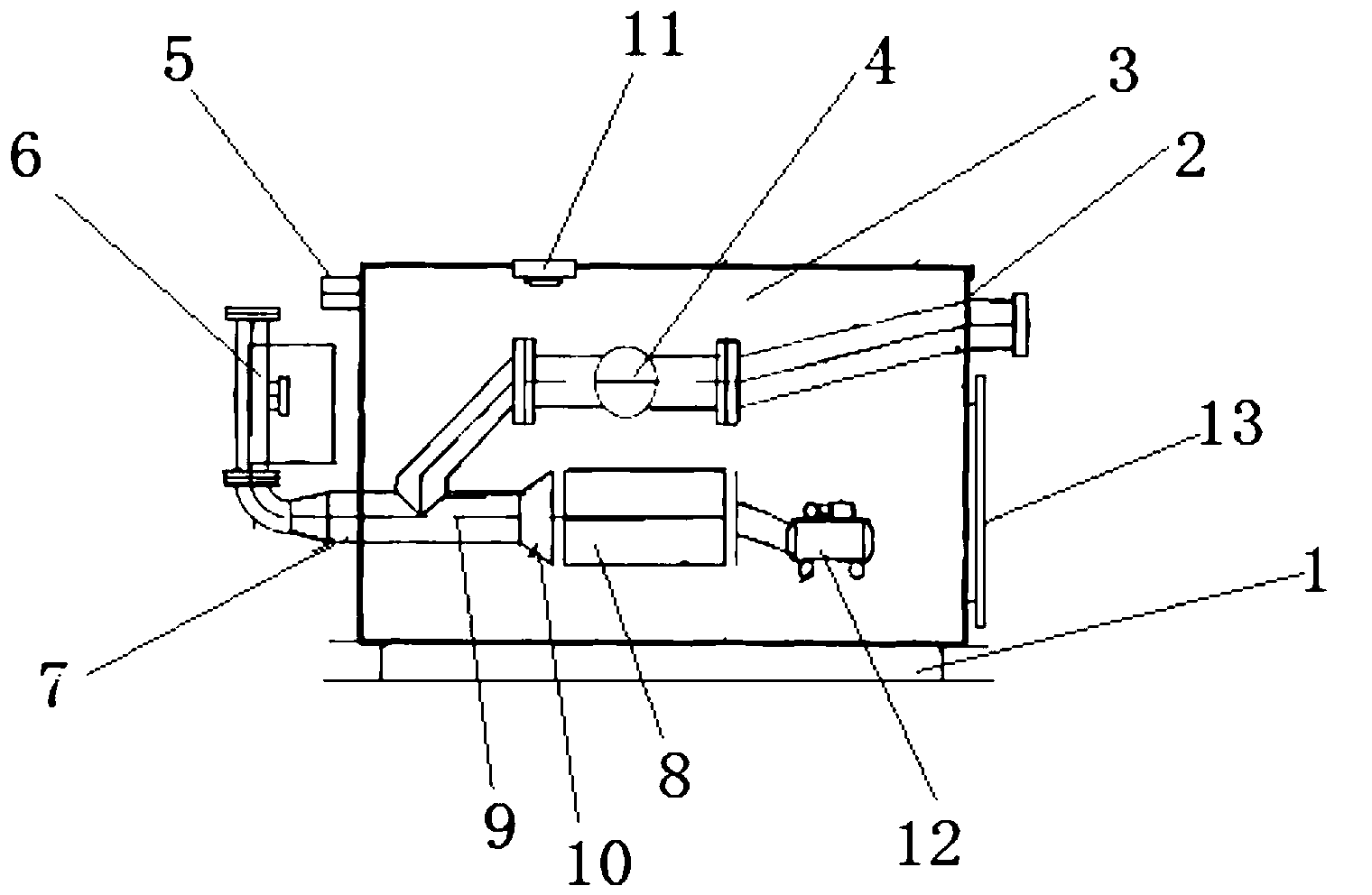

　　地下室污水提升設備，包括：底座，儲水箱，進水管，出水管，所述進水管置于儲水箱中，所述儲水箱置于底座上，進水管上設有進口單向閥，所述出水管置于儲水箱外，出水管上設有出口單向閥，所述進水管與出水管7在儲水箱內匯成一總管，總管一端與出水管連接，另一端通過喇叭形擴大管與固液分離器相連，所述固液分離器連接一潛污泵。

　　進一步的，所述儲水箱上端還設有一沖洗裝置。

　　進一步的，所述出水管與進水管管口端均采用法蘭連接。

　　進一步的，所述儲水箱外壁設有液位計。

　　進一步的，所述底座采用工字形。

　　與現有技術相比，本實用新型結構簡單緊湊，操作方便，臭氣散發很少，環保衛生。
