申請日2013.08.21
公開(公告)日2013.12.11
IPC分類號C02F9/14
摘要
本發明公布了一種畜禽養殖污水處理工藝，包括如下步驟：1)污水預處理;2)污水生化處理;3)污水后處理。其中，污水預處理主要有格柵井、pH調節池、調節池、氣浮設備、中間水池組成;污水生化處理主要有厭氧池、缺氧兼氧池、好氧池及二沉池、接觸氧化池組成;污水后處理主要有混凝沉淀池、纖維濾盤和消毒排放池組成。通過本發明公開的污水處理工藝，以合理污水處理工藝流程安排，高效簡潔地對污水實施了凈化處理，有效降低了污水凈化處理工業的生產成本，提高了生產效率。
權利要求書
1.一種畜禽養殖污水處理工藝，其特征在于，包括如下步驟：
1)污水預處理：養殖污水經渠道收集后自流至格柵井，經格柵井去除雜物 后自流至PH調節池，經過PH調節池調整后的出水自流至廢水調節池，經廢水調 節池完成水質和水量調節，然后將出水送至氣浮池;經氣浮池去除浮渣后的出水 自流至中間水池進行水量調節;
2)污水生化處理：采用A2/O2內循環生物脫氮除磷工藝結合接觸氧化工藝; 即中間水池中的出水從底部進入UASB厭氧池，并從UASB厭氧池上部流出，出水 自流至缺氧池;經缺氧池處理后的出水自流至兼氧池;經兼氧池處理后的出水自 流至好氧池;經好氧池處理后的污水自流至二沉池進行泥水混合液分離處理;經 二沉池處理后的出水自流至接觸氧化池;
3)污水后處理：經接觸氧化池處理后的出水自流至混凝沉淀池，通過向混 凝沉淀池投放絮凝劑和助凝劑，將污水中懸浮性的有機物絮凝沉淀后送至纖維生 物濾盤，進一步去除污水中的懸浮物;生物纖維濾盤出水自流至消毒排放池，通 過向消毒排放池內投放二氧化氯進行消毒殺菌后外排。
2.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟1) 中的所述格柵井內安裝有旋轉細格柵，其用于將污水中的粒徑大于2mm的顆粒狀 懸浮物撈起并由螺旋輸送機送至濾渣小車，再由輸送機送至沼氣池。
3.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟1) 中的所述PH調節池內安裝有PH計，其用于控制堿液的投加量，保證PH調節池 的出水PH值在7～8之間。
4.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟1) 中的所述廢水調節池內安裝有防止污泥沉積的空氣攪拌系統。
5.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟1) 中還包括如下工藝步驟：在所述氣浮池前端投加聚凝劑和助凝劑，通過氣浮加壓 溶氣水的驟然釋放，產生大量的微細氣泡粘附于經過混凝反應后的污水中的礬花 上，使絮體上浮，并通過管道排至沼氣池。
6.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟1) 中的所述中間水池內安裝有提升泵;所述中間水池的出水端設置有電磁流量計。
7.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟2) 中的所述UASB厭氧池對污水的處理步驟包括：污水從底部進入UASB反應器， 并向上通過包含顆粒污泥或絮狀污泥的污泥床;厭氧反應發生在污水與污泥顆粒 的接觸過程中，反應產生的沼氣引起UASB反應器內部的攪動和循環;沼氣從 UASB反應器頂部上升，附著氣泡的污泥絮體碰到UASB反應器頂部的三相分離 器的發射板并脫氣，釋放出氣泡后的污泥顆粒沉淀到污泥床的表面，氣體被收集 到三相分離器的集氣室內。
8.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟2) 中的所述缺氧池內設置有傘形多曲面潛水攪拌機，用于充分混合二沉池的上清液 與厭氧池的出水;所述兼氧池內設置有傘形多曲面潛水攪拌機及空氣攪拌裝置， 用于充分混合好氧池混合液與缺氧池的出水。
9.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，步驟2) 中的所述好氧池內設置有微孔曝氣器、溶氧儀以及在所述好氧池上端口安裝有消 泡水管道;好氧池通過風機鼓入空氣，為微生物提供氧源和對混合液進行攪拌; 并投加磷鹽補充碳源和投加堿液調整PH值。
10.如權利要求1所述的一種畜禽養殖污水處理工藝，其特征在于，所述 UASB厭氧池、二沉池以及混凝沉淀池產生的生物污泥排至污泥濃縮池，生物污 泥通過濃縮后進入壓濾機脫水干化處理;其中，污泥濃縮池內的上清液和壓濾機 內的濾液排至濾液調節池重新處理;干化后的生物污泥送至有機肥生產車間，制 成有機肥后外賣。
說明書
一種畜禽養殖污水處理工藝
技術領域
本發明涉及一種污水處理技術領域，尤其涉及一種畜禽養殖污水處理工藝。
背景技術
目前，養殖污水中含有大量環鏈有機化合物(高濃度COD)、疊氮類無機化 合物(尿酸)和氨氮、懸浮物等，這些物質無論是進入水體(如排入地面水體或 滲入地下水體)，還是其中的一些物質釋放進入大氣，他們都會直接的或間接地 對動、植物產生嚴重的危害，破壞生態環境。人直接食用了含這類物質一定濃度 的水，或長時間的吸入含該類物質的空氣，會得病及嚴重者可以致癌;特別是有 些物質可在動物或植物體內富集，使其濃度濃縮許多倍，最終通過食物鏈可侵害 到人;污水中的含碳類化合物多數都是耗氧類物質，他們進入水體后要消耗水體 中的溶解氧，嚴重時可以導致水體的腐化;而污水中的含氮類物質，能導致水體 的富營養化，可以導致藻類的大量滋生和繁殖;氨氮在水體中還能轉化成硝態氮， 嬰幼兒食用了含有一定濃度硝態氮的水，可導致白血病。由于污水對自然生態的 破壞極其嚴重，對人類的威脅巨大，因此，不僅要對其進行治理，而且要進行徹 底的治理，并且要防止污染的轉移和產生二次污染，同時要進行對有限的水資源 進行循環利用。污水的組成復雜，其成份與性質隨企業的生產產品的結構，生產 技術的質量、以及循環經濟的利用不同而變化。污水中所含污染物可分為有機物 和無機物兩大類。無機物一般以銨鹽等形式存在，如NH4+、NH3、SCN-、CN-、 SO42-、TP等。有機物除CODcr、BOD5、SS等外，還包括脂肪族化合物、雜環類 化合物和多環芳香烴等，同時還包括石油類、動植物油類物質。污水中含有大量 的有毒有害物質，其中某些酚類化合物能使細胞蛋白質發生變性和沉淀，對各種 細胞都有直接毒害作用，還可以引起高鐵血紅蛋白癥;其中氰化物屬劇毒物質， 進入有機體后，可與高鐵型細胞色素氧化酶結合，變成氰化高鐵型細胞色素氧化 酶，使其失去傳遞氧的作用，從而引起組織缺氧而致中毒;其中大量的多環芳烴 和雜環類化合物，不少被疑為致癌和致突變物質，其中大量的有機物排入水體后， 還將消耗水中大量的溶解氧，造成水體缺氧，危害水生生物。
由于進水水質和處理去除率均很高，應采用固液分離-氣浮-厭氧-缺氧兼氧- 好氧-接觸氧化的處理路線，廢水首先通過厭氧裝置，大大去除進水有機負荷， 獲得能源—沼氣，并使出水達到好氧處理可接受的濃度，再進行好氧處理后達標 排放。
作為一個好的廢水處理工藝，必須要作到處理效果好，運行成本低，基建投 資少，占地面積小。但是處理效果是廢水處理的生命線，它是選擇廢水處理工藝 首先應該考慮的事情;運行成本也是選擇廢水處理工藝不得不考慮的事情，常年 累月高昂的運行費用，會給企業帶來沉重的經濟負擔;基建投資和占地面積直接 關系到所選廢水處理工藝能否得到實施。
盡管廢水處理可以用焚燒、濕式氧化、超聲波分解、臭氧氧化、液氯氧化、 二氧化氯氧化、離子交換、蒸吹脫除、萃取回收、生物分解等多種物理的、化學 的、物理化學的或生物化學的方法，單獨或聯合使用得到一定程度的處理。但多 數物理和化學的工藝方法對廢水處理都不十分有效，有的處理不徹底，有的會導 致污染轉移或產生二次污染，特別是利用物理或化學的方法處理廢水，其運行成 本極其高昂，一般企業很難接受。從目前國內外廢水處理的現狀，結合各種綜合 技術經濟指標分析比較來看，采用“物化+生化”的處理方法是比較經濟、有效、 適用和合理的。
物化的方法主要是進行固液分離，即把廢水中高懸浮物、有機雜質通過加藥 反應絮凝后利用設施設備進行沉淀或復選或過濾后去除。
生化處理的工藝非常之多，但歸納起來它涉及到兩大方面。第一是使用什么 樣的微生物：微生物的使用應滿足廢水的生物降解機理，它直接關系到廢水的處 理效果，微生物培養不出來、微生物培養錯了或者沒有給微生物創造合適的生存 條件，都不會達到預期的廢水處理效果。第二是采用什么樣的水處理設施：同樣 的微生物，只要生存環境一樣，它可以在各種不同的設施中生活，而不同的廢水 處理設施直接關系到廢水處理建設的基建投資、占地面積和廢水處理的運行成 本。
隨著時代的發展，我國的養殖業越來越向著集約化、大型化的方向發展，這 就帶來了舊的養殖污水處理工藝跟不上形勢的發展，不能有效地、經濟的處理養 殖業過程中所產生的污水。
發明內容
本發明目的是針對現有技術存在的缺陷提供一種畜禽養殖污水處理工藝。

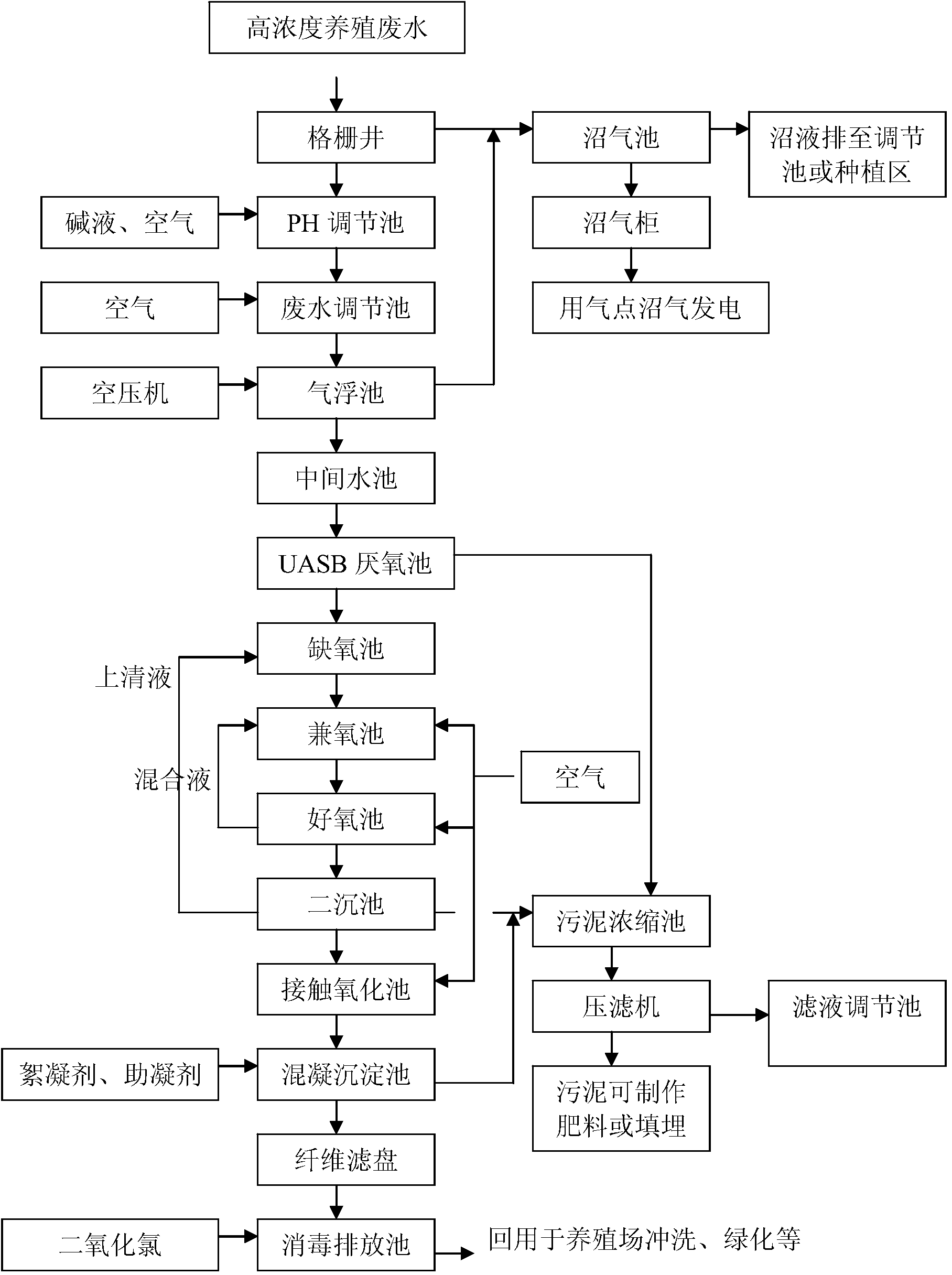

本發明為實現上述目的，采用如下技術方案：一種畜禽養殖污水處理工藝， 包括如下步驟：
1)污水預處理：養殖污水經渠道收集后自流至格柵井，經格柵井去除雜物 后自流至PH調節池，經過PH調節池調整后的出水自流至廢水調節池，經廢水調 節池完成水質和水量調節，然后將出水送至氣浮池;經氣浮池去除浮渣后的出水 自流至中間水池進行水量調節;
2)污水生化處理：采用A2/O2內循環生物脫氮除磷工藝結合接觸氧化工藝; 即中間水池中的出水從底部進入UASB厭氧池，并從UASB厭氧池上部流出，出水 自流至缺氧池;經缺氧池處理后的出水自流至兼氧池;經兼氧池處理后的出水自 流至好氧池;經好氧池處理后的污水自流至二沉池進行泥水混合液分離處理;經 二沉池處理后的出水自流至接觸氧化池;
3)污水后處理：經接觸氧化池處理后的出水自流至混凝沉淀池，通過向混 凝沉淀池投放絮凝劑和助凝劑，將污水中懸浮性的有機物絮凝沉淀后送至纖維生 物濾盤，進一步去除污水中的懸浮物;生物纖維濾盤出水自流至消毒排放池，通 過向消毒排放池內投放二氧化氯進行消毒殺菌后外排。
進一步的，步驟1)中的所述格柵井內安裝有旋轉細格柵，其用于將污水中 的粒徑大于2mm的顆粒狀懸浮物撈起并由螺旋輸送機送至濾渣小車，再由輸送機 送至沼氣池。
進一步的，步驟1)中的所述PH調節池內安裝有PH計，其用于控制堿液的 投加量，保證PH調節池的出水PH值在7～8之間。
進一步的，步驟1)中的所述廢水調節池內安裝有防止污泥沉積的空氣攪拌 系統。
進一步的，步驟1)中還包括如下工藝步驟：在所述氣浮池前端投加聚凝劑 和助凝劑，通過氣浮加壓溶氣水的驟然釋放，產生大量的微細氣泡粘附于經過混 凝反應后的污水中的礬花上，使絮體上浮，并通過管道排至沼氣池。
進一步的，步驟1)中的所述中間水池內安裝有提升泵;所述中間水池的出 水端設置有電磁流量計。
進一步的，步驟2)中的所述UASB厭氧池對污水的處理步驟包括：污水從 底部進入UASB反應器，并向上通過包含顆粒污泥或絮狀污泥的污泥床;厭氧 反應發生在污水與污泥顆粒的接觸過程中，反應產生的沼氣引起UASB反應器 內部的攪動和循環;沼氣從UASB反應器頂部上升，附著氣泡的污泥絮體碰到 UASB反應器頂部的三相分離器的發射板并脫氣，釋放出氣泡后的污泥顆粒沉淀 到污泥床的表面，氣體被收集到三相分離器的集氣室內。
進一步的，步驟2)中的所述缺氧池內設置有傘形多曲面潛水攪拌機，用于 充分混合二沉池的上清液與厭氧池的出水;所述兼氧池內設置有傘形多曲面潛水 攪拌機及空氣攪拌裝置，用于充分混合好氧池混合液與缺氧池的出水。
進一步的，步驟2)中的所述好氧池內設置有微孔曝氣器、溶氧儀以及在所 述好氧池上端口安裝有消泡水管道;好氧池通過風機鼓入空氣，為微生物提供氧 源和對混合液進行攪拌;并投加磷鹽補充碳源和投加堿液調整PH值。
進一步的，所述UASB厭氧池、二沉池以及混凝沉淀池產生的生物污泥排至 污泥濃縮池，生物污泥通過濃縮后進入壓濾機脫水干化處理;其中，污泥濃縮池 內的上清液和壓濾機內的濾液排至濾液調節池重新處理;干化后的生物污泥送至 有機肥生產車間，制成有機肥后外賣。
本發明的有益效果：通過本發明公開的污水處理工藝，以合理污水處理工藝 流程安排，高效簡潔地對污水實施了凈化處理，有效降低了污水凈化處理工業的 生產成本，提高了生產效率。本發明的污水處理工藝運行成本低，基建投資少， 占地面積小。其格執行環境保護的各項規定，確保經處理后廢水的排放水質達到 國家及當地有關排放標準;本著技術先進，運行可靠，操作管理簡單的原則選擇 廢水處理工藝，使其靈活性、先進性和可靠性有機的結合起來;用成熟的先進技 術工藝，同時充分考慮廢水的沖擊負荷對系統的影響，確保系統在穩定狀態下運 行;強化除臭和噪音防治措施，避免二次污染。
其中，UASB反應器具有以下優點：
(1)反應器的有機負荷很高;
(2)污泥顆粒化后使反應器抗沖擊負荷性大大提高;
(3)在一定的水力負荷條件下，反應器可以靠產生的氣體進行攪拌混合， 不需要另設任何攪拌裝置，使污泥和基質充分混合接觸;
(4)反應器上部設置三相分離器有效地將氣、固、液三相進行分離，不需 要再增加其它沉淀、脫氣等輔助裝置。簡化了工藝，節省運行費用;
(5)根據對化工難降解和高濃有機污水處理的經驗，本方案增加了內部填 料和載體，提高了反應器的耐沖擊處理能力和穩定性。
