公布日：2023.12.22

申請日：2023.09.19

分類號：F23G5/033(2006.01)I;F23G5/44(2006.01)I;F23G7/00(2006.01)I;F23J15/00(2006.01)I;F23G5/46(2006.01)I;F23J15/06(2006.01)I

摘要

本發明公開了一種高換熱效率的污泥焚燒處理系統，包括焚燒機體，所述焚燒機體內部的底端安裝有兩種破碎軸，所述破碎軸的外部固定連接有破碎桿，所述焚燒機體的內部固定連接有分隔板，所述分隔板底端的一側設置有排料口，所述焚燒機體的一側安裝有換氣管，所述換氣管的一側固定連接有連接管，所述換氣管的底端固定連接有輸送管，所述分隔板頂端一側固定安裝有第一推料管。該高換熱效率的污泥焚燒處理系統通過換氣管對高溫廢氣進行二次利用，高溫的熱氣可以二次對污泥進行烘干焚燒處理，最后產生的雜質氣體可以從出氣管進入到凈化箱的內部，凈化箱對廢氣進行凈化后最終從排氣管排放即可，解決了換熱效率低的問題。

權利要求書

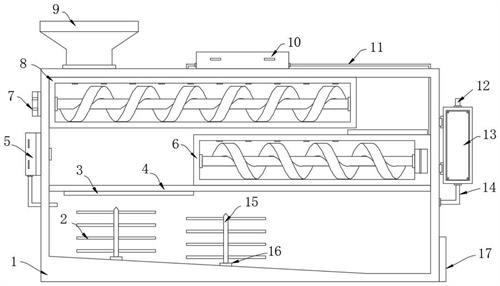

1.一種高換熱效率的污泥焚燒處理系統，包括焚燒機體(1)，其特征在于：所述焚燒機體(1)內部的底端安裝有兩種破碎軸(15)，所述破碎軸(15)的外部固定連接有破碎桿(2)，所述焚燒機體(1)的內部固定連接有分隔板(4)，所述分隔板(4)底端的一側設置有排料口(3)，所述焚燒機體(1)的一側安裝有換氣管(5)，所述換氣管(5)的一側固定連接有連接管(22)，所述換氣管(5)的底端固定連接有輸送管(23)，所述分隔板(4)頂端一側固定安裝有第一推料管(6)，所述焚燒機體(1)內部一側的頂端固定連接有第二推料管(8)，所述焚燒機體(1)頂端的一側固定安裝有進料管(9)，所述焚燒機體(1)頂端的一側安裝有高壓風機(10)，所述第一推料管(6)和第二推料管(8)的內部均活動安裝有螺旋推料軸(19)，所述第一推料管(6)和第二推料管(8)的頂端均設置有出風口(20)，所述焚燒機體(1)另一側的底端固定安裝有出料口(17)，所述焚燒機體(1)另一側的頂端固定安裝有凈化箱(13)，所述凈化箱(13)的底端固定連接有出氣管(14)，所述凈化箱(13)的頂端固定連接有排氣管(12)，所述焚燒機體(1)的兩端固定安裝有隔熱板(18)。

2.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述連接管(22)和輸送管(23)的一側均貫穿焚燒機體(1)的一側并與焚燒機體(1)呈固定連接。

3.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述出氣管(14)的一側與焚燒機體(1)的一側呈固定連接，所述出氣管(14)和輸送管(23)安裝在同腔室。

4.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述第一推料管(6)和第二推料管(8)的一側均安裝有驅動電機(7)，所述驅動電機(7)的輸出端與螺旋推料軸(19)的一側呈固定連接。

5.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述高壓風機(10)的輸出端固定連接有輸風管(11)，所述輸風管(11)分別與出風口(20)的頂端呈固定連接。

6.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述出風口(20)在第一推料管(6)和第二推料管(8)的頂端呈等間距分布，所述出風口(20)的內部安裝有濾網。

7.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述焚燒機體(1)內部的底端安裝有破碎電機(16)，所述破碎電機(16)的輸出端與破碎軸(15)的底端呈固定連接。

8.根據權利要求1所述的一種高換熱效率的污泥焚燒處理系統，其特征在于：所述第一推料管(6)頂端的一側設置有進料口(21)，所述進料管(9)的底端與第二推料管(8)的頂端呈固定連接。

發明內容

本發明的目的在于提供一種高換熱效率的污泥焚燒處理系統，以解決上述背景技術中提出換熱效率低的問題。

為實現上述目的，本發明提供如下技術方案：一種高換熱效率的污泥焚燒處理系統，包括焚燒機體，所述焚燒機體內部的底端安裝有兩種破碎軸，所述破碎軸的外部固定連接有破碎桿，所述焚燒機體的內部固定連接有分隔板，所述分隔板底端的一側設置有排料口，所述焚燒機體的一側安裝有換氣管，所述換氣管的一側固定連接有連接管，所述換氣管的底端固定連接有輸送管，所述分隔板頂端一側固定安裝有第一推料管，所述焚燒機體內部一側的頂端固定連接有第二推料管，所述焚燒機體頂端的一側固定安裝有進料管，所述焚燒機體頂端的一側安裝有高壓風機，所述第一推料管和第二推料管的內部均活動安裝有螺旋推料軸，所述第一推料管和第二推料管的頂端均設置有出風口，所述焚燒機體另一側的底端固定安裝有出料口，所述焚燒機體另一側的頂端固定安裝有凈化箱，所述凈化箱的底端固定連接有出氣管，所述凈化箱的頂端固定連接有排氣管，所述焚燒機體的兩端固定安裝有隔熱板。

優選的，所述連接管和輸送管的一側均貫穿焚燒機體的一側并與焚燒機體呈固定連接。

優選的，所述出氣管的一側與焚燒機體的一側呈固定連接，所述出氣管和輸送管安裝在同腔室。

優選的，所述第一推料管和第二推料管的一側均安裝有驅動電機，所述驅動電機的輸出端與螺旋推料軸的一側呈固定連接。

優選的，所述高壓風機的輸出端固定連接有輸風管，所述輸風管分別與出風口的頂端呈固定連接。

優選的，所述出風口在第一推料管和第二推料管的頂端呈等間距分布，所述出風口的內部安裝有濾網。

優選的，所述焚燒機體內部的底端安裝有破碎電機，所述破碎電機的輸出端與破碎軸的底端呈固定連接。

優選的，所述第一推料管頂端的一側設置有進料口，所述進料管的底端與第二推料管的頂端呈固定連接。

與現有技術相比，本發明的有益效果是：該一種高換熱效率的污泥焚燒處理系統不僅實現了提高換熱效率的功能，實現了二次處理的功能，而且實現了均勻焚燒的功能；

(1)通過設置有換氣管、排氣管、凈化箱、出氣管、隔熱板、連接管和輸送管，污泥在焚燒機體的上半個腔室處理產生的熱氣可以通過連接管進入到換氣管的內部，然后從換氣管處進入到焚燒機體下半個腔室內部，高溫的熱氣可以二次對污泥進行烘干焚燒處理，最后產生的雜質可氣體可以從出氣管進入到凈化箱的內部，凈化箱對廢氣進行凈化后最終從排氣管排放即可，該結構通過二次利用高溫廢氣，實現了便于換熱效率高的功能；

(2)通過設置有破碎桿、破碎軸、破碎電機和出料口，從第一推料管排出的污泥可以從排料口進入到焚燒機體內部的底端，污泥順著斜坡緩慢向下移動，移動的過程中，破碎電機可以驅動破碎軸旋轉，破碎軸外部的破碎桿可以將污泥打碎，污泥打碎后與焚燒機體接觸的面積變大，進一步提高了焚燒烘干的效率，最后污泥從出料口排出即可，該結構實現了便于二次處理的功能，提高了烘干的效率；

(3)通過設置有第一推料管、驅動電機、第二推料管、高壓風機、螺旋推料軸和出風口，含水污泥從進料管進入到第二推料管的內部，驅動電機帶動第二推料管內部的螺旋推料軸旋轉推料，高壓風機高壓輸送風力進入到第二推料管的內部從而提高焚燒的均勻性，隨后污泥從第二推料管中進入到第一推料管中進行二次處理，該結構實現了均勻焚燒的功能。

（發明人：袁芳;徐偉;宋康年;崔欣欣;張迪;程國堅;代百乾）
