公布日：2023.12.15
申請日：2023.11.15
分類號：A01G25/02(2006.01)I;E03B3/06(2006.01)I;E03B7/07(2006.01)I;E03B7/02(2006.01)I;A01G25/16(2006.01)I;A01B77/00(2006.01)I
摘要
本發明公開了氣田采出水回用荒漠生態修復系統及方法，涉及生態修復技術領域，包括氣田水處理系統，還包括污泥存儲池，其外設有污泥處理系統，所述污泥處理系統包括高壓帶式脫水系統、污泥干化系統、污泥焚燒系統和煙氣凈化系統；清水存儲池，其外設有生態修復灌溉系統，所述生態修復灌溉系統包括灌溉噴淋系統和過濾回收系統，所述灌溉噴淋系統包括定時輸水系統、高位水箱、自動控制系統和噴淋系統，自動控制系統通過盛水皿和擋水板配合作用，可以達到降雨時自動減小灌溉量，并且隨著降雨時長的長短，灌溉量隨之改變，防止降雨時荒漠的草原林地等植被地區水分過剩，減小灌溉水量的浪費，提高利用率和安全性，保護生態環境。
權利要求書
1.氣田采出水回用荒漠生態修復系統，包括氣田水處理系統，其特征在于，還包括：污泥存儲池，其外設有污泥處理系統，所述污泥處理系統包括高壓帶式脫水系統、污泥干化系統、污泥焚燒系統和煙氣凈化系統；清水存儲池，其外設有生態修復灌溉系統，所述生態修復灌溉系統包括灌溉噴淋系統和過濾回收系統，所述灌溉噴淋系統包括定時輸水系統、高位水箱（1）、自動控制系統和噴淋系統；所述自動控制系統包括擋水板（4），所述擋水板（4）貫穿且滑動安裝于噴淋管身（2）頂部，所述擋水板（4）外部與噴淋管身（2）外部之間設有彈性元件，所述擋水板（4）頂部固定安裝有口型桿（5），所述口型桿（5）中心呈鏤空狀，所述口型桿（5）頂部可旋轉的安裝有轉柱（16），所述轉柱（16）頂部固定安裝于盛水皿（6）底部，所述盛水皿（6）外部與口型桿（5）外部之間設有彈性元件；所述高位水箱（1）上還設置有重置機構，重置機構包括水輪（7），所述水輪（7）轉動安裝于輸水管（3）內，所述水輪（7）的轉軸頂部伸出輸水管（3）并固定安裝有推動轉盤（8），所述推動轉盤（8）由底部的圓盤和頂部兩個圓柱一體組成，所述推動轉盤（8）底部的圓盤上表面與高位水箱（1）的頂部處于同一水平面上；所述高位水箱（1）頂部滑動安裝有T型滑桿（9），所述T型滑桿（9）的一端靠近推動轉盤（8）頂部的兩個圓柱外設置，所述T型滑桿（9）的另一端穿過口型桿（5）的中心鏤空處設置，所述T型滑桿（9）頂部固定安裝有限位柱（10），所述限位柱（10）外滑動套接有工字板（11），所述工字板（11）底部固定安裝有推板（12），所述高位水箱（1）頂部固定安裝有滑槽（15），所述滑槽（15）上滑動安裝有彈性伸縮桿（13），所述彈性伸縮桿（13）頂部呈圓柱狀設置，所述轉柱（16）的外部固定安裝有斜桿（17），所述彈性伸縮桿（13）頂部靠近斜桿（17）外部設置，所述斜桿（17）底部呈多個三角形設置，且每個三角形左邊的邊長始終大于右邊的邊長，所述斜桿（17）頂部固定安裝有保護板（18），所述彈性伸縮桿（13）的伸縮部分上開設有插孔（14），所述插孔（14）的外徑與工字板（11）兩端的外徑相同；所述斜桿（17）上設置有內置機構，內置機構包括固定桿（19），所述固定桿（19）固定安裝于斜桿（17）內部的三角形底部，所述固定桿（19）上滑動套接有圓板（20），所述圓板（20）外部與斜桿（17）內部之間設有彈性元件，所述圓板（20）的左側固定安裝有長型敲桿（22），所述圓板（20）的右側固定安裝有短型敲桿（21），所述長型敲桿（22）和短型敲桿（21）的底部均設置為圓球形，所述長型敲桿（22）的數量有兩個且關于圓板（20）上下對稱分布。
2.根據權利要求1所述的氣田采出水回用荒漠生態修復系統，其特征在于：所述定時輸水系統包括輸水管（3），所述輸水管（3）頂部固定安裝于高位水箱（1）的輸入端，所述高位水箱（1）的輸出端固定安裝有噴淋系統的噴淋管身（2）。
3.氣田采出水回用荒漠生態修復方法，其特征在于，使用權利要求1-2任一項所述的氣田采出水回用荒漠生態修復系統，包括：S1，水處理，通過氣田水處理系統對氣田采出水進行多級處理操作，將氣田采出水處理后得到符合農田灌溉水質標準GB/T5084-2005的水質，并將其儲存入清水存儲池內，而在氣田采出水被多級處理過程中產生的污泥統一被排放入污泥存儲池內被集中收集；S2，污泥處理，污泥存儲池內收集的污泥通過污泥處理系統進行處理，高壓帶式脫水系統對污泥進行無害化的脫水處理，使污泥含水率降至60%，達到污泥顯著減量化和穩定化，污泥干化系統利用流化床干化機對污泥進行干化打碎研磨，使得污泥含水率由60%下降至40%，污泥焚燒系統利用流化床焚燒爐，采用天然氣作為輔助燃料，干化后40%含水率污泥從干泥高位料倉下部的雙軸旋風冷螺輸送機送入爐內焚燒，通過燃燒后，廢棄物中有機物都轉化為二氧化碳和水，灰渣中不再含有任何有機物，最后通過煙氣凈化系統將焚燒產生的煙氣進行急冷處理，防止二噁英的再合成，脫除的一部分飛灰從急冷塔底部排出；S3，生態修復灌溉，通過灌溉噴淋系統將清水存儲池內存儲的氣田水處理系統處理達標后的水質，利用灌溉的方式對荒漠當?shù)氐牟菰土值剡M(jìn)行生態修復的操作，能夠有效解決荒漠地區灌溉用水問題，既能有效節約合理利用水資源，又能滿足植被生長需要，達到良好的生態保護和修復效果，灌溉噴淋系統中的自動控制系統根據降雨時的降雨量來對噴淋系統的噴淋量進行自動控制，避免在降雨時，噴淋灌溉量不變與降雨量一起對植被進行噴淋，防止植被灌溉過剩導致死亡，而過濾回收系統設置在植被附近，在降雨時將多余的水分進行回收，并通過活性炭吸附系統對其進行過濾操作，進入清水存儲池存儲起來供后續灌溉使用。
發明內容
本發明目的在于提供氣田采出水回用荒漠生態修復系統及方法，以解決上述降雨時灌溉水量不能及時控制對生態修復造成影響的問題。
本發明通過下述技術方案實現：

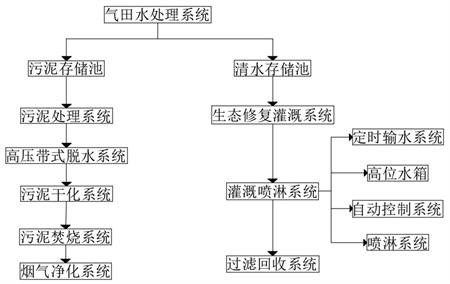

氣田采出水回用荒漠生態修復系統，包括氣田水處理系統，還包括：
污泥存儲池，其外設有污泥處理系統，所述污泥處理系統包括高壓帶式脫水系統、污泥干化系統、污泥焚燒系統和煙氣凈化系統；
清水存儲池，其外設有生態修復灌溉系統，所述生態修復灌溉系統包括灌溉噴淋系統和過濾回收系統，所述灌溉噴淋系統包括定時輸水系統、高位水箱、自動控制系統和噴淋系統，防止降雨時荒漠的草原林地等植被地區水分過剩，減小灌溉水量的浪費，提高利用率和安全性，保護生態環境。
進一步的，所述定時輸水系統包括輸水管，所述輸水管頂部固定安裝于高位水箱的輸入端，所述高位水箱的輸出端固定安裝有噴淋系統的噴淋管身。
進一步的，所述自動控制系統包括擋水板，所述擋水板貫穿且滑動安裝于噴淋管身頂部，所述擋水板外部與噴淋管身外部之間設有彈性元件，所述擋水板頂部固定安裝有口型桿，所述口型桿中心呈鏤空狀，所述口型桿頂部可旋轉的安裝有轉柱，所述轉柱頂部固定安裝于盛水皿底部，所述盛水皿外部與口型桿外部之間設有彈性元件，達到降雨時自動減小灌溉量，并且隨著降雨時長的長短，灌溉量減小的程度隨之改變的效果。
進一步的，所述高位水箱上還設置有重置機構，重置機構包括水輪，所述水輪轉動安裝于輸水管內，所述水輪的轉軸頂部伸出輸水管并固定安裝有推動轉盤，所述推動轉盤由底部的圓盤和頂部兩個圓柱一體組成，所述推動轉盤底部的圓盤上表面與高位水箱的頂部處于同一水平面上，所述高位水箱頂部滑動安裝有T型滑桿，所述T型滑桿的一端靠近推動轉盤頂部的兩個圓柱外設置，所述T型滑桿的另一端穿過口型桿的中心鏤空處設置，使得推動轉盤上兩個圓柱的擠壓可以讓T型滑桿向口型桿的方向進行移動。
進一步的，所述T型滑桿頂部固定安裝有限位柱，所述限位柱外滑動套接有工字板，所述工字板底部固定安裝有推板，所述高位水箱頂部固定安裝有滑槽，所述滑槽上滑動安裝有彈性伸縮桿，所述彈性伸縮桿頂部呈圓柱狀設置，所述轉柱的外部固定安裝有斜桿，所述彈性伸縮桿頂部靠近斜桿外部設置，斜桿便可帶動轉柱和盛水皿一起進行順時針轉動，盛水皿順時針轉動后便可將內部的水自動排出，從而達到重置的效果。
進一步的，所述斜桿底部呈多個三角形設置，且該每個三角形左邊的邊長始終大于右邊的邊長，所述斜桿頂部固定安裝有保護板，所述彈性伸縮桿的伸縮部分上開設有插孔，所述插孔的外徑與工字板兩端的外徑相同，利用斜桿下方的三角形與彈性伸縮桿的接觸滑行產生振動，促進排水和清理效果。
進一步的，所述斜桿上設置有內置機構，內置機構包括固定桿，所述固定桿固定安裝于斜桿內部的三角形底部，所述固定桿上滑動套接有圓板，所述圓板外部與斜桿內部之間設有彈性元件，所述圓板的左側固定安裝有長型敲桿，所述圓板的右側固定安裝有短型敲桿，所述長型敲桿和短型敲桿的底部均設置為圓球形，所述長型敲桿的數量有兩個且關于圓板上下對稱分布，促進三角形表面的振動，防止外部雜質的附著，提高滑行效率，防止卡住，促進斜桿上表面的雜質掉落，減輕斜桿頂部附著雜質的重量，提高運行效率。
氣田采出水回用荒漠生態修復方法，包括：
S1，水處理，通過氣田水處理系統對氣田采出水進行多級處理操作，將氣田采出水處理后得到符合農田灌溉水質標準(GB/T5084-2005)的水質，并將其儲存入清水存儲池內，而在氣田采出水被多級處理過程中產生的污泥統一被排放入污泥存儲池內被集中收集；
S2，污泥處理，污泥存儲池內收集的污泥通過污泥處理系統進行處理，高壓帶式脫水系統對污泥進行無害化的脫水處理，使污泥含水率降至60%，達到污泥顯著減量化和穩定化，污泥干化系統利用流化床干化機對污泥進行干化打碎研磨，使得污泥含水率由60%下降至40%，污泥焚燒系統利用流化床焚燒爐，采用天然氣作為輔助燃料，干化后40%含水率污泥從干泥高位料倉下部的雙軸旋風冷螺輸送機送入爐內焚燒，通過燃燒后，廢棄物中有機物都轉化為二氧化碳和水，灰渣中不再含有任何有機物，最后通過煙氣凈化系統將焚燒產生的煙氣進行急冷處理，防止二噁英的再合成，脫除的一部分飛灰從急冷塔底部排出；
S3，生態修復灌溉，通過灌溉噴淋系統將清水存儲池內存儲的氣田水處理系統處理達標后的水質，利用灌溉的方式對荒漠當?shù)氐牟菰土值剡M(jìn)行生態修復的操作，能夠有效解決荒漠地區灌溉用水問題，既能有效節約合理利用水資源，又能滿足植被生長需要，可以達到良好的生態保護和修復效果，灌溉噴淋系統中的自動控制系統可以根據降雨時的降雨量來對噴淋系統的噴淋量進行自動控制，可以避免在降雨時，噴淋灌溉量不變與降雨量一起對植被進行噴淋，防止植被灌溉過剩導致死亡，而過濾回收系統設置在植被附近，在降雨時可以將多余的水分進行回收，并通過活性炭吸附系統對其進行過濾操作，使得可以進入清水存儲池存儲起來供后續灌溉使用。
本發明與現有技術相比，具有如下的優點和有益效果：
1、本發明，通過設置自動控制系統，隨著降雨時間盛水皿增加的重量越大，擋水板伸入噴淋管身的部分越多，噴淋管身的進水口空間越小，使得噴淋管身的通水量越小，噴淋系統的灌溉量也會變小，最終可以達到降雨時自動減小灌溉量，并且隨著降雨時長的長短，灌溉量減小的程度隨之改變的效果，防止降雨時荒漠的草原林地等植被地區水分過剩，減小灌溉水量的浪費，提高利用率和安全性，保護生態環境；
2、本發明，通過設置有重置機構，彈性伸縮桿頂部與斜桿下方接觸時，斜桿由于工字板和推板的限制作用不能推動彈性伸縮桿繼續向下移動，因此在彈性伸縮桿的橫向移動狀態下，斜桿可以被彈性伸縮桿頂部帶動進行順時針的轉動，斜桿便可帶動轉柱和盛水皿一起進行順時針轉動，盛水皿順時針轉動后便可將內部的水自動排出，從而達到重置的效果；
3、本發明，當彈性伸縮桿頂部的圓柱狀滑動到三角形的最低點時，由于三角形右側的邊長小于左側，因此斜桿會由于盛水皿與口型桿之間彈性元件的彈力而反向轉動撞擊彈性伸縮桿頂部，由于邊長較小，撞擊速度快，振動越快，振動傳遞給盛水皿便會促進盛水皿內水的排出，同時，振動也會傳遞給口型桿和彈性伸縮桿上，使得振動可以清理口型桿鏤空狀和插孔內的沙石塵埃等雜質，彈性伸縮桿頂部多次與斜桿底部的三角形接觸便可產生多次的振動效果；
4、本發明，通過設置有內置機構，彈性伸縮桿頂部的圓柱狀與斜桿下方的三角形進行滑行產生振動時，振動會傳遞給斜桿內部，使得固定桿上的圓板便會產生相對滑動，當圓板向下移動時，促進三角形表面的振動，防止外部雜質的附著，提高滑行效率，防止卡住，當圓板向上移動時，促進斜桿上表面的雜質掉落，減輕斜桿頂部附著雜質的重量，提高運行效率。
（發明人：許議霖;謝林;霍志梁;張漫）
