公布日：2023.11.28
申請日：2023.08.07
分類號：C02F9/00(2023.01)I;B01D29/11(2006.01)I;B01D29/68(2006.01)I;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種印染廢水處理裝置，包括內水罐、外水罐、過濾部件和反沖洗部件，所述內水罐設于外水罐內部，所述外水罐內部和內水罐外部之間設有外儲水空間，所述外水罐頂部的一側設有外排放管，所述外水罐外側還設有與內水罐頂部連通的進水管，所述過濾部件設于內水罐內部，所述反沖洗部件包括反沖洗箱、反沖洗管和反沖洗排放管，所述反沖洗箱設于內水罐底部，所述反沖洗箱與反沖洗管連接，所述反沖洗管連接有氣泵，所述反沖洗排放管設于內水罐上方側邊，該方案能夠對印染廢水中的懸浮物進行清理，且能保持裝置長久運行。
權利要求書

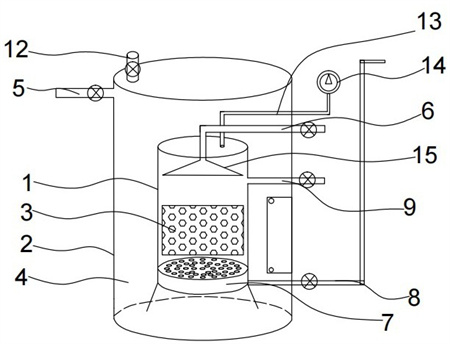

1.一種印染廢水處理裝置，其特征在于：包括內水罐（1）、外水罐（2）、過濾部件（3）和反沖洗部件，所述內水罐（1）設于外水罐（2）內部，所述外水罐（2）內部和內水罐（1）外部之間設有外儲水空間（4），所述外水罐（2）頂部的一側設有外排放管（5），所述外水罐（2）外側還設有與內水罐（1）頂部連通的進水管（6），所述過濾部件（3）設于內水罐（1）內部，所述反沖洗部件包括反沖洗箱（7）、反沖洗管（8）和反沖洗排放管（9），所述反沖洗箱（7）設于內水罐（1）底部，所述反沖洗箱（7）與反沖洗管（8）連接，所述反沖洗管（8）連接有氣泵，所述反沖洗排放管（9）設于內水罐（1）上方側邊。
2.根據權利要求1所述的印染廢水處理裝置，其特征在于：所述反沖洗箱（7）為圓柱形結構，所述反沖洗箱（7）的頂部和底部分別設有反沖洗出水孔（10）和反沖洗進水孔（11）。
3.根據權利要求2所述的印染廢水處理裝置，其特征在于：所述外水罐（2）的頂部設有空氣注入管（12）。
4.根據權利要求3所述的印染廢水處理裝置，其特征在于：所述內水罐（1）的頂部連接有氣壓管（13），所述氣壓管（13）的一側連接有壓力表（14）。
5.根據權利要求4所述的印染廢水處理裝置，其特征在于：所述進水管（6）延伸至內水罐（1）的內側上方并連接有擴散部（15）。
6.根據權利要求5所述的印染廢水處理裝置，其特征在于：所述外排放管（5）還連接有凈化池（16），所述凈化池（16）的側邊設有絮凝劑進料口（17），所述凈化池（16）的底部設有氣泡發生器（18）。
7.根據權利要求6所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的側邊設有加熱器（19）。
8.根據權利要求7所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的內側底部設有桿狀支架（20），所述桿狀支架（20）的頂部向上延伸并連接有支撐板（21），所述支撐板（21）凸出于凈化池（16）上頂面，所述支撐板（21）上設有攪拌電機（22），所述攪拌電機（22）的輸出端向下延伸并連接有攪拌葉（23）。
9.根據權利要求8所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的頂部側邊設有旋轉刮板（24）。
10.根據權利要求1所述的印染廢水處理裝置，其特征在于：所述外水罐（2）的頂部為可拆卸結構。
發明內容
為解決上述問題，本發明提供一種印染廢水處理裝置，包括內水罐、外水罐、過濾部件和反沖洗部件，所述內水罐設于外水罐內部，所述外水罐內部和內水罐外部之間設有外儲水空間，所述外水罐頂部的一側設有外排放管，所述外水罐外側還設有與內水罐頂部連通的進水管，所述過濾部件設于內水罐內部，所述反沖洗部件包括反沖洗箱、反沖洗管和反沖洗排放管，所述反沖洗箱設于內水罐底部，所述反沖洗箱與反沖洗管連接，所述反沖洗管連接有氣泵，所述反沖洗排放管設于內水罐上方側邊。
較佳的，所述反沖洗箱為圓柱形結構，所述反沖洗箱的頂部和底部分別設有反沖洗出水孔和反沖洗進水孔。
較佳的，所述外水罐的頂部設有空氣注入管。
較佳的，所述內水罐的頂部連接有氣壓管，所述氣壓管的一側連接有壓力表。
較佳的，所述進水管延伸至內水罐的內側上方并連接有擴散部。
較佳的，所述外排放管還連接有凈化池，所述凈化池的側邊設有絮凝劑進料口，所述凈化池的底部設有氣泡發生器。
較佳的，所述凈化池的側邊設有加熱器。
較佳的，所述凈化池的內側底部設有桿狀支架，所述桿狀支架的頂部向上延伸并連接有支撐板，所述支撐板凸出于凈化池上頂面，所述支撐板上設有攪拌電機，所述攪拌電機的輸出端向下延伸并連接有攪拌葉。
較佳的，所述凈化池的頂部側邊設有旋轉刮板。
較佳的，所述外水罐的頂部為可拆卸結構。
本發明的優點為：1.本方案設有內水罐和外水罐以及反沖洗裝置，廢水首先經過內水罐中的過濾裝置進行過濾，過濾后的水臨時儲存在外水罐的內部，當內水罐中的過濾裝置發生堵塞后，利用反沖洗裝置將臨時儲存在外水罐中的水反向對過濾裝置進行反向沖洗，從而快速清理過濾裝置，節省整體廢水處理時間。
2.本方案中設有氣壓管和壓力表，能夠快速對內水罐內的堵塞情況進行了解，方便進行及時清理。
3.本方案中設有凈化池，能夠對廢水進行進一步的凈化。
（發明人：吳泓廷）
