公布日：2024.06.07

申請日：2024.05.09

分類號：B01F35/71(2022.01)I;B01F35/00(2022.01)I;B01F27/90(2022.01)I;B01F31/40(2022.01)I;B01F21/10(2022.01)I;C02F1/52(2023.01)I

摘要

本發明公開了一種化工污水處理用加藥裝置，包括罐體，罐體的頂端設置有進料斗，罐體的底端設置有帶有閥門的出料管，罐體的頂端設置有動力件，罐體的內部設置有通過動力件驅動的攪拌軸，攪拌軸上均勻固定連接有攪拌桿；所述攪拌軸以及攪拌桿均為中空結構且二者的內部連通，攪拌軸的頂端與進水接頭轉動連接，進水接頭通過外接泵體泵入污水，攪拌軸上設置有至少一個壓迫件，罐體的內部設置有彈性輔助件，壓迫件與彈性輔助件配合用于加快污水的進入以及藥物的分散；本發明，通過設置的動力件、攪拌軸、壓迫件以及彈性輔助件等的配合使用，一方面能夠加快污水的進入，另一方面能夠產生氣流對藥物吹動，提高污水對藥物的溶解速率。

權利要求書

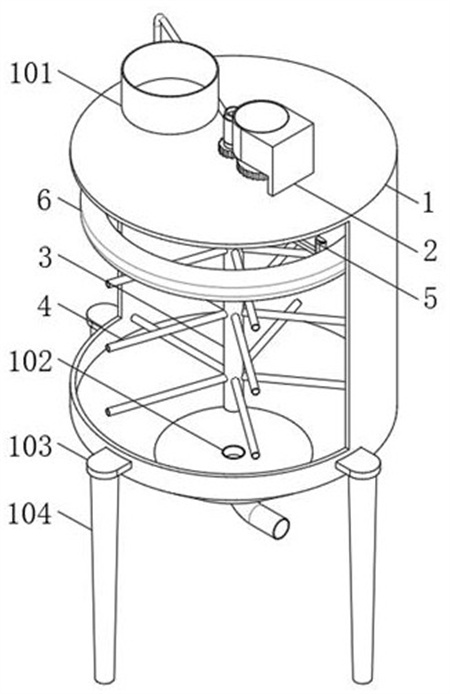

1.一種化工污水處理用加藥裝置，包括罐體（1），罐體（1）的頂端設置有進料斗（101），罐體（1）的底端設置有帶有閥門的出料管（102），罐體（1）的頂端設置有動力件（2），罐體（1）的內部設置有通過動力件（2）驅動的攪拌軸（3），攪拌軸（3）上均勻固定連接有攪拌桿（4）；其特征在于，所述攪拌軸（3）以及攪拌桿（4）均為中空結構且二者的內部連通，攪拌軸（3）的頂端與進水接頭（7）轉動連接，進水接頭（7）通過外接泵體泵入污水，攪拌軸（3）上設置有至少一個壓迫件（5），罐體（1）的內部設置有環狀的彈性輔助件（6），壓迫件（5）位于彈性輔助件（6）的內側并與其抵接，彈性輔助件（6）上具有進氣孔（608）以及出氣管（609），彈性輔助件（6）的內部設置有位于進氣孔（608）與出氣管（609）之間的柔性隔膜（605），通過壓迫件（5）對彈性輔助件（6）施加壓力，使彈性輔助件（6）與壓迫件（5）的抵接處變形；彈性輔助件（6）包括與罐體（1）內壁固定連接的彈性體（601），彈性體（601）為中空結構，彈性體（601）內固定連接有柔性隔板（602），且彈性體（601）的內部通過柔性隔板（602）形成外腔體（603）以及內腔體（604），外腔體（603）的內部以及內腔體（604）的內部均固定連接有柔性隔膜（605）；其中外腔體（603）上分別固定連接有進液管（606）以及出液管（607），進液管（606）以及出液管（607）分布于外腔體（603）內的柔性隔膜（605）兩側，進液管（606）通過導管與進水接頭（7）的內部連通；內腔體（604）上分別形成進氣孔（608）以及固定連接有出氣管（609），進氣孔（608）以及出氣管（609）分布于內腔體（604）內的柔性隔膜（605）兩側；彈性體（601）、柔性隔板（602）以及柔性隔膜（605）均采用橡膠材質制成，彈性體（601）的形狀、外腔體（603）的形狀以及內腔體（604）的形狀均為環形；進料斗（101）的內部設置有藥物分散機構（8）；藥物分散機構（8）包括與進料斗（101）轉動連接的轉軸（801），轉軸（801）的一端均勻固定連接有葉片（802），出液管（607）的管口朝向葉片（802），轉軸（801）的中部形成U形的彎曲部（803），彎曲部（803）與第一連桿（804）上的圓孔轉動連接，第一連桿（804）與篩網（805）鉸接，篩網（805）的底端均勻固定連接有伸縮彈簧（806），每個伸縮彈簧（806）均與對應的墊板（807）固定連接，每個墊板（807）均與進料斗（101）的內壁固定連接；藥物分散機構（8）還包括第二連桿（808），第二連桿（808）上的圓孔與彎曲部（803）轉動連接，第二連桿（808）的底端與撥料塞（809）的頂端鉸接，撥料塞（809）位于進料斗（101）的下料口內并與其滑動配合，撥料塞（809）的底端與伸縮桿（810）的頂端固定連接，伸縮桿（810）的底端與底架（811）的中部固定連接，底架（811）兩端均與進料斗（101）的下料口固定連接。

2.根據權利要求1所述的一種化工污水處理用加藥裝置，其特征在于：壓迫件（5）包括與攪拌軸（3）固定連接的連接架（501），連接架（501）與U形架（502）固定連接，U形架（502）上轉動連接有壓輥（503）。

3.根據權利要求1所述的一種化工污水處理用加藥裝置，其特征在于：所述動力件（2）包括與罐體（1）固定連接的驅動電機（201），驅動電機（201）的輸出軸與主動齒輪（202）固定連接，主動齒輪（202）與從動齒輪（203）嚙合配合，從動齒輪（203）與攪拌軸（3）固定連接。

4.根據權利要求1所述的一種化工污水處理用加藥裝置，其特征在于：所述壓迫件（5）設置有兩個，兩個壓迫件（5）以攪拌軸（3）為中心對稱設置。

5.根據權利要求1所述的一種化工污水處理用加藥裝置，其特征在于：所述罐體（1）的外壁均勻固定連接有支座（103），每個支座（103）上均固定連接有支撐柱（104）。

6.根據權利要求1所述的一種化工污水處理用加藥裝置，其特征在于：所述罐體（1）的內部還設置有擾流機構（9），擾流機構（9）包括固定件以及活動件；固定件包括與罐體（1）內壁固定連接的安裝環（901），安裝環（901）上均勻固定連接有弧形的凸起（902）；活動件設置有多組，活動件包括兩個活動板（903），兩個活動板（903）之間通過短桿（904）固定連接，兩個活動板（903）上的通孔均與位于豎直方向的同一列的攪拌桿（4）滑動配合，其中一個攪拌桿（4）上還固定連接有擋桿（905），擋桿（905）位于兩個活動板（903）之間。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供一種化工污水處理用加藥裝置，有效的解決了將藥物直接加入到污水的內部，這種方式加藥較為方便，但是由于藥物均集中在一定的范圍內，因此藥物溶解在污水中需要較多的時間的問題。

為實現上述目的，本發明提供如下技術方案：一種化工污水處理用加藥裝置，包括罐體，罐體的頂端設置有進料斗，罐體的底端設置有帶有閥門的出料管，罐體的頂端設置有動力件，罐體的內部設置有通過動力件驅動的攪拌軸，攪拌軸上均勻固定連接有攪拌桿；所述攪拌軸以及攪拌桿均為中空結構且二者的內部連通，攪拌軸的頂端與進水接頭轉動連接，進水接頭通過外接泵體泵入污水，攪拌軸上設置有至少一個壓迫件，罐體的內部設置有環狀的彈性輔助件，壓迫件位于彈性輔助件的內側并與其抵接，彈性輔助件上具有進氣孔以及出氣管，彈性輔助件的內部設置有位于進氣孔與出氣管之間的柔性隔膜，通過壓迫件對彈性輔助件施加壓力，使彈性輔助件與壓迫件的抵接處變形。

優選的，壓迫件包括與攪拌軸固定連接的連接架，連接架與U形架固定連接，U形架上轉動連接有壓輥。

優選的，彈性輔助件包括與罐體內壁固定連接的彈性體，彈性體為中空結構，彈性體內固定連接有柔性隔板，且彈性體的內部通過柔性隔板形成外腔體以及內腔體，外腔體的內部以及內腔體的內部均固定連接有柔性隔膜；其中外腔體上分別固定連接有進液管以及出液管，進液管以及出液管分布于外腔體內的柔性隔膜兩側，進液管通過導管與進水接頭的內部連通；內腔體上分別形成進氣孔以及固定連接有出氣管，進氣孔以及出氣管分布于內腔體內的柔性隔膜兩側。

優選的，所述動力件包括與罐體固定連接的驅動電機，驅動電機的輸出軸與主動齒輪固定連接，主動齒輪與從動齒輪嚙合配合，從動齒輪與攪拌軸固定連接。

優選的，所述壓迫件設置有兩個，兩個壓迫件以攪拌軸為中心對稱設置。

優選的，所述彈性體、柔性隔板以及柔性隔膜均采用橡膠材質制成，彈性體的形狀、外腔體的形狀以及內腔體的形狀均為環形。

優選的，所述進料斗的內部設置有藥物分散機構；藥物分散機構包括與進料斗轉動連接的轉軸，轉軸的一端均勻固定連接有葉片，出液管的管口朝向葉片，轉軸的中部形成U形的彎曲部，彎曲部與第一連桿上的圓孔轉動連接，第一連桿與篩網鉸接，篩網的底端均勻固定連接有伸縮彈簧，每個伸縮彈簧均與對應的墊板固定連接，每個墊板均與進料斗的內壁固定連接。

優選的，所述藥物分散機構還包括第二連桿，第二連桿上的圓孔與彎曲部轉動連接，第二連桿的底端與撥料塞的頂端鉸接，撥料塞位于進料斗的下料口內并與其滑動配合，撥料塞的底端與伸縮桿的頂端固定連接，伸縮桿的底端與底架的中部固定連接，底架兩端均與進料斗的下料口固定連接。

優選的，所述罐體的外壁均勻固定連接有支座，每個支座上均固定連接有支撐柱。

優選的，所述罐體的內部還設置有擾流機構，擾流機構包括固定件以及活動件；固定件包括與罐體內壁固定連接的安裝環，安裝環上均勻固定連接有弧形的凸起；活動件設置有多組，活動件包括兩個活動板，兩個活動板之間通過短桿固定連接，兩個活動板上的通孔均與位于豎直方向的同一列的攪拌桿滑動配合，其中一個攪拌桿上還固定連接有擋桿，擋桿位于兩個活動板之間。

與現有技術相比，本發明的有益效果是：

1）在工作中，通過設置的動力件、攪拌軸、壓迫件以及彈性輔助件等的配合使用，能夠在對污水輸送的過程中，通過壓迫件配合彈性輔助件一方面能夠加快污水的進入，另一方面能夠產生氣流對藥物吹動，從而擴大藥物的分散面積，從而提高污水對藥物的溶解速率；

2）在工作中，通過設置的藥物分散機構，能夠通過污水作為動力，在污水進入的過程中，不僅能夠?qū)λ幬镞M(jìn)行振動篩選，降低藥物的顆粒度大小，從而避免藥物成塊狀堆積在一起，另一方面也能隨著污水流速的增加而自動加快藥物的下落；

3）在工作中，通過設置的擾流機構，能夠在攪拌桿轉動的過程中，使得擾流機構內的活動板沿著攪拌桿的軸線方向往復運動，從而對攪拌桿轉動過程中產生的層流現象進行沖擊，進一步加快污水對藥物的溶解速率。

（發明人：肖英杰;曹文心;高均杰）
