公布日：2023.12.05
申請日：2023.10.24
分類號：C02F11/12(2019.01)I
摘要
本發明公開一種污泥干化減量設備，屬于污泥干化減量設備領域，包括儲存箱和設置在儲存箱上的減量機構，所述減量機構包括儲存組件、干化組件和傳輸組件；本發明通過將干化機構通過螺紋桿平移，第一電機帶動第一帶輪，第一皮帶帶動后方的螺紋桿進行轉動，前后兩側的螺紋桿會進行同步轉動，移動套桿會被螺紋桿帶動在裝置內部進行平移，在平移的時候就可以調節干化機構在裝置內部的位置，方便污泥通過出泥管倒入到不同的淤泥盤內部進行干化，提高干化的效率，干化機構在左右平移的時候底部的平衡套桿還會在平衡桿的外部移動，提高平衡桿對干化機構的支撐力，同時在支撐架頂部安裝多個干化機構，可以對污泥進行同步干化，使得裝置工作效率更高。
權利要求書

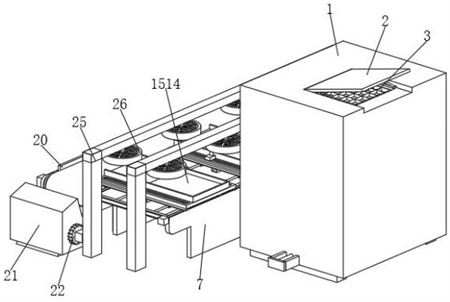

1.一種污泥干化減量設備，包括儲存箱（1）和設置在儲存箱（1）上的減量機構，其特征在于：所述減量機構包括儲存組件、干化組件和傳輸組件；所述儲存組件包括頂板（2）、攔網（3）、防沉底機構、淤泥泵（5）和出泥管（6），所述儲存箱（1）的頂部安裝有頂板（2），所述儲存箱（1）的頂部表面安裝有面積大于頂板（2）的攔網（3），所述儲存箱（1）的底部安裝有兩組相互對稱的防沉底機構，所述儲存箱（1）的底部后方安裝有淤泥泵（5），所述淤泥泵（5）的輸出端連接安裝有出泥管（6）；所述干化組件包括支撐架（7）、第一電機（8）、第一帶輪（9）、第一皮帶（10）、螺紋桿（11）、平衡桿（12）、移動套桿（13）、平衡套桿（14）、干化機構、支撐桿（25）和風機（26），所述儲存箱（1）的后方安裝有支撐架（7），所述支撐架（7）的頂部安裝有第一電機（8），所述第一電機（8）的輸出端安裝有第一帶輪（9），所述第一帶輪（9）之間通過第一皮帶（10）進行傳動，所述第一帶輪（9）的右側連接固定有螺紋桿（11），所述支撐架（7）設置有平行的兩組，兩組所述支撐架（7）之間安裝有與螺紋桿（11）平行的兩組平衡桿（12），所述螺紋桿（11）的外部嚙合有移動套桿（13），所述平衡桿（12）的外部安裝有平衡套桿（14），所述移動套桿（13）的頂部固定安裝有干化機構，所述支撐架（7）的外部安裝有支撐桿（25），所述支撐桿（25）的內側均勻安裝有風機（26）；所述傳輸組件包括后支架（16）、大帶輪（17）、傳送帶（18）、矮板（19）和高板（20），所述支撐架（7）的后方安裝有后支架（16），所述后支架（16）的兩側均安裝有大帶輪（17），所述大帶輪（17）帶動傳送帶（18）進行傳動，所述后支架（16）的前方固定有矮板（19），所述后支架（16）的后方固定安裝有與矮板（19）平行的高板（20）；所述后支架（16）的左側安裝有粉碎槽（21），所述粉碎槽（21）的前方安裝有第一齒輪（22），所述第一齒輪（22）的右側嚙合安裝有第二齒輪（23），所述第一齒輪（22）和第二齒輪（23）的后方均安裝有粉碎輪（24）；所述防沉底機構包括第一液壓桿（401）、前連板（402）、第一轉軸（403）、連接轉軸（404）和后連板（405），所述第一液壓桿（401）的左側安裝有兩組相互交叉的前連板（402），兩組所述前連板（402）的外側端部均安裝有第一轉軸（403），所述前連板（402）的另一端均安裝有連接轉軸（404），所述連接轉軸（404）的另一端安裝有兩組相互交叉的后連板（405），兩組所述后連板（405）之間通過中心軸（406）進行連接，所述中心軸（406）與第一液壓桿（401）相互固定；所述前連板（402）通過第一轉軸（403）與儲存箱（1）之間構成轉動結構，所述后連板（405）通過連接轉軸（404）與前連板（402）之間構成轉動結構，所述后連板（405）通過中心軸（406）與第一液壓桿（401）之間的配合與前連板（402）構成伸縮結構；所述干化機構通過移動套桿（13）和螺紋桿（11）之間的配合與支撐架（7）之間構成平移結構，所述移動套桿（13）與平衡桿（12）之間相互平行，所述干化機構通過平衡桿（12）與螺紋桿（11）之間構成滑動結構；所述干化機構包括移動底板（1501）、第二電機（1502）、第二帶輪（1503）、第二皮帶（1504）、主動齒輪（1505）、從動齒輪（1506）、通槽（1507）、平衡齒輪（1508）、環形齒帶（1509）、L形板（1510）、滑槽（1511）、第二液壓桿（1512）、刮板（1513）和淤泥盤（1514），所述移動底板（1501）的底部安裝有第二電機（1502），所述第二電機（1502）的輸出端安裝有第二帶輪（1503），所述第二帶輪（1503）之間通過第二皮帶（1504）進行驅動，所述第二帶輪（1503）的頂部安裝有主動齒輪（1505），所述主動齒輪（1505）的外側垂直嚙合有從動齒輪（1506），所述從動齒輪（1506）的后側安裝有平衡齒輪（1508），所述從動齒輪（1506）的外部開設有通槽（1507），所述從動齒輪（1506）上下兩側嚙合有環形齒帶（1509），所述環形齒帶（1509）的頂部固定安裝有L形板（1510），所述移動底板（1501）的頂部表面開設有兩組對稱的滑槽（1511），所述L形板（1510）的頂部固定安裝有第二液壓桿（1512），所述第二液壓桿（1512）的右側固定有刮板（1513），所述移動底板（1501）的上方中部安裝有淤泥盤（1514）；所述L形板（1510）通過環形齒帶（1509）和從動齒輪（1506）之間的配合與移動底板（1501）構成平移結構，所述L形板（1510）通過滑槽（1511）與移動底板（1501）之間構成滑動結構；所述刮板（1513）通過第二液壓桿（1512）與移動底板（1501）之間構成升降結構，所述刮板（1513）與淤泥盤（1514）之間的寬度相互吻合。
2.如權利要求1所述的污泥干化減量設備，其特征在于：所述傳送帶（18）通過大帶輪（17）與后支架（16）之間構成傳送結構，所述后支架（16）與矮板（19）之間相互固定，所述矮板（19）的高度低于干化機構的高度，所述高板（20）的高度大于矮板（19）的高度。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
因此，本發明所要解決的技術問題是：現有的污泥干化設備在對污泥進行干化的過程中淤泥干化的數量較少，不方便對多個淤泥盤進行同時干化，干化效率不高。
為解決上述技術問題，本發明提供如下技術方案：一種污泥干化減量設備，包括儲存箱和設置在儲存箱上的減量機構，所述減量機構包括儲存組件、干化組件和傳輸組件；
所述儲存組件包括頂板、攔網、防沉底機構、淤泥泵和出泥管，所述儲存箱的頂部安裝有頂板，所述儲存箱的頂部表面安裝有面積大于頂板的攔網，所述儲存箱的底部安裝有兩組相互對稱的防沉底機構，所述儲存箱的底部后方安裝有淤泥泵，所述淤泥泵的輸出端連接安裝有出泥管。
優選的，所述干化組件包括支撐架、第一電機、第一帶輪、第一皮帶、螺紋桿、平衡桿、移動套桿、平衡套桿、干化機構、支撐桿和風機，所述儲存箱的后方安裝有支撐架，所述支撐架的頂部安裝有第一電機，所述第一電機的輸出端安裝有第一帶輪，所述第一帶輪之間通過第一皮帶進行傳動，所述第一帶輪的右側連接固定有螺紋桿，所述支撐架設置有平行的兩組，兩組所述支撐架之間安裝有與螺紋桿平行的兩組平衡桿，所述螺紋桿的外部嚙合有移動套桿，所述平衡桿的外部安裝有平衡套桿，所述移動套桿的頂部固定安裝有干化機構，所述支撐架的外部安裝有支撐桿，所述支撐桿的內側均勻安裝有風機；
所述傳輸組件包括后支架、大帶輪、傳送帶、矮板和高板，所述支撐架的后方安裝有后支架，所述后支架的兩側均安裝有大帶輪，所述大帶輪帶動傳送帶進行傳動，所述后支架的前方固定有矮板，所述后支架的后方固定安裝有與矮板平行的高板；
所述后支架的左側安裝有粉碎槽，所述粉碎槽的前方安裝有第一齒輪，所述第一齒輪的右側嚙合安裝有第二齒輪，所述第一齒輪和第二齒輪的后方均安裝有粉碎輪。
優選的，所述防沉底機構包括第一液壓桿、前連板、第一轉軸、連接轉軸和后連板，所述第一液壓桿的左側安裝有兩組相互交叉的前連板，兩組所述前連板的外側端部均安裝有第一轉軸，所述前連板的另一端均安裝有連接轉軸，所述連接轉軸的另一端安裝有兩組相互交叉的后連板，兩組所述后連板之間通過中心軸進行連接，所述中心軸與第一液壓桿相互固定。
優選的，所述前連板通過第一轉軸與儲存箱之間構成轉動結構，所述后連板通過連接轉軸與前連板之間構成轉動結構，所述后連板通過中心軸與第一液壓桿之間的配合與前連板構成伸縮結構。
優選的，所述干化機構通過移動套桿和螺紋桿之間的配合與支撐架之間構成平移結構，所述移動套桿與平衡桿之間相互平行，所述干化機構通過平衡桿與螺紋桿之間構成滑動結構。
優選的，所述干化機構包括移動底板、第二電機、第二帶輪、第二皮帶、主動齒輪、從動齒輪、通槽、平衡齒輪、環形齒帶、L形板、滑槽、第二液壓桿、刮板和淤泥盤，所述移動底板的底部安裝有第二電機，所述第二電機的輸出端安裝有第二帶輪，所述第二帶輪之間通過第二皮帶進行驅動，所述第二帶輪的頂部安裝有主動齒輪，所述主動齒輪的外側垂直嚙合有從動齒輪，所述從動齒輪的后側安裝有平衡齒輪，所述從動齒輪的外部開設有通槽，所述從動齒輪上下兩側嚙合有環形齒帶，所述環形齒帶的頂部固定安裝有L形板，所述移動底板的頂部表面開設有兩組對稱的滑槽，所述L形板的頂部固定安裝有第二液壓桿，所述第二液壓桿的右側固定有刮板，所述移動底板的上方中部安裝有淤泥盤。
優選的，所述L形板通過環形齒帶和從動齒輪之間的配合與移動底板構成平移結構，所述L形板通過滑槽與移動底板之間構成滑動結構。
優選的，所述刮板通過第二液壓桿與移動底板之間構成升降結構，所述刮板與淤泥盤之間的寬度相互吻合。
優選的，所述傳送帶通過大帶輪與后支架之間構成傳送結構，所述后支架與矮板之間相互固定，所述矮板的高度低于干化機構的高度，所述高板的高度大于矮板的高度。
本發明具有以下有益效果：
本發明通過設置后連板可以與前連板進行伸縮，后連板會在裝置的內部被帶動進行左右方向的移動，在平移的過程中就能夠?qū)?chǔ)存箱內部的污泥底部進行攪動，避免污泥在儲存箱的內部粘底部導致儲存箱的損壞，第一液壓桿在伸縮的時候帶動中心軸在裝置內部進行平移，中心軸在平移的時候使得后連板通過連接轉軸與前連板進行轉動，因此后連板就會與前連板進行伸縮，對內部污泥進行攪動，前連板在轉動的時候通過第一轉軸與儲存箱進行連接，避免防沉底機構在裝置內部掉落；
本發明通過設置干化機構通過螺紋桿進行平移，第一電機帶動第一帶輪轉動，然后第一帶輪通過第一皮帶帶動后方的螺紋桿進行轉動，因此前后兩側的螺紋桿會進行同步轉動，由于移動套桿與螺紋桿相互嚙合，因此移動套桿會被螺紋桿帶動在裝置內部進行平移，在平移的時候就可以調節干化機構在裝置內部的位置，方便污泥通過出泥管倒入到不同的淤泥盤內部進行干化，提高干化的效率，干化機構在左右平移的時候底部的平衡套桿還會在平衡桿的外部移動，提高平衡桿對干化機構的支撐力，也使得干化機構平移更加穩定，以此方式也能夠在支撐架頂部安裝多個干化機構，可以對污泥進行同步干化，使得裝置工作效率更高；
本發明通過設置淤泥盤對污泥進行干化，第二電機帶動前方的第二帶輪和主動齒輪進行轉動，第二皮帶帶動后方的第二帶輪和主動齒輪進行同步轉動，主動齒輪帶動從動齒輪轉動，從動齒輪帶動外側的環形齒帶進行轉動，使得環形齒帶頂部的L形板在移動底板頂部進行前后方向的平移，方便調節L形板在裝置內部的位置，L形板在平移過程中會在滑槽內部進行滑動，使得L形板移動更加穩定，同時對稱的主動齒輪也使得兩個L形板移動同步，使得污泥鋪平更加均勻就能夠提高干化速度，并且刮板可以通過第二液壓桿調節高度，就能夠在淤泥盤內部鋪平不同厚度的污泥以便于干化，在干化完成之后也可以通過刮板將污泥排出淤泥盤到傳送帶的表面，之后通過傳送帶運輸?shù)椒鬯椴蹆?nèi)部進行粉碎；
本發明通過設置傳送帶將污泥進行傳送，傳送帶能夠通過大帶輪進行轉動就能夠?qū)⒏苫甑谷氲狡浔砻娴挠倌噙M(jìn)行傳送，傳送到粉碎槽內部進行粉碎，同時后支架頂部的矮板的水平高度低于干化機構的水平高度，就能夠確保干化完成的污泥能夠進入到傳送帶的表面，避免污泥掉落導致環境的污染，也能夠避免污泥的損失，同時后支架外側的高板高度高于矮板的高度，就能夠?qū)ξ勰噙M(jìn)行阻擋保護，避免污泥掉出裝置影響對污泥的干化減量。
（發明人：李明;王婧;高偉;蔡寧;楊曄;張偉;徐博;王立春）
