公布日：2023.05.16

申請日：2023.01.10

分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/00(2023.01)I;C02F1/44(2023.01)I;C02F3/12(2023.01)I;B01D29/66(2006.01)I;C02F101/10(2006.01)N;C02F101/

16(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種融合AAO‑MBBR‑大流量微濾‑自清洗過濾的污水處理系統及方法，沿污水流向依次連接設置格柵井、調節池、厭氧池、缺氧池、好氧流化床、大流量微濾器與機械式自清洗過濾器，所述調節池通過設置在內的提升泵與厭氧池的進液端連接，所述厭氧池、缺氧池、好氧流化床依次固定連通，所述好氧流化床的出液端與大流量微濾器的進液端固定連通，所述大流量微濾器的出液端接入機械式自清洗過濾器，經由處理后符合要求的清水自機械式自清洗過濾器的出液端進行排放。本發明融合厭氧‑缺氧‑好氧(AAO)工藝與生物流化床工藝、大流量微濾以及自清洗過濾工藝，無需添加額外藥劑即可提高對污水中磷、氨氮以及固體懸浮物的脫除效率。

權利要求書

1.一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理系統，其特征在于，沿污水流向依次連接設置格柵井、調節池、厭氧池、缺氧池、好氧流化床、大流量微濾器與機械式自清洗過濾器，所述調節池通過設置在內的提升泵與厭氧池的進液端連接，所述厭氧池、缺氧池、好氧流化床依次固定連通，所述好氧流化床的出液端與大流量微濾器的進液端固定連通，所述大流量微濾器的出液端接入機械式自清洗過濾器，經由處理后符合要求的清水自機械式自清洗過濾器的出液端進行排放；所述好氧流化床包括床體、好氧池、沉淀池與鼓風機，所述鼓風機的出風端與好氧池底部曝氣管連接，所述好氧池通過回流管道與缺氧池連接實現硝化液回流，所述沉淀池的出液端與大流量微濾器的進液端連接，沉淀池通過污泥管道與厭氧池連接實現污泥回流；所述大流量微濾器、機械式自清洗過濾器的反沖洗水經由管道回流至調節池。

2.根據權利要求1所述的一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理系統，其特征在于，所述大流量微濾器的兩端分別設置有進液口與出液口，所述大流量微濾器的一側上部設置有沖洗水入口，所述沖洗水入口通過管道與沖洗水泵連接。

3.根據權利要求1所述的一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理系統，其特征在于，所述機械式自清洗過濾器采用纖維束過濾器，在其上設置有反沖洗水出口，所述反沖洗水出口通過管道與調節池連通。

4.一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理方法，其特征在于，包括以下步驟：(1)生活污水自流經格柵井進行預處理，攔截水中的懸浮或漂浮狀態的固體污染物；(2)污水經過格柵井進入調節池，經過調節池將水質水量調節至相對穩定狀態；(3)污水經由調節池內提升泵送至厭氧池，再依次進入缺氧池、好氧流化床的好氧池，污水經由厭氧-缺氧-好氧處理達到40％-55％的除磷效果、65％-76％的氨氮去除率，氨氮在好氧池內通過硝化反應轉化成硝態氮，通過回流管道使得硝化液回流至缺氧池，并控制回流比例，通過反硝化反應轉化成N2釋放到大氣中；(4)好氧流化床內污水進入沉淀池，利用分離生物處理工藝中產生的活性污泥和生物膜，對混合液中的污泥進行濃縮，一部分污泥回流到厭氧池，剩余污泥排出池體外；(5)污水經過沉淀池后進入大流量微濾器，通過大流量微濾器去除細微顆粒，降低BOD5、COD，利用沖洗水泵為沖洗裝置提供高壓、清潔的水源，反沖洗的水排入調節池進行進一步處理，至此固體懸浮物去除率可達86％以上，總磷去除率可達82％以上；(6)大流量微濾器處理后的污水通過纖維束過濾器進一步凈化，將水中細小微粒雜質截留下來，并除去水中有機物質，總磷、固體懸浮物，至此固體懸浮物去除率可達98％以上，總磷去除率可達95％以上。

發明內容

本發明的一個目的是提供一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理系統，本發明融合厭氧-缺氧-好氧(AAO)工藝與生物流化床工藝、大流量微濾以及自清洗過濾工藝，提高污水中磷、氨氮以及固體懸浮物的脫除效率。

為實現上述目的，本發明采用如下技術方案：

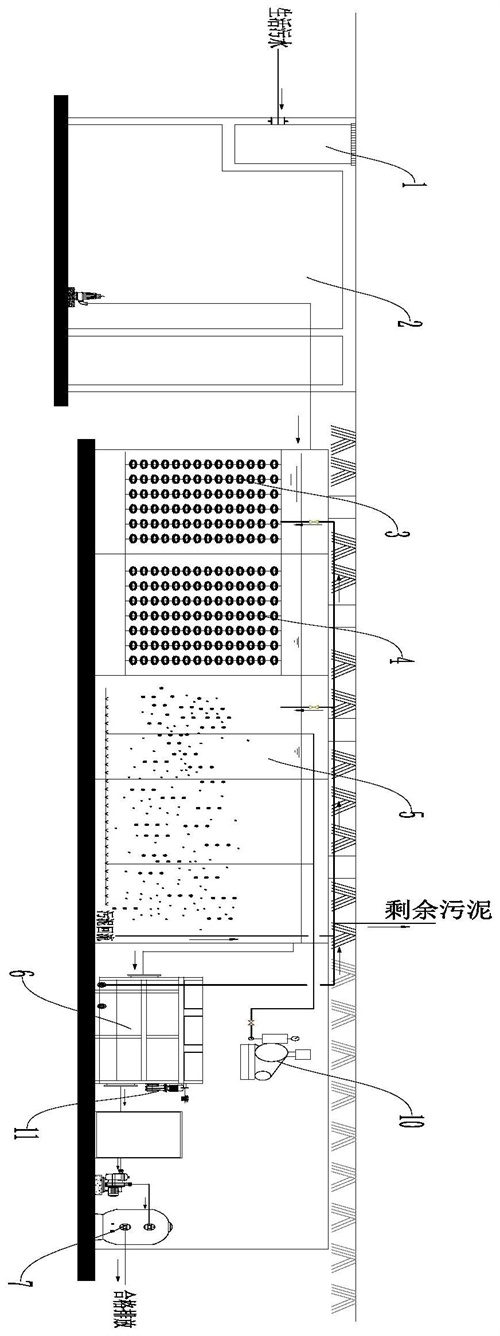

一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理系統，沿污水流向依次連接設置格柵井、調節池、厭氧池、缺氧池、好氧流化床、大流量微濾器與機械式自清洗過濾器，所述調節池通過設置在內的提升泵與厭氧池的進液端連接，所述厭氧池、缺氧池、好氧流化床依次固定連通，所述好氧流化床的出液端與大流量微濾器的進液端固定連通，所述大流量微濾器的出液端接入機械式自清洗過濾器，經由處理后符合要求的清水自機械式自清洗過濾器的出液端進行排放；

所述好氧流化床包括床體、好氧池、沉淀池與鼓風機，所述鼓風機的出風端與好氧池底部曝氣管連接，所述好氧池通過回流管道與缺氧池連接實現硝化液回流，所述沉淀池的出液端與大流量微濾器的進液端連接，沉淀池通過污泥管道與厭氧池連接實現污泥回流；

所述大流量微濾器、機械式自清洗過濾器的反沖洗水經由管道回流至調節池。

進一步地，所述大流量微濾器的兩端分別設置有進液口與出液口，所述大流量微濾器的一側上部設置有沖洗水入口，所述沖洗水入口通過管道與沖洗水泵連接。

進一步地，所述機械式自清洗過濾器采用纖維束過濾器，在其上設置有反沖洗水出口，所述反沖洗水出口通過管道與調節池連通。

本發明的另一目的在于，提供一種融合AAO-MBBR-大流量微濾-自清洗過濾的污水處理方法，包括以下步驟：

(1)生活污水自流經格柵井進行預處理，攔截水中的懸浮或漂浮狀態的固體污染物；

(2)污水經過格柵井進入調節池，經過調節池將水質水量調節至相對穩定狀態；

(3)污水經由調節池內提升泵送至厭氧池，再依次進入缺氧池、好氧流化床的好氧池，污水經由厭氧-缺氧-好氧處理達到40％-55％的除磷效果、65％-76％的氨氮去除率，氨氮在好氧池內通過硝化反應轉化成硝態氮，通過回流管道使得硝化液回流至缺氧池，并控制回流比例，通過反硝化反應轉化成N2釋放到大氣中；

(4)好氧流化床內污水進入沉淀池，利用分離生物處理工藝中產生的活性污泥和生物膜，對混合液中的污泥進行濃縮，一部分污泥回流到厭氧池，剩余污泥排出池體外；

(5)污水經過沉淀池后進入大流量微濾器，通過大流量微濾器去除細微顆粒，降低BOD5、COD，利用沖洗水泵為沖洗裝置提供高壓、清潔的水源，反沖洗的水排入調節池進行進一步處理，至此固體懸浮物去除率可達86％以上，總磷去除率可達82％以上；

(6)大流量微濾器處理后的污水通過纖維束過濾器進一步凈化，將水中細小微粒雜質截留下來，并除去水中有機物質，總磷、固體懸浮物，至此固體懸浮物去除率可達98％以上，總磷去除率可達95％以上。

與現有技術相比，本發明有益效果如下：

脫氮除磷：A/A/O工藝作為基礎的脫氮除磷工藝，對脫氮和除磷的效果相對穩定，污水從調節池泵送到厭氧池，在厭氧條件下聚磷菌獲得能量在好氧條件下自我繁殖同時降解了BOD，通過后期排出的污泥實現除磷效果。正常生長繁殖的微生物可達到10％-30％除磷效果。氨氮在好氧池通過硝化反應轉化成硝態氮，通過消化液的回流到達缺氧池，通過反硝化反應轉化成N2釋放到大氣中；

污水經過沉淀池后進去大流量微濾器，污水中的懸浮物被截留在濾網內，在A/A/O工藝基礎上經由大流量微濾器可去除生化過程中未能去除的顆粒、膠體物質、懸浮固體、濁度、磷、重金屬、細菌、病毒等。除去除細微顆粒外還可進一步降低BOD5、COD，至此固體懸浮物去除率可達86％以上，總磷去除率可達82％以上；

污水再經纖維束過濾器進行過濾，利用束狀軟填料-纖維作為濾元，其濾料直徑可達幾十微米甚至幾微米，微小的濾料直徑，極大的增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會及濾料的吸附能力，從而提高了過濾效率和截污能力，纖維束過濾器能有效地去除水中的懸浮物，同時對水中的細菌、病毒、大分子有機物、膠體、鐵、錳等有明顯的去除作用，具有過濾速度快、精度高、截污容量大、操作方便、運行可靠、不需特殊維護等優點。水中懸浮物的去除率高達98％以上。

本發明融合厭氧-缺氧-好氧(AAO)工藝與生物流化床工藝、大流量微濾以及自清洗過濾工藝，無需添加額外藥劑即可提高對污水中磷、氨氮以及固體懸浮物的脫除效率。

（發明人：郭祖芳;張震;司雨;王璐;王小飛）
