公布日：2023.11.07

申請日：2023.09.06

分類號：C02F1/00(2023.01)I;B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/143(2006.01)I;B01D29/60(2006.01)I

摘要

本發明提供一種工業廢水治理用循環過濾裝置。所述工業廢水治理用循環過濾裝置包括基座，所述基座的頂部設置有處理池，所述處理池的一側設置有過濾罐，所述處理池與所述過濾罐之間通過輸送系統進行連通，所述處理池靠近所述過濾罐的一側設置有控制器，所述過濾罐和所述控制器均設置在所述基座的頂部。本發明提供的工業廢水治理用循環過濾裝置具有先進行預處理再進行過濾、可多次循環過濾、沉淀物再利用、過濾效率較高的優點。

權利要求書

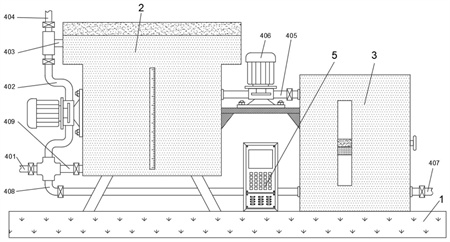

1.一種工業廢水治理用循環過濾裝置，其特征在于，包括：基座(1)，所述基座(1)的頂部設置有處理池(2)，所述處理池(2)的一側設置有過濾罐(3)，所述處理池(2)與所述過濾罐(3)之間通過輸送系統(4)進行連通，所述處理池(2)靠近所述過濾罐(3)的一側設置有控制器(5)，所述過濾罐(3)和所述控制器(5)均設置在所述基座(1)的頂部。

2.根據權利要求1所述的工業廢水治理用循環過濾裝置，其特征在于，所述處理池(2)包括設置在所述基座(1)頂部的池體(201)，所述池體(201)的頂部設置有密封蓋(202)，所述池體(201)內設置有濾網(203)，所述濾網(203)上設置有多個螺栓(204)，且所述螺栓(204)與所述池體(201)相連接。

3.根據權利要求2所述的工業廢水治理用循環過濾裝置，其特征在于，所述過濾罐(3)包括設置在所述池體(201)一側的所述罐體(301)，所述罐體(301)內開設有過濾腔(302)和多個緩沖腔(303)，且所述過濾腔(302)與所述緩沖腔(303)相連通，所述過濾腔(302)內設置有濾板(304)，所述濾板(304)上開設有多個濾孔(305)，所述罐體(301)靠近所述池體(201)的一側開設有安裝槽(306)，所述濾板(304)靠近所述安裝槽(306)的一側固定安裝有限位塊(307)，所述安裝槽(306)內設置有固定板(308)，且所述固定板(308)與所述限位塊(307)相卡接，所述固定板(308)上設置有多個螺釘(309)，且所述螺釘(309)與所述安裝槽(306)的內壁螺紋連接，所述安裝槽(306)遠離所述濾板(304)的一側設置有塞板(310)，所述濾板(304)的上方設置有調節板(311)，且所述調節板(311)上開設有多個所述濾孔(305)，所述罐體(301)遠離所述安裝槽(306)的一側開設有插槽(312)，所述插槽(312)內設置有電動推桿(313)，所述電動推桿(313)上套設有放置筒(314)，且所述電動推桿(313)與所述調節板(311)轉動連接，所述放置筒(314)位于螺紋安裝在所述插槽(312)內。

4.根據權利要求3所述的工業廢水治理用循環過濾裝置，其特征在于，所述輸送系統(4)包括設置在所述處理池(2)遠離所述過濾罐(3)一側的進水管(401)，所述進水管(401)的出水端上設置有四通管，所述四通管的上方設置有連接管(402)，所述連接管(402)的出水端設置有三通管，所述三通管側端和頂端分別設置有送水管(403)和添料管(404)，所述處理池(2)與所述過濾罐(3)之間設置有輸水管(405)，所述輸水管(405)和所述連接管(402)上分別設置有水泵(406)，所述罐體(301)遠離所述池體(201)的一側設置有排水管(407)，所述罐體(301)遠離所述排水管(407)的一側設置有回流管(408)，且所述回流管(408)與所述四通管的底端相連接，所述池體(201)遠離所述罐體(301)的一側設置有排污管(409)，且所述排污管(409)與所述四通管遠離所述進水管(401)的一端相連接。

5.根據權利要求3所述的工業廢水治理用循環過濾裝置，其特征在于，所述池體(201)上設置有刻度標，所述罐體(301)上設置可視窗，且所述可視窗與所述過濾腔(302)相連通。

6.根據權利要求3所述的工業廢水治理用循環過濾裝置，其特征在于，所述濾板(304)和所述固定板(308)上分別設置有凸塊，所述濾板(304)通過所述凸塊安裝在所述過濾腔(302)內，所述限位塊(307)與所述固定板(308)通過所述凸塊相卡接。

7.根據權利要求3所述的工業廢水治理用循環過濾裝置，其特征在于，所述電動推桿(313)通過連接塊與所述調節板(311)實現轉動連接，所述連接塊內設置有軸承，且所述軸承套設在所述電動推桿(313)的輸出端上。

8.根據權利要求3所述的工業廢水治理用循環過濾裝置，其特征在于，所述放置筒(314)內設置有密封圈，所述密封圈套設在所述電動推桿(313)上，所述罐體(301)的一側設置有擰塊，所述擰塊與所述放置筒(314)遠離所述調節板(311)的一側固定連接。

9.根據權利要求4所述的工業廢水治理用循環過濾裝置，其特征在于，所述輸送系統(4)內除所述送水管(403)外的各個管道上靠近出水端分別設置有閥門。

10.根據權利要求9所述的工業廢水治理用循環過濾裝置，其特征在于，所述電動推桿(313)、兩個水泵(406)和多個閥門均由所述控制器(5)進行控制。

發明內容

本發明解決的技術問題是提供一種具有先進行預處理再進行過濾、可多次循環過濾、沉淀物再利用、過濾效率較高的工業廢水治理用循環過濾裝置。

為達到上述目的，本發明的技術方案具體是這樣實現的：

本發明的提供了一種工業廢水治理用循環過濾裝置，包括：基座，所述基座的頂部設置有處理池，所述處理池的一側設置有過濾罐，所述處理池與所述過濾罐之間通過輸送系統進行連通，所述處理池靠近所述過濾罐的一側設置有控制器，所述過濾罐和所述控制器均設置在所述基座的頂部。

作為本發明進一步的方案，所述處理池包括設置在所述基座頂部的池體，所述池體的頂部設置有密封蓋，所述池體內設置有濾網，所述濾網上設置有多個螺栓，且所述螺栓與所述池體相連接。

作為本發明進一步的方案，所述過濾罐包括設置在所述池體一側的所述罐體，所述罐體內開設有過濾腔和多個緩沖腔，且所述過濾腔與所述緩沖腔相連通，所述過濾腔內設置有濾板，所述濾板上開設有多個濾孔，所述罐體靠近所述池體的一側開設有安裝槽，所述濾板靠近所述安裝槽的一側固定安裝有限位塊，所述安裝槽內設置有固定板，且所述固定板與所述限位塊相卡接，所述固定板上設置有多個螺釘，且所述螺釘與所述安裝槽的內壁螺紋連接，所述安裝槽遠離所述濾板的一側設置有塞板，所述濾板的上方設置有調節板，且所述調節板上開設有多個所述濾孔，所述罐體遠離所述安裝槽的一側開設有插槽，所述插槽內設置有電動推桿，所述電動推桿上套設有放置筒，且所述電動推桿與所述調節板轉動連接，所述放置筒位于螺紋安裝在所述插槽內。

作為本發明進一步的方案，所述輸送系統包括設置在所述處理池遠離所述過濾罐一側的進水管，所述進水管的出水端上設置有四通管，所述四通管的上方設置有連接管，所述連接管的出水端設置有三通管，所述三通管側端和頂端分別設置有送水管和添料管，所述處理池與所述過濾罐之間設置有輸水管，所述輸水管和所述連接管上分別設置有水泵，所述罐體遠離所述池體的一側設置有排水管，所述罐體遠離所述排水管的一側設置有回流管，且所述回流管與所述四通管的底端相連接，所述池體遠離所述罐體的一側設置有排污管，且所述排污管與所述四通管遠離所述進水管的一端相連接。

作為本發明進一步的方案，所述池體上設置有刻度標，所述罐體上設置可視窗，且所述可視窗與所述過濾腔相連通。

作為本發明進一步的方案，所述濾板和所述固定板上分別設置有凸塊，所述濾板通過所述凸塊安裝在所述過濾腔內，所述限位塊與所述固定板通過所述凸塊相卡接。

作為本發明進一步的方案，所述電動推桿通過連接塊與所述調節板實現轉動連接，所述連接塊內設置有軸承，且所述軸承套設在所述電動推桿的輸出端上。

作為本發明進一步的方案，所述放置筒內設置有密封圈，所述密封圈套設在所述電動推桿上，所述罐體的一側設置有擰塊，所述擰塊與所述放置筒遠離所述調節板的一側固定連接。

作為本發明進一步的方案，所述輸送系統內除所述送水管外的各個管道上靠近出水端分別設置有閥門。

作為本發明進一步的方案，所述電動推桿、兩個水泵和多個閥門均由所述控制器進行控制。

本發明提供了一種工業廢水治理用循環過濾裝置，有益效果在于：通過在裝置中設置所述處理池能夠將排出的工業廢水進行預處理，有利于提升廢水在進行過濾時的清潔度，降低清潔所述濾板以及所述調節板的頻率，并且預處理中的沉淀過程有利于將廢水中的顆粒物進行沉淀后再次利用，通過設置所述過濾罐并在所述罐體中設置所述濾板與所述調節板對所述濾孔孔徑大小進行調節，能夠有效提升過濾效果，同時通過設置所述安裝槽和插槽能夠便于將所述濾板以及所述調節板進行更換，通過設置所述輸送系統能夠將工業廢水和處理過濾后的過濾水根據需要輸送到不同的地方，有助于形成廢水的過濾循環，通過在所述池體上設置所述刻度標能夠便于隨時對所述池體的情況進行監測，并且通過所述可視窗能夠對所述過濾腔內的廢水過濾情況以及所述濾板和所述調節板的磨損及清潔程度進行及時查看，避免影響過濾效果及效率，通過在所述濾板和所述固定板上設置所述凸塊能夠將所述濾板在所述過濾腔內進行卡接固定，同時也便于更換，通過設置所述連接塊將所述調節板與所述電動推桿進行連接，并設置所述軸承實現二者之間的轉動，有利于在將所述調節板滑動插入所述過濾腔內的同時，還能夠將所述放置筒與所述插槽進行螺紋連接，進而將所述調節板固定在所述罐體內，通過在所述放置筒內設置所述密封圈能夠將所述電動推桿的外側與所述放置筒的內壁進行密封，避免所述調節板的進行廢水過濾時，廢水滲入到所述放置筒內，進而影響所述電動推桿的使用壽命，并且通過設置所述擰塊便于從所述插槽內將所述放置筒擰出，通過在所述輸送系統內的多個管道上分別設置所述閥門，能夠增加對工業廢水循環處理過濾過程的控制，有利于提升工業廢水過濾的效率，通過利用所述控制器對裝置內各環節進行控制，能夠提升控制的精準性，同時，能夠增加操作人員對裝置管理的便利性。

（發明人：李東;張松鶴;余國山）
