公布日：2024.04.09
申請日：2024.01.30
分類號：C02F1/00(2023.01)I
摘要
本發明公開了一種一體化污水處理裝置及其工藝，包括：污水處理罐以及罐蓋；進水閥，所述進水閥安裝在所述污水處理罐的進水口處；擺動撒藥機構，位于所述罐蓋的頂部并延伸至所述罐蓋的內部。本發明通過設置擺動撒藥機構，使得藥劑可以進行圓周散入污水處理罐內部污水中，當轉動環進行圓周轉動的同時由于錐齒條固定不動，從而第一錐齒輪與錐齒條接觸時，通過錐齒條驅動第一錐齒輪帶動蝸桿進行轉動，從而驅動蝸輪通過轉動軸帶動轉動座進行自轉，使得導流殼能夠進行局部傾斜，以此使得導流殼進行圓周轉動的同時能夠進行擺動，從而擴大了導流殼加藥的范圍，以此提高了污水與藥劑混合的效果。
權利要求書

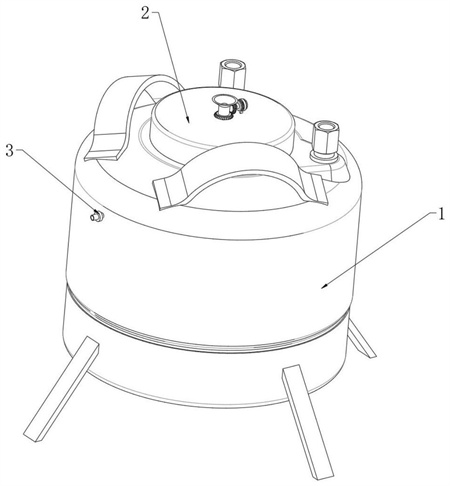

1.一種一體化污水處理工藝，其特征在于，采用的一體化污水處理裝置包括：污水處理罐（1）以及罐蓋（2）；進水閥（3），所述進水閥（3）安裝在所述污水處理罐（1）的進水口處；擺動撒藥機構，位于所述罐蓋（2）的頂部并延伸至所述罐蓋（2）的內部，用于對所述污水處理罐（1）內部污水不同深度進行散藥，所述擺動撒藥機構包括轉動連接在所述罐蓋（2）內側的轉動環（5），所述轉動環（5）的兩側固定連接有第一固定座（14），所述第一固定座（14）的內側轉動連接有轉動軸（22），所述轉動軸（22）的外壁固定連接有轉動座（11），所述轉動座（11）的內側滑動連接有活動座（15），所述活動座（15）的一端設置有用于對所述活動座（15）位置進行調節的微調輔助器；托底座（38），所述托底座（38）固定連接在所述活動座（15）一端的托底座（38），所述托底座（38）的一側設置有導流殼（10），所述導流殼（10）的外壁設置有用于對所述導流殼（10）位置進行調節循環牽引器；所述擺動撒藥機構還包括轉動連接在所述罐蓋（2）頂部的進料斗（4），所述進料斗（4）的外壁固定連接有第二錐齒輪（8），所述罐蓋（2）的頂部安裝有驅動電機（6），所述驅動電機（6）的輸出端連接有與所述第二錐齒輪（8）相嚙合的第三錐齒輪（7），所述進料斗（4）的底部貫穿至所述轉動環（5）的下方固定連接有軟管（9），所述軟管（9）的一端貫穿至所述轉動座（11）的外部與所述導流殼（10）的進料口處連接，所述轉動軸（22）的外壁固定連接有蝸輪（31），所述轉動環（5）的底部固定連接有第二固定座（27），所述第二固定座（27）的內側轉動連接有與所述蝸輪（31）相嚙合的蝸桿（28），所述蝸桿（28）的外壁固定連接有第一錐齒輪（30），所述罐蓋（2）的內側固定連接有與所述第一錐齒輪（30）相嚙合的錐齒條（29），所述軟管（9）的外壁設置有用于輔助所述軟管（9）進行搖晃的搖晃輔助組件與用于對所述軟管（9）進行限位的限制組件；所述微調輔助器包括固定連接在所述第一固定座（14）兩側外壁的立架（20），所述立架（20）的一端固定連接有第一大直齒輪（23），所述轉動座（11）的兩側轉動連接有收卷軸（43），所述收卷軸（43）的外壁固定連接有與所述第一大直齒輪（23）相嚙合的小直齒輪（24），所述收卷軸（43）的外壁收卷有牽引繩（46），所述牽引繩（46）的一端與所述活動座（15）固定連接，所述轉動座（11）的兩側固定連接有固定架（44），所述固定架（44）的內側轉動連接有兩個輔助輪（45），且兩個所述輔助輪（45）分別位于所述牽引繩（46）的外壁，所述活動座（15）的內側固定連接有輔助彈簧（49），所述輔助彈簧（49）的一端與所述轉動座（11）固定連接；所述限制組件包括固定連接在所述活動座（15）一側的輔助架（19），所述輔助架（19）的內側固定連接有限制桿（13），且所述限制桿（13）位于所述軟管（9）的外壁；所述調節循環牽引器包括固定連接在所述導流殼（10）兩側外壁的轉軸（40），所述轉軸（40）的一端貫穿至所述托底座（38）的外壁并與所述托底座（38）轉動連接，所述轉軸（40）的外壁固定連接有第二大直齒輪（41），所述轉軸（40）的內側與所述托底座（38）之間安裝有扭力彈簧（42），所述活動座（15）的內側滑動連接有直齒條（39），且所述直齒條（39）與所述第二大直齒輪（41）相嚙合，所述直齒條（39）的一端貫穿至所述活動座（15）的外壁固定連接有半球塊（50），所述半球塊（50）的一側固定連接有第三連接彈簧（51），且所述第三連接彈簧（51）的一端與所述活動座（15）固定連接；所述調節循環牽引器還包括滑動連接在所述第二固定座（27）內側的兩個滑動桿（17），所述滑動桿（17）的一端固定連接有動力桿（16），所述動力桿（16）的一端貫穿至所述轉動軸（22）的內部并與所述轉動軸（22）轉動連接，所述轉動軸（22）的內側滑動連接有牽引桿（18），且所述牽引桿（18）貼合在所述動力桿（16）的外壁，所述轉動軸（22）與所述牽引桿（18）之間安裝有第四連接彈簧（53），所述活動座（15）的內側固定連接有T形座（48），所述T形座（48）的內側滑動連接有T形連桿（47），所述T形連桿（47）的一端貫穿至所述牽引桿（18）的外部并與所述牽引桿（18）滑動連接，所述T形連桿（47）的內側固定連接有斜推板（21），且所述斜推板（21）貼合在所述半球塊（50）上，所述滑動桿（17）的頂部固定連接有輔助柱（34），兩個所述滑動桿（17）之間安裝有第一連接彈簧（35），所述第二固定座（27）的內側滑動連接有導向桿（36），所述導向桿（36）的一端貫穿至所述第二固定座（27）的外部固定連接有斜推桿（26），所述導向桿（36）與所述第二固定座（27）之間安裝有第二連接彈簧（37），所述斜推桿（26）的一側固定連接有球形桿（32），所述罐蓋（2）的內側固定連接有動力環（25），所述動力環（25）的內側開設有多個V形槽（33），且所述球形桿（32）初始位于其中一個所述V形槽（33）之間；所述搖晃輔助組件還包括固定連接在所述滑動桿（17）外壁的遙桿（12），且所述遙桿（12）的內側與所述軟管（9）固定連接；包括以下步驟：S1、當需要對所述污水處理罐（1）內部污水進行添加藥劑混合時，將藥劑倒入所述進料斗（4）中，隨后通過所述軟管（9）導入到所述導流殼（10），通過所述導流殼（10）導入到污水中，通過控制器控制所述驅動電機（6）進行正反轉動，當所述驅動電機（6）帶動所述第三錐齒輪（7）旋轉時，驅動所述第二錐齒輪（8）通過所述進料斗（4）、所述轉動座（11）帶動所述導流殼（10）進行圓周轉動，使得藥劑進行圓周散入所述污水處理罐（1）內部污水中，當所述轉動環（5）進行圓周轉動的同時由于所述錐齒條（29）固定不動，從而所述第一錐齒輪（30）與所述錐齒條（29）接觸時，通過所述錐齒條（29）驅動所述第一錐齒輪（30）帶動所述蝸桿（28）進行轉動，從而驅動所述蝸輪（31）通過所述轉動軸（22）帶動所述轉動座（11）進行自轉，使得所述導流殼（10）能夠進行局部傾斜，以此使得所述導流殼（10）進行圓周轉動的同時能夠進行擺動，從而擴大了所述導流殼（10）加藥的范圍，以此提高了污水與藥劑混合的效果；當所述導流殼（10）旋轉九十度后，控制器控制所述驅動電機（6）輸出端驅動所述第三錐齒輪（7）進行反轉，從而驅動所述導流殼（10）進行復位；當藥劑進入到污水中的同時多個動力電機（52）同時啟動，從而驅動攪拌桿（54）對所述污水處理罐（1）內部的污水與藥劑進行攪拌處理；S2、當所述蝸輪（31）通過所述轉動軸（22）帶動所述轉動座（11）進行轉動時，由于所述第一大直齒輪（23）固定不動，從而驅動所述小直齒輪（24）帶動所述收卷軸（43）進行自轉，對所述牽引繩（46）進行釋放，使得所述活動座（15）在所述輔助彈簧（49）的作用下帶動所述導流殼（10）進行移動，使得所述導流殼（10）在進行擺動的同時能夠調節所述導流殼（10）移動的深度，進而提高了藥劑散入到污水中的范圍，以此進一步提高藥劑與污水混合效率；S3、當所述轉動環（5）進行圓周轉動的同時帶動所述球形桿（32）進行同步轉動，當所述球形桿（32）一端球面與所述V形槽（33）內側斜面接觸時，當所述球形桿（32）從所述V形槽（33）底部移動到高處時，在所述V形槽（33）內側斜面接觸下推動所述球形桿（32）帶動所述斜推桿（26）向所述第二固定座（27）方向進行移動，使得兩個所述輔助柱（34）在所述斜推桿（26）內側斜面的作用下推動所述牽引桿（18）帶動所述T形連桿（47）向所述轉動軸（22）方向移動，進而通過所述斜推板（21）內側斜面的作用下推動所述半球塊（50）帶動所述直齒條（39）向所述轉軸（40）方向移動，當所述球形桿（32）與所述V形槽（33）分離時，所述直齒條（39）驅動所述第二大直齒輪（41）帶動所述導流殼（10）旋轉九十度，使得所述扭力彈簧（42）進行扭曲，使得所述導流殼（10）能夠進行擺動，當進入到所述軟管（9）內部的是粉末狀的藥劑時，將粉末狀態的藥劑從所述導流殼（10）內部甩出，進而避免粉末過多的堆積在所述導流殼（10）內部，以此提高了藥劑散出的效果，同時通過所述導流殼（10）的往復擺動提高藥劑局部散出的范圍，進而提高了藥劑與污水混合效率；S4、當所述球形桿（32）沿著所述V形槽（33）移動時，從而能夠推動所述球形桿（32）進行往復移動，進而使得所述滑動桿（17）帶動所述遙桿（12）進行往返移動，使得所述遙桿（12）能夠拉動所述軟管（9）進行搖晃，當粉末狀態的藥劑進入到所述軟管（9）內部，通過所述遙桿（12）帶動所述軟管（9）進行搖晃輔助粉末狀態的藥劑進行下料；S5、當所述活動座（15）逐步向遠離所述第一固定座（14）方向進行移動時，通過所述輔助架（19）帶動所述限制桿（13）進行，從而減小對所述軟管（9）進行拉扯，使得所述軟管（9）能夠隨著所述導流殼（10）移動拉長，通過所述限制桿（13）對所述軟管（9）進行限制，避免所述軟管（9）在設備內部無序擺動造成纏繞，進而提高了裝置整體的實用性。
2.根據權利要求1所述的一種一體化污水處理工藝，其特征在于，所述滑動桿（17）的底部固定連接有限位塊，所述第二固定座（27）的內側開設有與所述限位塊相匹配的限位滑槽，所述滑動桿（17）通過底部固定連接的限位塊與所述第二固定座（27）滑動連接。
3.根據權利要求2所述的一種一體化污水處理工藝，其特征在于，所述斜推桿（26）的內側設置有斜面，所述輔助柱（34）初始抵在所述斜推桿（26）內側斜面上。
發明內容
本發明的目的在于：為了解決藥劑與污水混合效率低的問題，提供一種一體化污水處理裝置及其工藝。
為實現上述目的，本發明提供如下技術方案：一種一體化污水處理裝置，包括：污水處理罐以及罐蓋；進水閥，所述進水閥安裝在所述污水處理罐的進水口處；擺動撒藥機構，位于所述罐蓋的頂部并延伸至所述罐蓋的內部，用于對所述污水處理罐內部污水不同深度進行散藥，所述擺動撒藥機構包括轉動連接在所述罐蓋內側的轉動環，所述轉動環的兩側固定連接有第一固定座，所述第一固定座的內側轉動連接有轉動軸，所述轉動軸的外壁固定連接有轉動座，所述轉動座的內側滑動連接有活動座，所述活動座的一端設置有用于對所述活動座位置進行調節的微調輔助器；托底座，所述托底座固定連接在所述活動座一端的托底座，所述托底座的一側設置有導流殼，所述導流殼的外壁設置有用于對所述導流殼位置進行調節循環牽引器。
作為本發明再進一步的方案：所述擺動撒藥機構還包括轉動連接在所述罐蓋頂部的進料斗，所述進料斗的外壁固定連接有第二錐齒輪，所述罐蓋的頂部安裝有驅動電機，所述驅動電機的輸出端連接有與所述第二錐齒輪相嚙合的第三錐齒輪，所述進料斗的底部貫穿至所述轉動環的下方固定連接有軟管，所述軟管的一端貫穿至所述轉動座的外部與所述導流殼的進料口處連接，所述轉動軸的外壁固定連接有蝸輪，所述轉動環的底部固定連接有第二固定座，所述第二固定座的內側轉動連接有與所述蝸輪相嚙合的蝸桿，所述蝸桿的外壁固定連接有第一錐齒輪，所述罐蓋的內側固定連接有與所述第一錐齒輪相嚙合的錐齒條，所述軟管的外壁設置有用于輔助所述軟管進行搖晃的搖晃輔助組件與用于對所述軟管進行限位的限制組件。
作為本發明再進一步的方案：所述微調輔助器包括固定連接在所述第一固定座兩側外壁的立架，所述立架的一端固定連接有第一大直齒輪，所述轉動座的兩側轉動連接有收卷軸，所述收卷軸的外壁固定連接有與所述第一大直齒輪相嚙合的小直齒輪，所述收卷軸的外壁收卷有牽引繩，所述牽引繩的一端與所述活動座固定連接，所述轉動座的兩側固定連接有固定架，所述固定架的內側轉動連接有兩個輔助輪，且兩個所述輔助輪分別位于所述牽引繩的外壁，所述活動座的內側固定連接有輔助彈簧，所述輔助彈簧的一端與所述轉動座固定連接。
作為本發明再進一步的方案：所述限制組件包括固定連接在所述活動座一側的輔助架，所述輔助架的內側固定連接有限制桿，且所述限制桿位于所述軟管的外壁。
作為本發明再進一步的方案：所述調節循環牽引器包括固定連接在所述導流殼兩側外壁的轉軸，所述轉軸的一端貫穿至所述托底座的外壁并與所述托底座轉動連接，所述轉軸的外壁固定連接有第二大直齒輪，所述轉軸的內側與所述托底座之間安裝有扭力彈簧，所述活動座的內側滑動連接有直齒條，且所述直齒條與所述第二大直齒輪相嚙合，所述直齒條的一端貫穿至所述活動座的外壁固定連接有半球塊，所述半球塊的一側固定連接有第三連接彈簧，且所述第三連接彈簧的一端與所述活動座固定連接。
作為本發明再進一步的方案：所述調節循環牽引器還包括滑動連接在所述第二固定座內側的兩個滑動桿，所述滑動桿的一端固定連接有動力桿，所述動力桿的一端貫穿至所述轉動軸的內部并與所述轉動軸轉動連接，所述轉動軸的內側滑動連接有牽引桿，且所述牽引桿貼合在所述動力桿的外壁，所述轉動軸與所述牽引桿之間安裝有第四連接彈簧，所述活動座的內側固定連接有T形座，所述T形座的內側滑動連接有T形連桿，所述T形連桿的一端貫穿至所述牽引桿的外部并與所述牽引桿滑動連接，所述T形連桿的內側固定連接有斜推板，且所述斜推板貼合在所述半球塊上，所述滑動桿的頂部固定連接有輔助柱，兩個所述滑動桿之間安裝有第一連接彈簧，所述第二固定座的內側滑動連接有導向桿，所述導向桿的一端貫穿至所述第二固定座的外部固定連接有斜推桿，所述導向桿與所述第二固定座之間安裝有第二連接彈簧，所述斜推桿的一側固定連接有球形桿，所述罐蓋的內側固定連接有動力環，所述動力環的內側開設有多個V形槽，且所述球形桿初始位于其中一個所述V形槽之間。
作為本發明再進一步的方案：所述搖晃輔助組件還包括固定連接在所述滑動桿外壁的遙桿，且所述遙桿的內側與所述軟管固定連接。
作為本發明再進一步的方案：所述滑動桿的底部固定連接有限位塊，所述第二固定座的內側開設有與所述限位塊相匹配的限位滑槽，所述滑動桿通過底部固定連接的限位塊與所述第二固定座滑動連接。
作為本發明再進一步的方案：所述斜推桿的內側設置有斜面，所述輔助柱初始抵在所述斜推桿內側斜面上。
本發明還公開了一種一體化污水處理工藝，采用上述一種一體化污水處理裝置，包括以下步驟：
S1、當需要對所述污水處理罐內部污水進行添加藥劑混合時，可以將藥劑倒入所述進料斗中，隨后通過所述軟管導入到所述導流殼，通過所述導流殼導入到污水中，通過控制器控制所述驅動電機進行正反轉動，當所述驅動電機帶動所述第三錐齒輪旋轉時，驅動所述第二錐齒輪通過所述進料斗、所述轉動座帶動所述導流殼進行圓周轉動，使得藥劑可以進行圓周散入所述污水處理罐內部污水中，當所述轉動環進行圓周轉動的同時由于所述錐齒條固定不動，從而所述第一錐齒輪與所述錐齒條接觸時，通過所述錐齒條驅動所述第一錐齒輪帶動所述蝸桿進行轉動，從而驅動所述蝸輪通過所述轉動軸帶動所述轉動座進行自轉，使得所述導流殼能夠進行局部傾斜，以此使得所述導流殼進行圓周轉動的同時能夠進行擺動，從而擴大了所述導流殼加藥的范圍，以此提高了污水與藥劑混合的效果；
當所述導流殼旋轉九十度后，控制器控制所述驅動電機輸出端驅動所述第三錐齒輪進行反轉，從而驅動所述導流殼進行復位；
當藥劑進入到污水中的同時多個所述動力電機同時啟動，從而驅動所述攪拌桿對所述污水處理罐內部的污水與藥劑進行攪拌處理；
S2、當所述蝸輪通過所述轉動軸帶動所述轉動座進行轉動時，由于所述第一大直齒輪固定不動，從而驅動所述小直齒輪帶動所述收卷軸進行自轉，對所述牽引繩進行釋放，使得所述活動座在所述輔助彈簧的作用下帶動所述導流殼進行移動，使得所述導流殼在進行擺動的同時能夠調節所述導流殼移動的深度，進而提高了藥劑散入到污水中的范圍，以此進一步提高藥劑與污水混合效率；
S3、當所述轉動環進行圓周轉動的同時帶動所述球形桿進行同步轉動，當所述球形桿一端球面與所述V形槽內側斜面接觸時，當所述球形桿從所述V形槽底部移動到高處時，在所述V形槽內側斜面接觸下推動所述球形桿帶動所述斜推桿向所述第二固定座方向進行移動，使得兩個所述輔助柱在所述斜推桿內側斜面的作用下推動所述牽引桿帶動所述T形連桿向所述轉動軸方向移動，進而通過所述斜推板內側斜面的作用下推動所述半球塊帶動所述直齒條向所述轉軸方向移動，當所述球形桿與所述V形槽分離時，所述直齒條驅動所述第二大直齒輪帶動所述導流殼旋轉九十度，使得所述扭力彈簧進行扭曲，使得所述導流殼能夠進行擺動，當進入到所述軟管內部的是粉末狀的藥劑時，可以將粉末狀態的藥劑從所述導流殼內部甩出，進而避免粉末過多的堆積在所述導流殼內部，以此提高了藥劑散出的效果，同時通過所述導流殼的往復擺動可以提高藥劑局部散出的范圍，進而提高了藥劑與污水混合效率；
S4、當所述球形桿沿著所述V形槽移動時，從而能夠推動所述球形桿進行往復移動，進而使得所述滑動桿帶動所述遙桿進行往返移動，使得所述遙桿能夠拉動所述軟管進行搖晃，當粉末狀態的藥劑進入到所述軟管內部，可以通過所述遙桿帶動所述軟管進行搖晃可以輔助粉末狀態的藥劑進行下料；
S5、當所述活動座逐步向遠離所述第一固定座方向進行移動時，通過所述輔助架帶動所述限制桿進行，從而減小對所述軟管進行拉扯，使得所述軟管能夠隨著所述導流殼移動拉長，通過所述限制桿可以對所述軟管進行限制，避免所述軟管在設備內部無序擺動造成纏繞，進而提高了裝置整體的實用性。
與現有技術相比，本發明的有益效果是：
1、通過設置擺動撒藥機構，當需要對污水處理罐內部污水進行添加藥劑混合時，可以將藥劑倒入進料斗中，隨后通過軟管導入到導流殼，通過導流殼導入到污水中，通過控制器控制驅動電機進行正反轉動，當驅動電機帶動第三錐齒輪旋轉時，驅動第二錐齒輪通過進料斗、轉動座帶動導流殼進行圓周轉動，使得藥劑可以進行圓周散入污水處理罐內部污水中，當轉動環進行圓周轉動的同時由于錐齒條固定不動，從而第一錐齒輪與錐齒條接觸時，通過錐齒條驅動第一錐齒輪帶動蝸桿進行轉動，從而驅動蝸輪通過轉動軸帶動轉動座進行自轉，使得導流殼能夠進行局部傾斜，以此使得導流殼進行圓周轉動的同時能夠進行擺動，從而擴大了導流殼加藥的范圍，以此提高了污水與藥劑混合的效果；
2、通過設置牽引繩等零件的配合，當蝸輪通過轉動軸帶動轉動座進行轉動時，由于第一大直齒輪固定不動，從而驅動小直齒輪帶動收卷軸進行自轉，對牽引繩進行釋放，使得活動座在輔助彈簧的作用下帶動導流殼進行移動，使得導流殼在進行擺動的同時能夠調節導流殼移動的深度，進而提高了藥劑散入到污水中的范圍，以此進一步提高藥劑與污水混合效率；
3、通過設置輔助架等零件的配合，當活動座逐步向遠離第一固定座方向進行移動時，通過輔助架帶動限制桿進行，從而減小對軟管進行拉扯，使得軟管能夠隨著導流殼移動拉長，通過限制桿可以對軟管進行限制，避免軟管在設備內部無序擺動造成纏繞，進而提高了裝置整體的實用性；
4、通過設置V形槽等零件的配合，當轉動環進行圓周轉動的同時帶動球形桿進行同步轉動，當球形桿一端球面與V形槽內側斜面接觸時，當球形桿從V形槽底部移動到高處時，在V形槽內側斜面接觸下推動球形桿帶動斜推桿向第二固定座方向進行移動，使得兩個輔助柱在斜推桿內側斜面的作用下推動牽引桿帶動T形連桿向轉動軸方向移動，進而通過斜推板內側斜面的作用下推動半球塊帶動直齒條向轉軸方向移動，當球形桿與V形槽分離時，直齒條驅動第二大直齒輪帶動導流殼旋轉九十度，使得扭力彈簧進行扭曲，使得導流殼能夠進行擺動，當進入到軟管內部的是粉末狀的藥劑時，可以將粉末轉態的藥劑從導流殼內部甩出，進而避免粉末過多的堆積在導流殼內部，以此提高了藥劑散出的效果，同時通過導流殼的往復擺動可以提高藥劑局部散出的范圍，進而提高了藥劑與污水混合效率；
5、通過設置遙桿等零件的配合，當球形桿沿著V形槽移動時，從而能夠推動球形桿進行往復移動，進而使得滑動桿帶動遙桿進行往返移動，使得遙桿能夠拉動軟管進行搖晃，當粉末狀態的藥劑進入到軟管內部，可以通過遙桿帶動軟管進行搖晃可以輔助粉末狀態的藥劑進行下料。
（發明人：潘俊棟;馮震;孫傳明;許赟）
