公布日：2024.04.02
申請日：2024.02.20
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/68(2006.01)I
摘要
本發明公開了一種塔式一體化的污水處理裝置，涉及污水處理技術領域，包括處理塔，處理塔頂部設置有污水輸入管，處理塔內部固定連接有處理板和分隔板，處理板上開設有多個安裝槽，每個安裝槽內部均嵌設有第一過濾網，處理板中部豎向滑動設置有流通框，通過驅動機構繼續推動流通框向上移動的過程，流通框外側固定連接的擠壓板推動抽真空膜，對抽真空膜進行擠壓，從而使抽真空膜通過進水管中吸入的過濾污水，通過出水管流入密封盒內部的空腔，并通過噴頭進行噴出，對第一過濾網上的過濾物進行向上的反沖。本發明能夠?qū)V網表面的過濾物及時清理并收集，避免長時間使用導致濾網堵塞，進一步的提高了過濾物的清理效果。
權利要求書

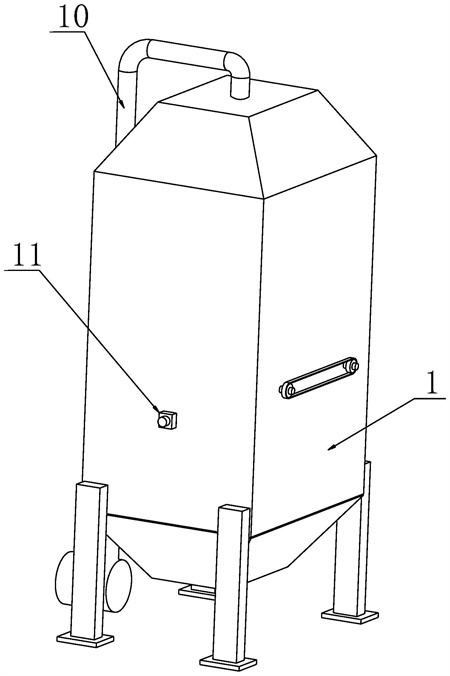

1.一種塔式一體化的污水處理裝置，包括處理塔(1)，處理塔(1)頂部設置有污水輸入管(10)，其特征在于：處理塔(1)內部固定連接有處理板(2)和分隔板(5)，處理板(2)上依次間隔開設有多個安裝槽(201)，每個安裝槽(201)內部均固定嵌設有第一過濾網(202)；處理板(2)中部豎向滑動設置有流通框(4)，流通框(4)由上到下依次貫穿處理板(2)和分隔板(5)中部并與處理板(2)和分隔板(5)滑動密封配合，流通框(4)兩側均開設有通槽，通槽內部設置有第一擋板(401)，第一擋板(401)的頂部與流通框(4)鉸接；處理板(2)下側設有兩個移動擋板(3)，兩個移動擋板(3)關于流通框(4)對稱布置，移動擋板(3)上開設有多個流動槽(301)，兩個移動擋板(3)頂部固定連接有與安裝槽(201)數量相等且位置一一相對應的密封盒(302)，各密封盒(302)能夠?qū)?yīng)的安裝槽(201)封閉；兩個移動擋板(3)與流通框(4)之間設置有多個驅動機構，驅動機構推動移動擋板(3)和流通框(4)上升，使移動擋板(3)將處理板(2)進行密封，隨著驅動機構繼續推動流通框(4)上升，通槽處于處理板(2)的上方時，第一擋板(401)向內側開啟，在水壓作用下，使污水及過濾物通過通槽快速流入流通框(4)內部收集；流通框(4)頂部前后兩側均設置有安裝板(701)，處理板(2)上方的左右兩側對稱設有兩個牽引組件，牽引組件與安裝板(701)活動相連，流通框(4)上升過程中牽引組件推動過濾物向流通框(4)聚集并進入其內部收集。
2.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：驅動機構包括與處理塔(1)內壁固定連接的固定板(605)，固定板(605)頂部固定連接有液壓伸縮桿(609)，液壓伸縮桿(609)的伸縮端固定連接有推動框(601)，推動框(601)內部轉動連接有傳動齒輪(608)，傳動齒輪(608)兩側分別嚙合連接有第一齒條(602)和第二齒條(606)；第一齒條(602)和第二齒條(606)相互背離的一側均與推動框(601)的側壁豎向滑動連接，第一齒條(602)與第二齒條(606)的下端分別通過一個限位組件與推動框(601)的底部活動相連，第二齒條(606)頂部固定連接有連接板(607)，連接板(607)與流通框(4)固定連接，第一齒條(602)的上端與移動擋板(3)的底部固定連接。
3.根據權利要求2的一種塔式一體化的污水處理裝置，其特征在于：限位組件包括伸縮桿(604)和第二彈簧(603)，第二彈簧(603)套設于伸縮桿(604)外側。
4.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：牽引組件包括對稱布置在處理板(2)頂部左右兩側的兩個撥動板(702)，處理板(2)上方具有平行設置的兩個限位導桿(703)，限位導桿(703)橫向布置，其左右兩端與處理塔(1)的內側壁固定相連，兩個限位導桿(703)分別貫穿兩個撥動板(702并與撥動板(702)橫向滑動連接；每個撥動板(702)的前后兩端均通過連桿(704)分別與兩個安裝板(701)活動相連，連桿(704)的一端與同側的安裝板(701)鉸接，另一端與對應的安裝板(701)鉸接，撥動板(702)的底部與處理板(2)的上表面相貼合。
5.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：流通框(4)兩側均固定連接有擠壓板(801)，兩個擠壓板(801)分別與兩個移動擋板(3)之間固定連接有抽真空膜(802)，密封盒(302)內部具有空腔，密封盒(302)頂部固定連接有多個噴頭(805)；抽真空膜(802)外側固定連通有出水管(803)，出水管(803)與移動擋板(3)上設置的多個密封盒(302)固定連通，抽真空膜(802)底部固定連通有進水管(804)，進水管(804)外側安裝有單向進水閥，出水管(803)外側安裝有同樣的單向出水閥，兩個移動擋板(3)底部均設置有多個支撐板(303)，多個支撐板(303)均與處理塔(1)內壁固定連接。
6.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：流通框(4)內部固定連接有支撐桿(403)，支撐桿(403)兩側均轉動連接有引導板(404)，兩個引導板(404)之間固定連接有第一彈簧(405)，兩個引導板(404)形成倒V形，流通框(4)兩側均開設有流通槽，流通槽內部設置有第二過濾板(402)，第二過濾板(402)與流通框(4)固定連接。
7.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：流通框(4)兩側均設置有攪拌桿(901)，兩個攪拌桿(901)均貫穿處理塔(1)并與處理塔(1)轉動連接，兩個攪拌桿(901)一端均固定連接有傳動輪(902)，兩個傳動輪(902)之間通過皮帶傳動連接，處理塔(1)外側固定連接有第一電機，第一電機的輸出端與攪拌桿(901)固定連接。
8.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：處理塔(1)內部固定連接有環形管(501)，環形管(501)環形固定連接于處理塔(1)內壁上，處理塔(1)外側固定連接有水泵(502)和藥劑箱(503)，水泵(502)的輸出端與環形管(501)固定連通，環形管(501)外側設置有多個噴灑頭，水泵(502)的輸入端與藥劑箱(503)之間通過設置的連接管固定連通，處理塔(1)外側設置有出水閥(11)。
9.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：密封盒(302)頂部固定連接有硬質毛刷，密封盒(302)頂部邊緣處設置有密封墊。
10.根據權利要求1的一種塔式一體化的污水處理裝置，其特征在于：處理塔(1)底部設置有排料口，排料口處設置有控制蓋板。
發明內容
本發明的目的在于提供一種塔式一體化的污水處理裝置，以解決上述背景技術中通過過濾板對污水進行過濾處理，過濾板在過濾了大量的過濾物后，過濾物會將過濾孔進行堵塞，從而導致過濾板的過濾效果下降，為了保證過濾板可以始終保持一個良好的過濾效果，所以需要板進行清理，現有的過濾往往采用震動或刮板對過濾板上的過濾物進行清理，但是刮板長期使用會造成磨損，并且會對過濾板造成損壞，并且過濾物中存在大量的懸浮物，如水藻，會黏附于過濾板以及刮板上，難以進行清理。
基于上述思路，本發明提供如下技術方案：
一種塔式一體化的污水處理裝置，包括處理塔，處理塔頂部設置有污水輸入管，處理塔內部固定連接有處理板和分隔板，處理板上依次間隔開設有多個安裝槽，每個安裝槽內部均固定嵌設有第一過濾網。
處理板中部豎向滑動設置有流通框，流通框由上到下依次貫穿處理板和分隔板中部并與處理板和分隔板滑動密封配合，流通框兩側均開設有通槽，通槽內部設置有第一擋板，第一擋板的頂部與流通框鉸接。
處理板下側設有兩個移動擋板，兩個移動擋板關于流通框?qū)ΨQ布置，移動擋板上開設有多個流動槽，兩個移動擋板頂部固定連接有與安裝槽數量相等且位置一一相對應的密封盒，各密封盒能夠?qū)?yīng)的安裝槽封閉。
兩個移動擋板與流通框之間設置有多個驅動機構，驅動機構推動移動擋板和流通框上升，使移動擋板將處理板進行密封，隨著驅動機構繼續推動流通框上升，通槽處于處理板的上方時，第一擋板向內側開啟，在水壓作用下，使污水及過濾物通過通槽快速流入流通框內部收集。
流通框頂部前后兩側均設置有安裝板，處理板上方的左右兩側對稱設有兩個牽引組件，牽引組件與安裝板活動相連，流通框上升過程中牽引組件推動過濾物向流通框聚集并進入其內部收集。
進一步地，驅動機構包括與處理塔內壁固定連接的固定板，固定板頂部固定連接有液壓伸縮桿，液壓伸縮桿的伸縮端固定連接有推動框，推動框內部轉動連接有傳動齒輪，傳動齒輪兩側分別嚙合連接有第一齒條和第二齒條。
第一齒條和第二齒條相互背離的一側均與推動框的側壁豎向滑動連接，第一齒條與第二齒條的下端分別通過一個限位組件與推動框的底部活動相連，第二齒條頂部固定連接有連接板，連接板與流通框固定連接，第一齒條的上端與移動擋板的底部固定連接。
進一步地，限位組件包括伸縮桿和第二彈簧，第二彈簧套設于伸縮桿外側。
進一步地，牽引組件包括對稱布置在處理板頂部左右兩側的兩個撥動板，處理板上方具有平行設置的兩個限位導桿，限位導桿橫向布置，其左右兩端與處理塔的內側壁固定相連，兩個限位導桿分別貫穿兩個撥動板并與撥動板橫向滑動連接。
每個撥動板的前后兩端均通過連桿分別與兩個安裝板活動相連，連桿的一端與同側的安裝板鉸接，另一端與對應的安裝板鉸接，撥動板的底部與處理板的上表面相貼合。
進一步地，流通框兩側均固定連接有擠壓板，兩個擠壓板分別與兩個移動擋板之間固定連接有抽真空膜，密封盒內部具有空腔，密封盒頂部固定連接有多個噴頭。
抽真空膜外側固定連通有出水管，出水管與移動擋板上設置的多個密封盒固定連通，抽真空膜底部固定連通有進水管，進水管外側安裝有單向進水閥，出水管外側安裝有同樣的單向出水閥，兩個移動擋板底部均設置有多個支撐板，多個支撐板均與處理塔內壁固定連接。
進一步地，流通框內部固定連接有支撐桿，支撐桿兩側均轉動連接有引導板，兩個引導板之間固定連接有第一彈簧，兩個引導板形成倒V形，流通框兩側均開設有流通槽，流通槽內部設置有第二過濾板，第二過濾板與流通框固定連接。
進一步地，流通框兩側均設置有攪拌桿，兩個攪拌桿均貫穿處理塔并與處理塔轉動連接，兩個攪拌桿一端均固定連接有傳動輪，兩個傳動輪之間通過皮帶傳動連接，處理塔外側固定連接有第一電機，第一電機的輸出端與攪拌桿固定連接。
進一步地，處理塔內部固定連接有環形管，環形管環形固定連接于處理塔內壁上，處理塔外側固定連接有水泵和藥劑箱，水泵的輸出端與環形管固定連通，環形管外側設置有多個噴灑頭，水泵的輸入端與藥劑箱之間通過設置的連接管固定連通，處理塔外側設置有出水閥。
進一步地，密封盒頂部固定連接有硬質毛刷，密封盒頂部邊緣處設置有密封墊。
進一步地，處理塔底部設置有排料口，排料口處設置有控制蓋板。
與現有技術相比，本發明的有益效果是：
1、通過移動擋板頂部固定連接的密封盒擋住處理板外側開設的安裝槽，從而對處理板上部的污水和過濾物進行封頂，當移動擋板與處理板接觸后無法再進行移動時，液壓伸縮桿繼續帶動傳動齒輪移動，使傳動齒輪轉動推動第二齒條繼續上升，從而流通框兩側的第一擋板從移動擋板中滑出，由于第一擋板與流通框鉸接，進而當密封的處理板上部空間出現通槽時，水壓迅速向低處流動，帶動處理板頂部的過濾物一起隨著污水一起流入流通框內部，從而達到對移動擋板上的過濾物進行清理。
2、在流通框頂部固定連接的安裝板帶動鉸接的連桿拉動撥動板在限位導桿上進行滑動，從而使處理板頂部兩側的撥動板推動污水和過濾物向中間流動，從而提高過濾物和污水的流動效果，保證對移動擋板上的過濾物可以清理的更加徹底，利用水的負壓和撥動板的撥動，達到對第一過濾網上過濾物的清理。
3、驅動機構繼續推動流通框向上移動的過程，流通框外側固定連接的擠壓板推動抽真空膜，對抽真空膜進行擠壓，從而使抽真空膜通過進水管中吸入的過濾污水，通過出水管流入密封盒內部的空腔，并通過噴頭進行噴出，對第一過濾網上的過濾物進行向上的反沖，從而使過濾物進行懸浮，可以充分保持過濾物與污水可以一起流動，進一步的提高了過濾物的清理效果。
（發明人：王玉敏;彭文峰;李翠翠;丁其杰;李軍;王晴;鄭曉雪;都松東;萬書宇）
