公布日：2024.03.12

申請日：2024.02.04

分類號：C02F1/00(2023.01)I;C02F1/10(2023.01)I;C02F1/461(2023.01)I;B08B9/02(2006.01)I;C02F103/34(2006.01)N

摘要

本發明提供一種保險粉生產污水處理的裝置和方法，屬于污水處理技術領域；包括處理罐和電解池，處理罐的內表面設置有噴氣組件，噴氣組件用于向處理罐內噴射加熱后的惰性氣體，處理罐的表面固定連接有攪拌組件，攪拌組件用于攪拌處理罐內部的污水和反應材料，排污管的上表面設置有刮洗組件，刮洗組件用于刮洗排污管上表面積攢的沉淀物，刮洗組件與排污管相連接；通過設置噴氣組件、攪拌組件和刮洗組件，噴氣組件的設置可以大大提高污水與反應材料之間的反應速率和效果；攪拌槳和輸氣管的聯合設置可以讓污水和反應材料之間反應得更充分；軟片和擋板的設計不僅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面積攢大量沉淀物。

權利要求書

1.一種保險粉生產污水處理的裝置，包括處理罐和電解池，其特征在于，所述處理罐的下表面固定連接有排污管，所述排污管的外表面設置有閥門一，所述排污管的下表面固定連接有排污箱，所述處理罐的表面固定連接有輸水管，所述輸水管的表面設置有閥門二，所述處理罐和所述電解池之間通過輸水管連接，所述電解池的內表面設置有正極片，所述電解池的內表面設置有負極片，所述排污箱的下表面固定連接有排水管，所述排水管的表面設置有閥門三，所述處理罐的上表面設置有罐蓋，所述罐蓋的上表面固定連接有注水管，所述罐蓋的上表面固定連接有入料管；所述處理罐的內表面設置有噴氣組件，所述噴氣組件用于向所述處理罐內噴射加熱后的惰性氣體，所述噴氣組件分別與所述罐蓋和所述處理罐相連接；所述處理罐的表面固定連接有攪拌組件，所述攪拌組件用于攪拌所述處理罐內部的污水和反應材料，所述攪拌組件與所述處理罐相連接；所述排污管的上表面設置有刮洗組件，所述刮洗組件用于刮洗所述排污管上表面積攢的沉淀物，所述刮洗組件與所述排污管相連接；所述噴氣組件包括固定連接在罐蓋上表面的氣泵，所述氣泵的輸出端固定連接有輸氣管，所述輸氣管的外表面設置有定位架，所述輸氣管的表面開設有小孔，所述輸氣管的數量為四組，所述輸氣管和處理罐之間通過定位架連接，所述輸氣管內輸送的是加熱后的惰性氣體；所述刮洗組件包括固定連接在輸氣管下表面的機罩，所述機罩的內表面設置有電機二，所述電機二的輸出端固定連接有轉軸二，所述轉軸二的下表面設置有驅軸，所述驅軸的外表面固定連接有夾片，所述夾片的內表面固定連接有刮板，所述排污管的表面開設有漏槽，所述刮板的下表面固定連接有軟片，所述刮板的下表面固定連接有硬片，所述軟片和所述硬片交錯分布，所述排污管的上表面固定連接有隔板，所述排污管的上表面固定連接有擋板，所述隔板和所述擋板交錯分布，所述排污箱的內表面滑動連接有收納盒，所述收納盒的外表面固定連接有把手，所述收納盒的表面插設有箱門，所述箱門的表面開設有拉槽；所述刮板轉動的過程中所述硬片會直接經過所述擋板和所述隔板之間縫隙，所述軟片會在所述擋板的作用下產生形變，所述軟片形變的過程中其表面粘連的沉淀物就會被所述擋板擋下，所述刮板和所述排污管二者形狀是相互契合的；還包括保險粉生產污水處理的裝置的使用方法，包括以下步驟：步驟一、把待處理的污水通過注水管注入處理罐內，污水注入完成后再把反應材料通過入料管添加到處理罐內，隨后啟動電機一，電機一會驅動轉軸一進而帶動攪拌槳發生轉動，攪拌槳轉動的過程中會對處理罐內部的污水和反應材料進行攪拌處理，進而讓污水與反應材料混合反應；步驟二、打開氣泵，氣泵的一端連接加熱后的惰性氣體，氣泵啟動后氣體會順著輸氣管進入到處理罐的內部，隨后氣體從輸氣管表面的小孔排出，氣體對處理罐內部的污水和反應材料進行攪拌和加熱；步驟三、當污水和反應材料充分反應結束后，關閉電機一和氣泵并打開閥門二，閥門二打開后反應完成后的污水會順著輸水管被輸送到電解池內，反應過程中產生的沉淀物則會沉積在排污管內，被輸送到電解池內的污水會在電解池內繼續進行電解反應；步驟四、當污水全部被輸送到電解池內后，關閉閥門二并打開閥門一和電機二，電機二啟動后會驅動轉軸二帶動驅軸發生轉動，驅軸轉動的過程中刮板也會跟著驅軸發生轉動，由于排污管的表面開設了漏槽，因此沉淀物會在刮板的刮洗作用下掉落到漏槽內；步驟五、從排污管上方掉落的沉淀物會直接落入收納盒內，當沉淀物收集完畢后，使用者通過拉動收納盒表面的把手把收納盒從排污箱內拉出，收納盒拉出后使用者拉動拉槽把箱門打開，箱門打開后就可以對收納盒內收集的沉淀物進行集中處理了。

2.根據權利要求1所述的一種保險粉生產污水處理的裝置，其特征在于，所述攪拌組件包括固定連接在處理箱外表面的安裝座，所述安裝座的外表面固定連接有電機一，所述電機一的輸出端固定連接有轉軸一，所述轉軸一的外表面設置有攪拌槳。

3.根據權利要求2所述的一種保險粉生產污水處理的裝置，其特征在于，所述攪拌組件的數量為兩組，所述攪拌槳的外表面設置有護罩。

4.根據權利要求1所述的一種保險粉生產污水處理的裝置，其特征在于，所述轉軸二的外表面套設有密封墊，所述夾片和所述刮板的表面均插設有螺絲，所述夾片、刮板和漏槽的數量均為兩組。

發明內容

本發明要解決的技術問題是提供一種保險粉生產污水處理的裝置通過設置噴氣組件、攪拌組件和刮洗組件，噴氣組件的設置可以大大提高污水與反應材料之間的反應速率和效果；攪拌槳和輸氣管的聯合設置可以讓污水和反應材料之間反應得更充分；軟片和擋板的設計不僅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面積攢大量沉淀物，通過以上的設置可以解決污水電解過程中懸浮物和重金屬影響污水處理效率的問題。

為解決上述技術問題，本發明提供如下技術方案：

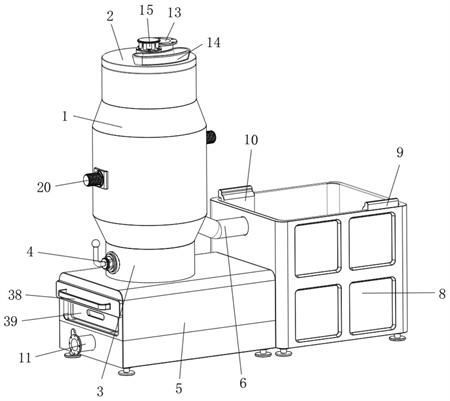

一種保險粉生產污水處理的裝置，包括處理罐和電解池，所述處理罐的下表面固定連接有排污管，所述排污管的外表面設置有閥門一，所述排污管的下表面固定連接有排污箱，所述處理罐的表面固定連接有輸水管，所述輸水管的表面設置有閥門二，所述處理罐和所述電解池之間通過輸水管連接，所述電解池的內表面設置有正極片，所述電解池的內表面設置有負極片，所述排污箱的下表面固定連接有排水管，所述排水管的表面設置有閥門三，所述處理罐的上表面設置有罐蓋，所述罐蓋的上表面固定連接有注水管，所述罐蓋的上表面固定連接有入料管，所述處理罐的內表面設置有噴氣組件，所述噴氣組件用于向所述處理罐內噴射加熱后的惰性氣體，所述噴氣組件分別與所述罐蓋和所述處理罐相連接，所述處理罐的表面固定連接有攪拌組件，所述攪拌組件用于攪拌所述處理罐內部的污水和反應材料，所述攪拌組件與所述處理罐相連接，所述排污管的上表面設置有刮洗組件，所述刮洗組件用于刮洗所述排污管上表面積攢的沉淀物，所述刮洗組件與所述排污管相連接。

優選地，所述噴氣組件包括固定連接在罐蓋上表面的氣泵，所述氣泵的輸出端固定連接有輸氣管，所述輸氣管的外表面設置有定位架，所述輸氣管的表面開設有小孔。

優選地，所述輸氣管的數量為四組，所述輸氣管和處理罐之間通過定位架連接，所述輸氣管內輸送的是加熱后的惰性氣體。

優選地，所述攪拌組件包括固定連接在處理箱外表面的安裝座，所述安裝座的外表面固定連接有電機一，所述電機一的輸出端固定連接有轉軸一，所述轉軸一的外表面設置有攪拌槳。

優選地，所述攪拌組件的數量為兩組，所述攪拌槳的外表面設置有護罩。

優選地，所述刮洗組件包括固定連接在輸氣管下表面的機罩，所述機罩的內表面設置有電機二，所述電機二的輸出端固定連接有轉軸二，所述轉軸二的下表面設置有驅軸，所述驅軸的外表面固定連接有夾片，所述夾片的內表面固定連接有刮板，所述排污管的表面開設有漏槽。

優選地，所述刮板的下表面固定連接有軟片，所述刮板的下表面固定連接有硬片，所述軟片和所述硬片交錯分布，所述排污管的上表面固定連接有隔板，所述排污管的上表面固定連接有擋板，所述隔板和所述擋板交錯分布。

優選地，所述轉軸二的外表面套設有密封墊，所述夾片和所述刮板的表面均插設有螺絲，所述夾片、刮板和漏槽的數量均為兩組。

優選地，所述排污箱的內表面滑動連接有收納盒，所述收納盒的外表面固定連接有把手，所述收納盒的表面插設有箱門，所述箱門的表面開設有拉槽。

本申請還提供了一種保險粉生產污水處理的裝置的使用方法，包括以下步驟：

步驟一、把待處理的污水通過注水管注入處理罐內，污水注入完成后再把反應材料通過入料管添加到處理罐內，隨后啟動電機一，電機一會驅動轉軸一進而帶動攪拌槳發生轉動，攪拌槳轉動的過程中會對處理罐內部的污水和反應材料進行攪拌處理，進而讓污水與反應材料混合反應；

步驟二、打開氣泵，氣泵的一端連接加熱后的惰性氣體，氣泵啟動后氣體會順著輸氣管進入到處理罐的內部，隨后氣體從輸氣管表面的小孔排出，氣體對處理罐內部的污水和反應材料進行攪拌和加熱；

步驟三、當污水和反應材料充分反應結束后，關閉電機一和氣泵并打開閥門二，閥門二打開后反應完成后的污水會順著輸水管被輸送到電解池內，反應過程中產生的沉淀物則會沉積在排污管內，被輸送到電解池內的污水會在電解池內繼續進行電解反應；

步驟四、當污水全部被輸送到電解池內后，關閉閥門二并打開閥門一和電機二，電機二啟動后會驅動轉軸二帶動驅軸發生轉動，驅軸轉動的過程中刮板也會跟著驅軸發生轉動，由于排污管的表面開設了漏槽，因此沉淀物會在刮板的刮洗作用下掉落到漏槽內；

步驟五、從排污管上方掉落的沉淀物會直接落入收納盒內，當沉淀物收集完畢后，使用者通過拉動收納盒表面的把手把收納盒從排污箱內拉出，收納盒拉出后使用者拉動拉槽把箱門打開，箱門打開后就可以對收納盒內收集的沉淀物進行集中處理了。

本發明與現有技術相比，至少具有如下有益效果：

上述方案中，通過設置噴氣組件、攪拌組件和刮洗組件，氣泵會把加熱后的惰性氣體輸送到輸氣管內，輸氣管內部的氣體會從小孔排出，氣體可以對處理罐內部的污水和反應材料進行攪拌和加熱，進而大大提高污水與反應材料之間的反應速率和效果；攪拌槳旋轉的過程中會對處理箱內部的污水和反應材料進行攪拌，攪拌槳和輸氣管的聯合設置可以讓污水和反應材料之間反應得更充分；刮板轉動的過程中會對排污管上表面沉積的沉淀物進行刮洗，刮板轉動的過程中硬片會直接經過擋板和隔板之間縫隙，軟片會在擋板的作用下產生形變，軟片形變的過程中其表面粘連的沉淀物就會被擋板擋下，這樣的設計可以防止刮板因?yàn)殚L(zhǎng)期使用表面粘連大量沉淀物，導致電機二負載過大，由于刮板和排污管二者形狀是相互契合的，刮板表面粘連的沉淀物也會影響到刮板和排污管之間的契合度，因此軟片和擋板的設計不僅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面積攢大量沉淀物。

（發明人：王國金;牛書祥;牛書慶;芮立忠;牛晟）
