公布日：2024.02.09
申請日：2023.12.19
分類號：B01D29/01(2006.01)I;C02F7/00(2006.01)I;C02F1/00(2023.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理領域，尤其涉及一種生活污水多級處理裝置及其處理方法。目前的污水的處理裝置，濾網上的垃圾需要工作人員進行清理收集，且曝氣架多為固定結構，容易導致污水的曝氣不夠充分。一種生活污水多級處理裝置及其處理方法，包括有曝氣池；所述曝氣池頂部固定連接有橫架，所述橫架上固定連接有進水管，所述進水管位于所述曝氣池上方。工作人員會啟動伺服電機，并將空氣通入曝氣架內，濾網會對污水中的垃圾進行過濾，同時曝氣架會對污水進行曝氣，達到對污水多級凈化處理的目的，還通過收集濾箱對污水中的垃圾進行收集，從而能夠更便捷地清理和收集濾網過濾下來的垃圾，提高對污水多級處理的效率。
權利要求書

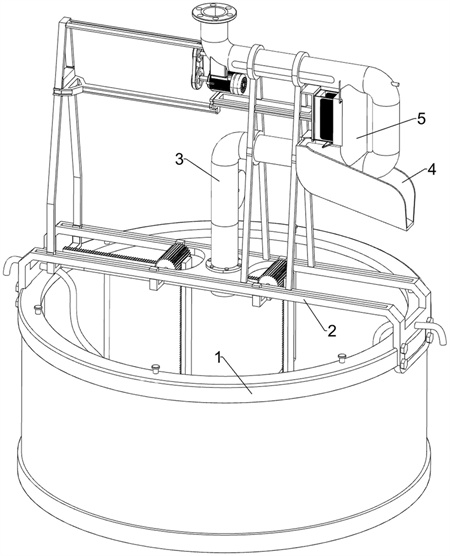

1.一種生活污水多級處理裝置，其特征在于：包括有曝氣池(1)，所述曝氣池(1)頂部固定連接有橫架(2)，所述橫架(2)上固定連接有進水管(3)，所述進水管(3)位于所述曝氣池(1)上方，所述進水管(3)上固定連接有排料斗(4)，所述進水管(3)上部固定連接有連通管(5)，所述連通管(5)與所述進水管(3)連通，所述連通管(5)內固定連接有單向閥(6)，所述橫架(2)頂部固定連接有兩個支撐架(7)，兩個所述支撐架(7)呈對稱設置，所述進水管(3)與兩個所述支撐架(7)都固定連接，所述曝氣池(1)內滑動式連接有曝氣架(81)，所述曝氣架(81)上固定連接有兩個通氣軟管(82)，所述橫架(2)與兩個所述通氣軟管(82)都固定連接，所述進水管(3)上設有初步過濾機構，所述初步過濾機構用于對污水進行初步過濾，所述連通管(5)上設有收集機構，所述初步過濾機構與所述收集機構連接，所述收集機構用于收集污水中的垃圾。
2.如權利要求1所述的一種生活污水多級處理裝置，其特征在于：所述初步過濾機構包括有伺服電機(91)，所述伺服電機(91)固定連接在所述進水管(3)上部，所述進水管(3)上轉動式連接有雙向絲桿(92)，所述雙向絲桿(92)與所述伺服電機(91)的輸出軸之間連接有傳動組件(93)，所述傳動組件(93)由一個主動皮帶輪、一個從動皮帶輪和一個皮帶組成，所述伺服電機(91)的輸出軸上固定連接有主動皮帶輪，所述雙向絲桿(92)一端固定連接有從動皮帶輪，主動皮帶輪與從動皮帶輪之間套有皮帶，所述橫架(2)頂部滑動式連接有滑動架(94)，所述滑動架(94)與所述進水管(3)滑動式連接，所述滑動架(94)上部固定連接有過濾網框(95)，所述雙向絲桿(92)穿過所述過濾網框(95)，所述過濾網框(95)與所述進水管(3)內壁滑動式連接，所述進水管(3)內滑動式連接有蓋板(96)，所述蓋板(96)上開有兩個半圓限位槽，所述蓋板(96)位于所述連通管(5)上方，所述蓋板(96)與所述進水管(3)內壁之間連接有兩個復位彈簧(97)。
3.如權利要求1所述的一種生活污水多級處理裝置，其特征在于：所述收集機構包括有收集濾箱(101)，所述收集濾箱(101)滑動式連接在所述連通管(5)上，所述收集濾箱(101)上設有弧面，所述收集濾箱(101)下部轉動式連接有轉軸(102)，所述轉軸(102)上固定連接有擋板(103)，所述擋板(103)上開有限位卡槽，所述擋板(103)上設有兩個導向斜面，所述收集濾箱(101)上固定連接有從動架(104)，所述從動架(104)與兩個所述支撐架(7)都滑動式連接，所述從動架(104)遠離所述收集濾箱(101)的一端固定連接有從動磁鐵板(1041)，所述滑動架(94)上部固定連接有主動架(105)，所述主動架(105)靠近所述收集濾箱(101)的一端固定連接有主動磁鐵板(1051)，所述主動磁鐵板(1051)與所述從動磁鐵板(1041)的磁性相反，所述主動磁鐵板(1051)與所述從動磁鐵板(1041)相吸。
4.如權利要求2所述的一種生活污水多級處理裝置，其特征在于：還包括有驅動機構，所述驅動機構設置在所述滑動架(94)上，所述驅動機構包括有橫齒條(111)，兩個所述橫齒條(111)都滑動式連接在所述滑動架(94)底部，兩個所述橫齒條(111)呈對稱設置，所述橫架(2)上轉動式連接有兩個柱齒輪(112)，兩個所述柱齒輪(112)呈對稱設置，所述柱齒輪(112)與所述橫齒條(111)嚙合，所述曝氣架(81)上固定連接有兩個豎齒條(113)，兩個所述豎齒條(113)呈對稱設置，所述豎齒條(113)與所述柱齒輪(112)嚙合。
5.如權利要求3所述的一種生活污水多級處理裝置，其特征在于：還包括有甩動機構，所述甩動機構設置在所述轉軸(102)上，所述甩動機構包括有扭力彈簧(121)，所述轉軸(102)與所述收集濾箱(101)之間連接有兩個所述扭力彈簧(121)，所述扭力彈簧(121)套在所述轉軸(102)上，所述收集濾箱(101)上滑動式連接有兩個卡桿(122)，兩個所述卡桿(122)上都設有推動斜面，兩個所述卡桿(122)呈對稱設置，所述收集濾箱(101)與兩個所述卡桿(122)之間都連接有壓力彈簧(123)，所述排料斗(4)頂部固定連接有擠壓塊(124)，所述擠壓塊(124)上設有兩個擠壓斜面，所述擠壓塊(124)上兩個擠壓斜面分別與兩個所述卡桿(122)接觸。
6.如權利要求3所述的一種生活污水多級處理裝置，其特征在于：還包括有刮料機構，所述刮料機構設置在所述收集濾箱(101)上，所述刮料機構包括有刮料架(131)，所述收集濾箱(101)內滑動式連接有兩個所述刮料架(131)，兩個所述刮料架(131)呈對稱設置，兩個所述刮料架(131)底部都固定連接有橫槽架(132)，兩個所述橫槽架(132)上都開有直槽，所述擋板(103)頂部固定連接有兩個驅動架(133)，兩個所述驅動架(133)呈對稱設置，所述驅動架(133)與所述橫槽架(132)上的直槽滑動式連接。
7.如權利要求3所述的一種生活污水多級處理裝置，其特征在于：還包括有限位桿(14)，所述收集濾箱(101)上滑動式連接有兩個限位桿(14)，兩個所述限位桿(14)呈對稱設置，兩個所述限位桿(14)都與所述進水管(3)上部滑動式連接，兩個所述限位桿(14)遠離所述收集濾箱(101)的一端分別位于所述蓋板(96)上的兩個半圓限位槽內，所述收集濾箱(101)與兩個所述限位桿(14)之間都連接有限位彈簧(15)，所述限位彈簧(15)套在所述限位桿(14)上。
8.如權利要求7所述的一種生活污水多級處理裝置的處理方法，其特征在于：包括有以下工作步驟：S1、啟動伺服電機(91)，并將污水通入進水管(3)內，過濾網框(95)對污水中的垃圾進行過濾，過濾后的污水進入曝氣池(1)內，同時將空氣通入曝氣架(81)對污水曝氣，伺服電機(91)驅動收集濾箱(101)進入連通管(5)內；S2、伺服電機(91)驅動蓋板(96)打開，污水中的垃圾進入收集濾箱(101)內，伺服電機(91)驅動收集濾箱(101)移動至排料斗(4)上方排出垃圾，伺服電機(91)驅動曝氣架(81)上下往復移動，伺服電機(91)驅動兩個刮料架(131)刮落附著在收集濾箱(101)內的垃圾；S3、完成對污水的多級處理后，工作人員關閉伺服電機(91)，并停止往曝氣架(81)內通入空氣。
發明內容
針對上述現有技術的缺點或不足，本發明提供一種生活污水多級處理裝置及其處理方法，能夠更便捷地清理和收集濾網過濾下來的垃圾，提高對污水多級處理的效率，還能夠?qū)ζ貧獬刂械奈鬯M(jìn)行更充分地曝氣，從而使得對污水的凈化效果更好。
本發明的技術方案為：一種生活污水多級處理裝置及其處理方法，包括有曝氣池，所述曝氣池頂部固定連接有橫架，所述橫架上固定連接有進水管，所述進水管位于所述曝氣池上方，所述進水管上固定連接有排料斗，所述進水管上部固定連接有連通管，所述連通管與所述進水管連通，所述連通管內固定連接有單向閥，所述橫架頂部固定連接有兩個支撐架，兩個所述支撐架呈對稱設置，所述進水管與兩個所述支撐架都固定連接，所述曝氣池內滑動式連接有曝氣架，所述曝氣架上固定連接有兩個通氣軟管，兩個所述通氣軟管都穿過所述橫架，所述進水管上設有初步過濾機構，所述初步過濾機構用于對污水進行初步過濾，所述連通管上設有收集機構，所述初步過濾機構與所述收集機構連接，所述收集機構用于收集污水中的垃圾。
作為優選，所述初步過濾機構包括有伺服電機，所述伺服電機固定連接在所述進水管上部，所述進水管上轉動式連接有雙向絲桿，所述雙向絲桿與所述伺服電機的輸出軸之間連接有傳動組件，所述傳動組件由一個主動皮帶輪、一個從動皮帶輪和一個皮帶組成，所述伺服電機的輸出軸上固定連接有主動皮帶輪，所述雙向絲桿一端固定連接有從動皮帶輪，主動皮帶輪與從動皮帶輪之間套有皮帶，所述橫架頂部滑動式連接有滑動架，所述滑動架與所述進水管滑動式連接，所述滑動架上部固定連接有過濾網框，所述雙向絲桿穿過所述過濾網框，所述過濾網框與所述進水管內壁滑動式連接，所述進水管內滑動式連接有蓋板，所述蓋板上開有兩個半圓限位槽，所述蓋板位于所述連通管上方，所述蓋板與所述進水管內壁之間連接有兩個復位彈簧。
作為優選，所述收集機構包括有收集濾箱，所述收集濾箱滑動式連接在所述連通管上，所述收集濾箱上設有弧面，所述收集濾箱下部轉動式連接有轉軸，所述轉軸上固定連接有擋板，所述擋板上開有限位卡槽，所述擋板上設有兩個導向斜面，所述收集濾箱上固定連接有從動架，所述從動架與兩個所述支撐架都滑動式連接，所述從動架遠離所述收集濾箱的一端固定連接有從動磁鐵板，所述滑動架上部固定連接有主動架，所述主動架靠近所述收集濾箱的一端固定連接有主動磁鐵板，所述主動磁鐵板與所述從動磁鐵板的磁性相反，所述主動磁鐵板與所述從動磁鐵板相吸。
作為優選，還包括有驅動機構，所述驅動機構設置在所述滑動架上，所述驅動機構包括有橫齒條，兩個所述橫齒條都滑動式連接在所述滑動架底部，兩個所述橫齒條呈對稱設置，所述橫架上轉動式連接有兩個柱齒輪，兩個所述柱齒輪呈對稱設置，所述柱齒輪與所述橫齒條嚙合，所述曝氣架上固定連接有兩個豎齒條，兩個所述豎齒條呈對稱設置，所述豎齒條與所述柱齒輪嚙合。
作為優選，還包括有甩動機構，所述甩動機構設置在所述轉軸上，所述甩動機構包括有扭力彈簧，所述轉軸與所述收集濾箱之間連接有兩個所述扭力彈簧，所述扭力彈簧套在所述轉軸上，所述收集濾箱上滑動式連接有兩個卡桿，兩個所述卡桿上都設有推動斜面，兩個所述卡桿呈對稱設置，所述收集濾箱與兩個所述卡桿之間都連接有壓力彈簧，所述排料斗頂部固定連接有擠壓塊，所述擠壓塊上設有兩個擠壓斜面，所述擠壓塊上兩個擠壓斜面分別與兩個所述卡桿接觸。
作為優選，還包括有刮料機構，所述刮料機構設置在所述收集濾箱上，所述刮料機構包括有刮料架，所述收集濾箱內滑動式連接有兩個所述刮料架，兩個所述刮料架呈對稱設置，兩個所述刮料架底部都固定連接有橫槽架，兩個所述橫槽架上都開有直槽，所述擋板頂部固定連接有兩個驅動架，兩個所述驅動架呈對稱設置，所述驅動架與所述橫槽架上的直槽滑動式連接。
作為優選，還包括有限位桿，所述收集濾箱上滑動式連接有兩個限位桿，兩個所述限位桿呈對稱設置，兩個所述限位桿都與所述進水管上部滑動式連接，兩個所述限位桿遠離所述收集濾箱的一端分別位于所述蓋板上的兩個半圓限位槽內，所述收集濾箱與兩個所述限位桿之間都連接有限位彈簧，所述限位彈簧套在所述限位桿上。
一種生活污水多級處理裝置的處理方法，包括有以下工作步驟：
S1、啟動伺服電機，并將污水通入進水管內，過濾網框?qū)ξ鬯械睦M(jìn)行過濾，過濾后的污水進入曝氣池內，同時將空氣通入曝氣架對污水曝氣，伺服電機驅動收集濾箱進入連通管內；
S2、伺服電機驅動蓋板打開，污水中的垃圾進入收集濾箱內，伺服電機驅動收集濾箱移動至排料斗上方排出垃圾，伺服電機驅動曝氣架上下往復移動，伺服電機驅動兩個刮料架刮落附著在收集濾箱內的垃圾；
S3、完成對污水的多級處理后，工作人員關閉伺服電機，并停止往曝氣架內通入空氣。
本發明的有益效果：首先，工作人員將污水通入進水管內，過濾網框會對污水中的垃圾進行過濾，過濾后的污水會通過進水管進入曝氣池內，然后工作人員會啟動伺服電機，并將空氣通過兩個通氣軟管通入曝氣架內，空氣會通過曝氣架噴入曝氣池內的污水中進行曝氣，伺服電機會驅動擋板都堵住收集濾箱，伺服電機還會驅動收集濾箱對污水中的垃圾進行過濾收集，收集濾箱內的垃圾會向下掉落至排料斗內，垃圾會通過排料斗排出收集，通過濾網框?qū)ξ鬯械睦M(jìn)行過濾，同時通過曝氣架對曝氣池內的污水進行曝氣，達到對污水多級凈化處理的目的，還通過收集濾箱對污水中的垃圾進行收集，從而能夠更便捷地清理和收集濾網過濾下來的垃圾，提高對污水多級處理的效率。
其次，當過濾網框帶動滑動架水平往復移動時，豎齒條會帶動曝氣架上下往復移動，能夠?qū)ζ貧獬刂械奈鬯M(jìn)行更充分地曝氣，從而使得對污水的凈化效果更好。
此外，當從動架帶動收集濾箱反向水平移動復位時，兩個卡桿不再對擋板進行限位，擋板會在扭力彈簧的作用下向下擺動復位，能使收集濾箱內的垃圾更徹底地掉落至排料斗內，從而能夠減少水中的垃圾附著在擋板上的情況發生。
（發明人：李風;譚努;舒滔;文仔艷;彭林;巫明輝）
