公布日：2024.01.26
申請日：2023.12.09
分類號：C02F1/00(2023.01)I;C02F1/20(2023.01)I;B01D53/78(2006.01)I;B01F27/90(2022.01)I;B01F27/921(2022.01)I
摘要
本發明公開了一種污水處理除臭設備及使用方法，設備包括：主體、翻攪機構、抽氣機構、配液機構、噴淋機構和回流機構，主體包括污水箱和除臭罐，除臭罐設置在污水箱一側，翻攪機構包括機架、驅動電機、轉動桿和翻攪螺旋，轉動桿與污水箱轉動連接，轉動桿頂端與驅動電機轉軸固定連接，翻攪螺旋設置在污水箱內并且與轉動桿固定連接，其有益效果為：通過設置翻攪機構使得裝置能夠翻攪污水使污水中的臭氣快速發散，并利用抽氣機構、配液機構和噴淋機構配合使得裝置能夠通過噴淋除臭液對臭氣進行除臭，裝置噴淋的除臭液最終通入污水中并配合翻攪機構翻攪混合，能夠同時對污水和臭氣進行除臭，提高了污水除臭效率的同時保障了除臭效果。
權利要求書

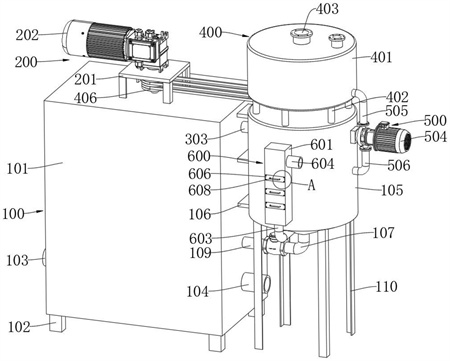

1.一種污水處理除臭設備，其特征在于，包括：主體(100)，其包括污水箱(101)、支腳(102)、進水管(103)、出水管(104)、除臭罐(105)、連接板條(106)、導流管(107)、單向閥(108)和延長管(109)，所述支腳(102)在污水箱(101)底部固定連接有四組，所述進水管(103)與出水管(104)分別固定連通在污水箱(101)兩側，所述除臭罐(105)設置在污水箱(101)一側，所述連接板條(106)在污水箱(101)與除臭罐(105)之間設置有三組，三組所述連接板條(106)的兩側均分別與污水箱(101)、除臭罐(105)固定連接，所述導流管(107)與除臭罐(105)底部固定連通，所述單向閥(108)兩端分別與導流管(107)、延長管(109)固定連通，所述延長管(109)與污水箱(101)固定連接并且貫穿污水箱(101)外壁延伸至污水箱(101)內；翻攪機構(200)，其包括機架(201)、驅動電機(202)、轉動桿(203)和翻攪螺旋(204)，所述機架(201)固定連接在污水箱(101)頂部，所述驅動電機(202)固定連接在機架(201)頂部，所述驅動電機(202)轉軸與機架(201)轉動連接并且貫穿機架(201)，所述轉動桿(203)與污水箱(101)轉動連接并且頂部貫穿污水箱(101)，所述轉動桿(203)頂端與驅動電機(202)轉軸固定連接，所述翻攪螺旋(204)設置在污水箱(101)內并且與轉動桿(203)固定連接；抽氣機構(300)，其包括集氣罩(301)、抽氣扇葉(302)和導氣管(303)，所述集氣罩(301)與污水箱(101)內壁固定連接并且設置在翻攪螺旋(204)上方，所述轉動桿(203)穿過集氣罩(301)，所述抽氣扇葉(302)設置在集氣罩(301)內側并且與轉動桿(203)固定連接，所述導氣管(303)一端與導氣管(303)固定連通，另一端貫穿污水箱(101)后與除臭罐(105)固定連通；配液機構(400)，其包括配液罐(401)、支撐柱(402)、進液管(403)和攪拌組件，所述支撐柱(402)在除臭罐(105)頂部固定連接有多組，所述配液罐(401)固定連接在多組支撐柱(402)頂部，所述進液管(403)在配液罐(401)頂部固定連通有兩組，所述攪拌組件與配液罐(401)轉動連接并且與轉動桿(203)傳動連接，其用于在轉動桿(203)驅動下攪拌混合藥液；噴淋機構(500)，其包括噴淋管(501)、螺旋板(502)、噴嘴(503)和泵送組件，所述噴淋管(501)與除臭罐(105)頂部內壁固定連接，所述螺旋板(502)與除臭罐(105)內壁以及噴淋管(501)固定連接，所述除臭罐(105)、噴淋管(501)和螺旋板(502)形成螺旋形腔室，所述噴嘴(503)設置有多組并且均與噴淋管(501)固定連通，多組所述噴嘴(503)沿豎直方向等距設置，所述泵送組件用于將配液罐(401)內的藥液泵入噴淋管(501)進而配合多組噴嘴(503)進行藥液噴淋；回流機構(600)，其包括過濾箱(601)、固定柱(602)、連通管(603)、出氣管(604)和過濾組件，所述過濾箱(601)設置在除臭罐(105)一側，所述固定柱(602)在過濾箱(601)與除臭罐(105)之間設置有兩組，兩組所述固定柱(602)的兩端均分別與過濾箱(601)、除臭罐(105)固定連接，所述連通管(603)兩端分別與過濾箱(601)底部、除臭罐(105)底部固定連通，所述出氣管(604)與過濾箱(601)固定連通，所述過濾組件在出氣管(604)下方設置有三組并且均與過濾箱(601)可拆卸連接，其用于過濾隔離水霧；其中，所述導氣管(303)位于抽氣扇葉(302)上方，所述連通管(603)位于導流管(107)上方，所述延長管(109)位于進水管(103)和出水管(104)上方并且位于集氣罩(301)下方，所述單向閥(108)的導通方向為從導流管(107)到延長管(109)導通。
2.根據權利要求1所述的一種污水處理除臭設備，其特征在于：所述攪拌組件包括轉動軸(404)、攪拌槳(405)和兩組皮帶輪(406)，所述轉動軸(404)密閉轉動連接在配液罐(401)底部并且貫穿配液罐(401)，所述攪拌槳(405)設置在配液罐(401)內并且與轉動軸(404)固定連接，兩組所述皮帶輪(406)分別與轉動軸(404)、轉動桿(203)固定連接，兩組所述皮帶輪(406)通過皮帶傳動連接。
3.根據權利要求1所述的一種污水處理除臭設備，其特征在于：所述泵送組件包括泵機(504)、抽水管(505)和送水管(506)，所述泵機(504)與除臭罐(105)外壁固定連接，所述抽水管(505)一端與配液罐(401)固定連通，另一端與泵機(504)進水口固定連通，所述送水管(506)一端與泵機(504)出水口固定連通，另一端貫穿除臭罐(105)外壁后與噴淋管(501)固定連通。
4.根據權利要求1所述的一種污水處理除臭設備，其特征在于：所述過濾組件包括滑軌(605)、滑屜(606)和透氣布料(607)，所述滑軌(605)設置有兩組，兩組所述滑軌(605)分別與過濾箱(601)兩側內壁固定連接，所述過濾箱(601)正對兩組滑軌(605)之間的位置開設有插口，所述滑屜(606)插入該插口內并且與兩組滑軌(605)滑動連接，所述滑屜(606)位于過濾箱(601)內的部分上下貫通，所述透氣布料(607)固定連接在滑屜(606)內側，所述滑屜(606)與過濾箱(601)可拆卸連接。
5.根據權利要求4所述的一種污水處理除臭設備，其特征在于：所述滑屜(606)外側具有凸緣，該凸緣四角均配合有螺絲，四組所述螺絲均旋入過濾箱(601)，所述滑屜(606)通過四組螺絲與過濾箱(601)可拆卸連接。
6.根據權利要求4或5所述的一種污水處理除臭設備，其特征在于：所述滑屜(606)外側還設置有U形握把(608)，所述U形握把(608)開口朝向滑屜(606)設置并且與滑屜(606)固定連接。
7.根據權利要求1所述的一種污水處理除臭設備，其特征在于：所述除臭罐(105)底部呈漏斗形，所述配液罐(401)與除臭罐(105)軸線重合設置。
8.根據權利要求1或7所述的一種污水處理除臭設備，其特征在于：所述除臭罐(105)底部還固定連接有四組支撐板條(110)，四組所述支撐板條(110)繞除臭罐(105)底部邊緣等距設置。
9.根據權利要求8所述的一種污水處理除臭設備，其特征在于：四組所述支腳(102)分別設置在污水箱(101)底部四角，四組所述支撐板條(110)底部與四組所述支腳(102)底部齊平。
10.根據權利要求1～9所述的一種污水處理除臭設備的使用方法，其特征在于，包括以下步驟：S1，通過進水管(103)將污水通入污水箱(101)內，驅動電機(202)帶動轉動桿(203)轉動，轉動桿(203)帶動翻攪螺旋(204)和抽氣扇葉(302)轉動，翻攪螺旋(204)翻攪污水，使臭氣充分發散，抽氣扇葉(302)轉動將臭氣抽入集氣罩(301)內并且通過導氣管(303)排入除臭罐(105)；S2，通過兩組進液管(403)向配液罐(401)內通入除臭劑和水，轉動桿(203)轉動時通過兩組支撐柱(402)配合皮帶驅動轉動軸(404)轉動，轉動軸(404)帶動攪拌槳(405)轉動，攪拌槳(405)對藥劑進行混合，配置除臭液；S3，泵機(504)配合抽水管(505)和送水管(506)將配液罐(401)內的除臭液泵入噴淋管(501)內并最終通過多組噴淋管(501)噴出，進入除臭罐(105)內的臭氣沿螺旋形腔室向下移動，多組噴淋管(501)內噴出的除臭液對臭氣進行除臭，除臭液形成的水流也向下輸送并最終在重力作用下流入導流管(107)內，由于抽氣扇葉(302)的抽吸，污水箱(101)與除臭罐(105)內形成壓力差，配合除臭液的壓力使得單向閥(108)導通，除臭液流入污水箱(101)內與污水混合，翻攪螺旋(204)的翻攪使除臭液與污水混合均勻，除臭液進一步對污水除臭；S4，除臭罐(105)內產生的除臭液水霧等通過連通管(603)進入過濾箱(601)內，水霧在通過透氣布料(607)時被透氣布料(607)阻隔，水霧匯聚成水流并通過連通管(603)回流至除臭罐(105)內，最終通過導流管(107)、單向閥(108)和延長管(109)流入污水箱(101)內。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述的問題，提出了本發明。
為解決上述技術問題，本發明提供如下技術方案：一種污水處理除臭設備，包括：
主體，其包括污水箱、支腳、進水管、出水管、除臭罐、連接板條、導流管、單向閥和延長管，所述支腳在污水箱底部固定連接有四組，所述進水管與出水管分別固定連通在污水箱兩側，所述除臭罐設置在污水箱一側，所述連接板條在污水箱與除臭罐之間設置有三組，三組所述連接板條的兩側均分別與污水箱、除臭罐固定連接，所述導流管與除臭罐底部固定連通，所述單向閥兩端分別與導流管、延長管固定連通，所述延長管與污水箱固定連接并且貫穿污水箱外壁延伸至污水箱內；
翻攪機構，其包括機架、驅動電機、轉動桿和翻攪螺旋，所述機架固定連接在污水箱頂部，所述驅動電機固定連接在機架頂部，所述驅動電機轉軸與機架轉動連接并且貫穿機架，所述轉動桿與污水箱轉動連接并且頂部貫穿污水箱，所述轉動桿頂端與驅動電機轉軸固定連接，所述翻攪螺旋設置在污水箱內并且與轉動桿固定連接；
抽氣機構，其包括集氣罩、抽氣扇葉和導氣管，所述集氣罩與污水箱內壁固定連接并且設置在翻攪螺旋上方，所述轉動桿穿過集氣罩，所述抽氣扇葉設置在集氣罩內側并且與轉動桿固定連接，所述導氣管一端與導氣管固定連通，另一端貫穿污水箱后與除臭罐固定連通；
配液機構，其包括配液罐、支撐柱、進液管和攪拌組件，所述支撐柱在除臭罐頂部固定連接有多組，所述配液罐固定連接在多組支撐柱頂部，所述進液管在配液罐頂部固定連通有兩組，所述攪拌組件與配液罐轉動連接并且與轉動桿傳動連接，其用于在轉動桿驅動下攪拌混合藥液；
噴淋機構，其包括噴淋管、螺旋板、噴嘴和泵送組件，所述噴淋管與除臭罐頂部內壁固定連接，所述螺旋板與除臭罐內壁以及噴淋管固定連接，所述除臭罐、噴淋管和螺旋板形成螺旋形腔室，所述噴嘴設置有多組并且均與噴淋管固定連通，多組所述噴嘴沿豎直方向等距設置，所述泵送組件用于將配液罐內的藥液泵入噴淋管進而配合多組噴嘴進行藥液噴淋；
回流機構，其包括過濾箱、固定柱、連通管、出氣管和過濾組件，所述過濾箱設置在除臭罐一側，所述固定柱在過濾箱與除臭罐之間設置有兩組，兩組所述固定柱的兩端均分別與過濾箱、除臭罐固定連接，所述連通管兩端分別與過濾箱底部、除臭罐底部固定連通，所述出氣管與過濾箱固定連通，所述過濾組件在出氣管下方設置有三組并且均與過濾箱可拆卸連接，其用于過濾隔離水霧；
其中，所述導氣管位于抽氣扇葉上方，所述連通管位于導流管上方，所述延長管位于進水管和出水管上方并且位于集氣罩下方，所述單向閥的導通方向為從導流管到延長管導通。
作為本發明所述一種污水處理除臭設備一種優選方案，其中：所述攪拌組件包括轉動軸、攪拌槳和兩組皮帶輪，所述轉動軸密閉轉動連接在配液罐底部并且貫穿配液罐，所述攪拌槳設置在配液罐內并且與轉動軸固定連接，兩組所述皮帶輪分別與轉動軸、轉動桿固定連接，兩組所述皮帶輪通過皮帶傳動連接。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述泵送組件包括泵機、抽水管和送水管，所述泵機與除臭罐外壁固定連接，所述抽水管一端與配液罐固定連通，另一端與泵機進水口固定連通，所述送水管一端與泵機出水口固定連通，另一端貫穿除臭罐外壁后與噴淋管固定連通。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述過濾組件包括滑軌、滑屜和透氣布料，所述滑軌設置有兩組，兩組所述滑軌分別與過濾箱兩側內壁固定連接，所述過濾箱正對兩組滑軌之間的位置開設有插口，所述滑屜插入該插口內并且與兩組滑軌滑動連接，所述滑屜位于過濾箱內的部分上下貫通，所述透氣布料固定連接在滑屜內側，所述滑屜與過濾箱可拆卸連接。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述滑屜外側具有凸緣，該凸緣四角均配合有螺絲，四組所述螺絲均旋入過濾箱，所述滑屜通過四組螺絲與過濾箱可拆卸連接。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述滑屜外側還設置有U形握把，所述U形握把開口朝向滑屜設置并且與滑屜固定連接。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述除臭罐底部呈漏斗形，所述配液罐與除臭罐軸線重合設置。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：所述除臭罐底部還固定連接有四組支撐板條，四組所述支撐板條繞除臭罐底部邊緣等距設置。
作為本發明所述一種污水處理除臭設備的一種優選方案，其中：四組所述支腳分別設置在污水箱底部四角，四組所述支撐板條底部與四組所述支腳底部齊平。
基于上述一種污水處理除臭設備，本發明還額外提供一種污水處理除臭設備的使用方法，具體包括以下步驟：
S1，通過進水管將污水通入污水箱內，驅動電機帶動轉動桿轉動，轉動桿帶動翻攪螺旋和抽氣扇葉轉動，翻攪螺旋翻攪污水，使臭氣充分發散，抽氣扇葉轉動將臭氣抽入集氣罩內并且通過導氣管排入除臭罐；
S2，通過兩組進液管向配液罐內通入除臭劑和水，轉動桿轉動時通過兩組支撐柱配合皮帶驅動轉動軸轉動，轉動軸帶動攪拌槳轉動，攪拌槳對藥劑進行混合，配置除臭液；
S3，泵機配合抽水管和送水管將配液罐內的除臭液泵入噴淋管內并最終通過多組噴淋管噴出，進入除臭罐內的臭氣沿螺旋形腔室向下移動，多組噴淋管內噴出的除臭液對臭氣進行除臭，除臭液形成的水流也向下輸送并最終在重力作用下流入導流管內，由于抽氣扇葉的抽吸，污水箱與除臭罐內形成壓力差，配合除臭液的壓力使得單向閥導通，除臭液流入污水箱內與污水混合，翻攪螺旋的翻攪使除臭液與污水混合均勻，除臭液進一步對污水除臭；
S4，除臭罐內產生的除臭液水霧等通過連通管進入過濾箱內，水霧在通過透氣布料時被透氣布料阻隔，水霧匯聚成水流并通過連通管回流至除臭罐內，最終通過導流管、單向閥和延長管流入污水箱內。
本發明的有益效果：通過設置翻攪機構使得裝置能夠翻攪污水使污水中的臭氣快速發散，并利用抽氣機構、配液機構和噴淋機構配合使得裝置能夠通過噴淋除臭液對臭氣進行除臭，裝置噴淋的除臭液最終通入污水中并配合翻攪機構翻攪混合，即能夠?qū)Τ魵膺M行除臭，也能夠?qū)ξ鬯M一步除臭，提高了污水除臭效率的同時保障了除臭效果，裝置的翻攪機構與配液機構共用驅動源，能源利用率高。
（發明人：楊步久;李強;胡冰霞）
