公布日：2024.01.26
申請日：2023.12.14
分類號：C02F1/461(2023.01)I
摘要
本發明涉及污水處理的技術領域，特別是涉及一種環保型電化學污水處理設備，包括陰極筒一、排水管、陽極筒和陰極筒二；還包括陰極板一、陰極板二、陽極板和多路控制器，排水管的下端與陰極筒一連通，陽極筒的右部同心設置在陰極筒一的處理腔室中，陰極筒二的左部同心設置在陽極筒的內部，陰極筒一的內壁上圓周設置多個陰極板一，陰極筒二的外壁上圓周設置多個陰極板二，陽極筒的內壁和外壁上均設置多個陽極板，陽極筒的內壁和外壁上均設置刮刷組件，多路控制器與多個陽極板電性連接，陽極筒推送污水流動，同時推動刮刷組件沿著陽極筒往復移動；其電極筒組件形成單獨的污水處理設備，并能夠推動污水流動，也能清除電極板上的附著物，實用性好。
權利要求書

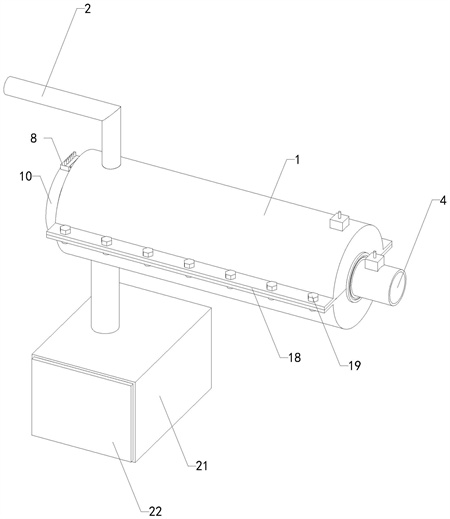

1.一種環保型電化學污水處理設備，包括陰極筒一（1）、排水管（2）、陽極筒（3）和陰極筒二（4）；其特征在于，還包括陰極板一（5）、陰極板二（6）、陽極板（7）和多路控制器（8），陰極筒一（1）的內部設置處理腔室，排水管（2）安裝在陰極筒一（1）的外壁上，排水管（2）的下端與陰極筒一（1）的處理腔室連通，陽極筒（3）安裝在陰極筒一（1）的左端面上，陽極筒（3）的右部同心設置在陰極筒一（1）的處理腔室中，陽極筒（3）的左端封閉設置，陽極筒（3）的右端與陰極筒一（1）的右端設置間隙，陰極筒二（4）安裝在陰極筒一（1）的右端面上，陰極筒二（4）的左部同心設置在陽極筒（3）的內部，陰極筒二（4）的右端設置污水進口，陰極筒二（4）的左端與排水管（2）的左端設置間隙，陰極筒一（1）的內壁上圓周設置多個陰極板一（5），陰極筒二（4）的外壁上圓周設置多個陰極板二（6），陰極筒一（1）和陰極筒二（4）上分別設置多個陰極板一（5）和多個陰極板二（6）的控制器，陽極筒（3）的內壁和外壁上均設置多個陽極板（7），陽極筒（3）的內壁和外壁上均設置刮刷組件，多路控制器（8）安裝在陽極筒（3）上，多路控制器（8）與多個陽極板（7）電性連接，多路控制器（8）控制多個陽極板（7）交替變化電壓強度，使多個陽極板（7）與多個陰極板一（5）和多個陰極板二（6）之間的吸引力規律性改變，從而改變陽極筒（3）的狀態，使陽極筒（3）推送污水流動，同時推動刮刷組件沿著陽極筒（3）往復移動；還包括多路電滑環（10），多路電滑環（10）的內圈套裝在陽極筒（3）的左端外壁上，多路電滑環（10）的內圈接線端分別與多個陽極板（7）電性連接，多路控制器（8）安裝在多路電滑環（10）的外圈上，多路電滑環（10）的外圈接線端與多路控制器（8）電性連接，多路電滑環（10）的外圈通過之間與陰極筒一（1）的左端外壁連接；還包括排泥管（20）和污泥箱（21），污泥箱（21）的內部設置收集腔室，排泥管（20）的上端伸入陰極筒一（1）的處理腔室底部，排泥管（20）的下端伸入污泥箱（21）的收集腔室中；還包括排泥抽屜（22），污泥箱（21）的側壁上設置開口，排泥抽屜（22）通過所述開口可拆卸和安裝在污泥箱（21）的收集腔室中。
2.如權利要求1所述的一種環保型電化學污水處理設備，其特征在于，還包括密封軸承組件（9），陽極筒（3）為硬質筒形結構，陽極筒（3）的左端通過密封軸承組件（9）同心轉動安裝在陰極筒一（1）的左端面，多個陽極板（7）為長條形，多個陽極板（7）圓周均勻安裝在陽極筒（3）的內壁和外壁上，多個陽極板（7）、多個陰極板一（5）和多個陰極板二（6）的數量相等。
3.如權利要求2所述的一種環保型電化學污水處理設備，其特征在于，刮刷組件包括螺旋葉片一（11）和螺旋葉片二（12），螺旋葉片一（11）螺旋環繞安裝在陽極筒（3）的外壁上，螺旋葉片二（12）螺旋環繞安裝在陽極筒（3）的內壁上，螺旋葉片一（11）和螺旋葉片二（12）的旋向相反。
4.如權利要求1所述的一種環保型電化學污水處理設備，其特征在于，還包括籠型框架（13）和彈性膜（14），排水管（2）的側壁設置為籠型框架（13），籠型框架（13）均勻設置多個縱橫交錯的筋條，多個彈性膜（14）分別設置在所述筋條構成的方格上，陽極板（7）為方形，彈性膜（14）的內表面和外表面均設置陽極板（7），多路控制器（8）與多個陽極板（7）電性連接。
5.如權利要求4所述的一種環保型電化學污水處理設備，其特征在于，刮刷組件包括兩個彈性環箍（15）和毛刷（16），兩個彈性環箍（15）分別套裝在籠型框架（13）的外壁和籠型框架（13）的內壁上，彈性環箍（15）上圓周設置毛刷（16），毛刷（16）與陽極板（7）、陰極板一（5）和陰極板二（6）刮刷接觸。
6.如權利要求5所述的一種環保型電化學污水處理設備，其特征在于，還包括多個擋板（17），多個擋板（17）分別安裝在陽極筒（3）的左端和右端外壁上，多個擋板（17）將彈性環箍（15）限位在多個陽極板（7）上。
7.如權利要求1所述的一種環保型電化學污水處理設備，其特征在于，還包括法蘭板（18）和多個螺栓（19），陰極筒一（1）分為上部和下部，陰極筒一（1）的上部和下部的左右側壁上均設置法蘭板（18），多個螺栓（19）將法蘭板（18）螺接緊固。
發明內容
為解決上述技術問題，本發明提供一種電極筒組件形成單獨的污水處理設備，并能夠推動污水流動，也能清除電極板上的附著物，實用性好的環保型電化學污水處理設備。
本發明的一種環保型電化學污水處理設備，包括陰極筒一、排水管、陽極筒和陰極筒二；還包括陰極板一、陰極板二、陽極板和多路控制器，陰極筒一的內部設置處理腔室，排水管安裝在陰極筒一的外壁上，排水管的下端與陰極筒一的處理腔室連通，陽極筒安裝在陰極筒一的左端面上，陽極筒的右部同心設置在陰極筒一的處理腔室中，陽極筒的左端封閉設置，陽極筒的右端與陰極筒一的右端設置間隙，陰極筒二安裝在陰極筒一的右端面上，陰極筒二的左部同心設置在陽極筒的內部，陰極筒二的右端設置污水進口，陰極筒二的左端與排水管的左端設置間隙，陰極筒一的內壁上圓周設置多個陰極板一，陰極筒二的外壁上圓周設置多個陰極板二，陰極筒一和陰極筒二上分別設置多個陰極板一和多個陰極板二的控制器，陽極筒的內壁和外壁上均設置多個陽極板，陽極筒的內壁和外壁上均設置刮刷組件，多路控制器安裝在陽極筒上，多路控制器與多個陽極板電性連接，多路控制器控制多個陽極板交替變化電壓強度，使多個陽極板與多個陰極板一和多個陰極板二之間的吸引力規律性改變，從而改變陽極筒的狀態，使陽極筒推送污水流動，同時推動刮刷組件沿著陽極筒往復移動；工作時，污水通過陰極筒二的進水口輸入到陽極筒的內部左端并沿著陽極筒和內壁和陰極筒二的外壁向右流動，污水到達陰極筒一的右端后沿著陽極筒的外壁和陰極筒一的內壁向左流動，并通過排水管排出，同時陰極筒一和陰極筒二上的控制器控制多個陰極板一和多個陰極板二規律性變化電壓強度，多路控制器控制多個陽極板配合多個陰極板一和多個陰極板二的電壓變化而有規律的配合性變化，基于異性電極之間的吸引作用，從而使多個陽極板與多個陰極板一和多個陰極板二之間的引力發生規律性變化，所述變化的引力作用在陽極筒上，使陽極筒產生類似泵的形態變化，推動污水流動，加快污水流動，同時推動刮刷組件沿著陽極筒往復移動將附著在多個陰極板一、多個陰極板二和多個陽極板上的沉淀物等刮擦下來，使陰極板一、陰極板二和陽極板保持處理效果，使雙陰極三級段式電極筒組件形成單獨的污水處理設備，結構簡單，而且陽極筒形電極組件為活動結構，能夠推動污水流動，使污水在流動過程中與電極板的接觸更加充分，也能清除電極板上的附著物，實用性好。
優選的，還包括密封軸承組件，陽極筒為硬質筒形結構，陽極筒的左端通過密封軸承組件同心轉動安裝在陰極筒一的左端面，多個陽極板為長條形，多個陽極板圓周均勻安裝在陽極筒的內壁和外壁上，多個陽極板、多個陰極板一和多個陰極板二的數量相等；陰極筒一和陰極筒二上的控制器控制多個陰極板一和多個陰極板二的電壓沿著順時針或逆時針規律性變化強度，多路控制器控制多個陽極板的電壓落后多個陰極板一和多個陰極板二一步沿著順時針或逆時針規律性變化強度，從而使多個陰極板一和多個陰極板二對多個陽極板引力產生圓周變化的吸引力，使得陽極筒通過密封軸承組件在陰極筒一和陰極筒二之間轉動起來，陽極筒帶動刮刷組件轉動，使得刮刷組件在掛刷多個陰極板一和多個陰極板二的同時推動污水流動，實用性好。
優選的，還包括多路電滑環，多路電滑環的內圈套裝在陽極筒的左端外壁上，多路電滑環的內圈接線端分別與多個陽極板電性連接，多路控制器安裝在多路電滑環的外圈上，多路電滑環的外圈接線端與多路控制器電性連接，多路電滑環的外圈通過之間與陰極筒一的左端外壁連接；通過設置多路電滑環，使得多路控制器能夠在陽極筒轉動時與多個陽極板穩定的電性連接。
優選的，刮刷組件包括螺旋葉片一和螺旋葉片二，螺旋葉片一螺旋環繞安裝在陽極筒的外壁上，螺旋葉片二螺旋環繞安裝在陽極筒的內壁上，螺旋葉片一和螺旋葉片二的旋向向反；在陽極筒轉動時，螺旋葉片二將陰極筒二的外壁和陽極筒的內壁之間的污水向陰極筒一的右端推動，同時螺旋葉片一將陽極筒外壁和陰極筒一內壁之間的污水向陰極筒一的左端推動，同時螺旋葉片一和螺旋葉片二刮擦多個陰極板一和多個陰極板二，清除陰極板一和陰極板二上的附著物，使電化學處理效果穩定。
優選的，還包括籠型框架和彈性膜，排水管的側壁設置為籠型框架，籠型框架均勻設置多個縱橫交錯的筋條，多個彈性膜分別設置在所述筋條構成的方格上，陽極板為方形，彈性膜的內表面和外表面均設置陽極板，多路控制器與多個陽極板電性連接；陰極筒一和陰極筒二上的控制器控制多個陰極板一和多個陰極板二的電壓相對增大或減小，多路控制器控制沿陽極筒徑向環形布置的多個陽極板的電壓依次增大或減小，在陰極板一的電壓增大時，電壓增大的環形布置的多個陽極板與電壓增大的多個陰極板一之間的引力增大，使得籠型框架相應的部位上的多個彈性膜向陰極筒一膨脹，同理，在多個陰極板二的電壓增大時，籠型框架相應的部位上的多個彈性膜向陰極筒二膨脹，規律膨脹變化的多個彈性膜，將陰極筒二的外壁和陽極筒的內壁之間污水向陰極筒一的右端擠壓推動，使陽極筒的外壁和陰極筒一的內壁之間的污水向陰極筒一的左端擠壓推動，提高污水的流動性，同時擠壓推動刮刷組件沿著陽極筒往復移動，實用性好。
優選的，刮刷組件包括兩個彈性環箍和毛刷，兩個彈性環箍分別套裝在籠型框架的外壁和籠型框架的內壁上，彈性環箍上圓周設置毛刷，毛刷與陽極板、陰極板一和陰極板二刮刷接觸；在多個彈性膜膨脹時，與未膨脹的多個彈性膜之間形成斜坡，膨脹的多個彈性膜將彈性環箍拉伸繃緊，彈性環箍的拉力使彈性環箍沿著所述斜坡滾動，從而帶動毛刷刮刷多個陰極板一、多個陰極板二和多個陽極板，實現對彈性環箍的擠壓推動和刮刷清除陰極板一、陰極板二和陽極板上的沉淀物，實用性好。
優選的，還包括多個擋板，多個擋板分別安裝在陽極筒的左端和右端外壁上，多個擋板將彈性環箍限位在多個陽極板上；通過設置多個擋板避免彈性環箍從陽極筒上脫落，提高可靠性。
優選的，還包括法蘭板和多個螺栓，陰極筒一分為上部和下部，陰極筒一的上部和下部的左右側壁上均設置法蘭板，多個螺栓將法蘭板螺接緊固；通過上述設置方便拆卸和安裝陰極筒一的上部和下部，也方便對陰極筒一內部進行清洗和維修，實用性好。
優選的，還包括排泥管和污泥箱，污泥箱的內部設置收集腔室，排泥管的上端伸入陰極筒一的處理腔室底部，排泥管的下端伸入污泥箱的收集腔室中；陰極筒一的處理腔室底部的沉積物在掛刷組件的推動下通過排泥管匯集到污泥箱的收集腔室中，實現沉積物的自動排出，實用性好。
優選的，還包括排泥抽屜，污泥箱的側壁上設置開口，排泥抽屜通過所述開口可拆卸和安裝在污泥箱的收集腔室中；工作一段時間后，將排泥抽屜從污泥箱的開口中拆卸出來，方便對排泥抽屜中的沉積物進行清理，實用性好。
與現有技術相比本發明的有益效果為：工作時，污水通過陰極筒二的進水口輸入到陽極筒的內部左端并沿著陽極筒和內壁和陰極筒二的外壁向右流動，污水到達陰極筒一的右端后沿著陽極筒的外壁和陰極筒一的內壁向左流動，并通過排水管排出，同時陰極筒一和陰極筒二上的控制器控制多個陰極板一和多個陰極板二規律性變化電壓強度，多路控制器控制多個陽極板配合多個陰極板一和多個陰極板二的電壓變化而有規律的配合性變化，基于異性電極之間的吸引作用，從而使多個陽極板與多個陰極板一和多個陰極板二之間的引力發生規律性變化，所述變化的引力作用在陽極筒上，使陽極筒產生類似泵的形態變化，推動污水流動，加快污水流動，同時推動刮刷組件沿著陽極筒往復移動將附著在多個陰極板一、多個陰極板二和多個陽極板上的沉淀物等刮擦下來，使陰極板一、陰極板二和陽極板保持處理效果，使雙陰極三級段式電極筒組件形成單獨的污水處理設備，結構簡單，而且陽極筒形電極組件為活動結構，能夠推動污水流動，使污水在流動過程中與電極板的接觸更加充分，也能清除電極板上的附著物，實用性好。
（發明人：李瑞陽;翟超;董前旺;蘇航）
