公布日：2024.12.13

申請日：2024.10.30

分類號：B01D21/24(2006.01)I;C02F11/02(2006.01)I;B09B3/00(2022.01)I

摘要

本發明屬于生物除臭技術領域，公開了一種污泥自動清理裝置。該裝置包括吸收母管、滑動驅動組件和負壓驅動件，吸收母管位于待清理設備內，吸收母管朝向待清理設備底部的一側開設有多個負壓吸孔，負壓吸孔連通于負壓驅動件，滑動驅動組件安裝于待清理設備上，且滑動驅動組件傳動連接于吸收母管，以使吸收母管能沿預設方向進行移動。采用上述污泥自動清理裝置，不僅可以有效避免淤泥在生物塔內沉積發酵，釋放惡臭氣體，影響除臭系統的有效運行，防止排放的污染物污染環境；同時還可以避免人工清洗生物塔底部淤泥，從而減少了人工干預的過程，在降低了對人身危害性的同時，保證污泥清理效果達到預設標準，使得該污泥自動清理裝置的實用性大大增強。

權利要求書

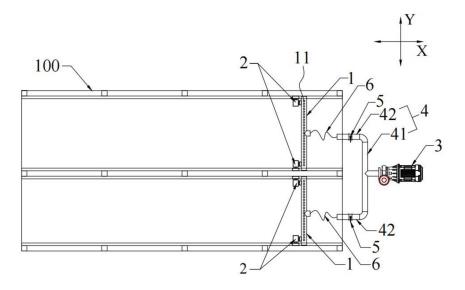

1.污泥自動清理裝置，其特征在于，包括吸收母管(1)、滑動驅動組件(2)和負壓驅動件(3)，所述吸收母管(1)位于待清理設備(100)內，所述吸收母管(1)朝向所述待清理設備(100)底部的一側開設有多個負壓吸孔(11)，所述負壓吸孔(11)連通于所述負壓驅動件(3)，所述滑動驅動組件(2)安裝于所述待清理設備(100)上，且所述滑動驅動組件(2)傳動連接于所述吸收母管(1)，以使所述吸收母管(1)能沿預設方向進行移動。

2.根據權利要求1所述的污泥自動清理裝置，其特征在于，所述滑動驅動組件(2)包括定向滑軌(21)、傳動件(22)和滑動驅動件(23)，所述定向滑軌(21)沿所述預設方向延伸設置，且所述定向滑軌(21)的兩端固連于所述待清理設備(100)，所述傳動件(22)沿所述預設方向可活動地設置于所述定向滑軌(21)上，所述傳動件(22)連接于所述吸收母管(1)，且所述滑動驅動件(23)傳動連接于所述傳動件(22)。

3.根據權利要求2所述的污泥自動清理裝置，其特征在于，所述定向滑軌(21)內沿所述預設方向開設有滑道(211)，所述傳動件(22)可活動地設置于所述滑道(211)內。

4.根據權利要求3所述的污泥自動清理裝置，其特征在于，所述定向滑軌(21)的壁面上貫穿開設有避位通道(212)，所述避位通道(212)沿所述預設方向延伸設置，且所述避位通道(212)與所述滑道(211)相連通；所述傳動件(22)為傳動齒輪，所述傳動齒輪的端面和側面均貼合連接于所述滑道(211)的內壁面，所述滑動驅動件(23)的傳動軸穿過所述避位通道(212)并與所述傳動齒輪連接，所述滑動驅動件(23)的固定端固連于所述吸收母管(1)。

5.根據權利要求4所述的污泥自動清理裝置，其特征在于，所述傳動齒輪包括嚙合連接的主傳動齒輪(221)和從傳動齒輪(222)，所述主傳動齒輪(221)連接于所述滑動驅動件(23)的傳動軸，且所述主傳動齒輪(221)、所述從傳動齒輪(222)的端面和側面均貼合連接于所述滑道(211)的內壁面。

6.根據權利要求1-5中任一項所述的污泥自動清理裝置，其特征在于，所述污泥自動清理裝置還包括分流管(4)，所述分流管(4)包括總管(41)和至少兩個分流支管(42)，所述總管(41)的一端連接于所述負壓驅動件(3)，所述分流管(4)的另一端同時連通于至少兩個所述分流支管(42)；所述吸收母管(1)至少有兩個，所述分流支管(42)一一對應連接于所述吸收母管(1)，不同所述吸收母管(1)上的所述滑動驅動組件(2)能依序開啟，以使至少兩個所述吸收母管(1)能于所述待清理設備(100)內依序移動。

7.根據權利要求6所述的污泥自動清理裝置，其特征在于，所述污泥自動清理裝置還包括控制器和至少兩個電磁開關閥(5)，每個所述分流支管(42)上都設置有所述電磁開關閥(5)，所述控制器通訊連接于至少兩個所述電磁開關閥(5)以及至少兩個所述吸收母管(1)上的所述滑動驅動組件(2)，所述控制器能控制不同所述吸收母管(1)上的所述滑動驅動組件(2)依序開啟，并能控制不同所述分流支管(42)上的所述電磁開關閥(5)依序開啟。

8.根據權利要求1-5中任一項所述的污泥自動清理裝置，其特征在于，所述污泥自動清理裝置還包括過流軟管(6)，所述過流軟管(6)的兩端分別連接于所述吸收母管(1)和所述負壓驅動件(3)。

9.根據權利要求1-5中任一項所述的污泥自動清理裝置，其特征在于，所述吸收母管(1)的兩端均設置有所述滑動驅動組件(2)。

10.根據權利要求1-5中任一項所述的污泥自動清理裝置，其特征在于，所述吸收母管(1)與所述待清理設備(100)的底面間隔設置。

發明內容

本發明的目的在于提供一種污泥自動清理裝置，能夠減少人工干預，從而在降低對人身危害性的同時，保證污泥清理效果達標。

為達此目的，本發明采用以下技術方案：

污泥自動清理裝置，包括吸收母管、滑動驅動組件和負壓驅動件，所述吸收母管位于待清理設備內，所述吸收母管朝向所述待清理設備底部的一側開設有多個負壓吸孔，所述負壓吸孔連通于所述負壓驅動件，所述滑動驅動組件安裝于所述待清理設備上，且所述滑動驅動組件傳動連接于所述吸收母管，以使所述吸收母管能沿預設方向進行移動。

作為優選，所述滑動驅動組件包括定向滑軌、傳動件和滑動驅動件，所述定向滑軌沿所述預設方向延伸設置，且所述定向滑軌的兩端固連于所述待清理設備，所述傳動件沿所述預設方向可活動地設置于所述定向滑軌上，所述傳動件連接于所述吸收母管，且所述滑動驅動件傳動連接于所述傳動件。

作為優選，所述定向滑軌內沿所述預設方向開設有滑道，所述傳動件可活動地設置于所述滑道內。

作為優選，所述定向滑軌的壁面上貫穿開設有避位通道，所述避位通道沿所述預設方向延伸設置，且所述避位通道與所述滑道相連通；

所述傳動件為傳動齒輪，所述傳動齒輪的端面和側面均貼合連接于所述滑道的內壁面，所述滑動驅動件的傳動軸穿過所述避位通道并與所述傳動齒輪連接，所述滑動驅動件的固定端固連于所述吸收母管。

作為優選，所述傳動齒輪包括嚙合連接的主傳動齒輪和從傳動齒輪，所述主傳動齒輪連接于所述滑動驅動件的傳動軸，且所述主傳動齒輪、所述從傳動齒輪的端面和側面均貼合連接于所述滑道的內壁面。

作為優選，所述污泥自動清理裝置還包括分流管，所述分流管包括總管和至少兩個分流支管，所述總管的一端連接于所述負壓驅動件，所述分流管的另一端同時連通于至少兩個所述分流支管；

所述吸收母管至少有兩個，所述分流支管一一對應連接于所述吸收母管，不同所述吸收母管上的所述滑動驅動組件能依序開啟，以使至少兩個所述吸收母管能于所述待清理設備內依序移動。

作為優選，所述污泥自動清理裝置還包括控制器和至少兩個電磁開關閥，每個所述分流支管上都設置有所述電磁開關閥，所述控制器通訊連接于至少兩個所述電磁開關閥以及至少兩個所述吸收母管上的所述滑動驅動組件，所述控制器能控制不同所述吸收母管上的所述滑動驅動組件依序開啟，并能控制不同所述分流支管上的所述電磁開關閥依序開啟。

作為優選，所述污泥自動清理裝置還包括過流軟管，所述過流軟管的兩端分別連接于所述吸收母管和所述負壓驅動件。

作為優選，所述吸收母管的兩端均設置有所述滑動驅動組件。

作為優選，所述吸收母管與所述待清理設備的底面間隔設置。

本發明所提供的污泥自動清理裝置的有益效果：

該污泥自動清理裝置包括吸收母管、滑動驅動組件和負壓驅動件，滑動驅動組件傳動連接于吸收母管，以使吸收母管能沿預設方向進行移動，并通過負壓驅動件自動對待清理設備底部的污泥進行吸取清理。通過上述設置，不僅可以有效避免淤泥在待清理設備內沉積發酵，釋放惡臭氣體，影響除臭系統的有效運行，防止排放的污染物污染環境；同時還可以避免人工清洗待清理設備底部淤泥，從而減少了人工干預的過程，在降低了對人身危害性的同時，保證污泥清理效果達到預設標準。

（發明人：鄭筱凱;陳馳;張文帥）
