申請日2017.09.29

　　公開(公告)日2017.12.15

　　IPC分類號C02F9/04; C02F101/30; C02F103/30

　　摘要

　　本發明提供一種整染印花生產污水處理系統，包括污泥沉淀池、提升泵、網狀載板、L型長管、吊繩、掛桿、網狀盤、粗濾筒、精濾筒、納濾膜、吸附箱以及中心管，網狀載板安裝在污泥沉淀池內部，提升泵安裝在網狀載板上端面，L型長管設置在污泥沉淀池右側，L型長管通過管道與提升泵相連接，網狀盤設置在L型長管內部，吊繩上端固定在網狀盤下端面，吊繩環形側面固定有掛桿，該設計便于去除污泥以及回收纖維雜質，粗濾筒通過管道與L型長管右端相連接，中心管安裝在精濾筒內部中心位置，納濾膜安裝在中心管環形側面，該設計便于顏料的回收，本發明結構簡單，便于操作，能夠實現纖維雜質以及顏料的回收，可靠性高。

　　權利要求書

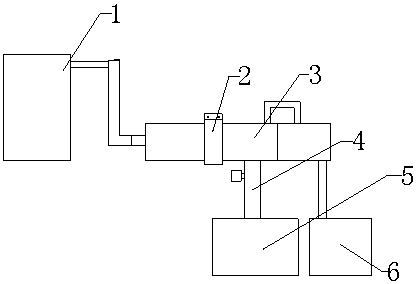

　　1.一種整染印花生產污水處理系統，包括污泥及纖維雜質去除組件(1)、連接筒(2)、過濾處理組件(3)、顏料管(4)、板框壓濾機(5)以及加藥箱(6)，其特征在于：所述污泥及纖維雜質去除組件(1)通過連接筒(2)與過濾處理組件(3)相連接，所述過濾處理組件(3)設置在污泥及纖維雜質去除組件(1)右端面，所述顏料管(4)上端與過濾處理組件(3)相連接，所述顏料管(4)下端與板框壓濾機(5)相連接，所述加藥箱(6)設置在板框壓濾機(5)右側，所述加藥箱(6)與過濾處理組件(3)相連接;

　　所述污泥及纖維雜質去除組件(1)包括污泥沉淀池(11)、提升泵(12)、網狀載板(13)、污泥輸送泵(14)、L型長管(15)、吊繩(16)、掛桿(17)、網狀盤(18)以及提手(19)，所述網狀載板(13)安裝在污泥沉淀池(11)內部，所述提升泵(12)安裝在網狀載板(13)上端面，所述污泥輸送泵(14)安裝在污泥沉淀池(11)內部下側端面，所述L型長管(15)設置在污泥沉淀池(11)右側，所述L型長管(15)通過管道與提升泵(12)相連接，所述提手(19)上端設置在L型長管(15)上端面，所述提手(19)下端固定在網狀盤(18)上端面，所述網狀盤(18)設置在L型長管(15)內部，所述吊繩(16)上端固定在網狀盤(18)下端面，所述吊繩(16)環形側面固定有掛桿(17);

　　所述過濾處理組件(3)包括粗濾筒(31)、粗濾網(32)、精濾筒(33)、納濾膜(34)、膜支撐(35)、彎管(36)、吸附箱(37)、活性炭板(38)以及中心管(39)，所述粗濾筒(31)通過管道與L型長管(15)右端相連接，所述粗濾網(32)安裝在粗濾筒(31)內部，所述精濾筒(33)通過連接筒(2)連接在粗濾筒(31)右端，所述納濾膜(34)通過膜支撐(35)安裝在精濾筒(33)內部，所述中心管(39)安裝在精濾筒(33)內部中心位置，所述納濾膜(34)安裝在中心管(39)環形側面，所述精濾筒(33)環形側面下端通過管道與板框壓濾機(5)相連接，所述彎管(36)左端連接在精濾筒(33)環形側面上端，所述彎管(36)右端連接在吸附箱(37)上端面，所述活性炭板(38)安裝在吸附箱(37)內部，所述活性炭板(38)設置在彎管(36)右側，所述吸附箱(37)下端通過管道與加藥箱(6)相連接。

　　2.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述連接筒(2)內部環形側面安裝有密封圈。

　　3.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述連接筒(2)環形側面上端設置有開口，且開口前側以及后側均固定有翼板，所述翼板通過螺栓相連接。

　　4.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述顏料管(4)上安裝有閥體。

　　5.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述掛桿(17)設有兩根以上，兩根以上所述掛桿(17)等距固定在吊繩(16)環形側面。

　　6.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述掛桿(17)環形側面固定有毛刺。

　　7.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述L型長管(15)內部上端固定有擋臺，且網狀盤(18)設置在擋臺上端面。

　　8.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述提手(19)外表面固定有橡膠套。

　　9.根據權利要求1所述的一種整染印花生產污水處理系統，其特征在于：所述中心管(39)環形側面開設有通孔。

　　說明書

　　一種整染印花生產污水處理系統

　　技術領域

　　本發明是一種整染印花生產污水處理系統，屬于整染印花污水處理設備領域。

　　背景技術

　　印染又稱之為染整。是一種加工方式，也是前處理，染色，印花，后整理，洗水等的總稱;本科的染整專業現在已經并入輕化工程專業;早在六、七千年前的新石器時代，我們的祖先就能夠用赤鐵礦粉末將麻布染成紅色。居住在青海柴達木盆地諾木洪地區的原始部落，能把毛線染成黃、紅、褐、藍等色，織出帶有色彩條紋的毛布。商周時期，染色技術不斷提高。宮廷手工作坊中設有專職的官吏“染人”來“掌染草”，管理染色生產。染出的顏色也不斷增加。到漢代，染色技術達到了相當高的水平。

　　印染廢水是加工棉、麻、化學纖維及其混紡產品為主的印染廠排出的廢水。印染廢水水量較大，每印染加工1噸紡織品耗水100～200噸，其中80～90%成為廢水。紡織印染廢水具有水量大、有機污染物含量高、堿性大、水質變化大等特點，屬難處理的工業廢水之一，廢水中含有染料、漿料、助劑、油劑、酸堿、纖維雜質、砂類物質、無機鹽等。

　　現有技術中，整染印花生產污水處理系統難以實現纖維雜質以及顏料的回收，且處理后的水質不能得到充分的保證，所以需要一種整染印花生產污水處理系統以解決上述問題。

　　發明內容

　　針對現有技術存在的不足，本發明目的是提供一種整染印花生產污水處理系統，以解決上述背景技術中提出的問題，本發明結構簡單，便于操作，能夠實現纖維雜質以及顏料的回收，可靠性高。

　　為了實現上述目的，本發明是通過如下的技術方案來實現：一種整染印花生產污水處理系統，包括污泥及纖維雜質去除組件、連接筒、過濾處理組件、顏料管、板框壓濾機以及加藥箱，所述污泥及纖維雜質去除組件通過連接筒與過濾處理組件相連接，所述過濾處理組件設置在污泥及纖維雜質去除組件右端面，所述顏料管上端與過濾處理組件相連接，所述顏料管下端與板框壓濾機相連接，所述加藥箱設置在板框壓濾機右側，所述加藥箱與過濾處理組件相連接，所述污泥及纖維雜質去除組件包括污泥沉淀池、提升泵、網狀載板、污泥輸送泵、L型長管、吊繩、掛桿、網狀盤以及提手，所述網狀載板安裝在污泥沉淀池內部，所述提升泵安裝在網狀載板上端面，所述污泥輸送泵安裝在污泥沉淀池內部下側端面，所述L型長管設置在污泥沉淀池右側，所述L型長管通過管道與提升泵相連接，所述提手上端設置在L型長管上端面，所述提手下端固定在網狀盤上端面，所述網狀盤設置在L型長管內部，所述吊繩上端固定在網狀盤下端面，所述吊繩環形側面固定有掛桿，所述過濾處理組件包括粗濾筒、粗濾網、精濾筒、納濾膜、膜支撐、彎管、吸附箱、活性炭板以及中心管，所述粗濾筒通過管道與L型長管右端相連接，所述粗濾網安裝在粗濾筒內部，所述精濾筒通過連接筒連接在粗濾筒右端，所述納濾膜通過膜支撐安裝在精濾筒內部，所述中心管安裝在精濾筒內部中心位置，所述納濾膜安裝在中心管環形側面，所述精濾筒環形側面下端通過管道與板框壓濾機相連接，所述彎管左端連接在精濾筒環形側面上端，所述彎管右端連接在吸附箱上端面，所述活性炭板安裝在吸附箱內部，所述活性炭板設置在彎管右側，所述吸附箱下端通過管道與加藥箱相連接。

　　進一步地，所述連接筒內部環形側面安裝有密封圈。

　　進一步地，所述連接筒環形側面上端設置有開口，且開口前側以及后側均固定有翼板，所述翼板通過螺栓相連接。

　　進一步地，所述顏料管上安裝有閥體。

　　進一步地，所述掛桿設有兩根以上，兩根以上所述掛桿等距固定在吊繩環形側面。

　　進一步地，所述掛桿環形側面固定有毛刺。

　　進一步地，所述L型長管內部上端固定有擋臺，且網狀盤設置在擋臺上端面。

　　進一步地，所述提手外表面固定有橡膠套。

　　進一步地，所述中心管環形側面開設有通孔。

　　本發明的有益效果：本發明的一種整染印花生產污水處理系統，因本發明添加了污泥沉淀池、提升泵、網狀載板、污泥輸送泵、L型長管、吊繩、掛桿、網狀盤以及提手，該設計便于去除污泥以及回收纖維雜質，避免了材料的浪費，解決了現有技術中的染印污水處理過程中，纖維雜質回收困難，浪費材料且污染環境的問題。

　　因本發明添加了粗濾筒、粗濾網、精濾筒、納濾膜、膜支撐、彎管、吸附箱、活性炭板以及中心管，該設計便于顏料的回收，且提高了污水的處理質量，提高了排放水的安全性，解決了現有技術中的染印污水處理系統顏料的回收實現困難，回收效率低，且污水處理后的安全性不能得到充分保證的問題。

　　因添加了密封圈，該設計提高了本發明的密封性，因添加了翼板以及螺栓，該設計便于粗濾筒與精濾筒的連接，因添加了閥體，該設計便于中心管中的液體排放控制，因添加了毛刺，該設計提高了雜質纖維的回收效率，因添加了擋臺，該設計便于網狀盤的安裝，因添加了橡膠套，該設計提高了提手使用時的舒適性，因添加了通孔，該設計便于水流的流動，本發明結構簡單，便于操作，能夠實現纖維雜質以及顏料的回收，可靠性高。
