申請日2017.10.05

　　公開(公告)日2018.01.05

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及污水處理技術領域，具體涉及一種洗砂污水分離裝置，包括底部設有直線型漏斗的水箱，所述水箱外頂部設有加藥箱和出水管，所述加藥箱設有加藥管和加水管，所述加藥箱通過進水管與水箱下部連接;所述水箱內上部設有濾網，所述濾網下方填充有凈水球，所述水箱內中部設有半球形擋水板，中部內壁設有折形豎板;所述水箱的底部設有帶閥門的出口。該裝置結構簡單，維護費用低，而且還能降低勞動強度。

　　權利要求書

　　1.一種洗砂污水分離裝置，其特征在于，包括底部設有直線型漏斗的水箱，所述水箱外頂部設有加藥箱和出水管，所述加藥箱設有加藥管和加水管，所述加藥箱通過進水管與水箱下部連接;所述水箱內上部設有濾網，所述濾網下方填充有凈水球，所述水箱內中部設有半球形擋水板，中部內壁設有折形豎板;所述水箱的底部設有帶閥門的出口。

　　2.根據權利要求1所述的一種洗砂污水分離裝置，其特征在于，所述的閥門為蝶閥。

　　說明書

　　一種洗砂污水分離裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體涉及一種洗砂污水分離裝置。

　　背景技術

　　目前，國內常用的洗砂污水處理的設備有三種，帶機、板框和臥螺沉降式自卸料離心機，大部分帶機和板框的實際有效使用期限只有1年，而卸料螺旋推料器的軸承和密封件為易損件，需經常更換和保養，帶機易損件軸承數量比離心機多數倍外，濾帶也需更換，價格昂貴，沖洗泵，空壓機，污泥調理器也需要常維護，以上三種洗砂污水處理設備維護費用高，勞動強度大。

　　發明內容

　　為了解決現有技術的不足和缺陷，本發明提供一種洗砂污水分離裝置，該裝置結構簡單，維護費用低，而且還能降低勞動強度。

　　為了解決其技術問題所采用的技術方案是：

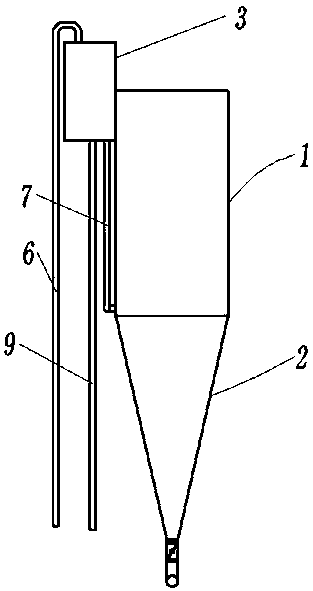

　　一種洗砂污水分離裝置，包括底部設有直線型漏斗的水箱，所述水箱外頂部設有加藥箱和出水管，所述加藥箱設有加藥管和加水管，所述加藥箱通過進水管與水箱下部連接;所述水箱內上部設有濾網，所述濾網下方填充有凈水球，所述水箱內中部設有半球形擋水板，中部內壁設有折形豎板;所述水箱的底部設有帶閥門的出口。

　　優選地，所述的閥門為蝶閥。

　　工作時，關閉閥門，通過加藥管和加水管向加藥箱內分別加入絮凝劑和洗砂產生的污水，絮凝劑和污水在加藥箱內混合后通過進水管進入水箱，污水在半球形擋水板的作用下向周圍流動，污水中的雜質在絮凝劑的作用下逐漸匯聚，沉積到折形擋板上，沉到漏斗的出口端，隨著進入水箱水量的增加，水箱內的液面逐漸接觸濾網，污水經濾網和凈水球過濾，經出水管排出，打開閥門排出底部污水。

　　本發明的有益效果是：本發明結構簡單，無易損件，維護費用低，勞動強度低;采用濾網和凈水球進行過濾，過濾效果好，不易堵塞。
