申請日2016.05.17

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14

　　摘要

　　一體化高效生活污水處理裝置涉及生化、電解生活污水處理技術領域，其包括VTBR厭氧反應器、一體式膜反應器、微電解反應器、儲水箱和自動控制柜，VTBR厭氧反應器、一體式膜反應器、微電解反應器、儲水箱均與自動控制柜電連接，且它們都固定在平臺上;VTBR厭氧反應器設有黑水入口和一個設備快速沖洗接頭，一體式膜反應器設有灰水入口、一個設備快速沖洗接頭和壓縮空氣入口，VTBR厭氧反應器通過管道與一體式膜反應器連接，一體式膜反應器通過管道與微電解反應器的入口連接，微電解反應器的出口與儲水箱的入水口連接。本實用新型的裝置完全適用于海上平臺、小區、辦公大廈等設施，處理后的水質優于回用水標準GBT 18920‑2002，可做再生水利用。

　　權利要求書

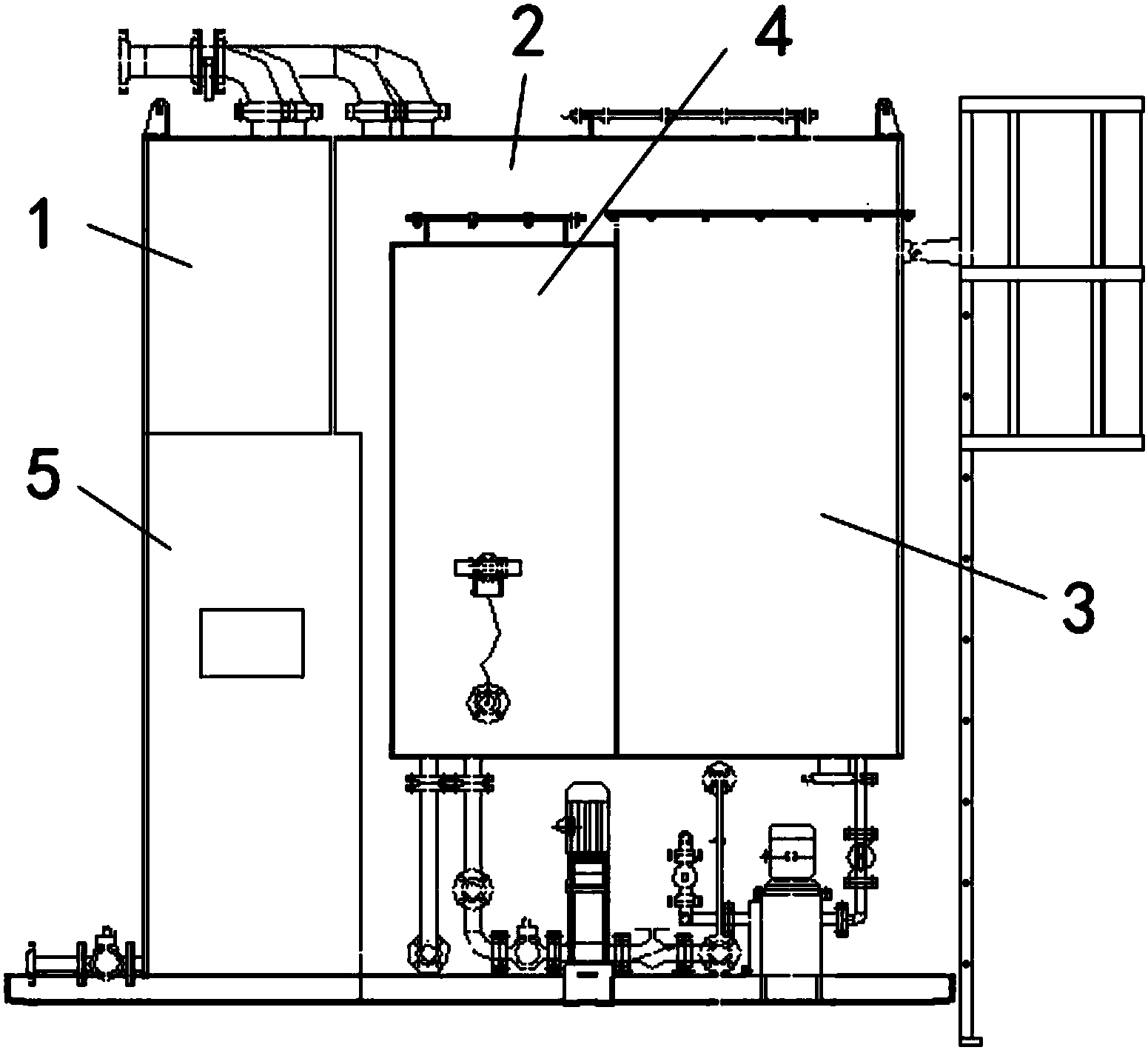

　　1.一體化高效生活污水處理裝置，其特征在于，該裝置包括VTBR厭氧反應器(1)、一體式膜反應器(2)、微電解反應器(3)、儲水箱(4)和自動控制柜(5)，VTBR厭氧反應器(1)、一體式膜反應器(2)、微電解反應器(3)、儲水箱(4)均與自動控制柜(5)電連接，且它們都固定在平臺上;VTBR厭氧反應器(1)設有黑水入口(6)和一個設備快速沖洗接頭(8)，一體式膜反應器(2)設有灰水入口(7)、一個設備快速沖洗接頭(8)和壓縮空氣入口(9)，VTBR厭氧反應器(1)通過管道與一體式膜反應器(2)連接，一體式膜反應器(2)通過管道與微電解反應器(3)的入口連接，微電解反應器(3)的出口與儲水箱(4)的入水口連接。

　　說明書

　　一體化高效生活污水處理裝置

　　技術領域

　　本實用新型涉及生化、電解生活污水處理技術領域，具體涉及一種小型一體化生活污水處理裝置。

　　背景技術

　　目前，海上平臺常用的生活污水處理裝置為多電解、生化處理裝置，較為先進的是序批式膜生物反應裝置。這些裝置雖然可以將生活污水處理后達到排放標準，但同時造成了極大的能源和水資源的浪費。

　　發明內容

　　為了解決現有海上平臺生活污水處理裝置處理指標單一，處理水平低、無法達到回用標準的技術問題，本實用新型提供一種一體化高效生活污水處理裝置。

　　本實用新型解決技術問題所采取的技術方案如下：

　　一體化高效生活污水處理裝置，包括VTBR(垂直折流多功能生化反應器)厭氧反應器、一體式膜反應器、微電解反應器、儲水箱和自動控制柜，VTBR厭氧反應器、一體式膜反應器、微電解反應器、儲水箱均與自動控制柜電連接，且它們都固定在平臺上;VTBR厭氧反應器設有黑水入口和一個設備快速沖洗接頭，一體式膜反應器設有灰水入口、一個設備快速沖洗接頭和壓縮空氣入口，VTBR厭氧反應器通過管道與一體式膜反應器連接，一體式膜反應器通過管道與微電解反應器的入口連接，微電解反應器的出口與儲水箱的入水口連接。

　　本實用新型的有益效果是：該裝置完全適用于海上平臺、小區、辦公大廈等設施，處理后的水質優于回用水標準GBT 18920-2002，可做再生水利用。
