申請日2016.05.30

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/10; C02F1/32

　　摘要

　　本實用新型涉及一種新型污水殺菌處理裝置，包括箱體，所述箱體內側設有第一傳送裝置，所述第一傳送裝置左側設有燈，所述燈下側設有第三傳送裝置，所述第三傳送裝置下側設有加熱棒，所述加熱棒下側設有第二傳送裝置。本實用新型通過設置燈，更好的對污水進行殺菌，避免病菌吸入人體內，保證了人們的健康，提高了污水的質量，為使用者提供了方便，通過設置第一傳送裝置、第二傳送裝置和第三傳送裝置，更好的對污水進行傳送，加快了處理速度，節約了使用者的時間，通過設置加熱棒，更好的對污水進行加熱，方便將污水進行分離，加快了污水的蒸發速度，方便對污水的雜質進行分離，且結構簡單，設計合理，操作方便，安全可靠。

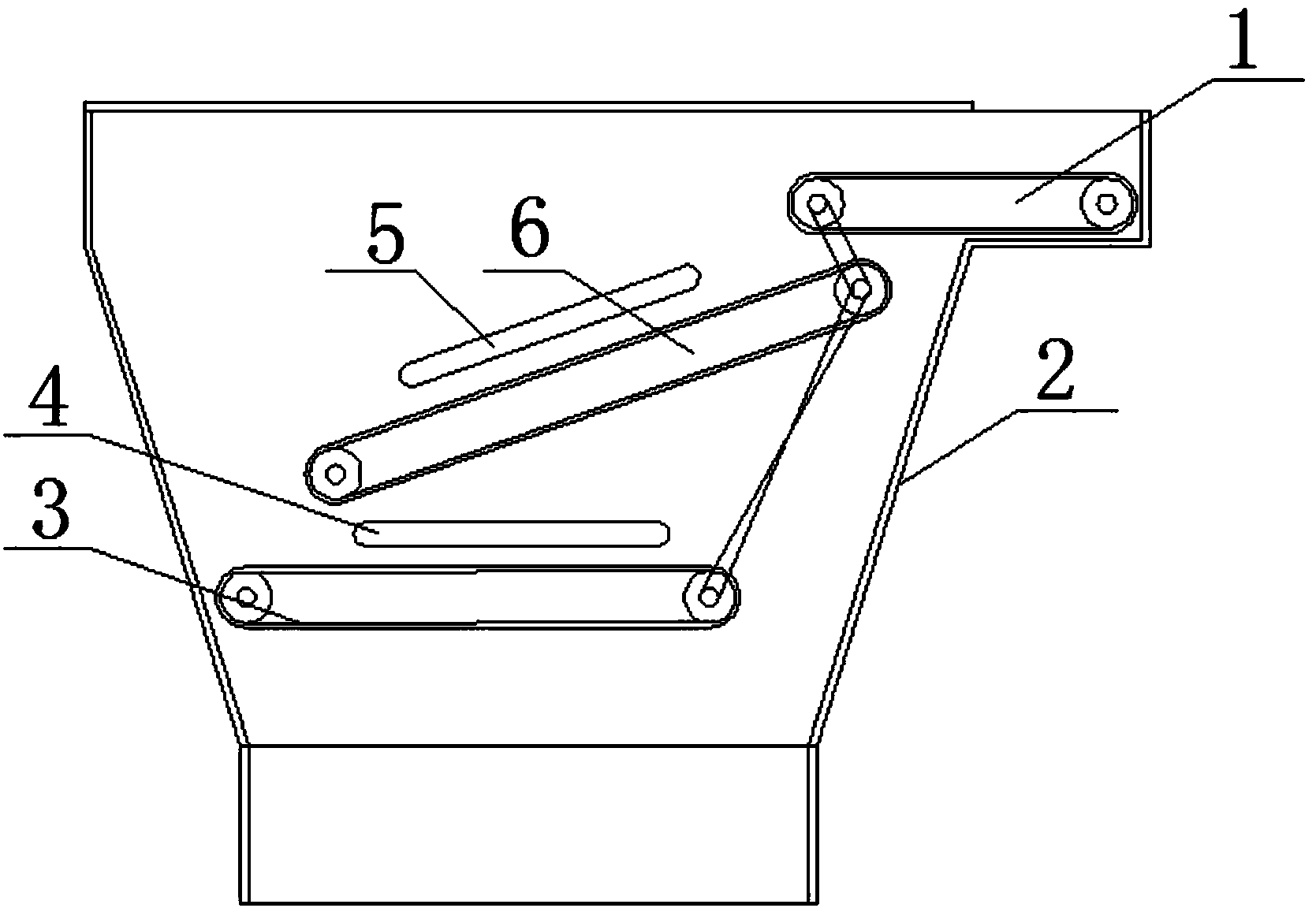

　　摘要附圖



　　權利要求書

　　1.一種新型污水殺菌處理裝置，包括箱體(2)，其特征在于：所述箱體(2)內側設有第一傳送裝置(1)，所述第一傳送裝置(1)左側設有燈(5)，所述燈(5)下側設有第三傳送裝置(6)，所述第三傳送裝置(6)下側設有加熱棒(4)，所述加熱棒(4)下側設有第二傳送裝置(3)。

　　2.根據權利要求1所述的一種新型污水殺菌處理裝置，其特征在于：所述第一傳送裝置(1)與第三傳送裝置(6)之間通過皮帶連接。

　　3.根據權利要求1所述的一種新型污水殺菌處理裝置，其特征在于：所述第三傳送裝置(6)與第二傳送裝置(3)之間通過皮帶連接。

　　4.根據權利要求1所述的一種新型污水殺菌處理裝置，其特征在于：所述燈(5)為紫外線燈。

　　5.根據權利要求1所述的一種新型污水殺菌處理裝置，其特征在于：所述燈(5)和加熱棒(4)與箱體(2)固定連接。

　　說明書

　　一種新型污水殺菌處理裝置

　　技術領域

　　本實用新型涉及機械領域，尤其涉及一種新型污水殺菌處理裝置。

　　背景技術

　　現有的裝置在使用時，一般結構比較簡單，在對污水進行處理時不容易進行殺菌，不方便通過燈對污水進行殺菌，容易對人體造成危害，影響了人體的健康，為使用者帶來不便，降低了處理效果，還有的裝置在使用時，一般不容易對污水進行蒸發，不方便通過加熱棒對污水進行蒸發，不方便將雜質分離出來，降低了處理速度，浪費了使用者的時間，還有的裝置在使用時，一般不容易對污水進行傳送，不方便通過第一傳送裝置、第二傳送裝置和第三傳送裝置對污水進行傳送，降低了處理速度，為使用者帶來不便。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術的不足，提供了一種新型污水殺菌處理裝置。

　　本實用新型是通過以下技術方案實現：

　　一種新型污水殺菌處理裝置，包括箱體，所述箱體內側設有第一傳送裝置，所述第一傳送裝置左側設有燈，所述燈下側設有第三傳送裝置，所述第三傳送裝置下側設有加熱棒，所述加熱棒下側設有第二傳送裝置。

　　作為本實用新型的優選技術方案，所述第一傳送裝置與第三傳送裝置之間通過皮帶連接。

　　作為本實用新型的優選技術方案，所述第三傳送裝置與第二傳送裝置之間通過皮帶連接。

　　作為本實用新型的優選技術方案，所述燈為紫外線燈。

　　作為本實用新型的優選技術方案，所述燈和加熱棒與箱體固定連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型通過設置燈，更好的對污水進行殺菌，避免病菌吸入人體內，保證了人們的健康，提高了污水的質量，為使用者提供了方便，通過設置第一傳送裝置、第二傳送裝置和第三傳送裝置，更好的對污水進行傳送，加快了處理速度，節約了使用者的時間，通過設置加熱棒，更好的對污水進行加熱，方便將污水進行分離，加快了污水的蒸發速度，方便對污水的雜質進行分離，且結構簡單，設計合理，操作方便，安全可靠。
