申請日2016.07.20

　　公開(公告)日2017.02.22

　　IPC分類號B01D29/56

　　摘要

　　本實用新型涉及環境工程技術領域，尤其涉及一種污水預處理池，包括池體、粗格柵和土工布格柵，池體一端設有進水管，另一端設有出水管，池體內側由進水管至出水管的方向依次設置粗格柵和土工布格柵，土工布格柵包括支撐架和土工布，支撐架的兩側與池體的側壁連接，土工布設置于支撐架上。粗格柵用于攔截污水中較大粒徑的懸浮物和漂浮物，土工布格柵可攔截粒徑較小的懸浮物，減輕SS對后續生物處理單元的影響，可有效地對污水中小粒徑泥沙和懸浮物進行截流、過濾，防止膜或填料等的堵塞，降低了農村地區污水中泥沙及小粒徑懸浮物對小型污水處理站生物處理階段處理效果的影響，提高污水處理效果，有利于污水處理站運行維護。

　　權利要求書

　　1.一種污水預處理池，其特征在于：包括池體、粗格柵和土工布格柵，所述池體一端設有進水管，另一端設有出水管，所述池體內側由所述進水管至所述出水管的方向依次設置所述粗格柵和所述土工布格柵，所述土工布格柵包括支撐架和土工布，所述支撐架的兩側與所述池體的側壁連接，所述土工布設置于所述支撐架上。

　　2.根據權利要求1所述的污水預處理池，其特征在于：所述土工布為單層結構的無紡土工布，規格為300g/m2，滲透系數大于或等于1.0×10-1cm/s。

　　3.根據權利要求1所述的污水預處理池，其特征在于：所述土工布格柵沿水流方向傾斜設置，與所述池體的底壁的夾角為70°。

　　4.根據權利要求1所述的污水預處理池，其特征在于：所述池體的側壁上設有滑槽，所述支撐架的兩側安裝于所述滑槽內。

　　5.根據權利要求4所述的污水預處理池，其特征在于：所述滑槽與所述池體的側壁通過膨脹螺栓連接。

　　6.根據權利要求5所述的污水預處理池，其特征在于：所述膨脹螺栓呈梅花型布置。

　　7.根據權利要求1所述的污水預處理池，其特征在于：所述支撐架包括外側的塑鋼框架和內側的橡膠硬條，所述橡膠硬條將所述土工布固定于所述塑鋼框架上。

　　8.根據權利要求7所述的污水預處理池，其特征在于：所述塑鋼框架上設有把手。

　　說明書

　　一種污水預處理池

　　技術領域

　　本實用新型涉及環境工程技術領域，尤其涉及一種污水預處理池。

　　背景技術

　　目前，農村排放的污水中混有較大的懸浮物和漂浮物，為了防止水泵和處理構筑物的機械設備和管道被磨損或堵塞，同時減輕后續處理單元和處理構筑物的處理負荷，使之正常、穩定運行，在污水處理系統或水泵前必須設置格柵。一般情況下設置粗、細兩道格柵。

　　農村地區排水體制多為雨污合流，生活污水中除夾帶較大的懸浮物、漂浮物外，降雨時雨水中攜帶大量泥沙進入排水管道中。目前，農村小型污水處理站生物處理單元多采用MBR(膜生物反應器)膜處理工藝或人工濕地工藝，一級處理單元采用格柵僅能攔截較大的漂浮物，細格柵的柵間距在1.5～10mm之間，也無法攔截顆粒較小的懸浮物和泥沙;且受處理規模、占地等限制，格柵之后無法設置獨立的構筑物對懸浮物及泥沙進行沉淀處理，大量泥沙和懸浮物經過格柵直接進入后續生物處理單元，影響后續生物處理的效果，嚴重時可導致生物膜反應器於堵、斷絲，或造成人工濕地調料堵塞，導致生物處理單元無法正常使用，大大影響處理效果。對上述問題進行解決十分必要。

　　實用新型內容

　　(一)要解決的技術問題

　　本實用新型要解決的技術問題是解決現有的農村生活污水處理的過程中，預處理的裝置無法攔截顆粒較小的懸浮物和泥沙，導致后續生物處理單元無法正常使用，對處理效果帶來不利影響的問題。

　　(二)技術方案

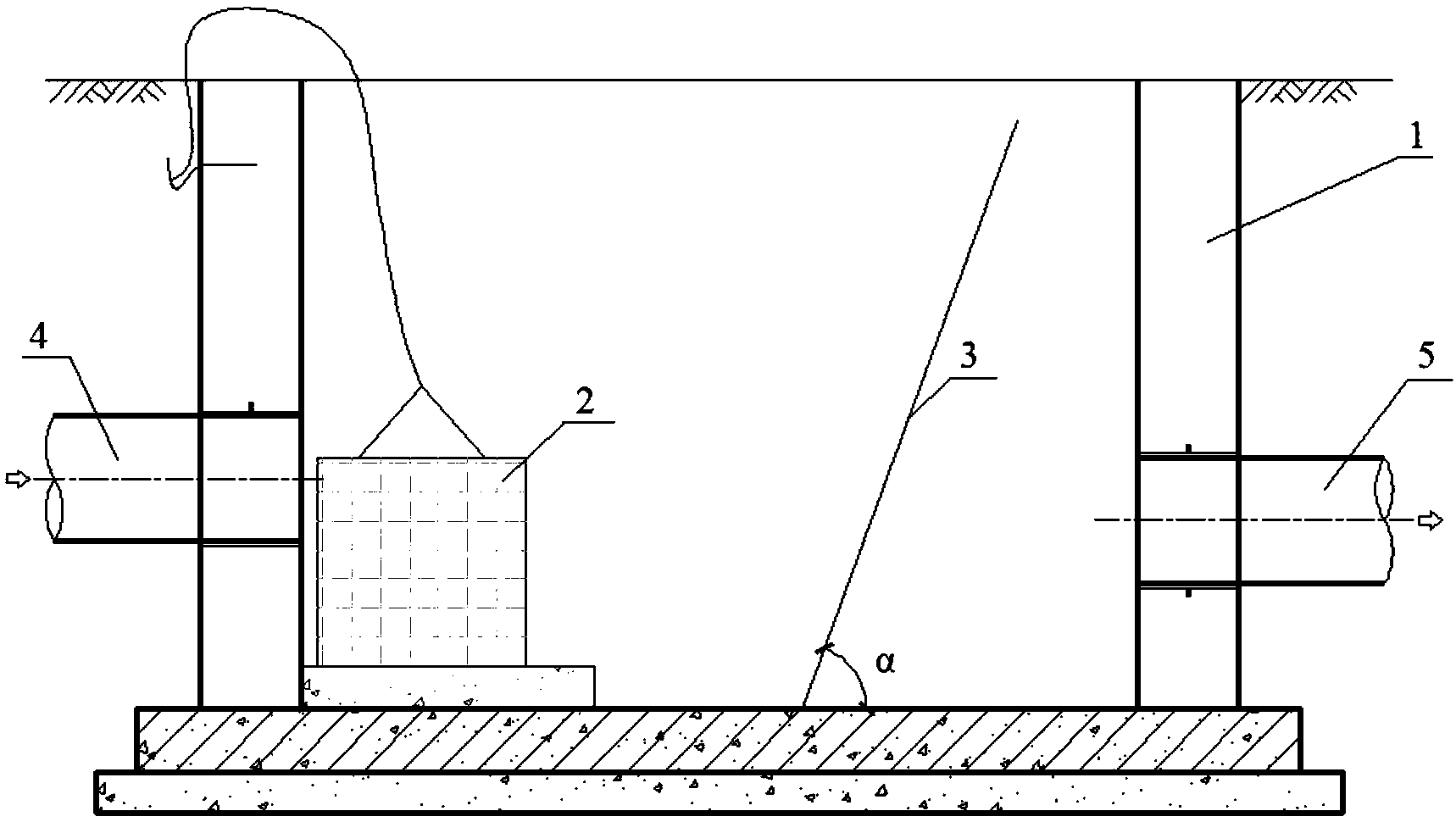

　　為了解決上述技術問題，本實用新型提供了一種污水預處理池， 包括池體、粗格柵和土工布格柵，所述池體一端設有進水管，另一端設有出水管，所述池體內側由所述進水管至所述出水管的方向依次設置所述粗格柵和所述土工布格柵，所述土工布格柵包括支撐架和土工布，所述支撐架的兩側與所述池體的側壁連接，所述土工布設置于所述支撐架上。

　　其中，所述土工布為單層結構的無紡土工布，規格為300g/m2，滲透系數大于或等于1.0×10-1cm/s。

　　其中，所述土工布格柵沿水流方向傾斜設置，與所述池體的底壁的夾角為70°。

　　其中，所述池體的側壁上設有滑槽，所述支撐架的兩側安裝于所述滑槽內。

　　其中，所述滑槽與所述池體的側壁通過膨脹螺栓連接。

　　其中，所述膨脹螺栓呈梅花型布置。

　　其中，所述支撐架包括外側的塑鋼框架和內側的橡膠硬條，所述橡膠硬條將所述土工布固定于所述塑鋼框架上。

　　其中，所述塑鋼框架上設有把手。

　　(三)有益效果

　　本實用新型的上述技術方案具有如下優點：本實用新型污水預處理池作為設在生化處理單元前的一級處理格柵池，土工布格柵是作為細格柵設置在粗格柵后，污水通過進水管進入池體中，依次通過粗格柵與土工布格柵的過濾，粗格柵用于攔截污水中較大粒徑的懸浮物和漂浮物，土工布格柵可攔截粒徑較小的懸浮物，減輕預處理的殘留對后續生物處理單元的影響，可有效地對污水中小粒徑泥沙和懸浮物進行截流、過濾，防止膜或填料等的堵塞，降低了農村地區污水中泥沙及小粒徑懸浮物對小型污水處理站生物處理階段處理效果的影響。對于雨污合流的農村地區來說，可提高小型農村污水處理效果;降低后期維護養護及運行的難度;相比鋼格柵和生物處理膜組件，土工布價格低廉，同時省去建設沉砂池等預處理設施，只要定期更換土工布即 可，更換土工布格柵成本較低，適用于農村地區小型污水處理站的預處理。

　　除了上面所描述的本實用新型解決的技術問題、構成的技術方案的技術特征以及有這些技術方案的技術特征所帶來的優點之外，本實用新型的其他技術特征及這些技術特征帶來的優點，將結合附圖作出進一步說明。
