申請日2016.05.06
公開(公告)日2016.12.28
IPC分類號C02F9/14; C01G49/14
摘要
本實用新型涉及水處理技術領域，具體涉及一種酸洗廢水的處理系統。包括車間生產池，車間生產池通過耐酸泵與用于存放酸洗廢水的廢酸池相連，廢酸池通過管路與沉淀池相連，沉淀池通過管路與生物膜處理池相連，生物膜處理池內設有多層生物膜，生物膜處理池通過管路與配酸池相連，配酸池上設有加酸器，配酸池通過隔膜泵及管路與冷卻結晶反應釜相連，冷卻結晶反應釜通過管路與可調速離心機相連;反應釜上設有制冷裝置，可調速離心機內設置有200‑300目的耐酸膜，可調速離心機后設有儲酸池，儲酸池通過管路與車間生產池相連。該處理系統實現廢酸液零排放，不僅減少原來運輸和處理過程中對環境的污染，還能夠能生產七水硫酸亞鐵并可以作為商品進行銷售。
權利要求書

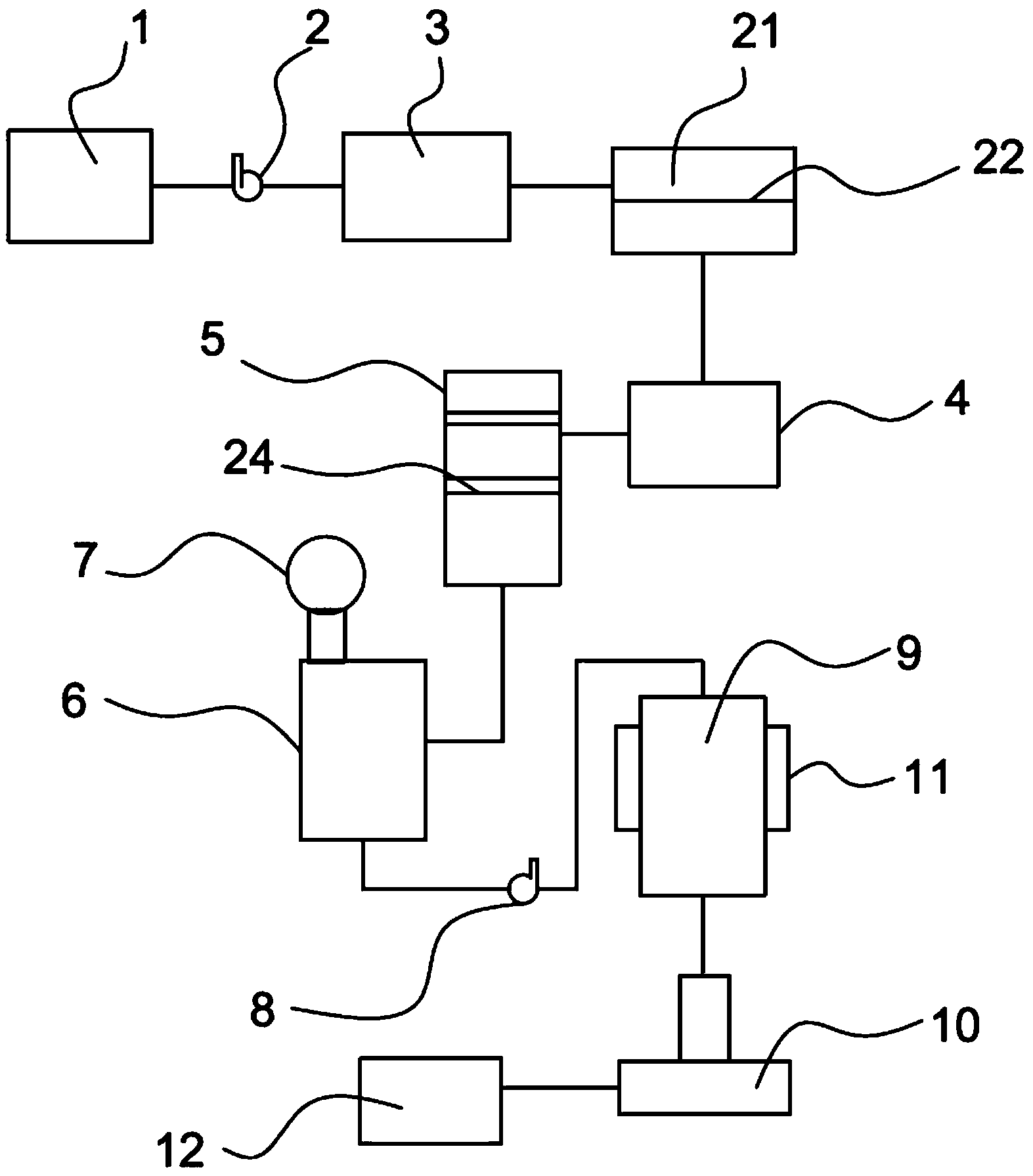

1.一種酸洗廢水的處理系統，其特征在于，包括車間生產池(1)，車間生產池(1)通過耐酸泵(2)與用于存放酸洗廢水的廢酸池(3)相連，廢酸池(3)通過管路與沉淀池(4)相連，沉淀池(4)通過管路與生物膜處理池(5)相連，生物膜處理池(5)內設有多層生物膜(24)，生物膜處理池(5)通過管路與配酸池(6)相連，配酸池(6)上設有加酸器(7)，配酸池(6)通過隔膜泵(8)及管路與冷卻結晶反應釜(9)相連，冷卻結晶反應釜(9)通過管路與可調速離心機(10)相連;冷卻結晶反應釜(9)上設有制冷裝置(11)，可調速離心機(10)內設置有200-300目的耐酸膜，可調速離心機(10)后設有儲酸池(12)，儲酸池(12)通過管路與車間生產池(1)相連。
2.根據權利要求1所述的一種酸洗廢水的處理系統，其特征在于，所述冷卻結晶反應釜(9)包括釜體(23)和設于釜體(23)外的制冷裝置(11)，釜體(23)頂部設有進料管(13)，底部設有出料管(14)，釜體(23)內設有若干個相互之間通過管路聯通的個子釜(15)，所述制冷裝置(11)包括內冷裝置(16)和外冷裝置(17)，外冷裝置(17)設有位于釜體(23)內環繞子釜(15)外的外冷管(18)，內冷裝置(16)設有位于子釜(15)內的若干內冷管(19)，字釜內設有攪拌器(20)。
3.根據權利要求1所述的一種酸洗廢水的處理系統，其特征在于，沉淀池(4)之前設有過濾池(21)，過濾池(21)內設有過濾網(22)。
說明書
一種酸洗廢水的處理系統
技術領域
本實用新型涉及水處理技術領域，具體涉及一種酸洗廢水的處理系統。
背景技術
酸洗工藝在我國鋼鐵工業、金屬制品業在生產過程中需要清除鋼材表面氧化鐵皮進行酸洗處理，酸洗過程中會產生大量的廢酸液，硫酸酸洗廢液的成分主要是：游離酸、硫酸亞鐵、水和懸浮物等雜質，一般在濃度低于4%以下廢酸液里硫酸亞鐵含量大于250g/L時形成廢酸液。對于無法使用的廢酸，國家環保部門有嚴格的管理，不允許直接排放。我國此類廢液排放量驚人，一般生產每噸鋼材可產生酸洗廢液約200kg。
目前鋼鐵工業已成為用水大戶，同時也是廢液產生大戶。鋼鐵企業每年會排放非常多的含有廢酸的廢水。對于這類廢液的處理，目前，國內普遍采用的處理方法前期投入過于巨大，運行成本高、運行維護費用高、設備損壞嚴重、成本回收期限長。一般中小企業難以承受。中和排放法不僅需要投入一定的資金及配備一套中和裝置，而且還要經常性地購入堿性化工原料對廢酸進行中和處理，這樣達到規定的pH值才能排放掉液體，并要處理大量無用的廢渣，這種方法雖然解決了環保問題，但很不經濟。
對于廢酸的處理，目前國內的中小企業大都采用石灰中和法，使廢酸液中和后達標排放。但此法需消耗大量的石灰，并產生大量的含水率99 %的泥渣需干化處理。該方法處理設施投資和處理成本也都較高，且廢酸液中的有用資源未能回收利用。但無論是那種方案來處理都會造成資源的浪費和對環境的間接污染，根據結合上述情況，如何合理處理這些廢酸，以實現零排放、零污染，而且使這些廢酸液由廢變寶，為國家和社會創造財富已成為該領域技術人員亟待解決的問題。
發明內容
本實用新型的目的是為了解決目前上述問題，提供一種酸洗廢水的處理系統。
為了達到上述實用新型目的，本實用新型采用以下技術方案：
一種酸洗廢水的處理系統，包括車間生產池，車間生產池通過耐酸泵與用于存放酸洗廢水的廢酸池相連，廢酸池通過管路與沉淀池相連，沉淀池通過管路與生物膜處理池相連，生物膜處理池內設有多層生物膜，生物膜處理池通過管路與配酸池相連，配酸池上設有加酸器，配酸池通過隔膜泵及管路與冷卻結晶反應釜相連，冷卻結晶反應釜通過管路與可調速離心機相連;反應釜上設有制冷裝置，可調速離心機內設置有200-300目的耐酸膜，可調速離心機后設有儲酸池，儲酸池通過管路與車間生產池相連。
作為優選方案，所述冷卻結晶反應釜包括釜體和設于釜體外的制冷裝置，釜體頂部設有進料管，底部設有出料管，釜體內設有若干個相互之間通過管路聯通的個子釜，所述制冷裝置包括內冷裝置和外冷裝置，外冷裝置設有位于釜體內環繞子釜外的外冷管，內冷裝置設有位于子釜內的若干內冷管，字釜內設有攪拌器。
作為優選方案，沉淀池之前設有過濾池，過濾池內設有過濾網。
本實用新型與現有技術相比，有益效果是：廢酸液做到零排放，減少原來運輸和處理過程中對環境的污染;能產生純度95%的七水硫酸亞鐵并可以作為商品進行銷售;剩余廢酸可以進入生產重復利用，做到零排放、零污染、全回收、全利用。同時，變廢為寶，創造了很大的經濟價值。
