申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號E03F5/22

　　摘要

　　一種外式管路污水提升裝置。主要解決現有污水提升裝置的殘渣儲存器、進水管道、排水管道等設置在集水箱內，安裝和清洗不方便的問題。其特征在于：所述殘渣儲存器、進水管道、排水管道均設置在集水箱的外側，所述殘渣儲存器與集水箱之間設有過濾器，所述殘渣儲存器底部側邊還設有排污口。其優點在于將殘渣儲存器、進水管道、排水管道均設置在集水箱的外側，安裝連接更加容易，同時在殘渣儲存器底部側邊還設有排污口，方便清洗，效果更好。

　　權利要求書

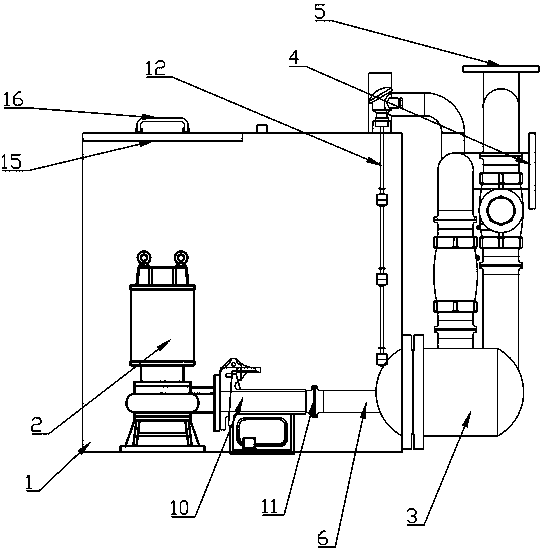

　　1.一種外式管路污水提升裝置，包括集水箱(1)、排污泵(2)、殘渣儲存器(3)、進水管道(4)、排水管道(5)、反沖洗管道(6);

　　所述進水管道(4)一端連接污水源，另一端連接殘渣儲存器(3)，所述進水管道(4)上還設有第一止回閥(8);

　　所述排水管道(5)一端連接殘渣儲存器(3);

　　所述排污泵(2)設置在集水箱(1)內，并通過反沖洗管道(6)連接殘渣儲存器(3);

　　其特征在于：所述殘渣儲存器(3)、進水管道(4)、排水管道(5)均設置在集水箱(1)的外側，所述殘渣儲存器(3)與集水箱(1)之間設有過濾器(7)，所述殘渣儲存器(3)底部側邊還設有排污口(9)。

　　2.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述過濾器(7)為一塊帶過濾孔的鋼板。

　　3.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述殘渣儲存器(3)設有2個，所述進水管道(4)、排水管道(5)均呈三通式管道結構。

　　4.根據權利要求3所述的外式管路污水提升裝置，其特征在于：所述排污泵(2)設置2個，通過反沖洗管道(6)與2個殘渣儲存器(3)對應連接。

　　5.根據權利要求1所述的外式管路污水提升裝置，其特征在于：還設有自動耦合器(10)，所述自動耦合器(10)分別與排污泵(2)和反沖洗管道(6)連接。

　　6.根據權利要求5所述的外式管路污水提升裝置，其特征在于：所述自動耦合器(10)與反沖洗管道(6)之間設有第二止回閥(11)。

　　7.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)內還設有液位控制器(12)。

　　8.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)靠近上方的位置設有溢流口(13)。

　　9.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)底部還設有排污閥(14)。

　　10.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)頂部還設有密封蓋(15)，所述密封蓋(15)上設有拉手(16)。

　　說明書

　　外式管路污水提升裝置

　　技術領域

　　本實用新型涉及一種污水提升裝置,具體涉及一種外式管路污水提升裝置。

　　背景技術

　　污水提升裝置是將排污泵、集水箱、控制裝置以及相關管件閥門組成的一套系統，用于提升和輸送低于下水道市政管網的廢污水，有效解決或避免傳統集水坑存在的問題。

　　污水提升裝置工作原理是廢污水通過入口流入，經過濾網實現渣水分離，殘渣進入殘渣儲存器，水則流入集水箱，當水位達到指定位置時，啟動排污泵進行沖洗，將水及殘渣從出口排出，實現污水提升。

　　現有的污水提升裝置中，其殘渣儲存器、進水管道、排水管道均設置在集水箱內，不僅安裝不方便，而且清洗不方便。

　　實用新型內容

　　為了克服背景技術的不足，本實用新型提供一種外式管路污水提升裝置，解決現有污水提升裝置的殘渣儲存器、進水管道、排水管道等設置在集水箱內，安裝和清洗不方便的問題。

　　本實用新型所采用的技術方案：一種外式管路污水提升裝置，包括集水箱、排污泵、殘渣儲存器、進水管道、排水管道、反沖洗管道;所述進水管道一端連接污水源，另一端連接殘渣儲存器，所述進水管道上還設有第一止回閥;所述排水管道一端連接殘渣儲存器;所述排污泵設置在集水箱內，并通過反沖洗管道連接殘渣儲存器;所述殘渣儲存器、進水管道、排水管道均設置在集水箱的外側，所述殘渣儲存器與集水箱之間設有過濾器，所述殘渣儲存器底部側邊還設有排污口。

　　所述過濾器為一塊帶過濾孔的鋼板。

　　所述殘渣儲存器設有2個，所述進水管道、排水管道均呈三通式管道結構。

　　所述排污泵設置2個，通過反沖洗管道與2個殘渣儲存器對應連接。

　　還設有自動耦合器，所述自動耦合器分別與排污泵和反沖洗管道連接。

　　所述自動耦合器與反沖洗管道之間設有第二止回閥。

　　所述集水箱內還設有液位控制器。

　　所述集水箱靠近上方的位置設有溢流口。

　　所述集水箱底部還設有排污閥。

　　所述集水箱頂部還設有密封蓋，所述密封蓋上設有拉手。

　　本實用新型的有益效果是：采用以上方案，將殘渣儲存器、進水管道、排水管道均設置在集水箱的外側，安裝連接更加容易，同時在殘渣儲存器底部側邊還設有排污口，方便清洗，效果更好。
