申請日2015.07.10
公開(公告)日2015.10.28
IPC分類號C02F11/12; C02F11/00; C02F11/14
摘要

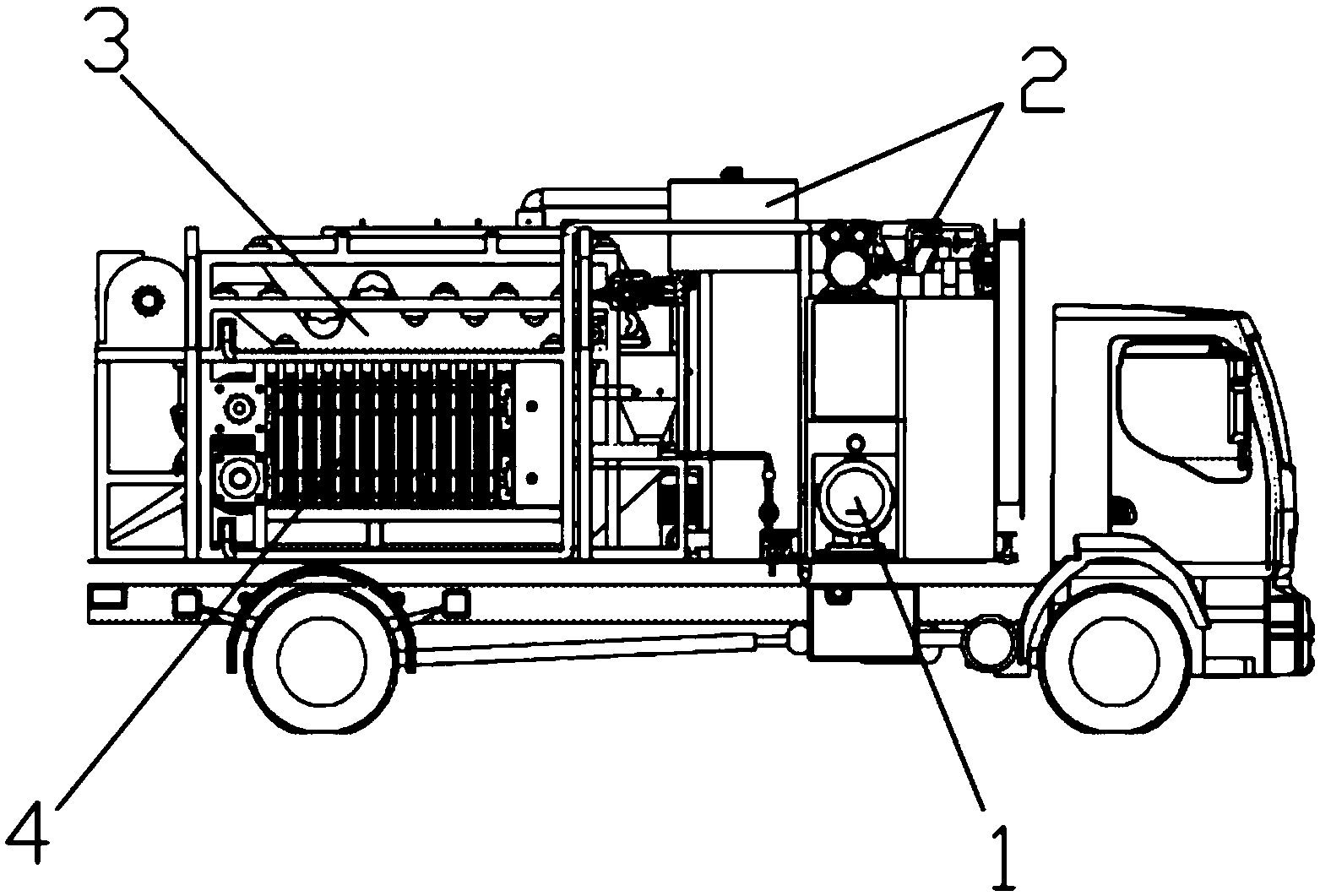

本發明涉及污泥處理技術領域，具體涉及一種污泥脫水處理車和污泥脫水處理方法;污泥脫水處理車包括集成于所述污泥脫水處理車內并按照污泥處理路徑依次相連的粗物分離系統、藥液絮凝系統、初步脫水系統和板壓式高壓脫水系統;所述初步脫水系統包括濾帶以及與濾帶的后部配合對污泥進行初步擠壓脫水的輥壓筒;所述板壓式高壓脫水系統包括上壓板鏈、下壓板鏈以及用于調整所述上壓板鏈與所述下壓板鏈之間的楔形縫隙大小的調節機構;采用本發明技術方案的污泥脫水處理車和污泥脫水處理方法，含水率降低到40%～55%、污泥處理效率高。
權利要求書
1.一種污泥脫水處理車，其特征在于：包括集成于所述污泥脫 水處理車內并按照污泥處理路徑依次相連的粗物分離系統、藥液絮凝 系統、初步脫水系統和板壓式高壓脫水系統;所述初步脫水系統包括 濾帶以及與濾帶的后部配合對污泥進行初步擠壓脫水的輥壓筒;所述 板壓式高壓脫水系統包括上壓板鏈、下壓板鏈以及用于調整所述上壓 板鏈與所述下壓板鏈之間的楔形縫隙大小的調節機構。
2.根據權利要求1所述的污泥脫水處理車，其特征在于：所述 調節機構包括機架、橫梁、調節螺桿和壓輥輪;
所述調節螺桿的兩端固定在機架上;
所述橫梁包括第一橫梁和第二橫梁，所述第一橫梁和第二橫梁的 兩端均通過調節螺桿連接;
所述第一橫梁和第二橫梁的內側對稱均設有多個用于分別壓在 上壓板鏈和下壓板鏈上的壓輥輪。
3.根據權利要求1或2所述的污泥脫水處理車，其特征在于： 所述上壓板鏈由多個鏈節鉸接而成，所述鏈節設有陰榫和陽榫，相鄰 的鏈節之間通過陰榫和陽榫相互配合;
所述下壓板鏈的結構與上壓板鏈的結構相同且對稱布置。
4.根據權利要求3所述的污泥脫水處理車，其特征在于：所述 鏈節的內部設有通孔。
5.根據權利要求2所述的污泥脫水處理車，其特征在于：所述 調節螺桿上設置有預緊彈簧。
6.根據權利要求3所述的污泥脫水處理車，其特征在于：所述 上壓板鏈還包括上壓板，所述鏈節設置在上壓板的上方;
所述壓輥輪包括多個相間布置的第一壓輥輪和第二壓輥輪，所述 第一壓輥輪壓在所述上壓板上，所述第二壓輥輪壓于所述鏈節上。
7.根據權利要求1或2所述的污泥脫水處理車，其特征在于： 所述粗物分離系統包括桶體以及與桶體配合用于將污泥中的粗物分 離的螺桿。
8.根據權利要求7所述的污泥脫水處理車，其特征在于：所述 濾帶的下方設置回水槽，所述回水槽連通盛水盒。
9.一種基于權利要求1所述的污泥脫水處理車的污泥脫水處理 方法，其特征在于：包括以下步驟：
S1、污泥經過粗物分離系統進行粗物分離;
S2、在經過粗物分離處理后的污泥中加入絮凝劑，形成絮狀污泥;
S3、將所述絮狀污泥輸送到濾帶的前部進行重力脫水;
S4、污泥沿著濾帶傳送到輥壓筒，輥壓筒與濾帶的后部配合對污 泥進行初步擠壓脫水;
S5、通過調節機構調節上壓板鏈和下壓板鏈之間的楔形縫隙，經 過初步擠壓脫水的污泥通過所述的楔形縫隙進行高壓脫水處理。
10.如權利要求9所述的污泥脫水處理方法，其特征在于，在步 驟S2之前還包括在污泥中加入絮凝劑之前，先將絮凝劑與水混合的 步驟。
說明書
污泥脫水處理車和污泥脫水處理方法
技術領域
本發明涉及污泥處理技術領域，具體涉及一種污泥脫水處理車和 污泥脫水處理方法。
背景技術
污泥是現代生產、生活的必然產物，未經過有效處理的污泥進入 環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的 活動也將構成嚴重地威脅。填埋、堆肥和焚燒是污泥處理的常用方法， 但污泥的高含水率卻限制了這些處理方法的應用。因此，有效減少污 泥含水率以利于后續處理是現階段污泥處理的關鍵。現有的污泥脫水 方法主要是自然干化法和機械脫水法。
自然干化法主要采用污泥干化場，包括一塊用土堤圍繞和分隔的 平地,在平地上鋪薄層的碎石和砂子。污泥水分依靠下滲和蒸發，以 降低流放到污泥干化場上的污泥的含水量。而下滲過程約經2～3天 完成，使含水率降低到85%左右。此后主要依靠蒸發，數周后可降到 65%左右。然而干化脫水法既不經濟還會污染環境，絕大多數情況下 是不可取的。
機械脫水法包括過濾法和離心法。過濾法用的設備有板框壓濾機 和帶式過濾機。板框壓濾機是通過板框的擠壓，使污泥內的水通過濾 布排出，達到脫水的目的。帶式過濾機是由上下兩條張緊的濾帶夾帶 著污泥層，從一連串有規律排列的輥壓筒中呈S形經過，依靠濾帶本 身的張力形成對污泥層的壓榨和剪切力，連續運行，把污泥層中的水 擠壓出來，從而實現污泥脫水。離心法通常采用臥螺沉降離心脫水機， 由內螺旋和外轉筒組成，轉筒一端呈圓柱形，另一端呈圓錐形。轉速 一般在3000轉/分，內螺旋和外轉筒有一定的速差，利用固液兩相的 密度差，在離心力的作用下，加快固相顆粒的沉降速度來實現固液分 離。
然而目前的脫水處理方法仍然存在以下技術問題：板框壓濾機進 泥、出泥是間歇的，生產率較低，出泥含水率仍在65%左右。帶式壓 濾脫水機受污泥負荷波動的影響較大，污泥容易從濾帶兩邊溢出，污 染場地，且出泥含水率在80%左右。離心法以離心力作用達到泥水分 離，臥螺沉降離心脫水機轉速越大，離心力越大，但轉速過大會使污 泥絮凝體被破壞，反而降低脫水效果，離心法污泥脫水后的含水率仍 在65%～75%左右，經處理后的含水率高。因此，如何能夠減少污泥 處理后的含水率以及如何提高污泥處理的效率是業界亟待解決的問 題。
發明內容
本發明的目的是提供一種污泥脫水處理車和脫水處理方法，以克 服現有技術的污泥處理后的含水率高、污泥處理效率低的問題。
為了實現上述目的，本發明提供一種污泥脫水處理車，包括集成 于所述污泥脫水處理車內并按照污泥處理路徑依次相連的粗物分離 系統、藥液絮凝系統、初步脫水系統和板壓式高壓脫水系統;所述初 步脫水系統包括濾帶以及與濾帶的后部配合對污泥進行初步擠壓脫 水的輥壓筒;所述板壓式高壓脫水系統包括上壓板鏈、下壓板鏈以及 用于調整所述上壓板鏈與所述下壓板鏈之間的楔形縫隙大小的調節 機構。
作為優選方案，考慮到便于調節細縫的大小，以適應不同類型的 污泥脫水，所述調節機構包括機架、橫梁、調節螺桿和壓輥輪;所述 調節螺桿的兩端固定在機架上;所述橫梁包括第一橫梁和第二橫梁， 所述第一橫梁和第二橫梁的兩端均通過調節螺桿連接;所述第一橫梁 和第二橫梁的內側對稱均設有多個用于分別壓在上壓板鏈和下壓板 鏈上的壓輥輪。
作為優選方案，考慮到鏈節轉動時起到限位的作用，防止擠壓時 上壓板鏈或下壓板鏈彎曲，且保證擠壓平面的平整性，所述上壓板鏈 由多個鏈節鉸接而成，所述鏈節設有陰榫和陽榫，相鄰的鏈節之間通 過陰榫和陽榫相互配合;所述下壓板鏈的結構與上壓板鏈的結構相同 且對稱布置。
作為優選方案，考慮到減輕鏈節整體的重量和成本，所述鏈節的 內部設有通孔。
作為優選方案，為了提高擠壓效果，同時避免高壓擠壓時瞬時過 載，所述調節螺桿上設置有預緊彈簧。
作為優選方案，考慮到便于空間上錯開，便于壓輥輪壓在上壓板 鏈和下壓板鏈上，所述上壓板鏈還包括上壓板，所述鏈節設置在上壓 板的上方;所述壓輥輪包括多個相間布置的第一壓輥輪和第二壓輥輪， 所述第一壓輥輪壓在所述上壓板上，所述第二壓輥輪壓于所述鏈節上。
作為優選方案，為了方便對污泥進行分離，所述粗物分離系統包 括桶體以及與桶體配合用于將污泥中的粗物分離的螺桿。
作為優選方案，考慮到將過濾的濾水回收利用過，所述濾帶的下 方設置回水槽，所述回水槽連通盛水盒。
本發明提供一種基于污泥脫水處理車的污泥脫水處理方法，包括 以下步驟：
S1、污泥經過粗物分離系統進行粗物分離;
S2、在經過粗物分離處理后的污泥中加入絮凝劑，形成絮狀污泥;
S3、將所述絮狀污泥輸送到濾帶的前部進行重力脫水;
S4、污泥沿著濾帶傳送到輥壓筒，輥壓筒與濾帶的后部配合對污 泥進行初步擠壓脫水;
S5、通過調節機構調節上壓板鏈和下壓板鏈之間的楔形縫隙，經 過初步擠壓脫水的污泥通過所述的楔形縫隙進行高壓脫水處理。
作為優選方案，為了便于藥物與污泥的充分絮凝，在步驟S2之 前還包括在污泥中加入絮凝劑之前，先將絮凝劑與水混合的步驟。
本發明所提供的一種污泥脫水處理車和污泥脫水處理方法，其具 有以下技術效果：1、通過粗物分離系統、藥液絮凝系統、初步脫水 系統和板壓式高壓脫水系統模塊化，并集成于污泥脫水處理車內，方 便對污泥進行循序脫水處理，而且方便運輸;2、板壓式高壓脫水系 統可以連續不斷的進行污泥擠壓處理和傳輸，效率高，避免了板框機 間歇性的工作情況;3、污泥逐步脫水，經過前序粗物分離、藥液絮 凝、濾帶重力分離脫水、初步低壓擠壓脫水、板壓高壓脫水，處理后 的污泥含水率降低到40%～55%，比現有的機械脫水方式脫水的效果 好。
