申請日2014.10.24

　　公開(公告)日2015.02.18

　　IPC分類號C02F9/06

　　摘要

　　本實用新型提供一種利用微電解聯合芬頓處理壓裂廢水的設備，主要利用設備中鐵碳微電解反應、芬頓氧化和絮凝沉淀原理處理壓裂廢水。設備采用重力自流，無需加壓，將微電解、芬頓、絮凝沉淀過程設備化。設備前段為微電解反應器，向壓裂廢水中投加ph調節劑，通過管道混合使廢水和藥劑混合均勻，混合液在通過微電解反應器的填料層時發生微電解反應，廢水中的難降解有機污染物在此過程中大量的分子鍵斷裂，并產生大量Fe2+;中段為芬頓反應器，在芬頓進水前端中投加過氧化氫，混合均勻后在混合液中發生強氧化反應，使大部分有機物氧化成CO2和H2O;后段為絮凝沉淀器，加入ph調節劑和PAM混凝沉淀，將未被氧化的污染物與水進行分離。


　　權利要求書

　　1.一種微電解聯合芬頓處理壓裂廢水的設備，其特征 是：包括微電解反應器、芬頓反應器、絮凝沉淀器依序連通 組成的三段式處理設備。

　　2.根據權利要求1所述的一種微電解聯合芬頓處理壓 裂廢水的設備，其特征是：所述的微電解反應器為UPVC塑 料圓柱形罐體，罐體內微電解進水管與罐頂部的微電解pH 調節加藥管、微電解中心導流管連通，微電解中心導流管、 曝氣支管由上而下至罐體底部;罐體中部為鐵碳填料層，下 部有環形曝氣管等組成。

　　3.根據權利要求1所述的一種微電解聯合芬頓處理壓 裂廢水的設備，其特征是：所述的芬頓反應器為UPVC塑料 圓柱形罐體，罐體內芬頓進水管與罐頂部的過氧化氫加藥 管、芬頓中心導流管連通，芬頓中心導流管由上而下至罐體 底部，下設芬頓底部出水孔;罐體下部設芬頓底部排空管， 上部設芬頓出水管。

　　4.根據權利要求1所述的一種微電解聯合芬頓處理壓 裂廢水的設備，其特征是：所述的絮凝沉淀器為UPVC塑料 圓柱形罐體，罐體內絮凝沉淀進水管與罐頂部的絮凝沉淀pH 值加藥管、絮凝劑加藥管、絮凝沉淀中心導流管連通;絮凝 沉淀中心導流管由上而下至罐體中下 部，設有喇叭口和擋泥板;罐體下部設收泥斗和排泥管，上 部設收水環堰、絮凝沉淀出水管。

　　說明書

　　一種微電解聯合芬頓處理壓裂廢水的設備

　　一、技術領域

　　本實用新型涉及環境工程廢水處理領域的一種壓裂廢 水處理設備，具體是一種微電解聯合芬頓處理壓裂廢水的設 備。

　　二、背景技術

　　目前，石油和非常規天然氣(如頁巖氣等)開采過程中 水力壓裂需要消耗大量淡水，并產生相應的壓裂廢水。該類廢水中含有多種難生物降解化學添加劑，并且含鹽度較高， 一般的生化處理方法難以湊效，必須采用特定的物理、化學 處理方式才能處理達標。

　　三、發明內容

　　本實用新型提供一種利用微電解聯合芬頓處理壓裂廢 水的設備，主要利用鐵碳微電解反應和芬頓氧化絮凝沉淀處 理。設備采用重力自流，無需加壓，將微電解、芬頓、絮凝 沉淀過程設備化。

　　本實用新型解決其技術問題所采取的技術方案是：包括 微電解反應器、芬頓反應器、絮凝沉淀器依序連通組成的三 段式處理設備。

　　所述的微電解反應器為UPUC塑料圓柱形罐體或鋼混結 構的方形池體，罐體內微電解進水管與罐頂部的微電解pH 調節加藥管、微電解中心導流管連通，微電解中心導流管、 曝氣支管由上而下至罐體底部;罐體中部為鐵碳填料層，下 部有環形曝氣管等組成。

　　所述的芬頓反應器為UPUC塑料圓柱形罐體或鋼混結構 的方形池體，罐體內芬頓進水管與罐頂部的過氧化氫加藥 管、芬頓中心導流管連通，芬頓中心導流管由上而下至罐體 底部，下設芬頓底部出水孔;罐體下部設芬頓底部排空管， 上部設芬頓出水管。

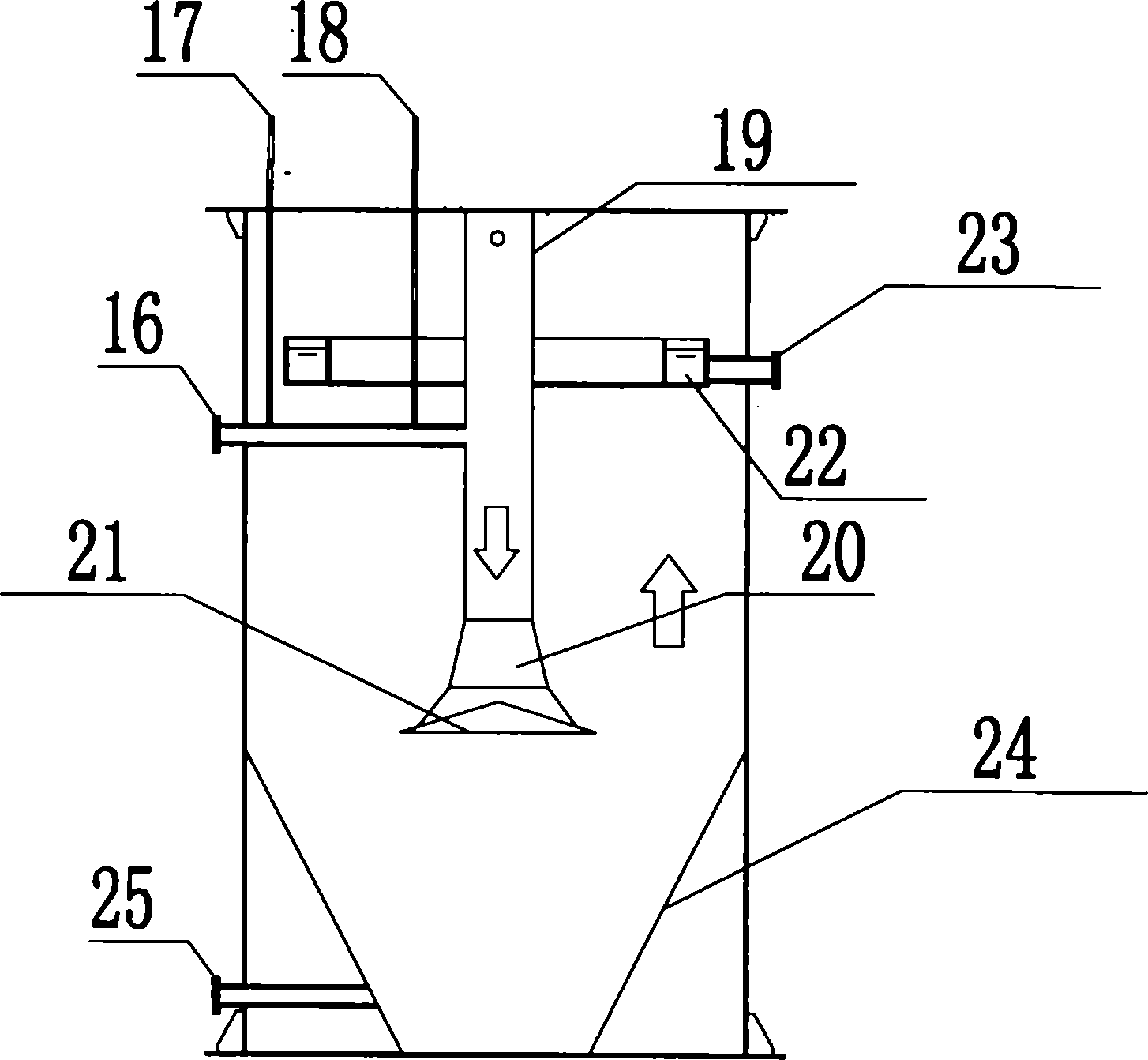

　　所述的絮凝沉淀器為UPUC塑料圓柱形罐體或鋼混結構 的方形池體，罐體內絮凝沉淀進水管與罐頂部的絮凝沉淀ph 值加藥管、絮凝劑加藥管、絮凝沉淀中心導流管連通;絮凝 沉淀中心導流管由上而下至罐體中下部，設有喇叭口和擋泥 板;罐體下部設收泥斗和排泥管，上部設收水環堰、絮凝沉 淀出水管。

　　本實用新型前段為微電解反應，向壓裂廢水中投加pH 調節劑，通過管道混合使廢水和藥劑混合均勻，并使混合液 達到4-5之間。微電解反應器的填料層為鐵刨花與焦炭，混 合液在通過微電解反應器的填料層時發生微電解反應，廢水 中的難降解有機污染物在此過程中大量的分子鍵斷裂，并產 生大量Fe2+。中段為芬頓反應器，向前段出水中投加過氧化 氫，混合均勻后在混合液中發生強氧化反應，將大部分有機 物氧化成CO2和H2O。后段為絮凝沉淀器，加入pH調節劑和 PAM混凝沉淀，將未被氧化的污染物與水進行分離。

　　經過微電解聯合芬頓處理的壓裂廢水，COD去除率達到 85%以上，SS、色度、TOC都能得到較大程度的去除。
