申請日2014.10.22

　　公開(公告)日2015.03.04

　　IPC分類號B01D53/74; B01D53/48; B01D53/52; A61L9/20; B01D53/58; B01D53/72; B01D46/00; B01D53/54

　　摘要

　　本實用新型公開了一種醫院污水處理站臭氣凈化系統，涉及氣體的處理裝置技術領域。醫院污水處理站產生的氣體通過氣體收集系統收集后，進入清潔過濾裝置內的臭氣過濾器，過濾后的氣體經第一折風板進入離子反應裝置，通過離子反應裝置內的離子發生器進行處理后，經第二折風板進入緩沖裝置，進入的氣體進行分解氧化反應，然后經第三折風板進入到紫外消毒裝置，紫外消毒裝置對進入的氣體進行滅活消毒，最后經過凈化的氣體在引風裝置內的風機抽引的作用下依次經第四折風板、氣體排出管、臭氣濃度檢測儀和高空排放煙囪排放到大氣中。所述系統工藝流程簡單、安裝便利、操作簡單、無需投加任何藥劑，運行成本低，安全環保。


　　權利要求書

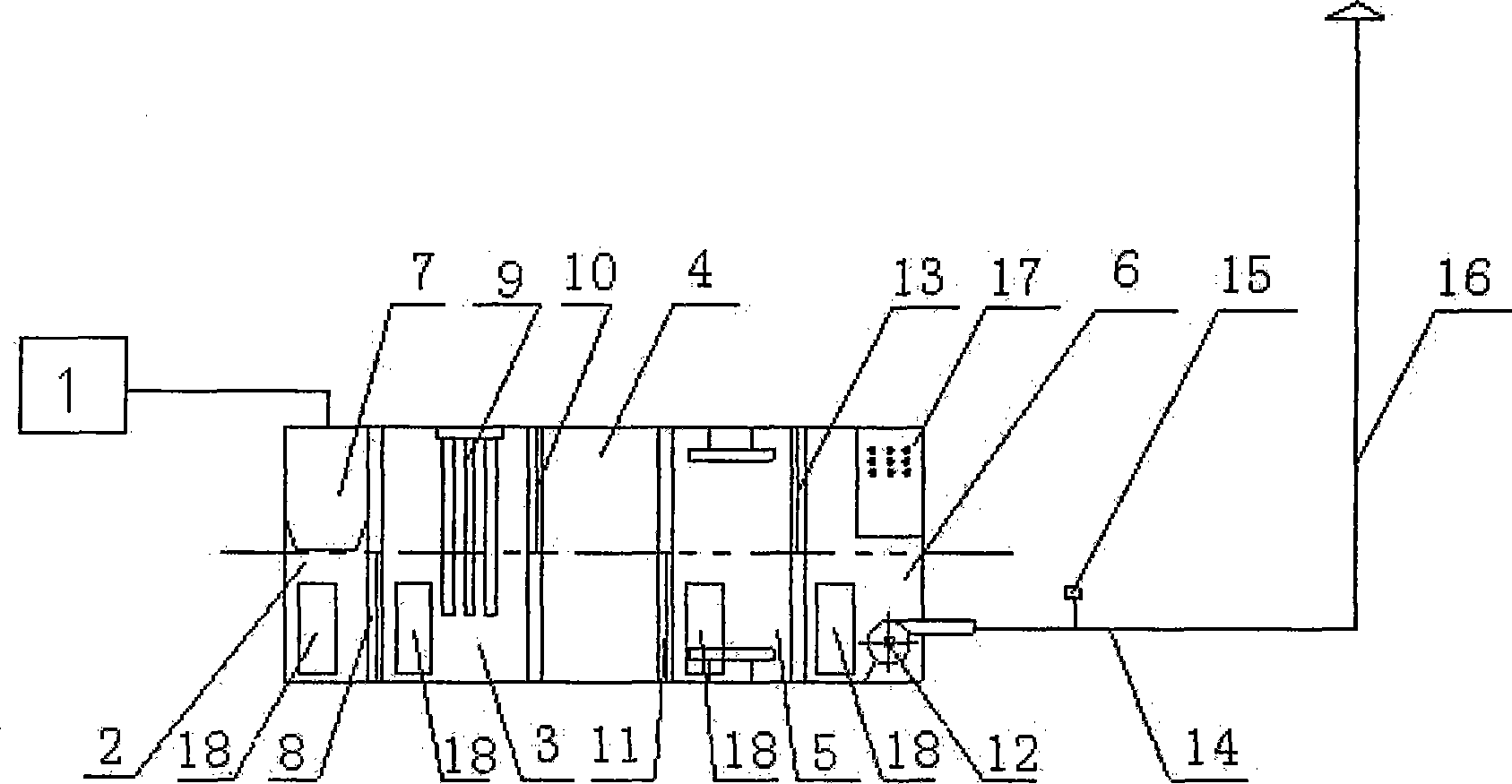

　　1.一種醫院污水處理站臭氣凈化系統，其特征在于：所述凈化系統包括氣 體收集系統(1)、清潔過濾裝置(2)、離子反應裝置(3)、緩沖裝置(4)、紫 外消毒裝置(5)和抽風裝置(6)，醫院污水處理站產生的氣體通過氣體收集系 統(1)收集后，進入清潔過濾裝置(2)內的臭氣過濾器(7)，過濾后的氣體 經第一折風板(8)進入離子反應裝置(3)，通過離子反應裝置(3)內的離子 發生器(9)進行處理后，經第二折風板(10)進入緩沖裝置(4)，進入的氣體 進行分解氧化反應，然后經第三折風板(11)進入到紫外消毒裝置(5)，紫外 消毒裝置(5)對進入的氣體進行滅活消毒，最后經過凈化的氣體在抽風裝置(6) 內的風機(12)抽引的作用下依次經第四折風板(13)、氣體排出管(14)、臭 氣濃度檢測儀(15)和高空排放煙囪(16)排放到大氣中，所述離子發生器(9)、 紫外消毒裝置(5)以及風機(12)受控于電控柜(17)，所述第一折風板(8) 上的百葉窗向右傾斜，第一折風板(8)上的百葉窗通風口設置在第一折風板(8) 的前下部，所述第二折風板(10)上的百葉窗向左傾斜，第二折風板(10)上 的百葉窗通風口設置在第二折風板(10)的后上部，所述第三折風板(11)上 的百葉窗向右傾斜，第三折風板(11)上的百葉窗通風口設置在第三折風板(11) 的前下部，所述第四折風板(13)上的百葉窗向左傾斜，第四折風板(13)上 的百葉窗通風口設置在第四折風板(13)的后上部。

　　2.根據權利要求1所述的醫院污水處理站臭氣凈化系統，其特征在于：所 述清潔過濾裝置(2)、離子反應裝置(3)、緩沖裝置(4)、紫外消毒裝置(5) 和引風裝置(6)的外殼上設有檢修口(18)。

　　3.根據權利要求1所述的醫院污水處理站臭氣凈化系統，其特征在于：所 述臭氣過濾器(7)為無紡布袋式活性炭過濾器。

　　4.根據權利要求1所述的醫院污水處理站臭氣凈化系統，其特征在于：所 述清潔過濾裝置(2)、離子反應裝置(3)、緩沖裝置(4)、紫外消毒裝置(5) 和抽風裝置(6)的外殼使用玻璃鋼、UPVC或不銹鋼。

　　說明書

　　醫院污水處理站臭氣凈化系統

　　技術領域

　　本實用新型涉及氣體的處理裝置技術領域，尤其涉及一種醫院污水處理站 臭氣凈化系統。

　　背景技術

　　醫院污水處理過程中，格柵、調節池、生化池、沉淀池及污泥池常常有惡 臭氣體無組織排放，主要污染物為硫化氫(H2S)、氨(NH3)、三甲胺、甲硫醇、 甲硫醚、二甲二硫、二硫化碳、臭氣及甲烷等，尤其含有多種病原菌等細菌微 生物，若不經過處理直接排放可能會對處于周邊環境或污水處理系統操作環境 中人體健康造成較大隱患。《醫療機構水污染物排放標準》(GB18466-2005)中 已明確了醫院污水處理站廢氣排放要求，且明確了對傳染病和結核病醫院污水 處理站排出的廢氣需要進行消毒處理。

　　隨著國家排放標準的提高和人們對大氣環境質量的關注日益提高，適用于 醫院污水處理站的氣體凈化裝置需求日益強烈。目前常用的氣體凈化方法有天 然植物提取液噴霧除臭、化學洗滌除臭、及生物濾床除臭技術等，對于醫院污 水處理站來說，這些技術存在藥劑儲存不便、需連續投加藥液成本高、需培養 微生物設備啟動困難及占地面積大等缺點，且均不能將醫院污水處理過程中散 發到空氣中的病原菌等細菌去除，存在較大的健康安全隱患。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種醫院污水處理站臭氣凈化系 統，所述凈化系統不僅可去除常規廢氣污染物，還能去除病原菌等細菌微生物， 工藝流程簡單、安裝便利、操作簡單、無需投加任何藥劑，運行成本低，即時 啟動，安全環保，且通過不同傾斜方向的折風板和通風口位置設置，使氣體曲 折流動，反應時間長，處理效果好。

　　為解決上述技術問題，本實用新型所采取的技術方案是：一種醫院污水處 理站臭氣凈化系統，其特征在于：所述凈化系統包括氣體收集系統、清潔過濾 裝置、離子反應裝置、緩沖裝置、紫外消毒裝置和引風裝置，醫院污水處理站 產生的惡臭氣體通過氣體收集系統收集后，進入清潔過濾裝置內的臭氣過濾器， 過濾后的氣體經第一折風板進入離子反應裝置，通過離子反應裝置內的離子發 生器進行處理后，經第二折風板進入緩沖裝置，進入的氣體進行分解氧化反應， 然后經第三折風板進入到紫外消毒裝置，紫外消毒裝置對進入的氣體進行滅活 消毒，最后經過凈化的氣體在抽風裝置內的風機抽引的作用下依次經第四折風 板、氣體排出管、臭氣濃度檢測儀和高空排放煙囪排放到大氣中，所述離子發 生器、紫外消毒裝置以及風機受控于電控柜，所述第一折風板上的百葉窗向右 傾斜，第一折風板上的百葉窗通風口設置在第一折風板的前下部，所述第二折 風板上的百葉窗向左傾斜，第二折風板上的百葉窗通風口設置在第二折風板的 后上部，所述第三折風板上的百葉窗向右傾斜，第三折風板上的百葉窗通風口 設置在第三折風板的前下部，所述第四折風板上的百葉窗向左傾斜，第四折風 板上的百葉窗通風口設置在第四折風板的后上部。

　　進一步的為了維修方便，所述清潔過濾裝置、離子反應裝置、緩沖裝置、 紫外消毒裝置和引風裝置的外殼上設有檢修口。

　　進一步的技術方案在于：所述臭氣過濾器為無紡布袋式活性炭過濾器。

　　進一步的為了延長使用壽命，所述清潔過濾裝置、離子反應裝置、緩沖裝 置、紫外消毒裝置和抽風裝置的外殼使用玻璃鋼、UPVC或不銹鋼。

　　采用上述技術方案所產生的有益效果在于：所述凈化系統通過離子和紫外 線雙重去除異味、病原菌等，不僅可去除醫院污水站產生的常規廢氣污染物， 還能去除病原菌等細菌微生物，保證排出的氣體滿足相應標準要求;氣體通過 不同傾斜方向的折風板和通風口位置設置，使氣體曲折流動，反應時間長，處 理效果好;系統安裝方便、操作簡單、無需投任何藥劑，運行成本低，且節能 環保，安全可靠;即時啟動，具有臭味超標報警功能，可實現自動運行;所述 凈化系統內呈負壓狀態，使污水處理的環境無臭氣影響，保護了使用者的健康。 此外，系統中的設備外殼材質可采用玻璃鋼、UPVC或不銹鋼，可根據不同情況 選用，耐腐蝕性強，使用壽命長。
