申請日2014.11.07

　　公開(公告)日2015.03.04

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了系統化處理畜禽類糞便與生活污泥的自動上料裝置，包括按照豎直方向層疊的若干層的物料架，物料架包括至少兩層物料層，每一層物料層還包括網狀隔層，上料裝置還包括連接在最上層物料架上方的送料裝置，以及連接在每一層物料層的橫向上的攤平機構;送料裝置在最上層物料層的上方設置有下料口，除最底部一層物料層之外的其他物料層對應送料裝置的下料口處均設置有下料孔;每個下料孔處還連接有活動蓋;送料裝置包括主送料管及若干根分送料管;本實用新型結構簡單、易于制造、成本低廉，提高了批量化處理畜禽糞便與生活污泥的效率，實現了畜禽糞便與生活污泥的自動上料，降低了畜禽糞便與生活污泥的處理成本。

　　權利要求書

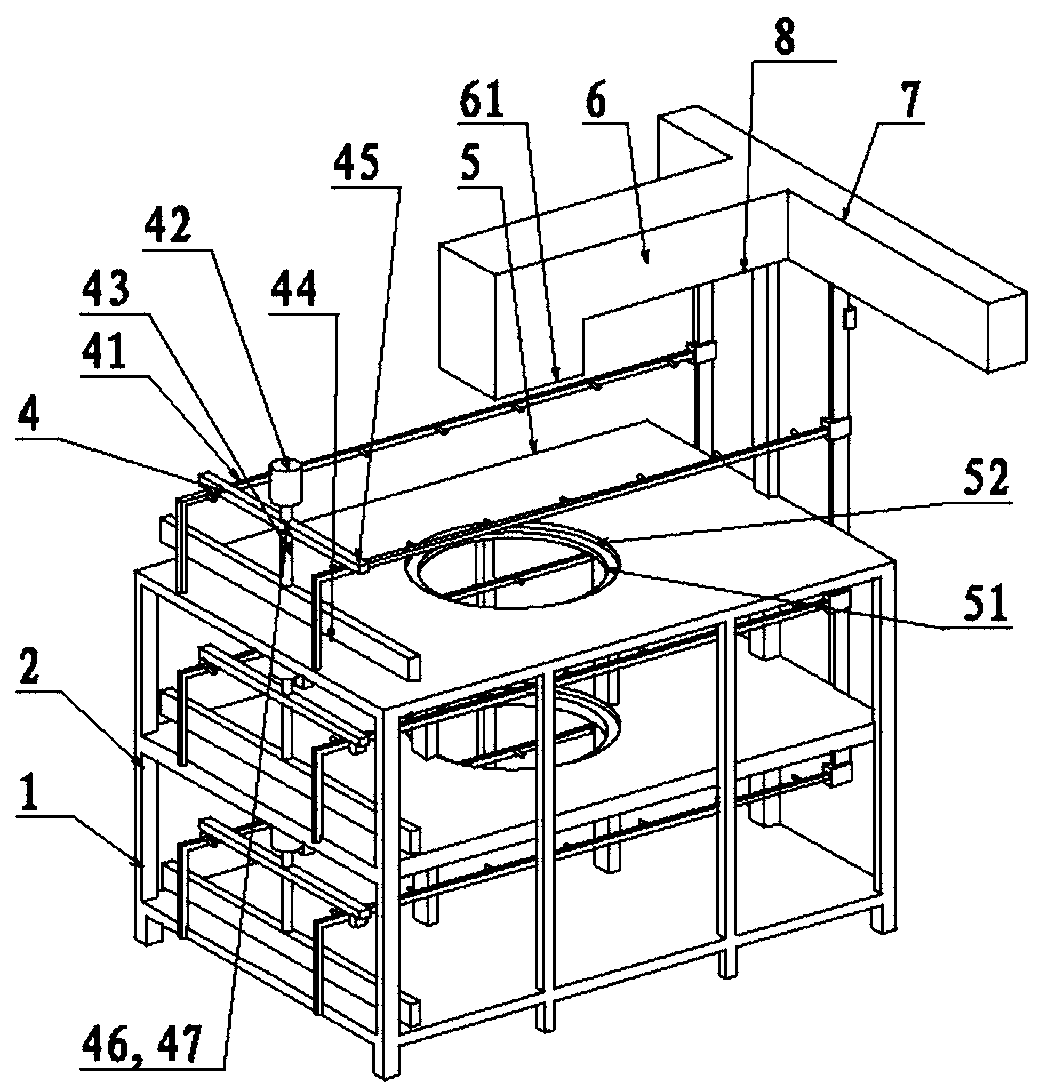

　　1.系統化處理畜禽類糞便與生活污泥的自動上料裝置，包括按照豎直方向層疊的若干層的物料架(1)，所述物料架(1)包括至少兩層物料層(2)，每一層所述物料層(2)還包括網狀隔層(5)，其特征在于：所述上料裝置還包括連接在最上層物料架(1)上方的送料裝置(6)，以及連接在每一層所述物料層(2)的橫向上的攤平機構(4);所述送料裝置(6)在最上層物料層(2)的上方設置有下料口(61)，除最底部一層所述物料層(2)之外的其他物料層對應送料裝置(6)的下料口(61)處均設置有下料孔(51);每個所述下料孔(51)處還連接有活動蓋(3);所述送料裝置(6)包括主送料管(7)及若干根分送料管(8)。

　　2.根據權利要求1所述的系統化處理畜禽類糞便與生活污泥的自動上料裝置，其特征在于：每一個所述攤平機構(4)包括導軌支架(41)、電機(42)、調高軸(43)、平鏟(44)和橫梁(45)，所述導軌支架(41)連接在物料架(1)上，所述橫梁(45)垂直地連接在導軌支架(41)上滑動，所述調高軸(43)連接在橫梁(45)的中間位置處，所述調高軸(43)的底部固定地連接平鏟(44)，所述電機(42)連接在調高軸(43)頂部，從而驅動攤平機構橫向攤平物料。

　　3.根據權利要求2所述的系統化處理畜禽類糞便與生活污泥的自動上料裝置，其特征在于：所述調高軸(43)與橫梁(45)連接處分別設置有配對的螺紋(46，47)。

　　4.根據權利要求2所述的系統化處理畜禽類糞便與生活污泥的自動上料裝置，其特征在于：所述橫梁(45)與導軌支架(41)連接處還設置有滾輪(48)。

　　5.根據權利要求1所述的系統化處理畜禽類糞便與生活污泥的自動上料裝置，其特征在于：每一個所述下料孔(51)一側還設置有搭接槽(52)，所述活動蓋(3)包括有網狀部(31)和搭接部(32);所述搭接部(32)與搭接槽(52)貼合，實現物料層(2)之間的隔離。

　　說明書

　　系統化處理畜禽類糞便與生活污泥的自動上料裝置

　　技術領域

　　本實用新型涉及畜禽類糞便處理技術領域，特別是涉及系統化處理畜禽類糞便與生活污泥的自動上料裝置。

　　背景技術

　　隨著人類的生產活動的日益頻繁，以及人類數量的增多，產生了大量的生活垃圾，這些生活垃圾中，包含了不少的生活污泥。這些生活污泥需要采用專門的污泥處理設備進行處理，成本較高。

　　此外，由于人類活動的需要，養殖的各種畜禽也產生了大量的糞便，雖說畜禽糞便早就用在農作物的養殖上面，并且頗有成效，但是這種使用僅限于一年中的某幾個時間段。其余時間產生的畜禽糞便和剩余的畜禽糞便，隨意堆放，仍然會對人們的生活環境產生不好的影響，影響人們的生活環境。

　　因此，人們引入了批量化處理畜禽糞便與生活污泥的方法，使得畜禽糞便與生活污泥能夠以較環保的方式進行，并且現在處理時，需要畜禽糞便作為物料放置在物料架上，經過一段時間自然消耗或者分解由畜禽糞便和生活污泥混合而成的物料。由于該技術的成熟度不夠，并且發展的時間也不長，在上混合而成后的物料至物料架時，只能人工進行，效率較低，并且人工成本較大。

　　實用新型內容

　　為了克服上述現有技術的不足，本實用新型提供了系統化處理畜禽類糞便與生活污泥的自動上料裝置，其目的在于提高批量化處理畜禽糞便與生活污泥的效率，實現畜禽糞便與生活污泥的自動上料，降低畜禽糞便與生活垃圾處理成本。

　　本實用新型所采用的技術方案是：系統化處理畜禽類糞便與生活污泥的自動上料裝置，包括按照豎直方向層疊的若干層的物料架，物料架包括至少兩層物料層，每一層物料層還包括網狀隔層，上料裝置還包括連接在最上層物料架上方的送料裝置，以及連接在每一層物料層的橫向上的攤平機構;送料裝置在最上層物料層的上方設置有下料口，除最底部一層物料層之外的其他物料層對應送料裝置的下料口處均設置有下料孔;每個下料孔處還連接有活動蓋;送料裝置包括主送料管及若干根分送料管。本實用新型在現有技術的基礎上，增加了放置在物料架上方的送料裝置，并在每一層物料層上設置了單獨的攤平機構，自動對從下料口上下來的物料進行攤平，節約了人工成本，并且提高了生產效率。此外，每一個下料孔上還設置有活動蓋，以便實現送料裝置能同時對多個物料層進行上料，節約了自動上料裝置的制造成本。

　　優選地，每一個攤平機構包括導軌支架、電機、調高軸、平鏟和橫梁，導軌支架連接在物料架上為橫梁提供支撐和導向;橫梁垂直地連接在導軌支架上滑動以便帶動平鏟刮平物料層上的物料;調高軸連接在橫梁的中間位置處以便調節平鏟相對物料層的高度，從而適應不從高度的物料進行自動刮平;調高軸的底部固定地連接平鏟，電機連接在調高軸頂部以便驅動平鏟刮平和調高，最終實現驅動攤平機構橫向攤平物料。

　　優選地，調高軸與橫梁連接處分別設置有配對的螺紋、，以便平鏟進行調高。

　　優選地，橫梁與導軌支架連接處還設置有滾輪，從而實現橫梁以及連接在橫梁上的平鏟沿物料層的橫向運動，從而實現物料的刮平。

　　優選地，每一個下料孔一側還設置有搭接槽，活動蓋包括有網狀部和搭接部，以便活動蓋能貼合至物料層，保證了物料層上的物料擺放量;搭接部與搭接槽貼合，實現物料層之間的隔離。

　　與現有技術相比，本實用新型的有益效果是：本實用新型在現有技術的基礎上，增加了放置在物料架上方的送料裝置，并在每一層物料層上設置了單獨的攤平機構，自動對從下料口上下來的物料進行攤平，節約了人工成本，并且提高了生產效率。此外，每一個下料孔上還設置有活動蓋，以便實現送料裝置能同時對多個物料層進行上料，送料裝置包括主送料管及若干根分送料管,節約了自動上料裝置的制造成本。

　　本實用新型結構簡單、易于制造、成本低廉，提高了批量化處理畜禽糞便與生活污泥的效率，實現了畜禽糞便與生活污泥的自動上料，降低了畜禽糞便與生活污泥的處理成本。
