申請日2014.11.04

　　公開(公告)日2015.03.25

　　IPC分類號C02F1/44; B01D65/08; C02F1/28

　　摘要

　　本發明涉及一種減緩膜法水處理中膜污染的方法及裝置，向安裝有膜組件的殼體內填入一定粒徑及數量的顆粒活性炭，為保證效果，殼體須直立安裝，顆粒活性炭的體積約占殼體空隙容積的30%～60%，通過循環泵的動力使得顆粒活性炭在膜組件的殼體內流化，持續對膜表面搽洗，避免了污染物在膜表面形成過濾餅層，減緩了膜的過濾餅層阻力;并依靠顆粒活性炭的吸附能力，吸附水中部分溶解性有機物，減緩了對膜孔堵塞，減緩了膜孔堵塞阻力。裝置包括過濾殼體及膜組件，在殼體內填充一定量顆粒活性炭，殼體上設置有循環泵，為顆粒活性炭流化提供動力，對膜表面進行有效搽洗，延長膜的過濾周期，降低運行成本。

　　權利要求書

　　1.一種減緩膜法水處理中膜污染的方法，其特征是，向安裝有膜組件的殼 體內填入一定粒徑及數量的顆粒活性炭，膜組件豎直安裝在殼體內，顆粒活性 炭的總體積約占殼體內空隙容積的30%～60%;通過循環泵提供動力使得顆粒活 性炭在殼體內流化，持續對膜表面搽洗，避免了污染物在膜表面形成過濾餅層， 減緩了膜的過濾餅層阻力，并依靠顆粒活性炭的吸附能力，吸附水中部分溶解 性有機物，減緩了對膜孔堵塞，減緩了膜孔堵塞阻力。

　　2.根據權利要求1所述的一種減緩膜法水處理中膜污染的方法，其特征是， 殼體直立安裝，所述顆粒活性炭的流化動力由循環泵提供。

　　3.根據權利要求1所述的一種減緩膜法水處理中膜污染的方法，其特征是， 所述殼體內膜組件的膜為平板膜或者中空纖維膜。

　　4.根據權利要求1所述的一種減緩膜法水處理中膜污染的方法，其特征是， 在水處理過程中，膜組件采用錯流過濾或者死端過濾。

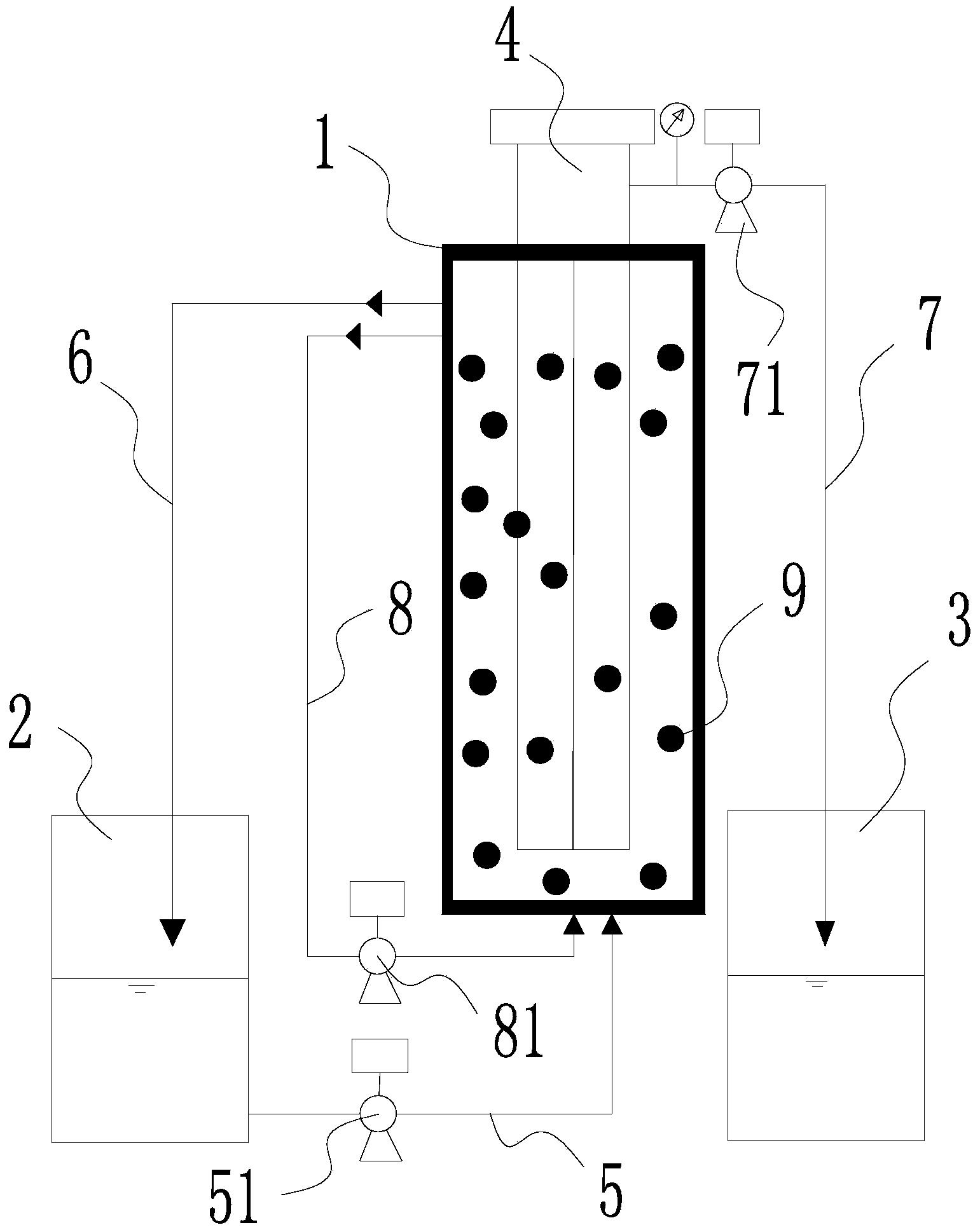

　　5.一種膜法水處理裝置，其特征是，包括過濾殼體(1)以及膜組件(4)， 所述的膜組件(4)豎直安裝在過濾殼體(1)內，在所述的過濾殼體(1)內填 充有若干顆粒活性炭(9)，所述顆粒活性炭(9)的總體積占過濾殼體(1)容 積的30%～60%;

　　所述的過濾殼體(1)上設置有第一管道(8)，所述第一管道(8)的進水 端和出水管均與過濾殼體(1)的內腔連通，在所述的第一管道(8)的管路上 設置有循環泵(81)。

　　6.根據權利要求5所述的一種膜法水處理裝置，其特征是，所述膜組件(4) 內的膜為平板膜或者中空纖維膜。

　　7.根據權利要求5所述的一種膜法水處理裝置，其特征是，所述第一管道 (8)的出水端連接在過濾箱(1)的箱底上。

　　8.根據權利要求5所述的一種膜法水處理裝置，其特征是，還包括原水進 水箱(2)和產水箱(3)，所述的原水進水箱(2)的出水口經第二管道(5)與 過濾殼體(1)的進水口形成管路連通，過濾殼體(1)的出水口經第三管道(6) 與原水進水箱(2)的進水口形成管路連通，在所述第二管道(5)的管路上設 置有進水蠕動泵(51);

　　所述膜組件(4)的出水口經第四管道(7)與產水箱(3)的進水口形成管 路連通，在所述的第四管道(7)的管路上設置有真空泵(71)。

　　說明書

　　一種減緩膜法水處理中膜污染的方法及裝置

　　技術領域

　　本發明涉及水處理領域，尤其是涉及一種減緩膜法水處理中膜污染的方法 及裝置。

　　背景技術

　　膜技術在20世紀60年代開始應用于水處理領域，至今卻已成為水處理領 域中最有發展潛力的技術之一，成為解決飲用水中出現消毒副產物 (Disinfection byproducts，DBP)、實現污水回用的有效手段(Membrane bioreactor，MBR)。特別是低壓操作的微濾膜(Microfiltration，MF)和超濾 膜(Ultrafiltration，UF)是近年膜技術在水處理應用中的主流產品。MF和 UF在經濟性、可操作性和處理效果的綜合比較中是具有優勢的，應用最為廣泛。

　　雖然膜分離技術有著眾多其他水處理工藝所無法比擬的優勢，但是膜污染 則是阻礙膜技術應用普及的關鍵問題。膜污染會引起通量下降或膜壓差上升， 導致運行費用和制水成本增加。如能妥善有效的解決膜污染問題，則可以延長 膜處理的過濾周期和膜壽命，降低反沖洗用水量和藥劑用量，減少能耗，從而 降低膜處理工藝的運行和維護成本，提高系統的處理效率和處理能力。

　　發明內容

　　本發明要解決的技術問題是：克服現有技術中的不足，提供一種減緩膜法 水處理中膜污染的方法及裝置，降低膜的過濾阻力，延長膜處理的過濾周期和 膜壽命，減少能耗，降低運行成本。

　　本發明解決其技術問題所采用的技術方案是：一種膜法水處理中膜污染減 緩的方法，向安裝有膜組件的殼體內填入一定粒徑及數量的顆粒活性炭，膜組 件豎直安裝在殼體內，顆粒活性炭的總體積約占殼體內空隙容積的30%～6 0%;通過循環泵提供動力使得顆粒活性炭在殼體內流化，持續對膜表面搽洗， 避免了污染物在膜表面形成過濾餅層，減緩了膜的過濾餅層阻力，并依靠顆粒 活性炭的吸附能力，吸附水中部分溶解性有機物，減緩了對膜孔堵塞，減緩了 膜孔堵塞阻力。

　　進一步的，殼體直立安裝，所述顆粒活性炭的流化動力由循環泵提供。

　　進一步的，所述殼體內膜組件的膜為平板膜或者中空纖維膜。

　　進一步的，在水處理過程中，膜組件采用錯流過濾或者死端過濾。

　　一種膜法水處理裝置，包括過濾殼體以及膜組件，所述的膜組件豎直安裝 在過濾殼體內，在所述的過濾殼體內填充有若干顆粒活性炭，所述顆粒活性炭 的總體積占過濾殼體容積的30%～60%;

　　所述的過濾殼體上設置有第一管道，所述第一管道的進水端和出水管均與 過濾殼體的內腔連通，在所述的第一管道的管路上設置有循環泵。

　　進一步的，所述膜組件內的膜為平板膜或者中空纖維膜。

　　進一步的，所述第一管道的出水端連接在過濾箱的箱底上。

　　進一步的，還包括原水進水箱和產水箱，所述的原水進水箱的出水口經第 二管道與過濾殼體的進水口形成管路連通，過濾殼體的出水口經第三管道與原 水進水箱的進水口形成管路連通，在所述第二管道的管路上設置有進水蠕動泵;

　　所述膜組件的出水口經第四管道與產水箱的進水口形成管路連通，在所述 的第四管道的管路上設置有真空泵。

　　本發明的有益效果是：本發明的一種膜法水處理中膜污染減輕的方法，采 用顆粒活性炭流化床法搽洗膜表面，來減輕過濾濾餅層污染造成的濾餅層阻力; 同時顆粒活性碳本身具有一定的吸附作用，可以吸附水中溶解性有機物，減輕 了膜孔堵塞污染造成的膜孔堵塞阻力。

　　本發明的膜法水處理裝置，主要用于飲用水(經過混凝沉淀后)或污水二 級處理后(生物活性污泥法或生物膜法)的深度處理。在利用流化的顆粒炭對膜 表面進行清洗的過程中，無需停止過濾，極大減輕膜的過濾餅層阻力及膜孔堵 塞阻力，延長膜的過濾周期，降低運行成本，提高了系統的處理效率和處理能 力。
