申請日2013.08.19
公開(公告)日2014.01.08
IPC分類號E03F1/00
摘要

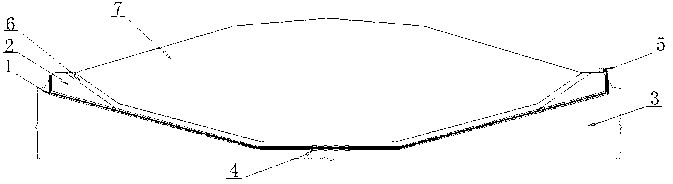

本實用新型涉及一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其特征在于：天然基礎地層為粘性土層時，天然基礎地層設置有排水溝，排水溝設置于防滲結構層之下且貼著防滲結構層的位置布置，排水溝內充填中粗砂，排水溝采用環狀布置和放射狀布置相結合;天然基礎地層上設置盲溝，盲溝位于防滲結構層之下且貼著防滲結構層的位置布置，與排水溝連通，排水管布置于盲溝中，盲溝內填充礫料保護排水管和保證排水管中濾水花管的排水效果;排水管的頂端在垃圾壩處出露，水泵通過排水管頂端口抽排地下水或滲濾液，排水管位于天然基礎地層基底標高最低位置的管路為濾水花管，濾水花管上開有濾水孔。其簡單實用、施工方便、是一種投資省的城市生活垃圾填埋場滲濾液滲漏監測設計方法。該監測結構在正常運營過程中不會因垃圾填埋體7沉降變形而被破壞，能夠起到最直接的檢測到填埋場區域地下水污染情況的作用，降低污染后的治理范圍，同時也能夠降低污染治理難度和節約治理費用。
權利要求書
1.一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其特征在于：天然基礎地層為粘性土層，天然基礎地層設置有排水溝，排水溝設置于防滲結構層之下且貼著防滲結構層的位置布置，排水溝內充填中粗砂，排水溝采用環狀布置和放射狀布置相結合;天然基礎地層上設置盲溝，盲溝位于防滲結構層之下且貼著防滲結構層的位置布置，與排水溝連通，排水管布置于盲溝中，盲溝內填充礫料;排水管的頂端在垃圾壩處露出，水泵通過排水管頂端口抽排地下水或滲濾液，排水管位于天然基礎地層基底標高最低位置的管路為濾水花管，濾水花管上開有濾水孔。
2.根據權利要求1中所述的一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其特征在于所述的天然基礎地層為砂土層時，排水管位于天然基礎地層基底標高最低位置的管路聯接排水支管，排水支管深入到地下水位以下，排水管上的濾水花管設置在支管的下部地下水位以下的位置，支管底端密封。
3.根據權利要求1中所述的一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其特征在于所述的排水溝的環狀布置間隔距離為100m～200m，放射狀布置間隔角度為30°～60°。
說明書
一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構
技術領域
本實用新型涉及一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，屬于城市生活垃圾衛生填埋場滲濾液滲漏污染地下水的監測技術，主要針對地下水位較低，對垃圾填埋體和防滲層不產生不利影響，不需要設置地下水導排系統的情況，對于平原型填埋場和山谷型填埋場均適用。
背景技術
目前的城市垃圾衛生填埋場滲濾液的滲漏監測主要采用《生活垃圾填埋場污染控制標準》(GB16889-2008)和《生活垃圾衛生填埋場環境監測技術要求》(GB/T18772-2008)規定的方法，設置本底井、排水井、污染擴散井和污染監測井。對地下水位低于填埋場防滲結構層，地下水對防滲結構層不產生不利影響，不需要設置排水井，這個時候依靠定期對填埋場周圍的污染擴散井和污染監測井取樣進行分析，以了解地下水污染情況。由于污染擴散井和污染監測井距離填埋區域都有一定距離，當監測到污染的時候，污染區域已經大于填埋區域，另外，由于發生污染進行治理過程也需要一定時間，往往在這個期間，滲濾液對地下水的污染進一步擴大。因此，對滲濾液滲漏污染地下水進行治理技術難度較大且費用較高。
發明內容
本實用新型的目的是提供一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其簡單實用、施工方便、是一種投資少的城市生活垃圾填埋場滲濾液滲漏監測手段，該監測結構在正常運營過程中不會因垃圾填埋體沉降變形而被破壞，能夠起到最直接的檢測到填埋場區域地下水污染情況的作用，降低污染后的治理范圍，同時也能夠降低污染治理難度，并能節約治理費用。
本實用新型的技術方案是這樣實現的：一種城市生活垃圾衛生填埋場滲濾液滲漏監測結構，其特征在于：天然基礎地層為粘性土層，天然基礎地層設置有排水溝，排水溝設置于防滲結構層之下且貼著防滲結構層的位置布置，排水溝內充填中粗砂，排水溝采用環狀布置和放射狀布置相結合;天然基礎地層上設置盲溝，盲溝位于防滲結構層之下且貼著防滲結構層的位置布置，與排水溝連通，排水管布置于盲溝中，盲溝內填充礫料;排水管的頂端在垃圾壩處露出，水泵通過排水管頂端口抽排地下水或滲濾液，排水管位于天然基礎地層基底標高最低位置的管路為濾水花管，濾水花管上開有濾水孔。
所述的天然基礎地層為砂土層時，排水管位于天然基礎地層基底標高最低位置的管路聯接排水支管，排水支管深入到地下水位以下，排水管上的濾水花管設置在支管的下部地下水位以下的位置，支管底端密封。
所述的排水溝的環狀布置間隔距離為100m～200m，放射狀布置間隔角度為30°～60°。
本實用新型的積極效果是其能夠直接監測到滲濾液的滲漏情況，考慮到砂類土層和粘性土層兩種不同地質情況，分別采用不同結構，保證監測效果;另外，在監測到滲濾液滲漏到天然地層時，該監測管路系統又能起到導排滲漏的滲濾液或被污染的地下水的作用;具有結構簡單，操作方便，費用低，經濟可行，不受垃圾填埋體的沉降變形影響。
