公布日：2024.06.25
申請日：2024.05.09
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/52(2023.01)I;B01D21/02(2006.01)I;B01D21/24(2006.01)I;C02F1/00(2023.01)N
摘要
本發明公開了一種分腔升流式一體化污水處理設備，本發明涉及污水處理技術領域，包括底座，所述底座內側面的底部固定連接有厭氧罐，所述底座的頂部固定連接有好氧罐，所述厭氧罐表面的下方位置固定連接有注液管，所述注液管的內側面固定連接有通液閥。該分腔升流式一體化污水處理設備，達到污泥沉積在厭氧罐內側面的底部，排水時，注液管向水體中繼續通入污水，水體升流，液面向上至排液管，絮凝后的水通過排液管排入至好氧罐，污泥與排液管之間的距離較大，且濾布盤的攔截作用下，厭氧罐內部的污泥無法進入好氧罐，解決了缺氧池內部的污泥容易隨水流進入好氧池從而降低了好氧池中氧氣的濃度的問題。
權利要求書

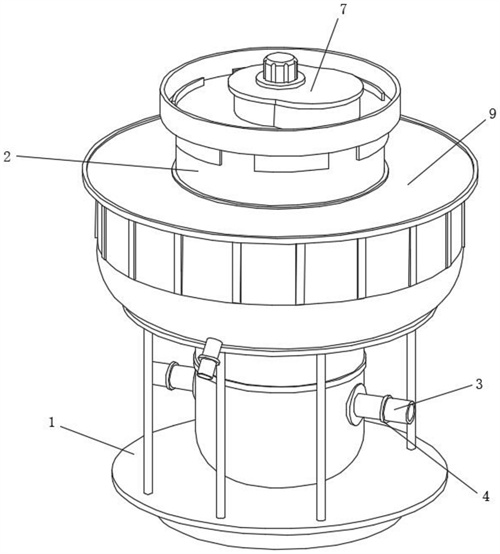

1.一種分腔升流式一體化污水處理設備，包括底座(1)，其特征在于，所述底座(1)內側面的底部固定連接有厭氧罐(2)，所述底座(1)的頂部固定連接有好氧罐(9)，所述厭氧罐(2)表面的下方位置固定連接有注液管(3)，所述注液管(3)的內側面固定連接有通液閥(4)，所述厭氧罐(2)與好氧罐(9)之間的位置固定連接有排液管(8)；還包括：絮凝機構(5)，所述絮凝機構(5)固定安裝在厭氧罐(2)內側面的上方位置，所述絮凝機構(5)用于絮凝劑的添加；污泥沉降機構(6)，所述污泥沉降機構(6)固定安裝在厭氧罐(2)內側面的下方位置，所述污泥沉降機構(6)用于污泥與絮凝劑的混合以及污水內部的對流；污泥排出機構(7)，所述污泥排出機構(7)的表面固定安裝在厭氧罐(2)頂部的中部位置，所述污泥排出機構(7)用于厭氧罐(2)內沉積污泥的引導輸送；其中所述絮凝機構(5)包括開孔盤(51)，所述開孔盤(51)的表面固定安裝在厭氧罐(2)內側面的上方位置，所述厭氧罐(2)內側面靠近開孔盤(51)的位置固定連接有濾布盤(53)，所述開孔盤(51)內側面的中部位置固定連接有加料組件(52)，所述排液管(8)處于濾布盤(53)與開孔盤(51)之間的位置。
2.根據權利要求1所述的一種分腔升流式一體化污水處理設備，其特征在于：所述加料組件(52)包括固定管(521)，所述固定管(521)的表面固定安裝在開孔盤(51)的內側面，所述固定管(521)內側面的上方位置開設有加料腔(522)。
3.根據權利要求2所述的一種分腔升流式一體化污水處理設備，其特征在于：所述加料組件(52)還包括加料管(523)，所述加料管(523)固定安裝在固定管(521)表面的上方位置，所述固定管(521)表面的中部位置固定連接有噴頭(524)，所述固定管(521)的底部固定連接有擴口片(525)。
4.根據權利要求3所述的一種分腔升流式一體化污水處理設備，其特征在于：所述污泥沉降機構(6)包括螺紋升降器(61)，所述螺紋升降器(61)的輸出端固定垃圾有固定臺(62)，所述固定臺(62)的頂部固定連接有對流組件(63)，所述對流組件(63)的表面轉動連接有轉動板(64)。
5.根據權利要求4所述的一種分腔升流式一體化污水處理設備，其特征在于：所述對流組件(63)包括架體(631)，所述架體(631)的底部固定安裝在固定臺(62)的頂部，所述架體(631)表面的上方位置固定連接有弧形缸(632)。
6.根據權利要求5所述的一種分腔升流式一體化污水處理設備，其特征在于：所述對流組件(63)還包括柱塞桿(633)，所述柱塞桿(633)的表面在弧形缸(632)的內側面滑動，所述弧形缸(632)的表面固定連接有連通管(634)，所述連通管(634)的表面固定連接有水泵(635)。
7.根據權利要求2所述的一種分腔升流式一體化污水處理設備，其特征在于：所述污泥排出機構(7)包括殼體(71)，所述殼體(71)的頂部固定安裝在厭氧罐(2)內側面的頂部，所述殼體(71)的內側面轉動連接有蝸輪(72)，所述殼體(71)的表面固定連接有電機(73)，所述厭氧罐(2)的頂部固定連接有儲泥組件(77)。
8.根據權利要求7所述的一種分腔升流式一體化污水處理設備，其特征在于：所述污泥排出機構(7)還包括轉動管(74)，所述轉動管(74)的表面固定安裝在蝸輪(72)的內側面，所述轉動管(74)的內側面固定連接有螺旋桿(75)，所述轉動管(74)的底端與固定管(521)的頂部轉動連接，所述固定管(521)的表面固定連接有控水組件(76)。
9.根據權利要求8所述的一種分腔升流式一體化污水處理設備，其特征在于：所述儲泥組件(77)包括限位殼(771)，所述限位殼(771)的底部固定安裝在厭氧罐(2)的頂部，所述限位殼(771)的底部靠近螺旋桿(75)的位置開設有導泥孔(772)。
10.根據權利要求9所述的一種分腔升流式一體化污水處理設備，其特征在于：所述控水組件(76)還包括攪拌器(773)，所述攪拌器(773)固定安裝在限位殼(771)的頂部，所述限位殼(771)的內側面固定連接有弧形殼(774)，所述弧形殼(774)的開口與攪拌器(773)靠近。
發明內容
本發明提供了一種分腔升流式一體化污水處理設備，解決了上述背景技術中所提到的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種分腔升流式一體化污水處理設備，包括底座，所述底座內側面的底部固定連接有厭氧罐，所述底座的頂部固定連接有好氧罐，所述厭氧罐表面的下方位置固定連接有注液管，所述注液管的內側面固定連接有通液閥，所述厭氧罐與好氧罐之間的位置固定連接有排液管；還包括：
絮凝機構，所述絮凝機構固定安裝在厭氧罐內側面的上方位置，所述絮凝機構用于絮凝劑的添加；
污泥沉降機構，所述污泥沉降機構固定安裝在厭氧罐內側面的下方位置，所述污泥沉降機構用于污泥與絮凝劑的混合以及污水內部的對流；
污泥排出機構，所述污泥排出機構的表面固定安裝在厭氧罐頂部的中部位置，所述污泥排出機構用于厭氧罐內沉積污泥的引導輸送，濾布盤與開孔盤之間的位置設置有多個懸浮填料，懸浮填料向厭氧罐內部的污水提供有益微生物，開始時，污水的液面處于濾布盤與開孔盤之間的位置，濾布盤上方位置的水為過濾后的水，加料組件向污水的內部添加絮凝劑，污水內部的懸浮物逐漸絮凝沉降，對流組件帶動水體的局部對流撞擊，從而促進污水中污泥的沉積；
其中所述絮凝機構包括開孔盤，所述開孔盤的表面固定安裝在厭氧罐內側面的上方位置，所述厭氧罐內側面靠近開孔盤的位置固定連接有濾布盤，所述開孔盤內側面的中部位置固定連接有加料組件，所述排液管處于濾布盤與開孔盤之間的位置。
優選的，所述加料組件包括固定管，所述固定管的表面固定安裝在開孔盤的內側面，所述固定管內側面的上方位置開設有加料腔，加料管向加料腔的內部通入絮凝劑，噴頭將絮凝劑噴入至污水的內部，固定管與固定臺的內側面設置有間隙，該間隙使得固定臺隨螺紋升降器升降移動時不會撞擊在噴頭的表面，架體對多個弧形缸進行支撐，水泵向連通管的內部通入液壓，液壓推動柱塞桿在弧形缸的內側面滑動向下轉動，柱塞桿推動轉動板向下偏轉。
優選的，所述加料組件還包括加料管，所述加料管固定安裝在固定管表面的上方位置，所述固定管表面的中部位置固定連接有噴頭，所述固定管的底部固定連接有擴口片。
優選的，所述污泥沉降機構包括螺紋升降器，所述螺紋升降器的輸出端固定垃圾有固定臺，所述固定臺的頂部固定連接有對流組件，所述對流組件的表面轉動連接有轉動板，污水的液面處于濾布盤與開孔盤之間的位置，開孔盤用于液面提升時懸浮填料的限位，隨著污水內部污泥的沉降，濾布盤對污水進行攔截，螺紋升降器帶動固定臺和對流組件升降移動，同時，對流組件帶動兩個轉動板對向移動，從而對污水進行撞擊，促進污泥沉積在厭氧罐內側面的底部。
優選的，所述對流組件包括架體，所述架體的底部固定安裝在固定臺的頂部，所述架體表面的上方位置固定連接有弧形缸。
優選的，所述對流組件還包括柱塞桿，所述柱塞桿的表面在弧形缸的內側面滑動，所述弧形缸的表面固定連接有連通管，所述連通管的表面固定連接有水泵。
優選的，所述污泥排出機構包括殼體，所述殼體的頂部固定安裝在厭氧罐內側面的頂部，所述殼體的內側面轉動連接有蝸輪，所述殼體的表面固定連接有電機，所述厭氧罐的頂部固定連接有儲泥組件，蝸輪在殼體的內側面轉動，轉動管被蝸輪帶動旋轉，轉動管的底端與固定管的頂端轉動接合，蝸輪的轉動使得螺旋桿轉動，沉積在厭氧罐內側面底部的污泥被螺旋桿引導至轉動管的內部，螺旋桿的螺距自下而上逐漸增大，當污泥被螺旋桿帶動向上輸送的過程中，污泥被擠壓通過排水罐，污泥中的水通過排水管下流，被控水后的污泥在螺旋桿的推動下擠入限位殼。
優選的，所述污泥排出機構還包括轉動管，所述轉動管的表面固定安裝在蝸輪的內側面，所述轉動管的內側面固定連接有螺旋桿，所述轉動管的底端與固定管的頂部轉動連接，所述固定管的表面固定連接有控水組件。
優選的，所述控水組件包括排水罐，所述排水罐的內側面固定連接有網體，所述網體的內側面固定安裝在固定管的表面。
優選的，所述控水組件還包括排水管，所述排水管固定安裝在排水罐表面的下方位置，所述固定管表面靠近網體的位置開設有孔，轉動管表面靠近網體的位置開設有孔，污泥在變螺距的螺旋桿的擠壓下通過網體，從而達到污泥控水的目的，污泥內部的水通過開孔以及網體滲入至排水罐的內部，排水管傾斜朝下設置，排水管排出的水為凈化后的水，排出的水通過開孔盤流動至濾布盤的上方位置，隨后隨排液管進入好氧罐進行處理，開孔盤與濾布盤之間的位置設置有懸浮填料，加料管向加料腔的內部加入絮凝劑。
優選的，所述儲泥組件包括限位殼，所述限位殼的底部固定安裝在厭氧罐的頂部，所述限位殼的底部靠近螺旋桿的位置開設有導泥孔。
優選的，所述控水組件還包括攪拌器，所述攪拌器固定安裝在限位殼的頂部，所述限位殼的內側面固定連接有弧形殼，所述弧形殼的開口與攪拌器靠近。
本發明提供了一種分腔升流式一體化污水處理設備。具備以下有益效果：
1、該分腔升流式一體化污水處理設備，污泥沉積在厭氧罐內側面的底部，排水時，注液管向水體中繼續通入污水，水體升流，液面向上至排液管，絮凝后的水通過排液管排入至好氧罐，污泥與排液管之間的距離較大，且濾布盤的攔截作用下，厭氧罐內部的污泥無法進入好氧罐，解決了缺氧池內部的污泥容易隨水流進入好氧池從而降低了好氧池中氧氣的濃度的問題。
2、該分腔升流式一體化污水處理設備，轉動板的表面與厭氧罐的內側面緊密接觸，該裝置設置有兩個轉動板，當轉動板繞固定臺向下轉動時，兩個轉動板對向轉動，水體受壓撞擊，促進水體與絮凝劑充分混合的同時，污水內部的懸浮物容易在對流撞擊中沉積下落，從而有效防止污泥沉積在濾布盤的底部，濾布盤用于防止污泥隨排液管進入好氧罐，從而使得污泥氧化效率提高。
3、該分腔升流式一體化污水處理設備，電機的輸出端固定連接有蝸桿，電機帶動蝸桿轉動，蝸桿的表面與蝸輪的表面嚙合，從而使得蝸輪在殼體的內側面轉動，螺旋桿被蝸輪帶動旋轉，污泥沿螺旋桿的底端向上至轉動管的內部，隨后污泥被擠壓至儲泥組件的內部，該過程中，控水組件將污泥中大部分水分進行排除，解決了定期對厭氧池內絮凝沉積的污泥進行清理導致污泥沉積效率低的問題。
4、該分腔升流式一體化污水處理設備，污泥通過導泥孔引導至攪拌器的位置，攪拌器帶動污泥離心攪動，弧形殼的開口與攪拌器的離心拋料方向靠近，污泥被擠入至弧形殼的內部進行收集儲存，在污水處理過程中，將污泥輸送排出，可有效控制厭氧罐內部污泥的量，從而有效避免污泥量過多污泥沉積效率低的問題。
5、該分腔升流式一體化污水處理設備，噴頭將絮凝劑噴入至水體的內部促進水體的絮凝，噴頭處于水體內部的中部位置，從而避免上方噴灑絮凝劑導致氧氣卷入的問題，螺旋桿轉動時，污泥通過固定管的底端被向上輸送，擴口片的擴口朝上設置，污泥被擠壓至固定管的內部時，可有效防止污泥上方位置水體的干擾，從而使得污泥絮凝效率更高的同時污泥被輸送儲存的效率更高。
（發明人：戴家旗;湯紅泉;戴家鳳;于德順;孟衛莉）
