公布日：2024.06.11
申請日：2024.05.11
分類號：C02F3/28(2023.01)I
摘要
本發明公開了一種高效的污水處理厭氧塔，涉及污水處理設備技術領域，解決了現有的污水處理厭氧塔，塔內的污水難以與污泥充分混合，且容易被污泥堵塞的問題。包括厭氧塔主體，厭氧塔主體內設有布水結構，布水結構包括若干層上下分布的布水層，布水層中設有進口，外周還設有若干個與進口相連通的出口，厭氧塔主體上連接有一個或多個進水口，進水口連通于一個或多個布水層的進口，布水層的出口處連接有導向管，導向出水方向；部分或全部布水層為上旋式，上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置，導向出水螺旋式上升。通過多層螺旋結構使污水與污泥充分混合，且分層設置多個，達到了提高污水處理效率、減少堵塞的效果。
權利要求書

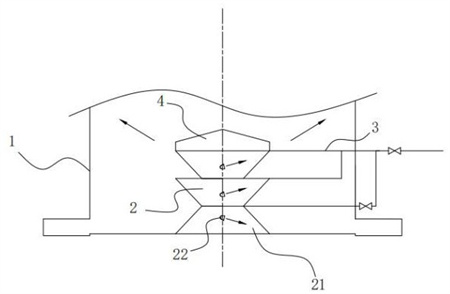

1.一種高效的污水處理厭氧塔，其特征在于：包括厭氧塔主體，所述厭氧塔主體內設有布水結構，布水結構包括若干層上下分布的布水層，布水層中設有進口，外周還設有若干個與進口相連通的出口，厭氧塔主體上連接有一個或多個進水口，進水口連通于一個或多個布水層的進口，布水層的出口處連接有導向管，導向出水方向；部分或全部布水層為上旋式，上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置，導向出水螺旋式上升。
2.根據權利要求1所述的一種高效的污水處理厭氧塔，其特征在于：上方若干層布水層為上旋式，下方若干層布水層為下旋式，下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置，導向出水螺旋式下降。
3.根據權利要求1或2所述的一種高效的污水處理厭氧塔，其特征在于：上旋式布水層為圓錐形，且為上大下小，出水沿其外周螺旋式上升的同時，向外擴張。
4.根據權利要求3所述的一種高效的污水處理厭氧塔，其特征在于：下旋式布水層為圓錐形，且為上小下大，出水沿其外周螺旋式下降的同時，向外擴張。
5.根據權利要求1所述的一種高效的污水處理厭氧塔，其特征在于：布水層外形尺寸相同設置，依次上下相鄰連接。
6.根據權利要求1所述的一種高效的污水處理厭氧塔，其特征在于：布水層頂部開設豎直孔，布水層的外周還向內開設若干水平孔，水平孔內端連通于豎直孔下端，進水口連通對應的進水管，進水管連通于對應豎直孔上端。
7.根據權利要求6所述的一種高效的污水處理厭氧塔，其特征在于：所述布水層下部開設容置槽，容納下方相鄰布水層中的進水管。
8.根據權利要求1所述的一種高效的污水處理厭氧塔，其特征在于：所述導向管內端螺紋連接于水平孔外端。
9.根據權利要求1所述的一種高效的污水處理厭氧塔，其特征在于：布水結構頂部設有頂部塊，頂部塊為上端為尖端的圓錐形。
發明內容
本發明的目的是提供一種高效的污水處理厭氧塔，通過多層螺旋結構使污水與污泥充分混合，提高污水處理效率，且分層設置多個，方便布水層從上至下布水，減少了下部布水層直接啟動帶來的易堵問題。
本發明的上述技術目的是通過以下技術方案得以實現的：一種高效的污水處理厭氧塔，包括厭氧塔主體，所述厭氧塔主體內設有布水結構，布水結構包括若干層上下分布的布水層，布水層中設有進口，外周還設有若干個與進口相連通的出口，厭氧塔主體上連接有一個或多個進水口，進水口連通于一個或多個布水層的進口，布水層的出口處連接有導向管，導向出水方向；部分或全部布水層為上旋式，上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置，導向出水螺旋式上升。
通過采用上述技術方案，多層布水層的結構方便加工，且其上的導向管出口使得出水形成螺旋上升狀，可以使流出的污水與污泥充分混合，提高了反應器污水處理效率；多層設置的布水層便于從上至下依次啟動，減少了下部布水層直接啟動帶來的易堵問題。
更進一步地，上方若干層布水層為上旋式，下方若干層布水層為下旋式，下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置，導向出水螺旋式下降。
通過采用上述技術方案，下方布水層的出水螺旋下降，使流出的污水與塔底各個位置的污泥充分混合，進一步的提高污水處理效率。
更進一步地，上旋式布水層為圓錐形，且為上大下小，出水沿其外周螺旋式上升的同時，向外擴張。
通過采用上述技術方案，使得上旋式布水層的出水螺旋式上升的同時，還可向外擴張，方便布水至整個厭氧塔上部，減少了布水結構需要占據的空間。
更進一步地，下旋式布水層為圓錐形，且為上小下大，出水沿其外周螺旋式下降的同時，向外擴張。
通過采用上述技術方案，使得下旋式布水層的出水可向外擴張，方便布水至厭氧塔底部，減少布水結構需要占據的空間。
更進一步地，布水層外形尺寸相同設置，依次上下相鄰連接。
通過采用上述技術方案，方便布水層之間的相互替換，根據需要選擇布水層的層數，便于加工和安裝，且方便調節。
更進一步地，布水層頂部開設豎直孔，布水層的外周還向內開設若干水平孔，水平孔內端連通于豎直孔下端，進水口連通對應的進水管，進水管連通于對應豎直孔上端。
通過采用上述技術方案，實現了進水口與布水層外周不同的出水位置的連通，進水管自上而下連接至布水層，減少了堵塞問題。
更進一步地，所述布水層下部開設容置槽，容納下方相鄰布水層中的進水管。
通過采用上述技術方案，方便相鄰布水層之間的連接固定。
更進一步地，所述導向管內端螺紋連接于水平孔外端。
通過采用上述技術方案，實現了導向管的安裝固定。
更進一步地，布水結構頂部設有頂部塊，頂部塊為上端為尖端的圓錐形。
通過采用上述技術方案，減少了布水結構頂部的污泥堆積問題。
綜上所述，本發明具有以下有益效果：多層布水層的結構方便加工，上旋式布水層上的導向管出口使得出水形成螺旋上升狀，可以使流出的污水與污泥充分混合，提高了反應器污水處理效率；多層設置的布水層便于從上至下依次啟動，減少了下部布水層直接啟動帶來的易堵問題；下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置，導向出水螺旋式下降，使流出的污水與塔底各個位置的污泥充分混合，進一步的提高污水處理效率；上旋式布水層和下旋式布水層為圓錐形，使得上旋式布水層、下旋式布水層的出水螺旋式上升或下降的同時，還可向外擴張，方便布水至整個厭氧塔上部和底部，減少了布水結構需要占據的空間。
（發明人：嚴建峰;陳志平;嚴家琪）
