公布日：2023.12.08

申請日：2023.09.19

分類號：C02F11/10(2006.01)I;G05B19/418(2006.01)I

摘要

本申請涉及一種污泥炭化工藝全自動集中控制系統，其屬于污泥炭化處理領域，包括急停模塊，用于控制設備強制切入急停狀態；初始化模塊，連接所述急停模塊，接收所述急停結束信號，控制設備強制切入初始化狀態；干化模塊，連接所述初始化模塊，接收所述初始化結束信號，控制干化點火預熱設備切入干化準備狀態，并執行點火燃燒預熱流程；炭化模塊，連接所述初始化模塊，接收所述初始化結束信號，執行點火燃燒預熱流程；物流模塊，連接所述干化模塊和炭化模塊，控制物流設備切入工作狀態；生產模塊，連接所述物流模塊，接收所述運輸結束信號，控制設備切入生產狀態，并執行正常生產流程；本申請具有提高了炭化工藝的控制效率的效果。

權利要求書

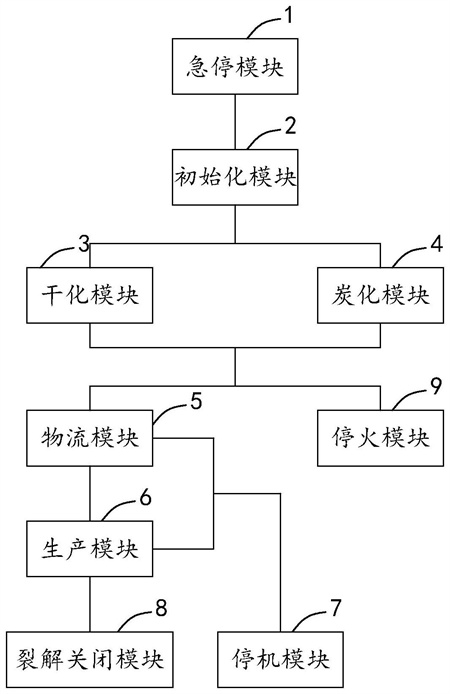

1.一種污泥炭化工藝全自動集中控制系統，其特征在于，包括：急停模塊(1)，用于控制設備強制切入急停狀態，并執行急停流程；當所述急停流程判定結束，所述急停模塊(1)輸出急停結束信號；初始化模塊(2)，連接所述急停模塊(1)，接收所述急停結束信號，響應于所述急停結束信號，控制設備強制切入初始化狀態，并執行初始化流程；當所述初始化流程結束，所述初始模塊輸出初始化結束信號；干化模塊(3)，連接所述初始化模塊(2)，接收所述初始化結束信號，響應于所述初始化結束信號，控制干化點火預熱設備切入干化準備狀態，并執行點火燃燒預熱流程；當所述點火燃燒預熱流程結束，所述干化模塊(3)輸出干化預熱結束信號；炭化模塊(4)，連接所述初始化模塊(2)，接收所述初始化結束信號，響應于所述初始化結束信號，控制炭化點火預熱設備切入炭化準備狀態，并執行點火燃燒預熱流程；當所述點火燃燒預熱流程結束，所述炭化模塊(4)輸出炭化預熱結束信號；物流模塊(5)，連接所述干化模塊(3)和炭化模塊(4)，接收所述干化預熱結束信號和炭化預熱結束信號，響應于所述干化預熱結束信號和炭化預熱結束信號，控制物流設備切入工作狀態，并執行物流運輸流程；當所述物流運輸路程結束，所述物流模塊(5)輸出運輸結束信號；生產模塊(6)，連接所述物流模塊(5)，接收所述運輸結束信號，響應于所述運輸結束信號，控制設備切入生產狀態，并執行正常生產流程；當所述正常生產流程中出現故障時，所述生產模塊(6)輸出急停切換信號，所述急停模塊(1)接收急停切換信號開始工作。

2.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，還包括停機模塊(7)；所述停機模塊(7)連接所述物流模塊(5)和生產模塊(6)；當所述停機模塊(7)接收到運輸結束信號或所述生產模塊(6)輸出的生產開始信號后，輸出停止信號；所述干化模塊(3)和炭化模塊(4)接收停止信號，響應于停止信號調整干化溫度和炭化溫度至預熱溫度；所述物流模塊(5)接收停止信號，響應于停止信號控制物流設備停止并執行清空流程。

3.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，還包括裂解關閉模塊(8)；所述裂解關閉模塊(8)連接所述生產模塊(6)，接收所述生產模塊(6)輸出的生產結束信號，輸出裂解信號；所述干化模塊(3)和炭化接收裂解信號，響應于裂解信號調整干化溫度和炭化溫度至預熱溫度，并執行氮?dú)獯祾吡鞒蹋划?dāng)所述裂解關閉模塊(8)輸出裂解關閉信號指定時間后，輸出裂解關閉信號；所述干化模塊(3)和炭化模塊(4)接收裂解關閉信號，響應于所述裂解關閉信號結束當前流程。

4.根據權利要求3所述的污泥炭化工藝全自動集中控制系統，其特征在于，還包括停火模塊(9)；所述停火模塊(9)連接所述干化模塊(3)和炭化模塊(4)，當所述干化模塊(3)和炭化模塊(4)結束當前流程時，所述停火模塊(9)輸出停火信號；所述干化模塊(3)和炭化模塊(4)接收停火信號，響應于停火信號進入熄火流程，熄火流程結束后執行爐內降溫及吹掃操作。

5.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，所述急停流程包括：主風機與爐窯慢速運轉；執行氮?dú)饩o急吹掃操作；執行氮?dú)獯祾哐訒r關閉操作。

6.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，所述初始化流程包括：執行閥門狀態初始化復位操作；執行風水氣源指標檢查操作；執行循環水泵啟動操作；執行氣流風機啟動操作。

7.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，所述物流運輸流程包括：執行干化進料順序啟動與干化升溫操作；執行炭化進料順序啟動與炭化升溫操作；執行裂解投入操作；執行炭化出料順序啟動操作。

8.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，所述干化模塊(3)執行的點火燃燒預熱流程包括：干化點火前啟動條件準備；執行吹掃撿漏操作；執行點火操作；執行預升溫操作。

9.根據權利要求1所述的污泥炭化工藝全自動集中控制系統，其特征在于，所述炭化模塊(4)執行的點火燃燒預熱流程包括：炭化點火前啟動條件準備；執行吹掃撿漏操作；執行點火操作；執行預升溫操作；裂解裝置投入準備。

發明內容

本申請?zhí)峁┮环N污泥炭化工藝全自動集中控制系統，具有提高了炭化工藝的控制效率的特點。

本申請目的是提供一種污泥炭化工藝全自動集中控制系統。

本申請的上述申請目的是通過以下技術方案得以實現的：

一種污泥炭化工藝全自動集中控制系統，包括：

急停模塊，用于控制設備強制切入急停狀態，并執行急停流程；當所述急停流程判定結束，所述急停模塊輸出急停結束信號；

初始化模塊，連接所述急停模塊，接收所述急停結束信號，響應于所述急停結束信號，控制設備強制切入初始化狀態，并執行初始化流程；當所述初始化流程結束，所述初始模塊輸出初始化結束信號；

干化模塊，連接所述初始化模塊，接收所述初始化結束信號，響應于所述初始化結束信號，控制干化點火預熱設備切入干化準備狀態，并執行點火燃燒預熱流程；當所述點火燃燒預熱流程結束，所述干化模塊輸出干化預熱結束信號；

炭化模塊，連接所述初始化模塊，接收所述初始化結束信號，響應于所述初始化結束信號，控制炭化點火預熱設備切入炭化準備狀態，并執行點火燃燒預熱流程；當所述點火燃燒預熱流程結束，所述炭化模塊輸出炭化預熱結束信號；

物流模塊，連接所述干化模塊和炭化模塊，接收所述干化預熱結束信號和炭化預熱結束信號，響應于所述干化預熱結束信號和炭化預熱結束信號，控制物流設備切入工作狀態，并執行物流運輸流程；當所述物流運輸路程結束，所述物流模塊輸出運輸結束信號；

生產模塊，連接所述物流模塊，接收所述運輸結束信號，響應于所述運輸結束信號，控制設備切入生產狀態，并執行正常生產流程；

當所述正常生產流程中出現故障時，所述生產模塊輸出急停切換信號，所述急停模塊接收急停切換信號開始工作。

本申請在一較佳示例中可以進一步配置為：包括停機模塊；所述停機模塊連接所述物流模塊和生產模塊；當所述停機模塊接收到運輸結束信號或所述生產模塊輸出的生產開始信號后，輸出停止信號；所述干化模塊和炭化模塊接收停止信號，響應于停止信號調整干化溫度和炭化溫度至預熱溫度；所述物流模塊接收停止信號，響應于停止信號控制物流設備停止并執行清空流程。

本申請在一較佳示例中可以進一步配置為：還包括裂解關閉模塊；所述裂解關閉模塊連接所述生產模塊，接收所述生產模塊輸出的生產結束信號，輸出裂解信號；所述干化模塊和炭化接收裂解信號，響應于裂解信號調整干化溫度和炭化溫度至預熱溫度，并執行氮?dú)獯祾吡鞒蹋划?dāng)所述裂解關閉模塊輸出裂解關閉信號指定時間后，輸出裂解關閉信號；所述干化模塊和炭化模塊接收裂解關閉信號，響應于所述裂解關閉信號結束當前流程。

本申請在一較佳示例中可以進一步配置為：還包括停火模塊；所述停火模塊連接所述干化模塊和炭化模塊，當所述干化模塊和炭化模塊結束當前流程時，所述停火模塊輸出停火信號；所述干化模塊和炭化模塊接收停火信號，響應于停火信號進入熄火流程，熄火流程結束后執行爐內降溫及吹掃操作。

本申請在一較佳示例中可以進一步配置為：所述急停流程包括：主風機與爐窯慢速運轉；執行氮?dú)饩o急吹掃操作；執行氮?dú)獯祾哐訒r關閉操作。

本申請在一較佳示例中可以進一步配置為：所述初始化流程包括：執行閥門狀態初始化復位操作；執行風水氣源指標檢查操作；執行循環水泵啟動操作；執行氣流風機啟動操作。

本申請在一較佳示例中可以進一步配置為：所述物流運輸流程包括：執行干化進料順序啟動與干化升溫操作；執行炭化進料順序啟動與炭化升溫操作；執行裂解投入操作；執行炭化出料順序啟動操作。

本申請在一較佳示例中可以進一步配置為：所述干化模塊執行的點火燃燒預熱流程包括：干化點火前啟動條件準備；執行吹掃撿漏操作；執行點火操作；執行預升溫操作。

本申請在一較佳示例中可以進一步配置為：所述炭化模塊執行的點火燃燒預熱流程包括：炭化點火前啟動條件準備；執行吹掃撿漏操作；執行點火操作；執行預升溫操作；裂解裝置投入準備。

（發明人：楊永茂;李中杰;安瑩玉）
