公布日：2023.03.28
申請日：2022.12.30
分類號：C02F3/30(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種用于黑臭水體和生活污水的一體化智能污水處理設備，包括污水處理本體；污水處理本體包括調節池、兼氧池和好氧池，調節池位于兼氧池的一側，用于調節水質水量并進行初步沉淀；兼氧池的一側與調節池相連接，兼氧池的內部填充有厭氧微生物和好氧微生物，用于對污水中的有機物進行分解；好氧池的一側與兼氧池相連接，好氧池的內部通過微生物的有氧呼吸，將有機物進一步分解成無機物，好氧池與調節池之間通過管道相連接，管道用于將調節池內部的生活污水直接輸送至好氧池的內部作為碳源使用，本發明利用生活污水作為黑臭水體處理的好氧處理的碳源使用，節約能源，保證設備的污水處理能力。
權利要求書
1.一種用于黑臭水體和生活污水的一體化智能污水處理設備，包括污水處理本體(1)；其特征在于：所述污水處理本體(1)包括調節池(11)、兼氧池(12)和好氧池(13)，所述調節池(11)位于所述兼氧池(12)的一側，用于調節水質水量并進行初步沉淀；所述兼氧池(12)的一側與所述調節池(11)相連接，所述兼氧池(12)的內部填充有厭氧微生物和好氧微生物，用于對污水中的有機物進行分解；所述好氧池(13)的一側與所述兼氧池(12)相連接，所述好氧池(13)的內部通過微生物的有氧呼吸，將有機物進一步分解成無機物，所述好氧池(13)與所述調節池(11)之間通過管道(14)相連接，所述管道(14)用于將所述調節池(11)內部的生活污水直接輸送至所述好氧池(13)的內部作為碳源使用。
2.根據權利要求1所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述好氧池(13)的內部設置有膜堆(131)，所述好氧池(13)內壁的一側設置有鎖緊組件(132)，所述鎖緊組件(132)與所述膜堆(131)相抵接。
3.根據權利要求2所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述鎖緊組件(132)包括調節旋鈕(1321)、傳動絲桿(1322)和頂板(1323)，所述調節旋鈕(1321)安裝在所述好氧池(13)的一側，所述調節旋鈕(1321)的輸出端與所述傳動絲桿(1322)相連接，所述傳動絲桿(1322)遠離所述調節旋鈕(1321)的一側與所述頂板(1323)相連接。

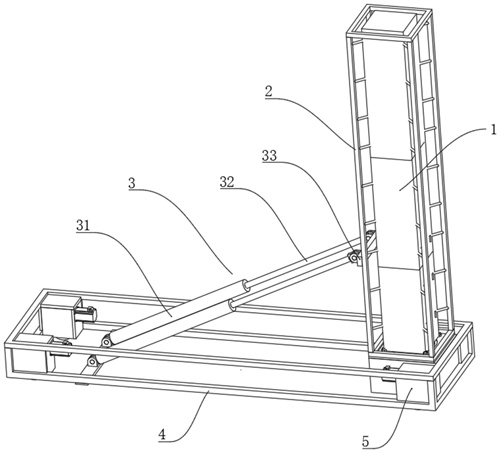

4.根據權利要求1所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述污水處理本體(1)的外側設置有框架(2)，所述框架(2)的外部連接有升降組件(3)，所述框架(2)的外部設置有底座(4)，所述框架(2)的一端與所述底座(4)相鉸接。
5.根據權利要求4所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述升降組件(3)包括傳動氣缸(31)和傳動桿(32)，所述框架(2)的一側和底座(4)的表面均安裝有連接板(33)，所述傳動氣缸(31)的一端與所述底座(4)表面的連接板(33)相鉸接，另一端與所述傳動桿(32)相連接，所述傳動桿(32)遠離所述傳動氣缸(31)的一端與所述框架(2)一側的連接板(33)相鉸接。
6.根據權利要求4所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述底座(4)的四角均設置有滾輪組件(5)，所述滾輪組件(5)包括保護盒(51)、高度調節部(52)和滾輪本體(53)，所述保護盒(51)與所述底座(4)固定連接，所述保護盒(51)的內部安裝所述高度調節部(52)，所述高度調節部(52)的輸出端與所述滾輪本體(53)相連接。
7.根據權利要求6所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述高度調節部(52)包括驅動電機(521)、第一錐齒輪(522)、第二錐齒輪(523)和升降桿(524)，所述驅動電機(521)與所述保護盒(51)相連接，所述驅動電機(521)的輸出端與所述第一錐齒輪(522)相連接，所述第一錐齒輪(522)與第二錐齒輪(523)相嚙合，所述第二錐齒輪(523)與所述升降桿(524)的一端相連接，所述升降桿(524)與所述滾輪本體(53)相連接。
8.根據權利要求7所述的一種用于黑臭水體和生活污水的一體化智能污水處理設備，其特征在于：所述保護盒(51)的內壁設置有導向槽(511)，所述滾輪本體(53)的中部設置有連接軸(531)，所述連接軸(531)的兩端位于所述導向槽(511)的內部，且所述連接軸(531)與所述升降桿(524)相連接。
發明內容
本發明的目的在于提供一種用于黑臭水體和生活污水的一體化智能污水處理設備及其使用方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明采用了如下技術方案：一種用于黑臭水體和生活污水的一體化智能污水處理設備，包括污水處理本體；所述污水處理本體包括調節池、兼氧池和好氧池，所述調節池位于所述兼氧池的一側，用于調節水質水量并進行初步沉淀；所述兼氧池的一側與所述調節池相連接，所述兼氧池的內部填充有厭氧微生物和好氧微生物，用于對污水中的有機物進行分解；所述好氧池的一側與所述兼氧池相連接，所述好氧池的內部通過微生物的有氧呼吸，將有機物進一步分解成無機物，所述好氧池與所述調節池之間通過管道相連接，所述管道用于將所述調節池內部的生活污水直接輸送至所述好氧池的內部作為碳源使用。
通過采用上述技術方案：生活污水進入到調節池后，經過沉淀后，直接通過管道輸送至好氧池的內部作為碳源使用，黑臭水體進入到調節池后，經過沉淀，輸送至兼氧池進行初步凈化，最后輸送至好氧池的內部經過凈化后然后排放，凈化較為徹底。
優選的，所述好氧池的內部設置有膜堆，所述好氧池內壁的一側設置有鎖緊組件，所述鎖緊組件與所述膜堆相抵接。
通過采用上述技術方案：鎖緊組件用于固定膜堆，方便工作人員取放膜堆并對其及時進行清洗。
優選的，所述鎖緊組件包括調節旋鈕、傳動絲桿和頂板，所述調節旋鈕安裝在所述好氧池的一側，所述調節旋鈕的輸出端與所述傳動絲桿相連接，所述傳動絲桿遠離所述調節旋鈕的一側與所述頂板相連接。
通過采用上述技術方案：在調節旋鈕的帶動下，能夠帶動傳動絲桿進行移動，從而帶動頂板對膜堆進行固定，當需要清洗時，可以帶動頂板遠離膜堆，完成膜堆的拆卸。
優選的，所述污水處理本體的外側設置有框架，所述框架的外部連接有升降組件，所述框架的外部設置有底座，所述框架的一端與所述底座相鉸接。
通過采用上述技術方案：底座方便將設備放置在運輸車上，方便快捷使用，在升降組件的帶動下，能夠傾斜污水處理本體的角度，進而能夠進一步提高污水處理效率。
優選的，所述升降組件包括傳動氣缸和傳動桿，所述框架的一側和底座的表面均安裝有連接板，所述傳動氣缸的一端與所述底座表面的連接板相鉸接，另一端與所述傳動桿相連接，所述傳動桿遠離所述傳動氣缸的一端與所述框架一側的連接板相鉸接。
通過采用上述技術方案：在傳動氣缸的帶動下，傳動桿能夠帶動框架與污水處理本體進行轉動，方便進行角度調節，保證設備的污水處理效率。
優選的，所述底座的四角均設置有滾輪組件，所述滾輪組件包括保護盒、高度調節部和滾輪本體，所述保護盒與所述底座固定連接，所述保護盒的內部安裝所述高度調節部，所述高度調節部的輸出端與所述滾輪本體相連接。
通過采用上述技術方案：滾輪組件能夠方便將設備移動到運輸車上，并且高度調節部能夠?qū)L輪收納到保護盒的內部，不僅方便調節，而且能夠?qū)ζ淦鸬匠浞值谋Ｗo作用。
優選的，所述高度調節部包括驅動電機、第一錐齒輪、第二錐齒輪和升降桿，所述驅動電機與所述保護盒相連接，所述驅動電機的輸出端與所述第一錐齒輪相連接，所述第一錐齒輪與第二錐齒輪相嚙合，所述第二錐齒輪與所述升降桿的一端相連接，所述升降桿與所述滾輪本體相連接。
通過采用上述技術方案：在驅動電機的帶動下，第一錐齒輪和第二錐齒輪進行同步轉動，從而帶動升降桿和滾輪本體上下運動，將滾輪本體收納到保護盒的內部。
優選的，所述保護盒的內壁設置有導向槽，所述滾輪本體的中部設置有連接軸，所述連接軸的兩端位于所述導向槽的內部，且所述連接軸與所述升降桿相連接。
通過采用上述技術方案：導向槽方便滾輪本體豎直移動，位置不會發生偏移，保證移動的精度。
本發明的技術效果和優點：1.利用管道將好氧池和調節池進行連接，在進行使用時，可以將生活污水直接輸出至好氧池的內部作為碳源使用，在黑臭水體進行處理時，無需額外添加碳源；2.由調節旋鈕、傳動絲桿和頂板組成的鎖緊組件，方便對膜堆進行更換清洗，方便使用；3.通過在污水處理本體的外部設置的框架，并通過升降組件對框架與地面的夾角進行調整，而且利用可以收納的滾輪組件進行運輸，從而方便設備進行整體運輸，并且在使用時方便快拆快用，工作效率較高。
（發明人：陳萬軍;沈美芬;王秀威;李萌;丁愛琴）
