公布日：2023.11.21
申請日：2023.10.21
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/66(2023.01)N;C02F101/30(2006.01)N
摘要
本申請涉及一種含難降解有機物廢水的反應裝置，涉及廢水處理的技術領域，其包括底座，所述底座上固定安裝有預處理單元、生物化學處理單元、后混凝單元和深度處理單元；所述預處理單元出水口與所述生物化學處理單元進水口連通，所述生物化學處理單元出水口與所述后混凝單元進水口連通，所述后混凝單元出水口與所述深度處理單元進水口連通；所述生物化學處理單元用于對含難降解有機物廢水內的有機物進行降解處理，所述生物化學處理單元上設置有泥水分離機構，所述泥水分離機構固定安裝在所述底座上。本申請具有降低生物污泥回收對含難降解有機物廢水的處理速率的影響，提高對含難降解有機物廢水的處理速率的效果。
權利要求書

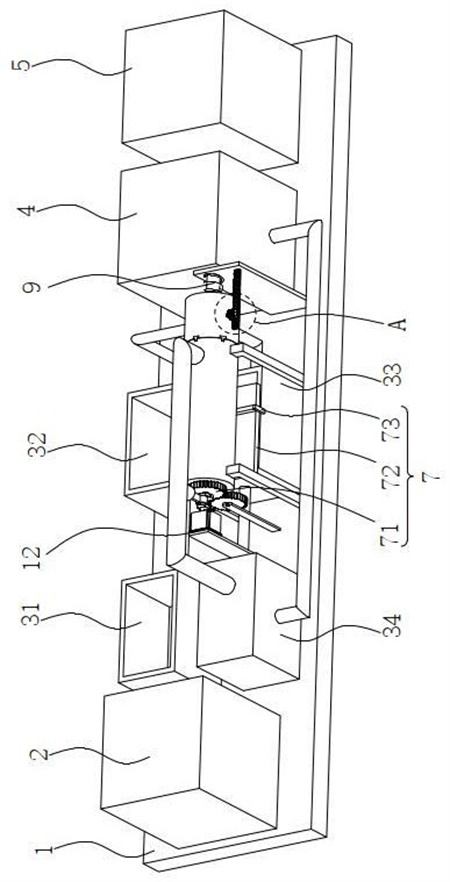

1.一種含難降解有機物廢水的反應裝置，其特征在于：包括底座（1），所述底座（1）上固定安裝有預處理單元（2）、生物化學處理單元、后混凝單元（4）和深度處理單元（5）；所述預處理單元（2）出水口與所述生物化學處理單元進水口連通，所述生物化學處理單元出水口與所述后混凝單元（4）進水口連通，所述后混凝單元（4）出水口與所述深度處理單元（5）進水口連通；所述生物化學處理單元用于對含難降解有機物廢水內的有機物進行降解處理，所述生物化學處理單元上設置有泥水分離機構，所述泥水分離機構固定安裝在所述底座（1）上，所述泥水分離機構包括：筒體（61），所述筒體（61）固定安裝在所述底座（1）上，所述筒體（61）與所述生物化學處理單元連通；筒蓋（62），所述筒蓋（62）可拆卸連接在所述筒體（61）上，所述筒蓋（62）遠離所述筒體（61）的一端與所述生物化學處理單元通過波紋管連通；第一活塞（63），所述第一活塞（63）滑動安裝在所述筒體（61）內，所述第一活塞（63）側壁與所述筒體（61）內側壁抵接；滑槽（64），所述滑槽（64）開設在所述筒體（61）內側壁上；滑塊（65），所述滑塊（65）滑動安裝在所述滑槽（64）內，所述滑塊（65）固定安裝在所述第一活塞（63）側壁上；第一往復絲杠（67），第一往復絲杠（67）穿設在所述筒體（61）遠離所述筒蓋（62）的一端上，第一往復絲杠（67）與所述筒體（61）轉動連接，所述第一往復絲杠（67）與所述第一活塞（63）螺紋連接；電機（68），所述電機（68）固定端固定安裝在所述底座（1）上，所述電機（68）輸出端與所述第一往復絲杠（67）同軸心設置，所述電機（68）輸出端與所述第一往復絲杠固定連接；濾網（66），所述濾網（66）固定安裝在所述筒蓋（62）靠近所述筒體（61）的一端內壁上；所述生物化學處理單元包括：厭氧池（31），所述厭氧池（31）固定安裝在所述底座（1）上，所述厭氧池（31）與所述預處理單元（2）連通；缺氧池（32），所述缺氧池（32）固定安裝在所述底座（1）上，所述厭氧池（31）與所述缺氧池（32）連通，所述筒蓋（62）與所述缺氧池（32）連通；第一好氧池（33），所述第一好氧池（33）固定安裝在所述底座（1）上，所述第一好氧池（33）與所述筒蓋（62）連通，所述缺氧池（32）與所述筒蓋（62）連通；第二好氧池（34），所述第二好氧池（34）固定安裝在所述底座（1）上，所述第二好氧池（34）與所述第一好氧池（33）連通，所述第二好氧池（34）與所述后混凝單元（4）連通，所述第二好氧池（34）與所述筒體（61）連通；所述第一好氧池（33）上設置有污泥處理機構（7），所述污泥處理機構（7）包括：驅動組件（71），所述驅動組件（71）連接在所述底座（1）上，所述驅動組件（71）與所述電機（68）輸出端連接；載泥板（72），所述載泥板（72）與所述驅動組件（71）連接，所述載泥板（72）與所述第一好氧池（33）遠離所述底座（1）的一端抵接；刮泥板（73），所述刮泥板（73）固定安裝在所述第一好氧池（33）上，所述刮泥板（73）與所述載泥板（72）遠離所述第一好氧池（33）的一端抵接。
2.根據權利要求1所述的含難降解有機物廢水的反應裝置，其特征在于，所述驅動組件（71）包括：驅動輪（711），所述驅動輪（711）同軸固定安裝在所述電機（68）輸出端上；從動輪（712），所述從動輪（712）轉動連接在所述底座（1）上，所述驅動輪（711）與所述從動輪（712）嚙合；第二往復絲杠（713），所述第二往復絲杠（713）同軸固定安裝在所述從動輪（712）上，所述第二往復絲杠（713）與所述載泥板（72）螺紋連接。
3.根據權利要求1所述的含難降解有機物廢水的反應裝置，其特征在于，所述筒蓋（62）和所述筒體（61）上均設置有多個固定組件（8），所述固定組件（8）包括：碰珠（81），所述碰珠（81）固定安裝在所述筒蓋（62）靠近所述筒體（61）的一端上；卡扣（82），所述卡扣（82）固定安裝在所述筒體（61）靠近所述筒蓋（62）的一端上，所述碰珠（81）與所述卡扣（82）同軸。
4.根據權利要求1所述的含難降解有機物廢水的反應裝置，其特征在于，所述筒蓋（62）上設置有輔助開合機構（9），所述輔助開合機構（9）包括：第一伸縮桿（91），所述第一伸縮桿（91）的一端與所述載泥板（72）靠近所述筒蓋（62）的一端鉸接，所述第一伸縮桿（91）的另一端與所述筒蓋（62）側壁鉸接；限位板（92），所述限位板（92）固定安裝在所述底座（1）上；第二伸縮桿（93），所述第二伸縮桿（93）的一端固定安裝在所述限位板（92）靠近所述筒蓋（62）的一端上，所述第二伸縮桿（93）的另一端固定安裝在所述筒蓋（62）遠離所述筒體（61）的一端上；彈簧（94），所述彈簧（94）套設在所述第二伸縮桿（93）上，所述彈簧（94）的一端固定安裝在所述筒蓋（62）上，所述彈簧（94）的另一端固定安裝在所述第二伸縮桿（93）的固定端上。
5.根據權利要求4所述的含難降解有機物廢水的反應裝置，其特征在于，所述筒蓋（62）內設置有防堵機構，所述防堵機構包括：插針板（101），所述插針板（101）滑動安裝在所述筒蓋（62）內，所述插針板（101）的針頭端靠近所述濾網（66）且與所述濾網（66）的濾孔一一對應；動力組件，所述動力組件與所述插針板（101）連接，所述動力組件用于驅動所述插針板（101）做往復運動。
6.根據權利要求5所述的含難降解有機物廢水的反應裝置，其特征在于，所述動力組件包括：第一齒條（102），所述第一齒條（102）固定安裝在所述插針板（101）遠離所述濾網（66）的一端上；轉軸（103），所述轉軸（103）穿設且轉動連接在所述筒蓋（62）上；第一齒輪（104），所述第一齒輪（104）同軸固定安裝在所述轉軸（103）上，所述第一齒輪（104）與所述第一齒條（102）嚙合；第二齒輪（105），所述第二齒輪（105）同軸固定安裝在所述轉軸（103）遠離所述第一齒輪（104）的一端上；第二齒條（106），所述第二齒條（106）固定安裝在所述限位板（92）上，所述第二齒條（106）與所述第二齒輪（105）嚙合。
7.根據權利要求1所述的含難降解有機物廢水的反應裝置，其特征在于，所述筒體（61）上連通有污泥抽取機構，所述污泥抽取機構包括：安裝腔（111），所述安裝腔（111）設置在所述第二好氧池（34）與所述筒體（61）連通處，所述安裝腔（111）與所述第二好氧池（34）連通；第二活塞（112），所述第二活塞（112）滑動安裝在所述安裝腔（111）內；連桿（113），所述連桿（113）的一端鉸接在所述第二活塞（112）遠離所述安裝腔（111）的一端上；曲軸（114），所述曲軸（114）與所述電機（68）輸出端固定連接，所述連桿（113）遠離所述第二活塞（112）的一端與所述曲軸（114）轉動連接；第一單向閥（115），所述第一單向閥（115）連通在所述安裝腔（111）與所述第二好氧池（34）的連通位置上；第二單向閥（116），所述第二單向閥（116）連通在所述安裝腔（111）與所述筒體（61）連通的位置上。
8.根據權利要求1所述的含難降解有機物廢水的反應裝置，其特征在于：所述電機（68）與所述底座（1）固定連接處固定安裝有緩沖墊（12）。
發明內容
為了降低生物污泥回收對含難降解有機物廢水的處理速率的影響，提高對含難降解有機物廢水的處理速率，本申請?zhí)峁┮环N含難降解有機物廢水的反應裝置。
本申請?zhí)峁┑囊环N含難降解有機物廢水的反應裝置，采用如下的技術方案：
一種含難降解有機物廢水的反應裝置，包括包括底座，所述底座上固定安裝有預處理單元、生物化學處理單元、后混凝單元和深度處理單元；所述預處理單元出水口與所述生物化學處理單元進水口連通，所述生物化學處理單元出水口與所述后混凝單元進水口連通，所述后混凝單元出水口與所述深度處理單元進水口連通；
所述生物化學處理單元用于對含難降解有機物廢水內的有機物進行降解處理，所述生物化學處理單元上設置有泥水分離機構，所述泥水分離機構固定安裝在所述底座上，所述泥水分離機構包括：
筒體，所述筒體固定安裝在所述底座上，所述筒體與所述生物化學處理單元連通；
筒蓋，所述筒蓋可拆卸連接在所述筒體上，所述筒蓋遠離所述筒體的一端與所述生物化學處理單元通過波紋管連通；
第一活塞，所述第一活塞滑動安裝在所述筒體內，所述第一活塞側壁與所述筒體內側壁抵接；
滑槽，所述滑槽開設在所述筒體內側壁上；
滑塊，所述滑塊滑動安裝在所述滑槽內，所述滑塊固定安裝在所述第一活塞側壁上；
第一往復絲杠，第一往復絲杠穿設在所述筒體遠離所述筒蓋的一端上，第一往復絲杠與所述筒體轉動連接，所述第一往復絲杠與所述第一活塞螺紋連接；
電機，所述電機固定端固定安裝在所述底座上，所述電機輸出端與所述第一往復絲杠同軸心設置，所述電機輸出端與所述第一往復絲杠固定連接；
濾網，所述濾網固定安裝在所述筒蓋靠近所述筒體的一端內壁上。
通過采用上述技術方案，使用壓縮分離的方法對泥水進行分離，加快了泥水分離的進程，加快生物污泥收集速度，提高對含難降解有機物廢水的處理速率。
可選的，所述生物化學處理單元包括：
厭氧池，所述厭氧池固定安裝在所述底座上，所述厭氧池與所述預處理單元連通；
缺氧池，所述缺氧池固定安裝在所述底座上，所述厭氧池和所述筒蓋均與所述缺氧池連通；
第一好氧池，所述第一好氧池固定安裝在所述底座上，所述第一好氧池與所述筒蓋連通，所述缺氧池與所述筒蓋連通；
第二好氧池，所述第二好氧池固定安裝在所述底座上，所述第二好氧池與所述第一好氧池，所述第二好氧池與所述后混凝單元連通，所述第二好氧池與所述筒體連通。
通過采用上述技術方案，對含難降解有機物廢水中的有機物進行降解。
可選的，所述第一好氧池上設置有污泥處理機構，所述污泥處理機構包括：
驅動組件，所述驅動組件連接在所述底座上，所述驅動組件與所述電機輸出端連接；
載泥板，所述載泥板與所述驅動組件連接，所述載泥板與所述第一好氧池遠離所述底座的一端抵接；
刮泥板，所述刮泥板固定安裝在所述第一好氧池上，所述刮泥板與所述載泥板遠離所述第一好氧池的一端抵接。通過采用上述技術方案，利用刮泥板將載泥板上的污泥刮落到第一好氧池中，完成了生物污泥的回收，提高了生物污泥的處理速度，有利于提高對含難降解有機物廢水的處理速率。
可選的，所述驅動組件包括：
驅動輪，所述驅動輪同軸固定安裝在所述電機輸出端上；
從動輪，所述從動輪轉動連接在所述底座上，所述驅動輪與所述從動輪嚙合；
第二往復絲杠，所述第二往復絲杠同軸固定安裝在所述從動輪上，所述第二往復絲杠與所述載泥板螺紋連接。
通過采用上述技術方案，利用了電機為載泥板的運動提供動力，避免添置新動力源，有利于節約能源。
可選的，所述筒蓋和所述筒體上均設置有多個固定組件，所述固定組件包括：
碰珠，所述碰珠固定安裝在所述筒蓋靠近所述筒體的一端上；
卡扣，所述卡扣固定安裝在所述筒體靠近所述筒蓋的一端上，所述碰珠與所述卡扣同軸。
通過采用上述技術方案，實現了筒體與筒蓋的可拆卸固定連接。
可選的，所述筒蓋上設置有輔助開合機構，所述輔助開合機構包括：
第一伸縮桿，所述第一伸縮桿的一端與所述載泥板靠近所述筒蓋的一端鉸接，所述第一伸縮桿的另一端與所述筒蓋側壁鉸接；
限位板，所述限位板固定安裝在所述底座上；
第二伸縮桿，所述第二伸縮桿的一端固定安裝在所述限位板靠近所述筒蓋的一端上，所述第二伸縮桿的另一端固定安裝在所述筒蓋遠離所述筒體的一端上；
彈簧，所述彈簧套設在所述伸縮桿上，所述彈簧的一端固定安裝在所述筒蓋上，所述彈簧的另一端固定安裝在所述第二伸縮桿的固定端上。
通過采用上述技術方案，完成了筒蓋的自動打開與閉合，加快了生物污泥排出，提高了對含難降解有機物廢水的處理速率。
可選的，所述筒蓋內設置有防堵機構，所述防堵機構包括：
插針板，所述插針板滑動安裝在所述筒蓋內，所述插針板的針頭端靠近所述濾網且與所述濾網的濾孔一一對應；
動力組件，所述動力組件與所述插針板連接，所述動力組件用于驅動所述插針板做往復運動。
通過采用上述技術方案，避免了手動清理濾網，有利于延長含難降解有機物廢水的反應裝置的工作時間，提高了對含難降解有機物廢水的處理速率。
可選的，所述動力組件包括：
第一齒條，所述第一齒條固定安裝在所述插針板遠離所述濾網的一端上；
轉軸，所述轉軸穿設且轉動連接在所述筒蓋上；
第一齒輪，所述第一齒輪同軸固定安裝在所述轉軸上，所述第一齒輪與所述第一齒條嚙合；
第二齒輪，所述第二齒輪同軸固定安裝在所述轉軸遠離所述第一齒輪的一端上；
第二齒條，所述第二齒條固定安裝在所述限位板上，所述第二齒條與所述第二齒輪嚙合。
通過采用上述技術方案，使得插針板的移動能夠通過筒蓋的移動來驅動，提高了含難降解有機物廢水的反應裝置的操作便捷性。
可選的，所述筒體上連通有污泥抽取機構，所述污泥抽取機構包括：
安裝腔，所述安裝腔設置在所述第二好氧池與所述筒體連通處，所述安裝腔與所述第二好氧池連通；
第二活塞，所述第二活塞滑動安裝在所述安裝腔內；
連桿，所述連桿的一端鉸接在所述第二活塞遠離所述安裝腔的一端上；
曲軸，所述曲軸與所述電機輸出端固定連接，所述連桿遠離所述第二活塞的一端與所述曲軸轉動連接；
第一單向閥，所述第一單向閥連通在所述安裝腔與所述第二好氧池的連通位置上；
第二單向閥，所述第二單向閥連通在所述安裝腔與所述筒體連通的位置上。
通過采用上述技術方案，避免了新增水泵來將含難降解有機物的廢水輸送到筒體內，節約了能源。
可選的，所述電機與所述底座固定連接處固定安裝有緩沖墊。
通過采用上述技術方案，降低電機運行產生的震動對生物化學反應單元內部的機械結構造成沖擊，有利延長含難降解有機物廢水的反應裝置的使用壽命。
綜上所述，本申請包括以下至少一種有益技術效果：
利用第一活塞加壓來加快筒體內泥水分離的速度，提高對含難降解有機物廢水的處理速率；
利用電機驅動載泥板向靠近刮泥板的方向移動，并將載泥板上的污泥刮落到第一好氧池中，完成了生物污泥的回收，提高了生物污泥的處理速度，有利于提高對含難降解有機物廢水的處理速率；
通過筒蓋的移動來驅動插針板的移動，使得被生物污泥堵塞的濾網被插針板的針頭端打開，避免了手動清理濾網，提高了含難降解有機物廢水的反應裝置的操作便捷性。
（發明人：樊佳;莊永成;張小磊;趙青云;楊穎佳;喬建;尹曉杰）
