公布日：2024.05.28

申請日：2024.04.23

分類號：C02F1/52(2023.01)I;B01D21/24(2006.01)I

摘要

本申請涉及一種涂裝污水循壞利用處理裝置，屬于污水處理的技術領域，其包括打撈籠，還包括電機、第一螺桿和推板，電機固定在廢水池頂部用于驅動第一螺桿轉動，推板上固定有連接板，第一螺桿貫穿連接板且與連接板螺紋連接，推板滑動設置在廢水池內且靠近廢水池的邊緣與廢水池內壁滑動抵接，推板沿第一螺桿長度方向滑動；打撈籠包括鉸接在自身底部處的底門，打撈籠上設置有用于拉動底門關閉的拉繩、用于收卷或釋放拉繩的繞線輪以及用于驅動繞線輪間歇性轉動的傳動組件，本申請具有提升對大面積漆渣打撈效率以及節省資源的效果。

權利要求書

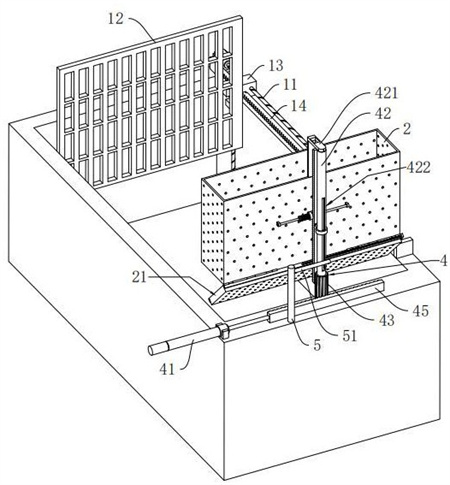

1.一種涂裝污水循壞利用處理裝置，包括打撈籠（2），其特征在于：還包括電機（1）、第一螺桿（11）和推板（12），電機（1）固定在廢水池頂部用于驅動第一螺桿（11）轉動，推板（12）上滑動連接有連接板（13），第一螺桿（11）貫穿連接板（13）且與連接板（13）螺紋連接，推板（12）滑動設置在廢水池內且靠近廢水池的邊緣與廢水池內壁滑動抵接，推板（12）沿第一螺桿（11）長度方向滑動；打撈籠（2）包括鉸接在自身底部處的底門（21），打撈籠（2）上設置有用于拉動底門（21）關閉的拉繩（71）、用于收卷或釋放拉繩（71）的繞線輪（7）以及用于驅動繞線輪（7）間歇性轉動的傳動組件（3）。

2.根據權利要求1所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述傳動組件（3）包括卷簧（31）、第一齒條（32）和第一齒輪（33），第一齒輪（33）轉動設置在打撈籠（2）上且與繞線輪（7）固定連接，第一齒輪（33）和繞線輪（7）的轉動軸線共線，第一齒輪（33）為半齒輪狀，第一齒輪（33）與第一齒條（32）間歇性嚙合，卷簧（31）設置在第一齒輪（33）的轉動軸上；在第一齒輪（33）與第一齒條（32）脫離嚙合狀態時，卷簧（31）用于為第一齒輪（33）提供回轉力。

3.根據權利要求2所述的一種涂裝污水循壞利用處理裝置，其特征在于：還包括驅動組件（4），驅動組件（4）包括液壓缸（41）、立柱（42）、第二齒輪（43）、定位柱（44）和第二齒條（45），定位柱（44）豎直固定在廢水池頂部，立柱（42）和第二齒輪（43）均環套且滑動設置在定位柱（44）上，第二齒輪（43）固定在立柱（42）底部，第二齒條（45）滑動設置在污水池頂部且與第二齒輪（43）始終嚙合；立柱（42）與打撈籠（2）之間固定有懸臂（421）；液壓缸（41）的活塞端與第二齒條（45）一端固定。

4.根據權利要求3所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述立柱（42）上開設有長條孔（422），長條孔（422）沿立柱（42）周向水平開設半周后沿豎直方向且向上延伸開設，長條孔（422）沿豎直方向延伸處位于立柱（42）背離污水池內部一側；所述定位柱（44）上固定有凸塊（441），凸塊（441）貫穿長條孔（422）；所述第二齒輪（43）為斜齒輪；污水池頂部開設有用于第二齒輪（43）向下移動的凹槽（8）。

5.根據權利要求4所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述凸塊（441）上固定有環圈（442），環圈（442）環套在立柱（42）外部；所述第一齒條（32）與凸塊（441）之間設置有連接桿（321），連接桿（321）一端與第一齒條（32）固定連接，另一端滑動設置在立柱（42）上，連接桿（321）端部沿環圈（442）長度方向滑動。

6.根據權利要求1所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述電機（1）上固定有第三齒條（14），第三齒條（14）平行第一螺桿（11）設置且長度方向沿第一螺桿（11）長度方向設置，第三齒條（14）貫穿連接板（13），連接板（13）上轉動設置有第二螺桿（15）和第三齒輪（16），第二螺桿（15）豎直設置且相對連接板（13）自轉，第三齒輪（16）環套固定在第二螺桿（15）上且與第三齒條（14）嚙合，推板（12）上固定有滑塊（121），第二螺桿（15）貫穿滑塊（121）且與滑塊（121）螺紋連接；推板（12）相對連接板（13）沿豎直方向滑動。

7.根據權利要求6所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述滑塊（121）位于推板（12）朝向電機（1）的側壁上，且位于推板（12）豎直方向的中部處。

8.根據權利要求5所述的一種涂裝污水循壞利用處理裝置，其特征在于：還包括固定在廢水池頂部的立桿（5），立桿（5）上固定有橫桿（51）；所述底門（21）包括邊框（212）和底板（211），底板（211）滑動設置在邊框（212）上且沿水平方向滑動，底板（211）與邊框（212）之間設置有用于使底板（211）復位的第一彈簧（6），所述邊框（212）鉸接在打撈籠（2）自身上；所述橫桿（51）遠離立桿（5）的端部與底板（211）抵接用于推開底板（211）。

9.根據權利要求8所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述第一彈簧（6）一旁設置有第二彈簧（61），第一彈簧（6）一端與邊框（212）固定，另一端與底板（211）固定；所述第二彈簧（61）一端與邊框（212）固定，另一端正對底板（211）側壁呈懸挑狀態設置。

10.根據權利要求5所述的一種涂裝污水循壞利用處理裝置，其特征在于：所述立柱（42）上固定有緩沖墊，緩沖墊位于長條孔（422）長度方向的端部?jī)?nèi)壁處。

發明內容

為了提升對大面積漆渣的打撈效率，本申請?zhí)峁┮环N涂裝污水循壞利用處理裝置。

本申請?zhí)峁┑囊环N涂裝污水循壞利用處理裝置采用如下技術方案：一種涂裝污水循壞利用處理裝置，包括打撈籠，還包括電機、第一螺桿和推板，電機固定在廢水池頂部用于驅動第一螺桿轉動，推板上滑動連接有連接板，第一螺桿貫穿連接板且與連接板螺紋連接，推板滑動設置在廢水池內且靠近廢水池的邊緣與廢水池內壁滑動抵接，推板沿第一螺桿長度方向滑動；打撈籠包括鉸接在自身底部處的底門，打撈籠上設置有用于拉動底門關閉的拉繩、用于收卷或釋放拉繩的繞線輪以及用于驅動繞線輪間歇性轉動的傳動組件。

通過采用上述技術方案，污水在產生漆渣后，啟動電機，電機用過第一螺桿驅動推板進行水平方向的移動，由于推板邊緣與廢水池內壁為滑動抵接狀態，所以推板能夠穩定的沿水平方向移動，從而將水中的漆渣向打撈籠方向推動；啟動傳動組件，繞線輪還是釋放拉繩，底門依靠重力轉動至開啟狀態，然后下放打撈籠，然后通過拉繩收卷在繞線輪上來關閉底門，隨后升起打撈籠完成漆渣的打撈工序，推板和打撈籠的設置，在大面積漆渣需要打撈時，推板將漆渣推動匯總到一起，打撈籠直接進行打撈，提升了對大面積漆渣的打撈效率。

可選的，所述傳動組件包括卷簧、第一齒條和第一齒輪，第一齒輪轉動設置在打撈籠上且與繞線輪固定連接，第一齒輪和繞線輪的轉動軸線共線，第一齒輪為半齒輪狀，第一齒輪與第一齒條間歇性嚙合，卷簧設置在第一齒輪的轉動軸上；在第一齒輪與第一齒條脫離嚙合狀態時，卷簧用于為第一齒輪提供回轉力。

通過采用上述技術方案，當打撈籠下放時，打撈籠相對第一齒條發生向下的位移，此時第一齒輪和第一齒條嚙合從而驅動繞線輪轉動，隨機拉繩釋放底門依靠重力轉動，底門轉動至開啟狀態時，第一齒輪與第一齒條脫離嚙合狀態，卷簧推動第一齒條發生回轉的運動趨勢，但打撈籠還在向下移動，第一齒輪就會發生與第一齒條不斷碰撞想要嚙合但是無法嚙合的狀態，直至打撈籠下放到指定位置；打撈籠開始相對第一齒條發生向上的位移，由于卷簧的存在，當上移開始的瞬間，第一齒輪隨即與第一齒條嚙合，繞線輪轉動將拉繩收卷從而將底門轉動至關閉狀態，底門關閉時第一齒輪與第一齒條脫離嚙合狀態，同樣由于卷簧的推動使第一齒條發生回轉的運動趨勢，但打撈籠還在向上移動，第一齒輪就會發生與第一齒條不斷碰撞想要嚙合但是無法嚙合的狀態，直至打撈籠抬升出水面到指定地點為止。如此完成一個周期，整個過程無需其他動力進行驅動，僅依靠打撈籠的下放和抬升便可以實現底門的間歇性持續開啟和持續關閉。

可選的，還包括驅動組件，驅動組件包括液壓缸、立柱、第二齒輪、定位柱和第二齒條，定位柱豎直固定在廢水池頂部，立柱和第二齒輪均環套且滑動設置在定位柱上，第二齒輪固定在立柱底部，第二齒條滑動設置在污水池頂部且與第二齒輪嚙合；立柱與打撈籠之間固定有懸臂；液壓缸的活塞端與第二齒條一端固定。

通過采用上述技術方案，啟動液壓缸，液壓缸帶動第二齒條移動，從而通過第二齒輪帶動立柱轉動，實現將打撈籠從廢水池上空轉移到廢水池外的效果，便于將漆渣進行后續轉移。

可選的，所述立柱上開設有長條孔，長條孔沿立柱周向水平開設半周后沿豎直方向且向上延伸開設，長條孔沿豎直方向延伸處位于立柱背離污水池內部一側；所述定位柱上固定有凸塊，凸塊貫穿長條孔；所述第二齒輪為斜齒輪；污水池頂部開設有用于第二齒輪向下移動的凹槽。

通過采用上述技術方案，啟動液壓缸，液壓缸帶動第二齒條移動，從而通過第二齒輪帶動立柱轉動，實現將打撈籠從廢水池上空轉移到廢水池外的效果，正好對應長條孔在立柱上開設了半周；當凸塊轉動至長條孔端部，且打撈籠位于廢水池上方，液壓缸持續帶動第二齒條移動，第二齒條與第二齒輪持續嚙合，而立柱受到凸塊的水平限位無法繼續轉動，從而立柱帶動第二齒輪以及打撈籠開始下移，實現了打撈籠的下放，且充分的利用的液壓缸。

可選的，所述凸塊上固定有環圈，環圈環套在立柱外部；所述第一齒條與凸塊之間設置有連接桿，連接桿一端與第一齒條固定連接，另一端滑動設置在立柱上，連接桿端部沿環圈長度方向滑動。

通過采用上述技術方案，使打撈籠在水平方向移動時，第一齒條能夠跟隨打撈籠進行同步移動，且打撈籠在豎直方向移動時，第一齒條能夠保持位置不動。

可選的，所述電機上固定有第三齒條，第三齒條平行第一螺桿設置且長度方向沿第一螺桿長度方向設置，第三齒條貫穿連接板，連接板上轉動設置有第二螺桿和第三齒輪，第二螺桿豎直設置且相對連接板自轉，第三齒輪環套固定在第二螺桿上且與第三齒條嚙合，推板上固定有滑塊，第二螺桿貫穿滑塊且與滑塊螺紋連接；推板相對連接板沿豎直方向滑動。

通過采用上述技術方案，啟動電機，推板在進行水平方向移動的同時，也在同步進行豎直方向的移動，實際推板將漆渣推動的過程中，由于漆渣越來越多，所以漆渣在推板一側的堆積會變多，對應的推板水平移動的同時也向下移動，提高推板單次移動對漆渣的推動效率。

可選的，所述滑塊位于推板朝向電機的側壁上，且位于推板豎直方向的中部處。

通過采用上述技術方案，滑塊所在位置的設置，使滑塊不占用推板與漆渣接觸的側壁面積，且保證推板能向下移動足夠的深度。

可選的，還包括固定在廢水池頂部的立桿，立桿上固定有橫桿；所述底門包括邊框和底板，底板滑動設置在邊框上且沿水平方向滑動，底板與邊框之間設置有用于使底板復位的第一彈簧，所述邊框鉸接在打撈籠自身上；所述橫桿遠離立桿的端部與底板抵接用于推開底板。

通過采用上述技術方案，當打撈籠從廢水池上方轉動180°移動至打撈籠外部時，橫桿端部與底板接觸，此時打撈籠還在進行水平移動，打撈籠停止移動時橫桿也完全將底板推開，使打撈籠內的漆渣能夠卸出。

可選的，所述第一彈簧一旁設置有第二彈簧，第一彈簧一端與邊框固定，另一端與底板固定；所述第二彈簧一端與邊框固定，另一端正對底板側壁呈懸挑狀態設置。

通過采用上述技術方案，第一彈簧在推板遠離底板時，能夠使底板回歸邊框上，第二彈簧在底板回歸邊框上時能夠提供緩沖力以及震蕩的力，使底板復位時也產生抖動，將底板上殘留的漆渣抖落。

可選的，所述立柱上固定有緩沖墊，緩沖墊位于長條孔長度方向的端部?jī)?nèi)壁處。

綜上所述，本申請包括以下至少一種有益技術效果：推板和打撈籠的設置，在大面積漆渣需要打撈時，推板將漆渣推動匯總到一起，打撈籠直接進行打撈，提升了對大面積漆渣的打撈效率；打撈籠的水平位移、豎直下方以及上升，均利用了液壓缸一個動力源，充分節省了資源；底板的開啟和關閉充分利用了打撈籠的下放和上升，間接的利用了重力以及液壓缸，進一步節省了資源。

（發明人：鄭善澤）
