公布日：2024.05.24
申請日：2024.04.18
分類號：B01D36/02(2006.01)I;B01D29/01(2006.01)I;B01D29/64(2006.01)I;B01D33/39(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I
摘要
本發明涉及屠宰場用污水處理技術領域，且公開了一種屠宰場用污水處理裝置，包括處理架，所述處理架的表面連通有排放閥，所述處理架的表面固定連接有電推桿，所述電推桿的頂部固定連接有防護蓋，所述防護蓋的頂部連通有進水管，所述處理架的內壁底部固定連接有防護罩，所述防護罩的內壁底部固定連接有電機，所述電機的輸出端固定連接有轉桿，所述轉桿的上表面開設有滑槽。本發明通過過濾之后的污水可以通過排放閥進行排放，電推桿可以推動防護蓋進行上下的移動，使得防護蓋可以與處理架的頂部分離，以便分離部件可以拆卸出處理架的外端，電機通過轉桿帶動分離部件轉動，分離部件在轉動時會對污水中的雜質進行收集處理。
權利要求書

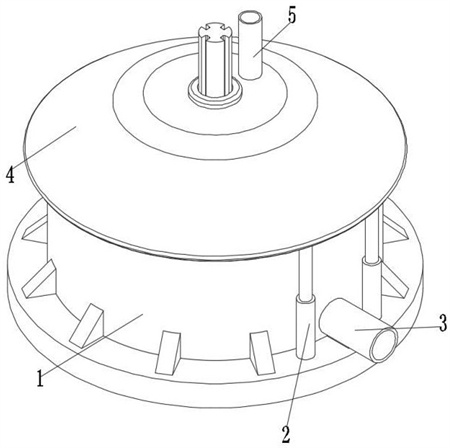

1.一種屠宰場用污水處理裝置，包括處理架（1），所述處理架（1）的表面連通有排放閥（3），所述處理架（1）的表面固定連接有電推桿（2），所述電推桿（2）的頂部固定連接有防護蓋（4），所述防護蓋（4）的頂部連通有進水管（5），所述處理架（1）的內壁底部固定連接有防護罩（6），所述防護罩（6）的內壁底部固定連接有電機（7），所述電機（7）的輸出端固定連接有轉桿（8），所述轉桿（8）的上表面開設有滑槽（14），所述處理架（1）的內壁固定連接有圓孔盤（9），所述圓孔盤（9）的頂部開設有插孔（10），所述插孔（10）的內壁插接有定位環（11），所述定位環（11）的頂部固定連接有過濾網（12），所述過濾網（12）的頂部固定連接有圓環斜架（13），所述圓環斜架（13）的上方設置有攪動部件（19），所述處理架（1）遠離排放閥（3）的一端設置有密封門，其特征在于，還包括：分離部件（15），所述分離部件（15）包括固定環（20），所述固定環（20）的內壁固定連接有定位板（21），所述固定環（20）通過定位板（21）與滑槽（14）的內壁滑動連接；推料部件（16），所述推料部件（16）包括刮板（33），所述刮板（33）的表面固定連接有固定架（32），所述固定架（32）遠離刮板（33）的一端固定連接有伸縮桿（34）；所述推料部件（16）的端部設置有儲存部件（17），所述儲存部件（17）的內部設置有卸料部件（18）；所述轉桿（8）的頂部貫穿防護罩（6）且延伸至防護蓋（4）的外端，所述圓環斜架（13）的表面與處理架（1）的內壁接觸，所述圓孔盤（9）的內壁與轉桿（8）的表面轉動連接，所述防護蓋（4）的底部與處理架（1）的頂部接觸；所述分離部件（15）包括直角桿（22），所述直角桿（22）的端部與固定環（20）的表面固定連接，所述直角桿（22）遠離固定環（20）的一端固定連接有分離篩板（23），所述分離篩板（23）的內壁開設有通孔（25），所述分離篩板（23）的表面固定連接有滑板（24）；所述分離篩板（23）的底部與過濾網（12）的頂部接觸，所述固定環（20）的內壁與轉桿（8）的表面接觸；所述推料部件（16）包括彈性桿（30），所述彈性桿（30）的表面與直角桿（22）的內壁固定連接，所述彈性桿（30）遠離直角桿（22）的一端固定連接有受力板（31），所述受力板（31）的底部套接有彈性三角架（37），所述彈性三角架（37）的端部鉸接有圓球桿（35），所述圓球桿（35）的底部固定連接有通孔板（36）；所述固定架（32）的端部內壁與滑板（24）的表面滑動連接，所述伸縮桿（34）遠離固定架（32）的一端與通孔板（36）的端部固定連接；所述彈性桿（30）的中心位于直角桿（22）的內部，所述彈性三角架（37）的中心為鉸接設置，所述彈性三角架（37）的中心為遠離分離篩板（23）的一端設置；所述儲存部件（17）包括儲存架（40），所述儲存架（40）的表面與通孔（25）的內壁固定連接，所述儲存架（40）的表面開設有進料孔（42），所述進料孔（42）的內壁設置有堵板（43），所述堵板（43）的表面固定連接有彈性彎架（45），所述彈性彎架（45）遠離堵板（43）的一端與伸縮桿（34）的表面固定連接；所述儲存架（40）的表面固定連接有定位支板（41），所述定位支板（41）遠離儲存架（40）的一端固定連接有接觸桿（44），所述接觸桿（44）遠離定位支板（41）的一端與堵板（43）的表面接觸。
2.根據權利要求1所述的一種屠宰場用污水處理裝置，其特征在于：所述卸料部件（18）包括卸料孔（55），所述卸料孔（55）開設在儲存架（40）的端部，所述卸料孔（55）的內部設置有移動板（51），所述儲存架（40）的內部設置有螺紋桿（54），所述螺紋桿（54）的端部固定連接有轉輪（50），所述螺紋桿（54）的表面螺紋連接有輸送板（52）；所述輸送板（52）的表面固定連接有圓桿（53），所述圓桿（53）遠離輸送板（52）的一端與移動板（51）的表面固定連接。
3.根據權利要求2所述的一種屠宰場用污水處理裝置，其特征在于：所述輸送板（52）的表面與儲存架（40）的內壁接觸，所述儲存架（40）的內部設置有兩個輸送板（52），兩個所述輸送板（52）與螺紋桿（54）為相反的螺紋設置，所述螺紋桿（54）的端部貫穿移動板（51）且延伸至移動板（51）的外端，且螺紋桿（54）的表面與移動板（51）的內壁滑動連接，所述螺紋桿（54）的表面與通孔板（36）的內壁接觸，所述儲存架（40）遠離進料孔（42）的一端開設有排水孔（56）。
4.根據權利要求3所述的一種屠宰場用污水處理裝置，其特征在于：所述攪動部件（19）包括斜板（60），所述斜板（60）的端部與分離篩板（23）的端部固定連接，所述斜板（60）遠離分離篩板（23）的一端固定連接有定位柱（61），所述定位柱（61）的表面固定連接有三角架（62），所述三角架（62）的中心固定連接有貫穿桿（65），所述貫穿桿（65）的端部固定連接有攪拌板（64），所述三角架（62）的中心固定連接有延伸桿（66），所述延伸桿（66）遠離三角架（62）的一端固定連接有清理板（63）；所述貫穿桿（65）的端部貫穿三角架（62）且延伸至三角架（62）的外端，所述貫穿桿（65）的端部設置有兩個攪拌板（64），且兩個攪拌板（64）以貫穿桿（65）為中心對稱設置，所述斜板（60）的表面與圓環斜架（13）的內壁接觸。
發明內容
本發明的目的在于提供一種屠宰場用污水處理裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種屠宰場用污水處理裝置，包括處理架，所述處理架的表面連通有排放閥，所述處理架的表面固定連接有電推桿，所述電推桿的頂部固定連接有防護蓋，所述防護蓋的頂部連通有進水管，所述處理架的內壁底部固定連接有防護罩，所述防護罩的內壁底部固定連接有電機，所述電機的輸出端固定連接有轉桿，所述轉桿的上表面開設有滑槽，所述處理架的內壁固定連接有圓孔盤，所述圓孔盤的頂部開設有插孔，所述插孔的內壁插接有定位環，所述定位環的頂部固定連接有過濾網，所述過濾網的頂部固定連接有圓環斜架，所述圓環斜架的上方設置有攪動部件，所述處理架遠離排放閥的一端設置有密封門，還包括：
分離部件，所述分離部件包括固定環，所述固定環的內壁固定連接有定位板，所述固定環通過定位板與滑槽的內壁滑動連接；
推料部件，所述推料部件包括刮板，所述刮板的表面固定連接有固定架，所述固定架遠離刮板的一端固定連接有伸縮桿；
所述推料部件的端部設置有儲存部件，所述儲存部件的內部設置有卸料部件。
進一步地，所述轉桿的頂部貫穿防護罩且延伸至防護蓋的外端，所述圓環斜架的表面與處理架的內壁接觸，所述圓孔盤的內壁與轉桿的表面轉動連接，所述防護蓋的底部與處理架的頂部接觸。
進一步地，所述分離部件包括直角桿，所述直角桿的端部與固定環的表面固定連接，所述直角桿遠離固定環的一端固定連接有分離篩板，所述分離篩板的內壁開設有通孔，所述分離篩板的表面固定連接有滑板；
所述分離篩板的底部與過濾網的頂部接觸，所述固定環的內壁與轉桿的表面接觸。
進一步地，所述推料部件包括彈性桿，所述彈性桿的表面與直角桿的內壁固定連接，所述彈性桿遠離直角桿的一端固定連接有受力板，所述受力板的底部套接有彈性三角架，所述彈性三角架的端部鉸接有圓球桿，所述圓球桿的底部固定連接有通孔板；
所述固定架的端部內壁與滑板的表面滑動連接，所述伸縮桿遠離固定架的一端與通孔板的端部固定連接。
進一步地，所述彈性桿的中心位于直角桿的內部，所述彈性三角架的中心為鉸接設置，所述彈性三角架的中心為遠離分離篩板的一端設置。
進一步地，所述儲存部件包括儲存架，所述儲存架的表面與通孔的內壁固定連接，所述儲存架的表面開設有進料孔，所述進料孔的內壁設置有堵板，所述堵板的表面固定連接有彈性彎架，所述彈性彎架遠離堵板的一端與伸縮桿的表面固定連接；
所述儲存架的表面固定連接有定位支板，所述定位支板遠離儲存架的一端固定連接有接觸桿，所述接觸桿遠離定位支板的一端與堵板的表面接觸。
進一步地，所述卸料部件包括卸料孔，所述卸料孔開設在儲存架的端部，所述卸料孔的內部設置有移動板，所述儲存架的內部設置有螺紋桿，所述螺紋桿的端部固定連接有轉輪，所述螺紋桿的表面螺紋連接有輸送板；
所述輸送板的表面固定連接有圓桿，所述圓桿遠離輸送板的一端與移動板的表面固定連接。
進一步地，所述輸送板的表面與儲存架的內壁接觸，所述儲存架的內部設置有兩個輸送板，兩個所述輸送板與螺紋桿為相反的螺紋設置，所述螺紋桿的端部貫穿移動板且延伸至移動板的外端，且螺紋桿的表面與移動板的內壁滑動連接，所述螺紋桿的表面與通孔板的內壁接觸，所述儲存架遠離進料孔的一端開設有排水孔。
進一步地，所述攪動部件包括斜板，所述斜板的端部與分離篩板的端部固定連接，所述斜板遠離分離篩板的一端固定連接有定位柱，所述定位柱的表面固定連接有三角架，所述三角架的中心固定連接有貫穿桿，所述貫穿桿的端部固定連接有攪拌板，所述三角架的中心固定連接有延伸桿，所述延伸桿遠離三角架的一端固定連接有清理板；
所述貫穿桿的端部貫穿三角架且延伸至三角架的外端，所述貫穿桿的端部設置有兩個攪拌板，且兩個攪拌板以貫穿桿為中心對稱設置，所述斜板的表面與圓環斜架的內壁接觸。
本發明具有以下有益效果：
本發明屠宰場內部的污水通過進水管進入至處理架的內部，污水會通過過濾網進入至處理架的下端，通過過濾之后的污水可以通過排放閥進行排放，電推桿可以推動防護蓋進行上下的移動，使得防護蓋可以與處理架的頂部分離，以便分離部件可以拆卸出處理架的外端，電機通過轉桿帶動分離部件轉動，分離部件在轉動時會對污水中的雜質進行收集處理，在分離部件的表面設置有儲存部件，推料部件開始工作時會推動污水中的雜質進入至儲存部件的內部，從而降低污水中的雜質數量。
本發明轉桿在轉動時通過定位板與滑槽的嚙合帶動固定環轉動，固定環在轉動時通過直角桿帶動分離篩板轉動，污水會利用分離篩板的轉動從分離篩板中流動，而污水中的雜質會附著在分離篩板的表面處，從而降低污水中的雜質量，避免處理架中的雜質較多，導致處理架對污水的處理效率降低，分離篩板的底部與過濾網的頂部接觸，避免雜質堆積在過濾網的表面處，影響過濾網對污水的過濾效果，而固定環可以通過定位板在滑槽的內部向上移動，以便通過固定環對分離篩板進行拆卸清理。
本發明分離篩板在轉動時，直角桿會通過彈性桿帶動受力板轉動，受力板在轉動時受到污水的壓力擠壓彈性桿進行收縮，受力板向分離篩板的表面移動時擠壓彈性三角架產生形變，從而利用彈性三角架推動通孔板進行相互遠離的移動，通孔板在移動時通過固定架拉動刮板移動，刮板在移動時推動分離篩板表面的雜質向儲存部件的內部移動，以便儲存部件可以快速的對雜質進行儲存，同時可以減少分離篩板表面的雜質，提高分離篩板對污水雜質處理的工作效率。
本發明伸縮桿在移動時推動彈性彎架移動，彈性彎架在移動時推動堵板向儲存架的內部移動，從而使得堵板可以與進料孔的內部分離，雜質便可以通過進料孔進入至儲存架的內部儲存，污水通過進料孔進入至儲存架的內部后，污水會通過儲存架表面的排水孔排出，當堵板與進料孔的內壁接觸后，儲存架中的雜質便不會通過進料孔漏出。
本發明需要對儲存架內部的雜質進行清理時，通過轉輪扭動螺紋桿轉動，螺紋桿在轉動時通過螺紋拉動輸送板向卸料孔的一端移動，輸送板在移動時通過圓桿推動移動板與卸料孔的內壁分離，同時輸送板可以將儲存架內部的雜質推出，提高儲存架對污水雜質的處理效率。
本發明斜板在轉動時可以對圓環斜架的內壁進行清理，定位柱便會通過三角架推動貫穿桿轉動，貫穿桿在轉動時通過攪拌板對污水進行攪拌處理，使得污水可以在處理架的內部快速的流動，提高過濾網對污水的處理效果，清理板通過三角架的轉動對處理架的內壁進行清理，避免污水中的雜質附著在處理架的內壁處。
當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
（發明人：胡凱）
