公布日：2023.11.17

申請日：2023.09.13

分類號：B01D25/21(2006.01)I;B01D25/34(2006.01)I

摘要

本發明公開了環氧樹脂廢水處理板框壓濾機及濾餅切削方法，環氧樹脂廢水處理板框壓濾機，包括架體、輸送機構和集料箱，架體上設置有過濾組件和牽引組件，過濾組件用于過濾環氧樹脂廢水中雜質，輸送機構包括輸送帶組、動力組件和碾壓組件，輸送帶組位于過濾組件下方并傾斜向下延伸，動力組件同步驅動輸送帶組和碾壓組件對掉落的濾餅進行輸送、碾壓，集料箱位于輸送帶組的出料端，集料箱上設置有兩組出料管，集料箱上設置有切削組件；本發明牽引組件可牽引過濾組件伸展開來掉落過濾形成的濾餅，無需額外通過人工敲落，操作簡單方便，切削組件對沿出料管下落的濾餅進行切削破碎，有效降低了濾餅的占據的空間，便于后續的運輸和直接使用。

權利要求書

1.環氧樹脂廢水處理板框壓濾機，其特征在于，包括：架體，所述架體上設置有過濾組件和牽引組件，過濾組件用于過濾環氧樹脂廢水中雜質，牽引組件可牽引過濾組件伸展開來掉落過濾形成的濾餅；輸送機構，包括輸送帶組、動力組件和碾壓組件，所述輸送帶組位于過濾組件下方并傾斜向下延伸，動力組件同步驅動輸送帶組和碾壓組件對掉落的濾餅進行輸送、碾壓；集料箱，位于輸送帶組的出料端，所述集料箱上設置有兩組出料管，所述集料箱上設置有切削組件，用于對沿出料管下落的濾渣進行濾餅切削。

2.根據權利要求1所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述過濾組件包括多塊濾框和多塊濾板，濾框和濾板橫向交錯分布，且濾板具有濾布，濾框和濾板形成過濾室，濾框和濾布形成出水室，濾板上設置有與過濾室連通的進液孔，以及與出水室一側連通的出液孔。

3.根據權利要求2所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述牽引組件包括伸縮源和多組伸展臂，相鄰的濾板和濾框兩側均對應設置有一組伸展臂，所述伸展臂包括兩組轉動連接的襯桿，一組襯桿與濾板鉸接，另一組襯桿與濾框鉸接，所述伸縮源活動端與最末端的濾框固接。

4.根據權利要求3所述的環氧樹脂廢水處理板框壓濾機，其特征在于，與所述濾板鉸接的一組襯桿至少連接有一組觸板，所述觸板內側均布有多個韌齒，伸縮源活動端伸縮通過多組伸展臂帶動過濾組件往復伸展、折疊時，多個韌齒可與濾板依次觸碰使濾餅在慣性和振動作用下充分掉落。

5.根據權利要求1所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述輸送帶組包括環繞帶，所述環繞帶兩側設置有向外延伸的凸沿。

6.根據權利要求1所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述碾壓組件包括多個與所述架體的連接的壓輥，多個壓輥沿輸送帶組頂部的斜面分布，每個壓輥外壁均設置有壓條，所述動力組件包括第一動力源，第一動力源直接驅動輸送帶組運轉，通過傳動組件驅動多個壓輥轉動。

7.根據權利要求1所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述切削組件包括滑動設置在集料箱底板上的框板和安裝集料箱上第二動力源，所述框板兩端分別連接有可延伸至出料管內的切刀，所述框板上開設有橫槽，所述橫槽兩端設置有滑槽，所述橫槽內設置有活動板，所述活動板兩端設置有活動塊，活動塊與滑槽一一對應并滑接，所述第二動力源輸出端與一組活動塊偏心連接。

8.根據權利要求7所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述滑槽為弧形槽。

9.根據權利要求8所述的環氧樹脂廢水處理板框壓濾機，其特征在于，所述切削組件還包括設置在集料箱內導料罩，所述導料罩通過連接桿與框板連接，所述導料罩包括兩組傾斜向下延伸的推板，所述推板底部通過彈性層與出料管頂部連接。

10.根據權利要求1-9任一項所述環氧樹脂廢水處理板框壓濾機的濾餅切削方法，其特征在于，包括以下步驟：S1、將環氧樹脂廢水通過過濾組件過濾后排出，雜質在過濾作用下堆積在一起形成濾餅；S2、牽引組件牽引過濾組件往復伸展、折疊來使濾餅在慣性和振動作用下充分向下掉落至輸送帶組上；S3、動力組件驅動輸送帶組將濾餅向下輸送，并驅動碾壓組件對輸送濾餅進行預壓破碎；S4、預壓破碎后的濾餅進入至集料箱內在重力的作用下可沿兩組出料管下落，切削組件對沿出料管下落的濾餅進行切削破碎。

發明內容

本發明的目的在于提供環氧樹脂廢水處理板框壓濾機及濾餅切削方法，以解決上述背景技術中提出的問題。

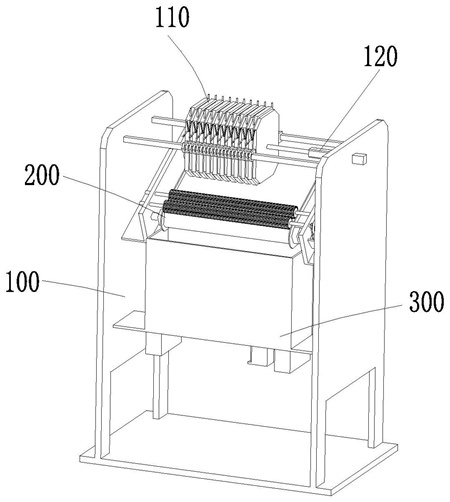

為實現上述目的，本發明提供如下技術方案：環氧樹脂廢水處理板框壓濾機，包括：

架體，所述架體上設置有過濾組件和牽引組件，過濾組件用于過濾環氧樹脂廢水中雜質，牽引組件可牽引過濾組件伸展開來掉落過濾形成的濾餅；

輸送機構，包括輸送帶組、動力組件和碾壓組件，所述輸送帶組位于過濾組件下方并傾斜向下延伸，動力組件同步驅動輸送帶組和碾壓組件對掉落的濾餅進行輸送、碾壓；

集料箱，位于輸送帶組的出料端，所述集料箱上設置有兩組出料管，所述集料箱上設置有切削組件，用于對沿出料管下落的濾渣進行濾餅切削。

作為本發明一種優選的技術方案，所述過濾組件包括多塊濾框和多塊濾板，濾框和濾板橫向交錯分布，且濾板具有濾布，濾框和濾板形成過濾室，濾框和濾布形成出水室，濾板上設置有與過濾室連通的進液孔，以及與出水室一側連通的出液孔。

作為本發明一種優選的技術方案，所述牽引組件包括伸縮源和多組伸展臂，相鄰的濾板和濾框兩側均對應設置有一組伸展臂，所述伸展臂包括兩組轉動連接的襯桿，一組襯桿與濾板鉸接，另一組襯桿與濾框鉸接，所述伸縮源活動端與最末端的濾框固接。

作為本發明一種優選的技術方案，與所述濾板鉸接的一組襯桿至少連接有一組觸板，所述觸板內側均布有多個韌齒，伸縮源活動端伸縮通過多組伸展臂帶動過濾組件往復伸展、折疊時，多個韌齒可與濾板依次觸碰使濾餅在慣性和振動作用下充分掉落。

作為本發明一種優選的技術方案，所述輸送帶組包括環繞帶，所述環繞帶兩側設置有向外延伸的凸沿。

作為本發明一種優選的技術方案，所述碾壓組件包括多個與所述架體的連接的壓輥，多個壓輥沿輸送帶組頂部的斜面分布，每個壓輥外壁均設置有壓條，所述動力組件包括第一動力源，第一動力源直接驅動輸送帶組運轉，通過傳動組件驅動多個壓輥轉動。

作為本發明一種優選的技術方案，所述切削組件包括滑動設置在集料箱底板上的框板和安裝集料箱上第二動力源，所述框板兩端分別連接有可延伸至出料管內的切刀，所述框板上開設有橫槽，所述橫槽兩端設置有滑槽，所述橫槽內設置有活動板，所述活動板兩端設置有活動塊，活動塊與滑槽一一對應并滑接，所述第二動力源輸出端與一組活動塊偏心連接。

作為本發明一種優選的技術方案，所述滑槽為弧形槽。

作為本發明一種優選的技術方案，所述切削組件還包括設置在集料箱內導料罩，所述導料罩通過連接桿與框板連接，所述導料罩包括兩組傾斜向下延伸的推板，所述推板底部通過彈性層與出料管頂部連接。

本發明還提供一種濾餅切削方法，包括以下步驟：

S1、將環氧樹脂廢水通過過濾組件過濾后排出，雜質在過濾作用下堆積在一起形成濾餅；

S2、牽引組件牽引過濾組件往復伸展、折疊來使濾餅在慣性和振動作用下充分向下掉落至輸送帶組上；

S3、動力組件驅動輸送帶組將濾餅向下輸送，并驅動碾壓組件對輸送濾餅進行預壓破碎；

S4、預壓破碎后的濾餅進入至集料箱內在重力的作用下可沿兩組出料管下落，切削組件對沿出料管下落的濾餅進行切削破碎。

與現有技術相比，本發明的有益效果是：本發明環氧樹脂廢水處理板框壓濾機及濾餅切削方法，環氧樹脂廢水通過過濾組件過濾后排出，雜質在過濾作用下堆積在一起形成濾餅，牽引組件牽引過濾組件往復伸展、折疊來使濾餅向下掉落至輸送帶組上，無需額外通過人工敲落，操作簡單方便，自動化程度高；

動力組件驅動輸送帶組將濾餅向下輸送，并驅動碾壓組件對輸送濾餅進行碾壓，實現對濾餅的預壓破碎，預壓破碎后的濾餅進入至集料箱內在重力的作用下可沿兩組出料管下落，切削組件對沿出料管下落的濾餅進行切削破碎，有效降低了濾餅的占據的空間，便于后續的運輸和直接使用；

第二動力源輸出端通過與一組活動塊偏心連接，使活動板可帶動活動塊分別在滑槽內擺動，并往復推動框板運動，使切刀在對應的出料管內進行橫向運動，對下落的濾餅進行切削破碎，切削的效率高；

推板、彈性層和集料箱形成體連通出料管的導料通道，在對下落的濾餅進行切削破碎時，框板帶動導料罩在集料箱內運動，使推板推動集料箱內的濾餅，即導料通道內徑處于變化狀態，防止濾餅在集料箱內發生堵塞，進一步保證對濾餅的切削效果。

（發明人：汪年華）
