公布日：2023.11.17

申請日：2023.09.19

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/58(2023.01)N;C02F101/30(2006.01)N

摘要：本發明公開了一種草甘膦加工用含磷廢水處理裝置，涉及草甘膦加工技術領域，包括殼體組件和過濾機構；所述殼體組件包括下罐體和上罐體，所述下罐體的頂端與所述上罐體的底端連接，所述上罐體的頂端設有上罐蓋，所述上罐蓋頂端的中部設有進水管，所述下罐體的底端設有下罐蓋，本發明的有益效果是：通過設置的過濾機構便于對廢水中的雜質進行過濾，同時通過設置的第一驅動電機能夠帶動敲擊球間歇式對支撐盤的底部進行敲擊，從而使彈力球上下跳動，使過濾盤發生振動，防止造成過濾孔的堵塞，并且下罐體與上罐體設置為可拆卸結構，便于對過濾盤上的雜質進行清理。

權利要求書

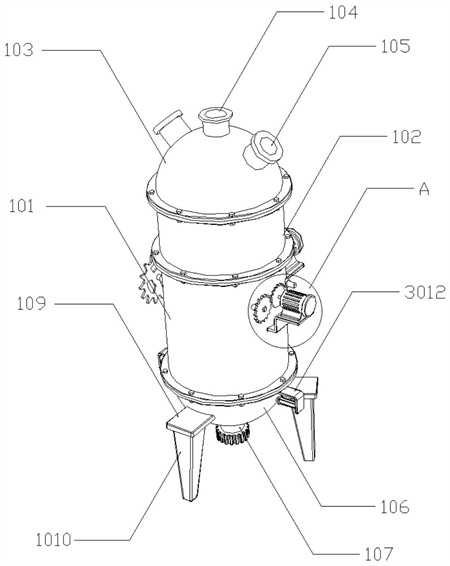

1.一種草甘膦加工用含磷廢水處理裝置，其特征在于，包括殼體組件(1)；所述殼體組件(1)包括下罐體(101)和上罐體(102)，所述下罐體(101)的頂端與所述上罐體(102)的底端連接，所述上罐體(102)的頂端設有上罐蓋(103)，所述上罐蓋(103)頂端的中部設有進水管(104)，所述下罐體(101)的底端設有下罐蓋(106)；過濾機構(2)；所述過濾機構(2)包括環形的安裝板(201)、過濾盤(202)、支撐盤(203)、振動結構和混凝組件(3)，所述安裝板(201)設置在所述下罐體(101)內壁的頂部，所述過濾盤(202)通過螺釘設置在所述安裝板(201)的頂端，所述支撐盤(203)通過螺釘設置在所述安裝板(201)的底端，所述過濾盤(202)的表面以及支撐盤(203)的表面均開設有若干個相對應的且尺寸相同的過濾孔(204)，上下相對應的兩個過濾孔(204)之間設有導向筒(205)。

2.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述下罐蓋(106)的底部固定設有三個固定座(109)，三個所述固定座(109)的底端均固定設有支撐腿(1010)，所述下罐蓋(106)底端的中部設有排水管(107)，所述排水管(107)的底端螺紋連接有密封蓋(108)。

3.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述上罐蓋(103)的頂部設有兩個投藥管(105)，且兩個投藥管(105)以上罐蓋(103)的中心對稱設置。

4.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述下罐體(101)的頂端和底端、上罐體(102)的頂端和底端、上罐蓋(103)的底端以及下罐蓋(106)的頂端均設有環形的折邊，且每?jī)蓚�(gè)相鄰的折邊之間通過若干個固定螺栓進行連接。

5.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述振動結構包括兩個轉動軸(208)，兩個所述轉動軸(208)轉動設置在所述下罐體(101)的頂部，兩個所述轉動軸(208)的表面均固定設有兩個安裝環(209)，四個所述安裝環(209)的表面均設有連接桿(2010)，四個所述連接桿(2010)的一端均設有敲擊球(2011)，四個所述連接桿(2010)的表面與所述下罐體(101)的內壁之間設有彈力繩(2012)。

6.根據權利要求5所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：其中一個所述轉動軸(208)的一端設有從動齒輪(2013)，所述下罐體(101)一側的頂部固定設有第一固定板(2014)，所述第一固定板(2014)的頂端固定設有第一驅動電機(2015)，所述第一驅動電機(2015)的傳動軸固定設有不完全齒輪(2016)，所述不完全齒輪(2016)與所述從動齒輪(2013)嚙合連接，兩個所述轉動軸(208)的另一端均設有傳動齒輪(2017)，兩個所述傳動齒輪(2017)相互嚙合。

7.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述支撐盤(203)的頂端固定設有若干個限位筒(206)，且限位筒(206)位于相鄰的兩個過濾孔(204)之間，若干個所述限位筒(206)的內部均放置有彈力球(207)。

8.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述混凝組件(3)包括透水盤(301)、攪拌軸(303)和擋水結構，所述透水盤(301)固定設置在所述下罐蓋(106)的內部，所述透水盤(301)的表面開設有四個透水孔(302)，所述攪拌軸(303)與所述透水盤(301)的中部轉動連接，所述攪拌軸(303)的表面固定設有若干個攪拌桿(305)，所述攪拌軸(303)的底部通過安裝桿(306)安裝有三個弧形狀的刮板(307)，所述刮板(307)與所述下罐蓋(106)的內壁相貼合。9.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述攪拌軸(303)的頂端設有第一錐齒輪(304)，所述下罐體(101)的頂部轉動連接有連接軸(308)，所述連接軸(308)的一端固定設有第二錐齒輪(309)，所述第二錐齒輪(309)與所述第一錐齒輪(304)嚙合連接，所述下罐體(101)的底部固定設有第二固定板(3010)，所述第二固定板(3010)的頂端固定設有第二驅動電機(3011)，所述第二驅動電機(3011)的傳動軸通過聯軸器與所述連接軸(308)的另一端固定連接。

10.根據權利要求1所述的一種草甘膦加工用含磷廢水處理裝置，其特征在于：所述擋水結構包括兩個L型的支撐板(3012)和兩個圓形的擋水板(3016)，兩個所述支撐板(3012)分別設置在所述下罐蓋(106)的兩側，兩個所述支撐板(3012)的內側均固定設有推動氣缸(3013)，四個所述擋水板(3016)分別設置在四個所述透水孔(302)的底部，四個所述擋水板(3016)的底端均固定設有連接座(3015)，每?jī)蓚�(gè)相鄰的所述連接座(3015)之間均設有連接板(3014)，兩個所述連接板(3014)的中部分別與兩個所述推動氣缸(3013)的伸縮端連接，且兩個所述推動氣缸(3013)的伸縮端分別與所述下罐蓋(106)的兩側滑動連接，四個所述擋水板(3016)的表面均設有密封墊。

發明內容

本發明的目的在于提供一種草甘膦加工用含磷廢水處理裝置，以解決上述背景技術中提出的占地面積大且效率低下，并且容易造成過濾網的堵塞的問題。

為實現上述目的，本發明提供如下技術方案：一種草甘膦加工用含磷廢水處理裝置，包括殼體組件和過濾機構；所述殼體組件包括下罐體和上罐體，所述下罐體的頂端與所述上罐體的底端連接，所述上罐體的頂端設有上罐蓋，所述上罐蓋頂端的中部設有進水管，所述下罐體的底端設有下罐蓋；

所述過濾機構包括環形的安裝板、過濾盤、支撐盤、振動結構和混凝組件，所述安裝板設置在所述下罐體內壁的頂部，所述過濾盤通過螺釘設置在所述安裝板的頂端，所述支撐盤通過螺釘設置在所述安裝板的底端，所述過濾盤的表面以及支撐盤的表面均開設有若干個相對應的且尺寸相同的過濾孔，上下相對應的兩個過濾孔之間設有導向筒。

優選的，所述下罐蓋的底部固定設有三個固定座，三個所述固定座的底端均固定設有支撐腿，所述下罐蓋底端的中部設有排水管，所述排水管的底端螺紋連接有密封蓋。

優選的，所述上罐蓋的頂部設有兩個投藥管，且兩個投藥管以上罐蓋的中心對稱設置。

優選的，所述下罐體的頂端和底端、上罐體的頂端和底端、上罐蓋的底端以及下罐蓋的頂端均設有環形的折邊，且每?jī)蓚�(gè)相鄰的折邊之間通過若干個固定螺栓進行連接。

優選的，所述振動結構包括兩個轉動軸，兩個所述轉動軸轉動設置在所述下罐體的頂部，兩個所述轉動軸的表面均固定設有兩個安裝環，四個所述安裝環的表面均設有連接桿，四個所述連接桿的一端均設有敲擊球，四個所述連接桿的表面與所述下罐體的內壁之間設有彈力繩。

優選的，其中一個所述轉動軸的一端設有從動齒輪，所述下罐體一側的頂部固定設有第一固定板，所述第一固定板的頂端固定設有第一驅動電機，所述第一驅動電機的傳動軸固定設有不完全齒輪，所述不完全齒輪與所述從動齒輪嚙合連接，兩個所述轉動軸的另一端均設有傳動齒輪，兩個所述傳動齒輪相互嚙合。

優選的，所述支撐盤的頂端固定設有若干個限位筒，且限位筒位于相鄰的兩個過濾孔之間，若干個所述限位筒的內部均放置有彈力球。

優選的，所述混凝組件包括透水盤、攪拌軸和擋水結構，所述透水盤固定設置在所述下罐蓋的內部，所述透水盤的表面開設有四個透水孔，所述攪拌軸與所述透水盤的中部轉動連接，所述攪拌軸的表面固定設有若干個攪拌桿，所述攪拌軸的底部通過安裝桿安裝有三個弧形狀的刮板，所述刮板與所述下罐蓋的內壁相貼合。

優選的，所述攪拌軸的頂端設有第一錐齒輪，所述下罐體的頂部轉動連接有連接軸，所述連接軸的一端固定設有第二錐齒輪，所述第二錐齒輪與所述第一錐齒輪嚙合連接，所述下罐體的底部固定設有第二固定板，所述第二固定板的頂端固定設有第二驅動電機，所述第二驅動電機的傳動軸通過聯軸器與所述連接軸的另一端固定連接。

優選的，所述擋水結構包括兩個L型的支撐板和兩個圓形的擋水板，兩個所述支撐板分別設置在所述下罐蓋的兩側，兩個所述支撐板的內側均固定設有推動氣缸，四個所述擋水板分別設置在四個所述透水孔的底部，四個所述擋水板的底端均固定設有連接座，每?jī)蓚�(gè)相鄰的所述連接座之間均設有連接板，兩個所述連接板的中部分別與兩個所述推動氣缸的伸縮端連接，且兩個所述推動氣缸的伸縮端分別與所述下罐蓋的兩側滑動連接，四個所述擋水板的表面均設有密封墊。

與相關技術相比較，本發明提供的一種草甘膦加工用含磷廢水處理裝置具有如下有益效果：

1、通過設置的過濾機構便于對廢水中的雜質進行過濾，同時通過設置的第一驅動電機能夠帶動敲擊球間歇式對支撐盤的底部進行敲擊，從而使彈力球上下跳動，使過濾盤發生振動，防止造成過濾孔的堵塞，并且下罐體與上罐體設置為可拆卸結構，便于對過濾盤上的雜質進行清理；

2、通過設置的兩個投藥管便于投放藥劑，并且通過混凝組件中的第二驅動電機能夠帶動攪拌軸上的攪拌桿轉動使藥劑與廢水充分混合，同時通過設置的刮板能夠?qū)ο鹿奚w的內壁進行清理；

3、通過設置的推動氣缸能夠帶動擋水板對透水盤的透水孔進行密封，便于使混凝產生的沉淀物與廢水分離，提高廢水處理效果。

（發明人：漆勇）
