公布日：2024.04.30
申請日：2024.01.18
分類號：C02F1/00(2023.01)I;B01F27/70(2022.01)I;B01F21/10(2022.01)I;B01D29/03(2006.01)I;B01D29/72(2006.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理技術領域，公開了一種工業污水處理用污水除臭凈化設備，包括箱體，還包括有除臭結構和過濾組件；所述除臭結構包括輸入端、存液室、過水箱、入料端殼、翻轉板、連軸桿、過濾箱、滯水箱、排水箱、排水端口，所述輸入端固定連接在箱體的左端后側，所述存液室的開設在箱體的左端內側，所述過水箱設置在過存液室的側面，所述入料端殼固定連接在過水箱的內部，所述翻轉板轉動連接在入料端殼的內側，所述連軸桿轉動連接在翻轉板的軸心處，所述過濾箱固定連接在箱體的中間位置，本發明，具有實用性強和除臭清理的特點。
權利要求書

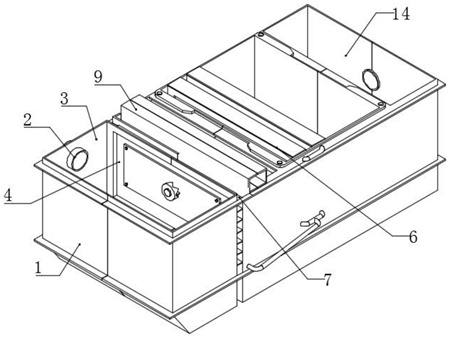

1.一種工業污水處理用污水除臭凈化設備，包括箱體（1），其特征在于：還包括有除臭結構和過濾組件（4）；所述除臭結構包括輸入端（2）、存液室（3）、過水箱（7）、入料端殼（9）、翻轉板（10）、連軸桿（11）、過濾箱（12）、滯水箱（13）、排水箱（14）、排水端口（15），所述輸入端（2）固定連接在箱體（1）的左端后側，所述存液室（3）的開設在箱體（1）的左端內側，所述過水箱（7）設置在過存液室（3）的側面，所述入料端殼（9）固定連接在過水箱（7）的內部，所述翻轉板（10）轉動連接在入料端殼（9）的內側，所述連軸桿（11）轉動連接在翻轉板（10）的軸心處，所述過濾箱（12）固定連接在箱體（1）的中間位置，所述滯水箱（13）設置在過濾箱（12）的右端內側，所述排水箱（14）固定連接在滯水箱（13）的右側，所述排水端口（15）固定連接在箱體（1）的右側面；所述過濾組件（4）包括過濾網（41）、過濾拍板（42）、滑動桿（43）、頂桿（44）、滑槽齒輪（45），所述滑動桿（43）固定連接在過濾網（41），所述過濾拍板（42）滑動連接在滑動桿（43）的外側，所述過濾網（41）固定連接在過水箱（7）的內側面，所述頂桿（44）固定連接在過濾拍板（42）的側面，所述滑槽齒輪（45）轉動連接在連軸桿（11）的末端。
2.根據權利要求1所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述滑槽齒輪（45）與頂桿（44）相互貼合，所述過濾網（41）與過濾拍板（42）相貼合，所述入料端殼（9）的側面開設小孔，且入料端殼（9）與過水箱（7）相貼連通。
3.根據權利要求2所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述滯水箱（13）的底面設置有輸送過濾裝置（5），所述輸送過濾裝置（5）包括傳輸結構和過濾結構，所述過濾結構包括過濾底板（51）、傳輸帶（53）、刮條（54），所述過濾底板（51）固定連接在滯水箱（13）的內側面，所述傳輸帶（53）設置在過濾底板（51）的正下方，所述刮條（54）固定連接在傳輸帶（53）的上表面。
4.根據權利要求3所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述傳輸結構包括滲水底箱（52）、擋板（55）、輸出端軸（56）、右端軸（57），所述滲水底箱（52）設置在滯水箱（13）的底部，所述擋板（55）固定連接在過濾箱（12）的內壁，所述輸出端軸（56）轉動連接在過濾箱（12）的底端左側，所述右端軸（57）轉動連接在過濾箱（12）的底端右側。
5.根據權利要求4所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述擋板（55）兩端側面與傳輸帶（53）相貼合，所述傳輸帶（53）與右端軸（57）側面貼合，所述傳輸帶（53）與輸出端軸（56）側面貼合，所述傳輸帶（53）與過濾底板（51）底面貼合。
6.根據權利要求5所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述過水箱（7）的底端設置有曝氣過濾裝置（6），所述曝氣過濾裝置（6）包括鼓氣結構和過濾結構，所述鼓氣結構包括鼓氣箱（61）、鉸接桿（62）、導向槽桿（63）、滑動導桿（64）、輸氣管（65），所述鼓氣箱（61）固定連接在過水箱（7）的底面，所述鉸接桿（62）鉸接連接在輸出端軸（56）的側面，所述導向槽桿（63）鉸接連接在鉸接桿（62）的末端，所述滑動導桿（64）固定連接在鼓氣箱（61）的側面，所述輸氣管（65）固定連接在鼓氣箱（61）的側面。
7.根據權利要求6所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述過濾結構包括過濾端（66）、波紋濾網（67）、固氣板（68），所述過濾端（66）固定連接在過濾箱（12）的內側，所述波紋濾網（67）固定連接在過濾端（66）的內側面，所述固氣板（68）滑動連接在鼓氣箱（61）的內側。
8.根據權利要求7所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述滑動導桿（64）與導向槽桿（63）滑動連接，所述固氣板（68）側面向外延伸出短桿，且短桿與導向槽桿（63）滑動連接，所述輸氣管（65）與過濾端（66）固定連接。
9.根據權利要求8所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述右端軸（57）的側面設置有拍板裝置（8），所述拍板裝置（8）包括轉軸桿（81）、下壓板（82）、豎向滑桿（83）、復位彈簧（84），所述轉軸桿（81）固定連接在右端軸（57）的側面，所述下壓板（82）滑動連接在豎向滑桿（83）的外側面，所述復位彈簧（84）設置在豎向滑桿（83）的外側。
10.根據權利要求9所述的一種工業污水處理用污水除臭凈化設備，其特征在于：所述復位彈簧（84）與下壓板（82）固定連接，所述下壓板（82）的表面開設有過濾孔，所述轉軸桿（81）與下壓板（82）上表面貼合。
發明內容
本發明的目的在于提供一種工業污水處理用污水除臭凈化設備，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種工業污水處理用污水除臭凈化設備，包括箱體，還包括有除臭結構和過濾組件；所述除臭結構包括輸入端、存液室、過水箱、入料端殼、翻轉板、連軸桿、過濾箱、滯水箱、排水箱、排水端口，所述輸入端固定連接在箱體的左端后側，所述存液室的開設在箱體的左端內側，所述過水箱設置在過存液室的側面，所述入料端殼固定連接在過水箱的內部，所述翻轉板轉動連接在入料端殼的內側，所述連軸桿轉動連接在翻轉板的軸心處，所述過濾箱固定連接在箱體的中間位置，所述滯水箱設置在過濾箱的右端內側，所述排水箱固定連接在滯水箱的右側，所述排水端口固定連接在箱體的右側面；所述過濾組件包括過濾網、過濾拍板、滑動桿、頂桿、滑槽齒輪，所述滑動桿固定連接在過濾網，所述過濾拍板滑動連接在滑動桿的外側，所述過濾網固定連接在過水箱的內側面，所述頂桿固定連接在過濾拍板的側面，所述滑槽齒輪轉動連接在連軸桿的末端，所述滑槽齒輪與頂桿相互貼合，所述過濾網與過濾拍板相貼合，所述入料端殼的側面開設小孔，且入料端殼與過水箱相貼連通，通過上述結構，通過箱體左端后側的輸入端與廢液輸出端口進行連接，讓廢液中不溶于水的物質通過靜置進行沉降，隨后存液室內的液體會通過側面過濾網進行過濾，向入料端殼內加入除臭劑，并通過電力驅動讓翻轉板轉動，通過翻轉板轉動讓除臭劑與水充分溶解，并通過翻轉板攪動水流流動，提升滲透到入料端殼內水與除臭劑混合效率，同時，通過翻轉板攪動，使透過過濾網的水再透過入料端殼的側面，翻轉板轉動帶動連軸桿轉動，并讓連軸桿轉動帶動末端連接的滑槽齒輪轉動，進而讓滑槽齒輪側面與頂桿貼合，讓過濾拍板與過濾網敲擊貼合，從而利用過濾網敲擊，將過濾網上附著的過濾物清理掉，防止濾網堵塞。
根據上述技術方案，所述滯水箱的底面設置有輸送過濾裝置，所述輸送過濾裝置包括傳輸結構和過濾結構，所述過濾結構包括過濾底板、傳輸帶、刮條，所述過濾底板固定連接在滯水箱的內側面，所述傳輸帶設置在過濾底板的正下方，所述刮條固定連接在傳輸帶的上表面，所述傳輸結構包括滲水底箱、擋板、輸出端軸、右端軸，所述滲水底箱設置在滯水箱的底部，所述擋板固定連接在過濾箱的內壁，所述輸出端軸轉動連接在過濾箱的底端左側，所述右端軸轉動連接在過濾箱的底端右側，所述擋板兩端側面與傳輸帶相貼合，所述傳輸帶與右端軸側面貼合，所述傳輸帶與輸出端軸側面貼合，所述傳輸帶與過濾底板底面貼合，通過上述結構，當輸出端軸側面連接的電機帶動輸出端軸轉動時，輸出端軸轉動，通過外側傳輸帶對右端軸及其他轉軸進行傳動，傳輸帶轉動讓外側固定連接刮條隨其一同移動，過濾底板濾下的污泥等沉淀會向下滲透，讓污泥落到刮條之間，并通過刮條移動將過濾底板底面刮除，通過刮條將污泥帶出到排水箱內排出，讓刮條與過濾底板貼合，促進過濾底板上方污泥向下掉落，同時通過傳輸帶表面的小孔對向下滲透的液體進行再過濾，讓過濾的廢水留在滲水底箱內，讓傳輸帶從排水箱轉動回到滲水底箱內，并讓傳輸帶與刮條滲水底箱內過濾后的液體接觸，從而讓傳輸帶與朝下的刮條通過與液體接觸進行沖洗，從而起到清理的作用。
根據上述技術方案，所述過水箱的底端設置有曝氣過濾裝置，所述曝氣過濾裝置包括鼓氣結構和過濾結構，所述鼓氣結構包括鼓氣箱、鉸接桿、導向槽桿、滑動導桿、輸氣管，所述鼓氣箱固定連接在過水箱的底面，所述鉸接桿鉸接連接在輸出端軸的側面，所述導向槽桿鉸接連接在鉸接桿的末端，所述滑動導桿固定連接在鼓氣箱的側面，所述輸氣管固定連接在鼓氣箱的側面，所述過濾結構包括過濾端、波紋濾網、固氣板，所述過濾端固定連接在過濾箱的內側，所述波紋濾網固定連接在過濾端的內側面，所述固氣板滑動連接在鼓氣箱的內側，所述滑動導桿與導向槽桿滑動連接，所述固氣板側面向外延伸出短桿，且短桿與導向槽桿滑動連接，所述輸氣管與過濾端固定連接，通過上述結構，輸出端軸轉動的同時，會帶動側面連接的鉸接桿連接處做圓周運動，并通過鉸接桿移動推動末端連接的導向槽桿移動，讓導向槽桿與滑動導桿滑動推動固氣板向上移動，從而通過固氣板向上移動來帶動將鼓氣箱內部空氣流動，讓空氣通過擠壓順著連接的輸出端軸末端單向閥輸送到過濾端內部，進而讓空氣進入到過濾端內，并讓過濾端內的液體維持著混合液流動的速度，同時，通過過濾端及內部設置的波紋濾網進行過濾，并利用相互重疊的波紋濾網縮小過濾間隙，提升過濾頻率，繼而提升過濾效果。
根據上述技術方案，所述右端軸的側面設置有拍板裝置，所述拍板裝置包括轉軸桿、下壓板、豎向滑桿、復位彈簧，所述轉軸桿固定連接在右端軸的側面，所述下壓板滑動連接在豎向滑桿的外側面，所述復位彈簧設置在豎向滑桿的外側，所述復位彈簧與下壓板固定連接，所述下壓板的表面開設有過濾孔，所述轉軸桿與下壓板上表面貼合，通過上述結構，當右端軸轉動的同時，會帶動側面連接的轉軸桿轉動，進而讓轉軸桿轉動時，轉軸桿側面延伸處會與下壓板施壓，從而讓下壓板受到施壓向下移動，下壓板會順著豎向滑桿向下滑動，讓下壓板向排水箱底面靠近，通過下壓板向下擠壓，通過下壓板向下擠壓，讓下壓板拍打，進而讓底部沉淀被下壓板壓住，并將液體從兩側擠壓排出，讓沉淀受壓后集中起來。
與現有技術相比，本發明所達到的有益效果是：本發明，通過設置有入料端殼、翻轉板、連軸桿、過濾箱、滯水箱、排水箱、排水端口，通過翻轉板轉動讓除臭劑與水充分溶解，并通過翻轉板攪動水流流動，提升滲透到入料端殼內水與除臭劑混合效率，同時，讓過濾拍板與過濾網敲擊貼合，從而利用過濾網敲擊，將過濾網上附著的過濾物清理掉，防止濾網堵塞。
本發明，通過設置有過濾底板、滲水底箱、傳輸帶、刮條、擋板、輸出端軸、右端軸，讓刮條與過濾底板貼合，促進過濾底板上方污泥向下掉落，同時，讓傳輸帶與刮條滲水底箱內過濾后的液體接觸，從而讓傳輸帶與朝下的刮條通過與液體接觸進行沖洗，從而起到清理的作用。
本發明，通過設置有鼓氣箱、鉸接桿、導向槽桿、滑動導桿、輸氣管、過濾端、波紋濾網，讓空氣進入到過濾端內增加內部的氧氣含量，并讓過濾端內的液體維持著混合液流動的速度，使沉淀物或污泥在混合液中始終保持懸浮狀態，同時，利用相互重疊的波紋濾網縮小過濾間隙，提升過濾頻率，繼而提升過濾效果。
本發明，通過設置有轉軸桿、下壓板、豎向滑桿、復位彈簧，通過下壓板向下擠壓，通過下壓板向下擠壓，讓下壓板拍打，進而讓底部沉淀被下壓板壓住，并將液體從兩側擠壓排出，讓沉淀受壓后集中起來。
（發明人：羅雪萍）
