申請日2017.10.05
公開(公告)日2017.12.08
IPC分類號C02F9/04; B01F3/08; B01F13/00; B01F15/00
摘要
本發明涉及污水處理技術領域，具體涉及一種農村及小河流無電源污水處理的方法，該方法通過殺菌、凈化步驟和礦渣過濾對污水進行處理。該發明采用水車，運用水流落差為動力來源，不需要消耗能源;在凈化步驟中采用給料乳化裝置，使凈水劑與水充分混合攪拌，本發明采用輸送皮帶為搓衣板花紋PVC輸送帶，使凈水劑輸送均勻，經硅膠刮板與板不銹鋼篩網的研磨，使凈水劑與水充分攪拌混合，得到充分溶解，有效提高凈水劑的使用效果;該發明結構簡單，投資成本低，運行成本低，采用的設備無復雜傳動部件，易操作。
權利要求書

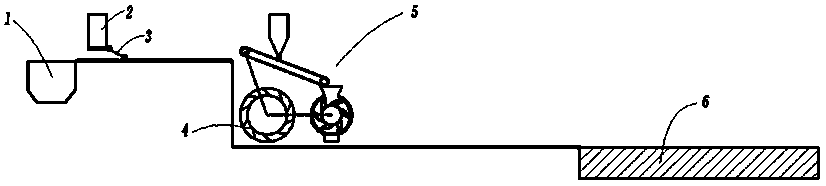

1.一種農村及小河流無電源污水處理的方法，其特征在于，包括以下步驟：
a、過濾：橫跨小河流在小河流內建造設有濾網的沉淀池，小河流的污水經過濾網過濾;
b、殺菌：橫跨小河流在小河流的兩側安裝支架，支架上安裝底端設有出液口的儲液箱，儲液箱的出液口上安裝浮球閥;將浮球閥的浮球置于水面上，將消毒液加入儲液箱內，浮球閥根據水平面的高低自動調整消毒液的投放量，完成對污水的殺菌處理;
c、凈化：沿小河口下游方向檢測步驟b中消毒液的反應效果，在消毒液完全反應的位置建立落差，在落差低端安裝水車和給料乳化裝置;將凈水劑加入給料乳化裝置內，水流推動水車轉動，水車為給料乳化裝置提供動力，使凈水劑與水充分混合攪拌，落入小河流內，完成對污水的凈化處理;
d、礦渣過濾：凈化后的水經礦渣過濾池過濾后澄清。
2.根據權利要求1所述的一種農村及小河流無電源污水處理的方法，其特征在于，步驟c中所述的給料乳化裝置包括支撐架、下端設有出料口的儲藥箱、位于儲藥箱下方傾斜設置的皮帶傳送裝置、位于皮帶傳送裝置卸料端下方的乳化裝置和給水裝置;所述儲藥箱的出料口設有閥門;所述皮帶傳送裝置的進料端高于卸料端，所述皮帶傳送裝置的輸送帶為搓衣板花紋PVC輸送帶;所述乳化裝置包括圓柱形外殼和緊貼外殼內壁的不銹鋼篩網，所述外殼上端設有穿過不銹鋼篩網的進藥口，下端設有出藥口，所述外殼內中心水平方向設有轉軸，所述轉軸四周間隔設有若干硅膠刮板;所述給水裝置與乳化裝置的進藥口連接，所述皮帶傳送裝置和乳化裝置的轉軸分別與水車連接。
說明書
一種農村及小河流無電源污水處理的方法
技術領域
本發明涉及污水處理技術領域，具體涉及一種農村及小河流無電源污水處理的方法。
背景技術
隨著社會進步和工業的快速發展，使得水污染不斷加劇，污水處理和再生行業受到空前的關注，城市中的污水大都由污水處理廠直接處理，但由于污水處理廠的投資大，運行成本高，使得農村及小河流的污水處理站很少，農村及小河流中的污水無法得到處理。
發明內容
為了解決現有技術的不足和缺陷，本發明提供一種農村及小河流無電源污水處理的方法，該方法不需要消耗能源，而且結構簡單，投資小，運行成本低。
為了解決其技術問題所采用的技術方案是：
一種農村及小河流無電源污水處理的方法，包括以下步驟：
a、過濾：橫跨小河流在小河流內建造設有濾網的沉淀池，小河流的污水經過濾網過濾;
b、殺菌：橫跨小河流在小河流的兩側安裝支架，支架上安裝底端設有出液口的儲液箱，儲液箱的出液口上安裝浮球閥;將浮球閥的浮球置于水面上，將消毒液加入儲液箱內，浮球閥根據水平面的高低自動調整消毒液的投放量，完成對污水的殺菌處理;
c、凈化：沿小河口下游方向檢測步驟b中消毒液的反應效果，在消毒液完全反應的位置建立落差，在落差低端安裝水車和給料乳化裝置;將凈水劑加入給料乳化裝置內，水流推動水車轉動，水車為給料乳化裝置提供動力，使凈水劑與水充分混合攪拌，落入小河流內，完成對污水的凈化處理;
d、礦渣過濾：凈化后的水經礦渣過濾池過濾后澄清。
步驟c中所述的給料乳化裝置包括支撐架、下端設有出料口的儲藥箱、位于儲藥箱下方傾斜設置的皮帶傳送裝置、位于皮帶傳送裝置卸料端下方的乳化裝置和給水裝置;所述儲藥箱的出料口設有閥門;所述皮帶傳送裝置的進料端高于卸料端，所述皮帶傳送裝置的輸送帶為搓衣板花紋PVC輸送帶;所述乳化裝置包括圓柱形外殼和緊貼外殼內壁的不銹鋼篩網，所述外殼上端設有穿過不銹鋼篩網的進藥口，下端設有出藥口，所述外殼內中心水平方向設有轉軸，所述轉軸四周間隔設有若干硅膠刮板;所述給水裝置與乳化裝置的進藥口連接，所述皮帶傳送裝置和乳化裝置的轉軸分別與水車連接。
本發明的有益效果是：該發明采用水車，運用水流落差為動力來源，不需要消耗能源;在凈化步驟中采用給料乳化裝置，使凈水劑與水充分混合攪拌，本發明采用輸送皮帶為搓衣板花紋PVC輸送帶，使凈水劑輸送均勻，經硅膠刮板與板不銹鋼篩網的研磨，使凈水劑與水充分攪拌混合，得到充分溶解，有效提高凈水劑的使用效果;該發明結構簡單，投資成本低，運行成本低，采用的設備無復雜傳動部件，易操作。
