申請日2016.05.09

　　公開(公告)日2016.10.12

　　IPC分類號F28D7/00

　　摘要

　　本實用新型涉及一種干化污泥尾氣熱回收裝置，包括熱回收金屬箱，以及設于所述熱回收金屬箱內的第一換熱單元和第二換熱單元，所述第一換熱單元為內部通有循環水的碳鋼H型鰭片管，所述第二換熱單元為不銹鋼波節管，所述不銹鋼波節管的兩端分別為低溫水進口和高溫水出口，所述熱回收金屬箱具有進氣口和出氣口。與已有技術相比，本實用新型的有益效果在于：熱量回收效果好，節約大量的資源和能源費用，利于綠色環保。

　　權利要求書

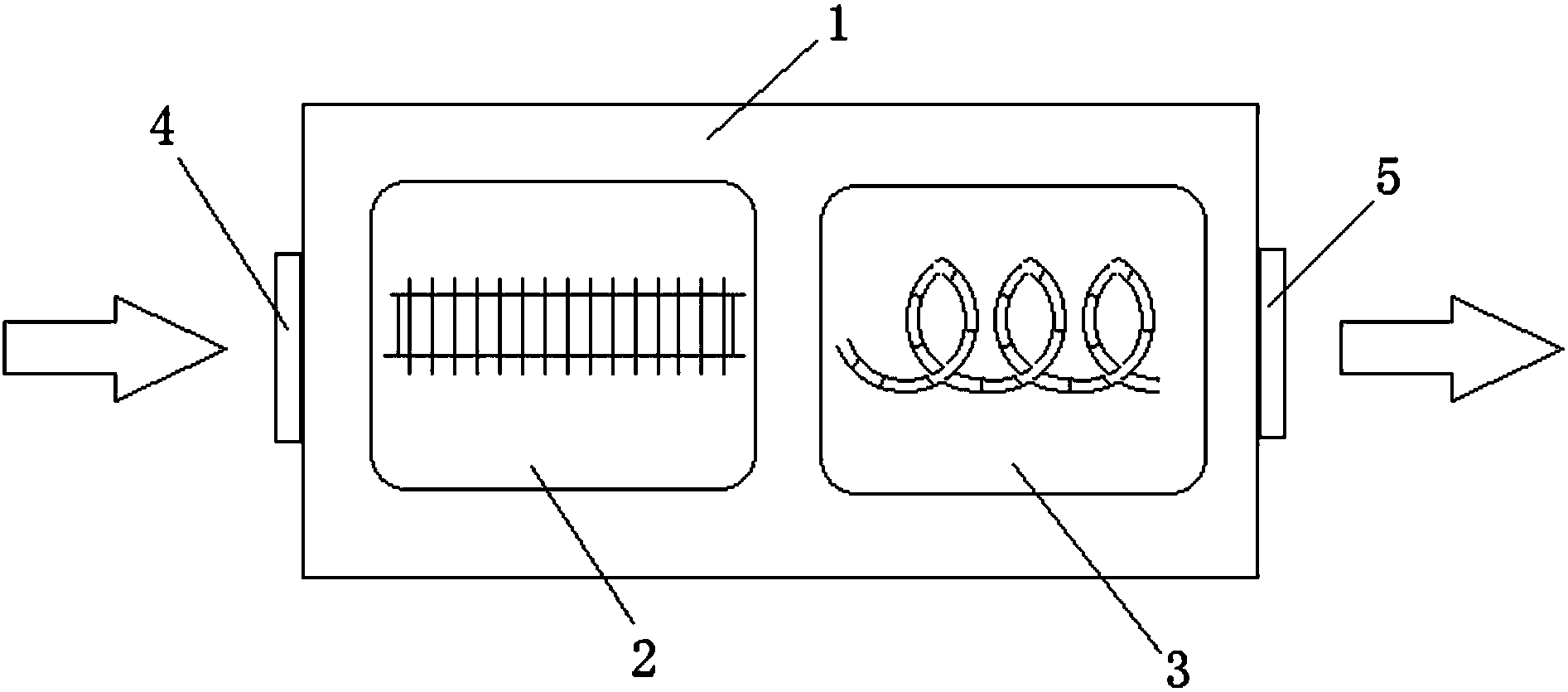

　　1.一種干化污泥尾氣熱回收裝置，其特征在于，包括熱回收金屬箱(1)，以及設于所述熱回收金屬箱(1)內的第一換熱單元(2)和第二換熱單元(3)，所述第一換熱單元(2)為內部通有循環水的碳鋼H型鰭片管，所述第二換熱單元(3)為不銹鋼波節管，所述不銹鋼波節管的兩端分別為低溫水進口和高溫水出口，所述熱回收金屬箱(1)具有進氣口(4)和出氣口(5)。

　　2.如權利要求1所述干化污泥尾氣熱回收裝置，其特征在于，所述干化污泥尾氣從所述進氣口(4)進入后依次經過所述第一換熱單元(2)和所述第二換熱單元(3)后從所述出氣口(5)排出。

　　3.如權利要求1所述干化污泥尾氣熱回收裝置，其特征在于，所述不銹鋼波節管為螺旋型分布。

　　說明書

　　一種干化污泥尾氣熱回收裝置

　　技術領域

　　本實用新型涉及熱回收技術領域，尤其涉及一種干化污泥尾氣熱回收裝置。

　　背景技術

　　污泥干化尾氣的特點是含粉塵量大、潮濕并帶有腐蝕性，溫度則普遍在100℃以上，可供回收的熱量非常大，如果可以有效地進行回收利用，可以節約大量的資源和能源費用。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種干化污泥尾氣熱回收裝置，以解決現有技術中的不足。

　　為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

　　一種干化污泥尾氣熱回收裝置，其中，包括熱回收金屬箱，以及設于所述熱回收金屬箱內的第一換熱單元和第二換熱單元，所述第一換熱單元為內部通有循環水的碳鋼H型鰭片管，所述第二換熱單元為不銹鋼波節管，所述不銹鋼波節管的兩端分別為低溫水進口和高溫水出口，所述熱回收金屬箱具有進氣口和出氣口。

　　上述干化污泥尾氣熱回收裝置，其中，所述干化污泥尾氣從所述進氣口進入后依次經過所述第一換熱單元和所述第二換熱單元后從所述出氣口排出。

　　上述干化污泥尾氣熱回收裝置，其中，所述不銹鋼波節管為螺旋型分布。

　　與已有技術相比，本實用新型的有益效果在于：

　　熱量回收效果好，節約大量的資源和能源費用，利于綠色環保。
