申請日2016.05.17

　　公開(公告)日2016.10.19

　　IPC分類號B01D29/01

　　摘要

　　本實用新型屬于污水處理技術領域，公開了一種無動力自流污水收集系統。所述無動力自流污水收集系統包括若干污水收集管、若干集水池及一個調節池;所述集水池底部設置集水池入水口，所述污水收集管分別與集水池入水口連通，所述集水池頂部設置集水池出水口，所述集水池內設置過濾層，過濾層設置在集水池入水口和集水池出水口之間;全部的集水池出水口通過管道進行連通并匯合至集水池總出水管;所述調節池的底部設置調節池入水口，所述集水池總出水管與調節池入水口連通，所述調節池中部設有調節池出水口。所述無動力自流污水收集系統采用無動力自流方式，大大降低了耗能，即達到自動收集的效果，又減少了成本。

　　權利要求書

　　1.無動力自流污水收集系統，其特征在于：包括若干污水收集管、若干集水池及一個調節池;所述集水池底部設置集水池入水口，所述污水收集管分別與集水池入水口連通，所述集水池頂部設置集水池出水口，所述集水池內設置過濾層，過濾層設置在集水池入水口和集水池出水口之間;全部的集水池出水口通過管道進行連通并匯合至集水池總出水管;所述調節池的底部設置調節池入水口，所述集水池總出水管與調節池入水口連通，所述調節池中部設有調節池出水口。

　　2.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述集水池底部設有排渣口。

　　3.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述過濾層為不對稱纖維過濾器。

　　4.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述集水池和調節池都為封閉式池體結構。

　　5.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述集水池和調節池都為地埋式設置結構。

　　6.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述污水收集管具有坡度。

　　7.根據權利要求6所述的無動力自流污水收集系統，其特征在于：所述污水收集管的坡度為0.4%～1.5%。

　　8.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述集水池入水口前端設置有進水閥門。

　　9.根據權利要求1所述的無動力自流污水收集系統，其特征在于：所述集水池出水口后端設置有出水閥門。

　　說明書

　　無動力自流污水收集系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種無動力自流污水收集系統。

　　背景技術

　　目前的污水收集一般需要提供外在的動力實現污水提升的效果，該方式需要較大的能源消耗，使污水處理中的成本難以降低。

　　在電鍍園區中由于污水、廢水來源較多，若都采用水泵輸送，將增加處理成本;并且電鍍園區內的污染物成分十分復雜，部分污染物存在強酸、強堿或有毒等情況，需要在收集過程中進行先行處理及調節，降低對后續生化、物化處理的沖擊，以避免造成事故性污染事件。

　　實用新型內容

　　為了克服現有技術的缺點與不足，本實用新型的目的在于提供一種無動力自流污水收集系統，該無動力自流污水收集系統適用于存在多源高污染污水及低成本化需求的電鍍園區或其他類似場所，具有分支收集、統一調節的功能。

　　本實用新型的目的通過下述技術方案實現：

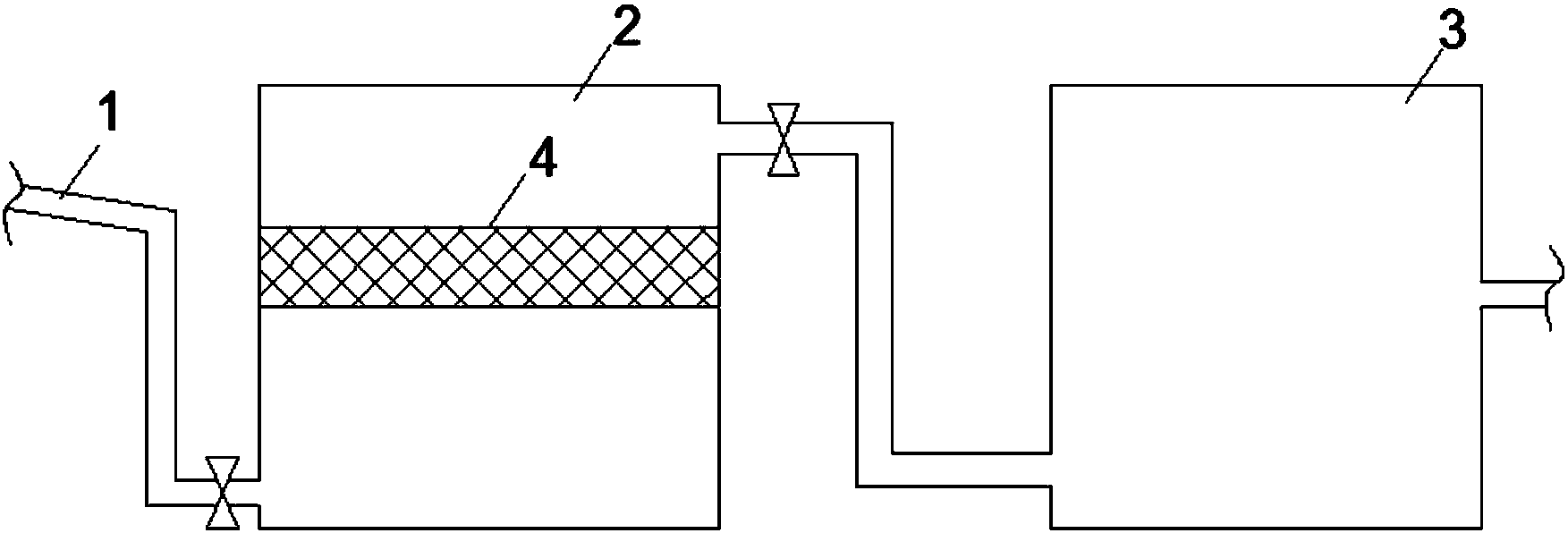

　　無動力自流污水收集系統，包括若干污水收集管、若干集水池及一個調節池;所述集水池底部設置集水池入水口，所述污水收集管分別與集水池入水口連通，所述集水池頂部設置集水池出水口，所述集水池內設置過濾層，過濾層設置在集水池入水口和集水池出水口之間;全部的集水池出水口通過管道進行連通并匯合至集水池總出水管;所述調節池的底部設置調節池入水口，所述集水池總出水管與調節池入水口連通，所述調節池中部設有調節池出水口。

　　優選的，所述集水池底部設有排渣口。

　　優選的，所述過濾層為不對稱纖維過濾器。

　　優選的，所述集水池和調節池都為封閉式池體結構。

　　優選的，所述集水池和調節池都為地埋式設置結構。

　　優選的，所述污水收集管具有坡度。

　　更優選的，所述污水收集管的坡度為0.4%～1.5%。

　　優選的，所述集水池入水口前端設置有進水閥門。

　　優選的，所述集水池出水口后端設置有出水閥門。

　　本實用新型相對于現有技術具有如下的優點及效果：

　　(1)所述無動力自流污水收集系統設置過濾層，可阻擋污水中污泥和其他雜物進入系統中。

　　(2)所述無動力自流污水收集系統可通過設計污水收集管的坡度，可有效控制污水流動速度，達到最佳的收集效果。

　　(3)所述無動力自流污水收集系統采用無動力自流方式，大大降低了耗能，即達到自動收集的效果，又減少了成本。

　　(4)所述無動力自流污水收集系統具有自動調節水質的功能，有利于后續的深度處理。
