申請日2016.05.06

　　公開(公告)日2016.09.14

　　IPC分類號C02F9/14

　　摘要

　　本實用新涉及一種建筑工地用污水處理與利用系統，其特征在于：包括依次連接的化糞池、格柵沉淀池、厭氧處理池、人工濕地和中水集水器，所述化糞池設有分級處理裝置;所述格柵沉淀池內部設有分級分離裝置;所述厭氧處理池設有分級過濾裝置;所述人工濕地內部設有集水層。該建筑工地用污水處理與利用系統設計合理，污水處理效果好且具有針對性，在提高處理效率的同時能夠有效降低處理能耗、節約處理成本。

　　權利要求書

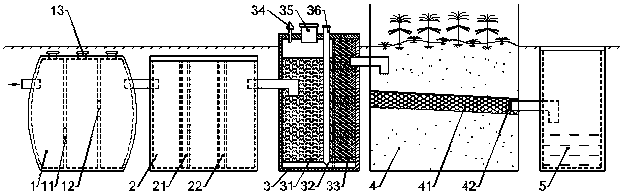

　　1.一種建筑工地用污水處理與利用系統，其特征在于：包括依次連接的化糞池、格柵沉淀池、厭氧處理池、人工濕地和中水集水器，所述化糞池設有分級處理裝置;所述格柵沉淀池內部設有分級分離裝置;所述厭氧處理池設有分級過濾裝置;所述人工濕地內部設有集水層。

　　2.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述分級處理裝置包括依次連通的第一池、第二池和第三池，所述第一池和第二池之間開有前級通道，所述第二池和第三池之間開有后級通道，所述第一池左側上部開有進水口，所述第三池的右側上部開有出水口，所述前級通道、后級通道和出水口依次升高。

　　3.根據權利要求2所述的一種建筑工地用污水處理與利用系統，其特征在于：所述第一池、第二池和第三池的頂部分別設有化糞池抽取口。

　　4.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述分級分離裝置包括前級格柵和后級格柵，所述前級格柵為粗格柵，所述后級格柵為細格柵。

　　5.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述分級過濾裝置包括第一級過濾和第二級過濾，所述第一級過濾采用立體彈性填料過濾，所述第二級過濾采用多面空心球填料過濾，所述第一級過濾和第二級過濾之間用隔板隔開。

　　6.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述厭氧處理池的池底設有吸泥管，所述吸泥管從池底延伸至池頂，所述厭氧處理池的池頂設有排氣閥和人孔。

　　7.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述集水層傾斜放置，且在出水口設有過濾網。

　　8.根據權利要求1所述的一種建筑工地用污水處理與利用系統，其特征在于：所述化糞池、格柵沉淀池、厭氧處理池、人工濕地和中水集水器之間用導流管連通。

　　說明書

　　一種建筑工地用污水處理與利用系統

　　技術領域：

　　本實用新型涉及一種建筑工地用污水處理與利用系統。

　　背景技術：

　　隨著建筑業越來越發達，隨之建筑工地上產生的污水也給環境帶來嚴重的污染。因此，在建筑業中注重節能減排顯得十分重要。目前，建筑工地污水的處理技術一直沒有得到恨到的解決，現有的處理方法均難以解決回收水的水質問題以及建筑場地合理布置、美觀等問題。

　　實用新型內容：

　　本實用新型的目的是針對以上不足之處，提供一種結構簡單、可靠性高、節能且美觀的建筑工地用污水處理與利用系統。

　　本實用新型解決技術問題所采用的方案是，一種建筑工地用污水處理與利用系統，包括依次連接的化糞池、格柵沉淀池、厭氧處理池、人工濕地和中水集水器，所述化糞池設有分級處理裝置;所述格柵沉淀池內部設有分級分離裝置;所述厭氧處理池設有分級過濾裝置;所述人工濕地內部設有集水層。

　　進一步的，上述分級處理裝置包括依次連通的第一池、第二池和第三池，所述第一池和第二池之間開有前級通道，所述第二池和第三池之間開有后級通道，所述第一池左側上部開有進水口，所述第三池的右側上部開有出水口，所述前級通道、后級通道和出水口依次升高。

　　進一步的，上述第一池、第二池和第三池的頂部分別設有化糞池抽取口。

　　進一步的，上述分級分離裝置包括前級格柵和后級格柵，所述前級格柵為粗格柵，所述后級格柵為細格柵。

　　進一步的，上述分級過濾裝置包括第一級過濾和第二級過濾，所述第一級過濾采用立體彈性填料過濾，所述第二級過濾采用多面空心球填料過濾，所述第一級過濾和第二級過濾之間用隔板隔開。

　　進一步的，上述厭氧處理池的池底設有吸泥管，所述吸泥管從池底延伸至池頂，所述厭氧處理池的池頂設有排氣閥和人孔。

　　進一步的，上述集水層傾斜放置，且在出水口設有過濾網。

　　進一步的，上述化糞池、格柵沉淀池、厭氧處理池、人工濕地和中水集水器之間用導流管連通。

　　與現有技術相比，本實用新型具有以下有益效果：建筑工地用污水在化糞池進行厭氧消化和分級沉淀，依次經過格柵沉淀池、厭氧處理池、人工濕地和中水集水器，將污水進行凈化得到中水便于回收利用，該中水可用于灌溉、沖廁等;本系統的污水處理具有針對性，在提高處理效率的同時能夠有效降低處理能耗、節約處理成本。
