申請日2016.05.15

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/04; C02F9/12

　　摘要

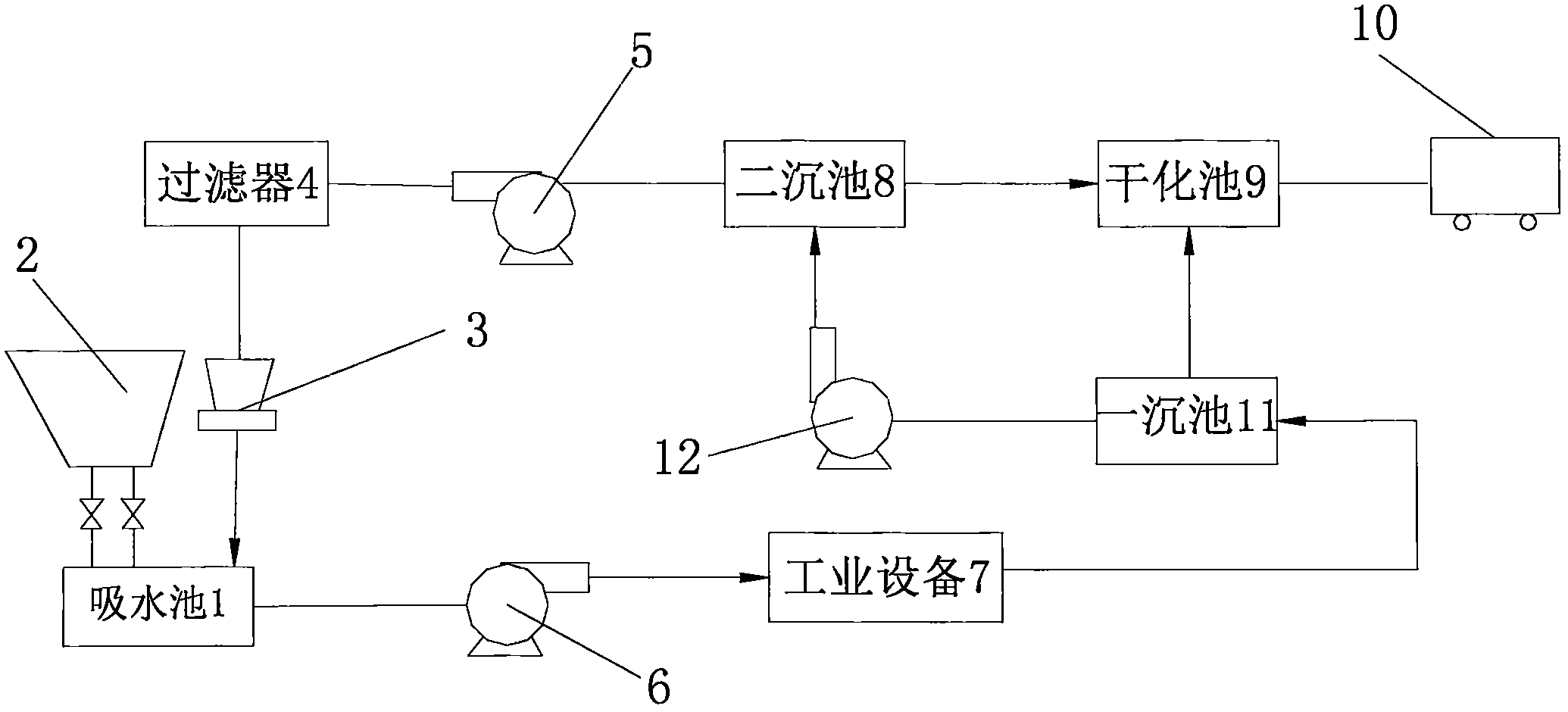

　　本實用新型公開了一種工業廢水循環處理裝置。它包括吸水池、智能補水加藥系統、冷卻塔、過濾器、加壓泵、供水泵、工業設備、二沉池、干化池、污泥外運裝置、一沉池、提升泵，吸水池與智能補水加藥系統相連，吸水池通過供水泵與工業設備相連，工業設備的廢水連接至一沉池，一沉池分別與干化池、提升泵相連，提升泵與二沉池相連，二沉池與干化池相連，二沉池前端還連接有加壓泵，加壓泵與過濾器相連，過濾器通過冷卻塔與吸水池相連。本實用新型能夠有效地改善循環水質，處理效果好，效率高，實用性強。

　　權利要求書

　　1.一種工業廢水循環處理裝置，其特征在于，包括吸水池(1)、智能補水加藥系統(2)、冷卻塔(3)、過濾器(4)、加壓泵(5)、供水泵(6)、工業設備(7)、二沉池(8)、干化池(9)、污泥外運裝置(10)、一沉池(11)、提升泵(12)，吸水池(1)與智能補水加藥系統(2)相連，吸水池(1)通過供水泵(6)與工業設備(7)相連，工業設備(7)的廢水連接至一沉池(11)，一沉池(11)分別與干化池(9)、提升泵(12)相連，提升泵(12)與二沉池(8)相連，二沉池(8)與干化池(9)相連，二沉池(8)前端還連接有加壓泵(5)，加壓泵(5)與過濾器(4)相連，過濾器(4)通過冷卻塔(3)與吸水池(1)相連。

　　2.根據權利要求1所述的一種工業廢水循環處理裝置，其特征在于，所述的智能補水加藥系統(2)與吸水池(1)內的藥液濃度傳感器、水位計相連。

　　3.根據權利要求1所述的一種工業廢水循環處理裝置，其特征在于，所述的智能補水加藥系統(2)上設置有觸摸控制屏。

　　說明書

　　一種工業廢水循環處理裝置

　　技術領域

　　本實用新型涉及工業廢水處理技術領域，具體涉及一種工業廢水循環處理裝置。

　　背景技術

　　冷軋車間包括冷軋帶鋼、薄板、冷軋冷拔管、冷拉絲、淬火、回火、電鍍、酸洗等生產工藝。在軋制過程中，需用水冷卻軋輥;用油潤滑軋機軋輥和磨光表面。冷軋乳化液的油脂濃度高、乳化濃度高，普遍含表面活性劑，是含油廢水體系中處理難度比較大的一種廢水。冷軋車間廢水的特點是：種類多;含有不同性質和濃度的酸、堿、油等;化學成份復雜，含有鉻、鉛、鋅、砷、鐵等化學物質和一定數量的有機物。因此，需要設計一種有效的工業廢水循環處理裝置。

　　實用新型內容

　　為解決上述問題，本實用新型提供了一種工業廢水循環處理裝置，能夠有效地改善循環水質，處理效果好，效率高，實用性強。

　　為實現上述目的，本實用新型采取的技術方案為：一種工業廢水循環處理裝置，包括吸水池、智能補水加藥系統、冷卻塔、過濾器、加壓泵、供水泵、工業設備、二沉池、干化池、污泥外運裝置、一沉池、提升泵，吸水池與智能補水加藥系統相連，吸水池通過供水泵與工業設備相連，工業設備的廢水連接至一沉池，一沉池分別與干化池、提升泵相連，提升泵與二沉池相連，二沉池與干化池相連，二沉池前端還連接有加壓泵，加壓泵與過濾器相連，過濾器通過冷卻塔與吸水池相連。

　　作為優選，所述的智能補水加藥系統與吸水池內的藥液濃度傳感器、水位計相連。

　　作為優選，所述的智能補水加藥系統上設置有觸摸控制屏，可以設定補水或加藥參數，實現自動補水及加藥。

　　本實用新型具有以下有益效果：能夠有效地改善循環水質，處理效果好，效率高，實用性強。
