申請日2016.07.20
公開(公告)日2018.01.30
IPC分類號C02F3/02; C02F3/32
摘要
本發明涉及水體處理技術領域，尤其是一種河道污水處理凈化裝置,它包括浮船筏體、發電蓄電系統、氣力源、直流電機、組合填料和可提升曝氣系統，發電蓄電系統包括太陽能電池板、風力發電機和電池組，浮船筏體上固定有支架，電池組安裝在支架內，支架四周安裝有多塊太陽能電池板，風力發電機安裝在支架中間，浮船筏體下方設有組合填料，組合填料扎緊在尼龍袋中并依次懸掛在浮船筏體下方的水體中，可提升曝氣系統安裝于浮船筏體底部。本發明有益效果：由太陽能電池板、風力發電機提供能量，再將直流電逆變成交流電推動直流電機帶動氣力源設備工作，產生氣流，引入水面以下的曝氣管，水中的填料和浮體圍困的水面。
權利要求書
1.一種河道污水處理凈化裝置，其特征在于：它包括浮船筏體、發電蓄電系統、氣力源、直流電機、組合填料和可提升曝氣系統，所述發電蓄電系統包括太陽能電池板、風力發電機和電池組，所述浮船筏體上固定有支架，所述電池組安裝在支架內，所述支架四周安裝有多塊太陽能電池板，所述風力發電機安裝在支架中間，所述浮船筏體下方設有組合填料，所述組合填料扎緊在尼龍袋中并依次懸掛在浮船筏體下方的水體中，所述可提升曝氣系統安裝于浮船筏體底部。
2.根據權利要求1所述的一種河道污水處理凈化裝置，其特征在于：所述可提升曝氣系統包括多根曝氣管和穿孔管，多根曝氣管之間通過穿孔管連接，所述穿孔管末端通過管道與驅動電機連接，所述氣力源為環形鼓風機、羅茨鼓風機或者回轉式風機。
3.根據權利要求1所述的一種河道污水處理凈化裝置，其特征在于：所述太陽能直射太陽能電池板、風力推動風力發電機產生能量存于電池組中，電池組中的能量通過升壓模塊或者逆變器推動直流電機帶動氣力源設備工作，產生氣流，引入水面以下的曝氣管。
說明書
一種河道污水處理凈化裝置
技術領域
本發明涉及水體處理技術領域，尤其是一種河道污水處理凈化裝置。
背景技術
當前，污水治理是我國面臨的一個重大挑戰，我國十大流域水質三類以下的斷面比例已近30%。同時農村大量的生活污水難以像城市一樣并網處理，最終絕大多數農村生活污水都直接排放在密布鄉村的各類河道中，導致農村河流普遍的污染。
同時當前污水處理普遍采用的活性污泥法，存在占地大、能耗高、需要大量專業設備，需要大規模基礎建設，需要對產生的污泥進行再次處理，活性污泥法菌種單一，生態鏈薄弱，容易出現污泥膨脹等缺點。注定其不可能滿足農村生活污水處理和遍布全國的河道治理需求。
我國廣闊的農村和河道流域，很多地方甚至連供電能力都不具備，但污染物卻隨著水體的流動而無處不在，眼下以高能耗治理污染的思路顯然是行不通的。
發明內容

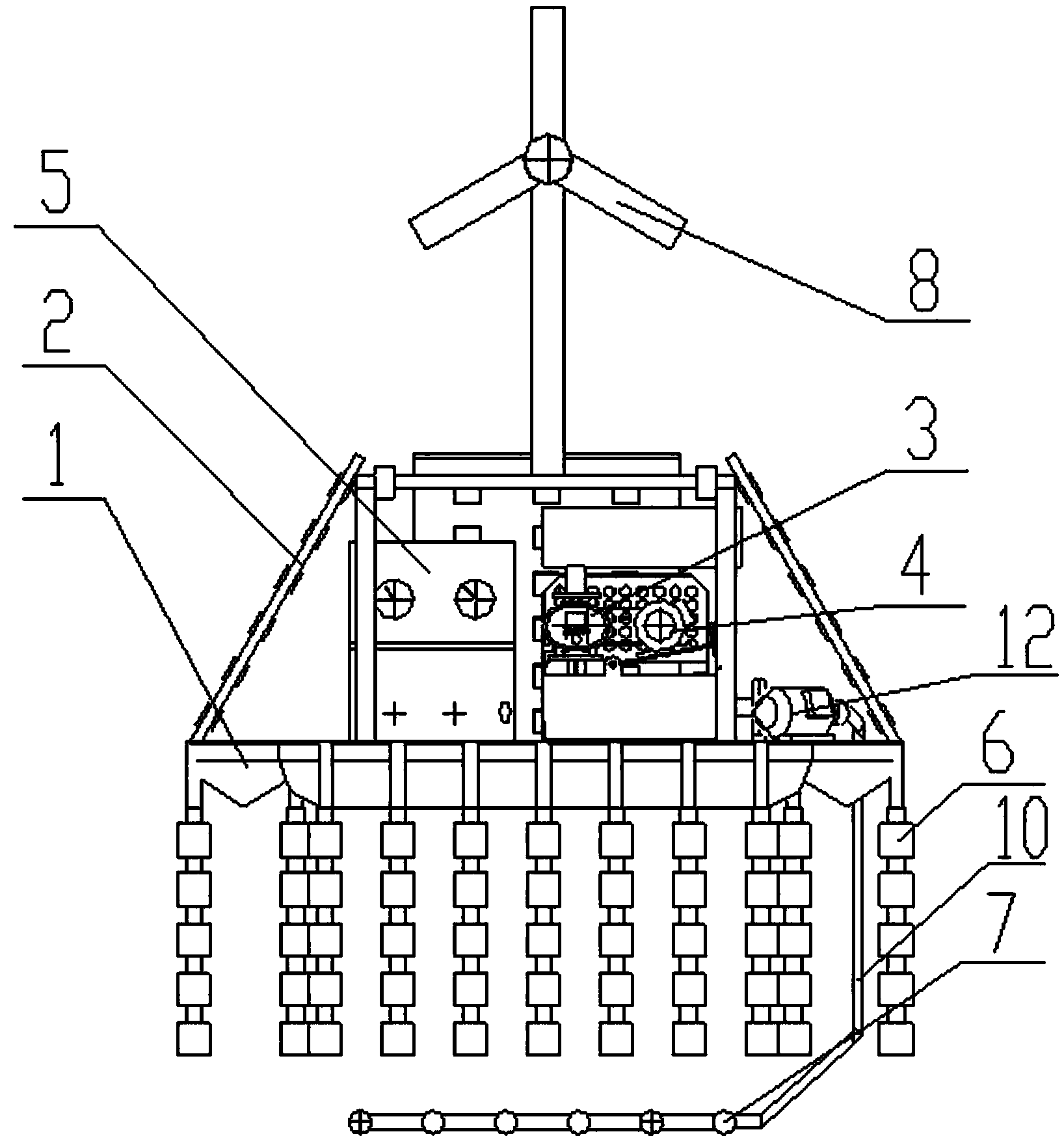

本發明提供一種河道污水處理凈化裝置，它包括浮船筏體、發電蓄電系統、氣力源、直流電機、組合填料和可提升曝氣系統，所述發電蓄電系統包括太陽能電池板、風力發電機和電池組，所述浮船筏體上固定有支架，所述電池組安裝在支架內，所述支架四周安裝有多塊太陽能電池板，所述風力發電機安裝在支架中間，所述浮船筏體下方設有組合填料，所述組合填料扎緊在尼龍袋中并依次懸掛在浮船筏體下方的水體中，所述可提升曝氣系統安裝于浮船筏體底部。
優選地，所述可提升曝氣系統包括多根曝氣管和穿孔管，多根曝氣管之間通過穿孔管連接，所述穿孔管末端通過管道與驅動電機連接，所述氣力源為環形鼓風機、羅茨鼓風機或者回轉式風機。
優選地，所述太陽能直射太陽能電池板、風力推動風力發電機產生能量存于電池組中，電池組中的能量通過升壓模塊或者逆變器推動直流電機帶動氣力源設備工作，產生氣流，引入水面以下的曝氣管。
本發明有益效果：由太陽能電池板、風力發電機提供能量，再將直流電逆變成交流電推動直流電機帶動氣力源設備工作，產生氣流，引入水面以下的曝氣管，水中的填料和浮體圍困的水面，在曝氣管中空氣的曝氣作用下，產生生化反應，變成各類菌類及藻類的溫床，能耗低，造價低，無人值守，可大量生產和隨機布置，污水處理量大。
